Номер по Госреестру СИ: 85379-22
85379-22 Комплексы измерительные массы и статического момента
(WMEaero)
Назначение средства измерений:
Комплексы измерительные массы и статического момента WMEaero (далее комплексы) предназначены для измерений массы и продольного и поперечного статических моментов неподвижных объектов (в том числе, лопаток газотурбинных двигателей).
Внешний вид.
Комплексы измерительные массы и статического момента
Рисунок № 1
Программное обеспечение
В комплексах используется встроенное программное обеспечение (далее - ПО). ПО предназначено для управления процессом измерений, обработки, хранения и отображения полученной информации.
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные признаки |
Значение |
Встроенное ПО | |
Идентификационное наименование ПО |
CAB925 |
Номер версии (идентификационный номер) ПО, не ниже |
8.3.4 |
Цифровой идентификатор ПО (контрольная сумма) |
- |
Алгоритм вычисления идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в «Комплексы измерительные массы и статического момента WMEaero. Руководство по эксплуатации», Раздел 3 «Задачи и функции»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительные массы и статического момента WMEaeroТехническая документация Schenck RoTec GmbH
Изготовитель
Schenck RoTec GmbH, ГерманияАдрес: LandwehrstraBe 55, 64293 Darmstadt
Телефон: +49 (0) 6151 32 2311
E-mail: service.rotec@schenck.net
Web-сайт: www.schenck-rotec.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский проспект, 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия комплексов основан на многоточечном измерении распределенной нагрузки на измерительный стол от контролируемого объекта, установленной в специальный адаптер, обусловленной действием силы тяжести с помощью весоизмерительных датчиков. Объектом измерений является твердое тело. Комплексы осуществляют автоматическое измерение массы контролируемого объекта и, на основе данных о взаимном расположении стационарных весоизмерительных датчиков, осуществляют измерения продольного и поперечного статического момента объекта в ортогональной системе координат, начало которой расположено в центре измерительного стола. На основании полученных данных комплексы позволяют пересчитать продольный и поперечный статический момент в заданной системе координат - как произведение массы на расстояние от центра массы объекта до заданной оси вращения ротора. Расстояние до заданной оси вращения задается с помощью ПО вводом значения оператора.
Конструктивно комплексы состоят из измерительного блока (ИБ) с сенсорным монитором и стойки управления. ИБ содержит измерительный стол с весоизмерительными датчиками, процессорный модуль для обработки получаемой информации, устройство хранения информации. Объекты измерений (лопатки газотурбинных двигателей) устанавливаются на измерительный стол с помощью специального адаптера.
Общий вид комплексов представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнена установка пломб в виде наклеек на головки винтов крепления задней крышки основного блока.
Заводской номер наносится методом металлографии на шильдик, закрепленный на задней поверхности основного блока, и типографским способом в паспорт. Формат заводского номера буквенно-цифровой. Нанесение знака поверки на средство измерений не предусмотрено.

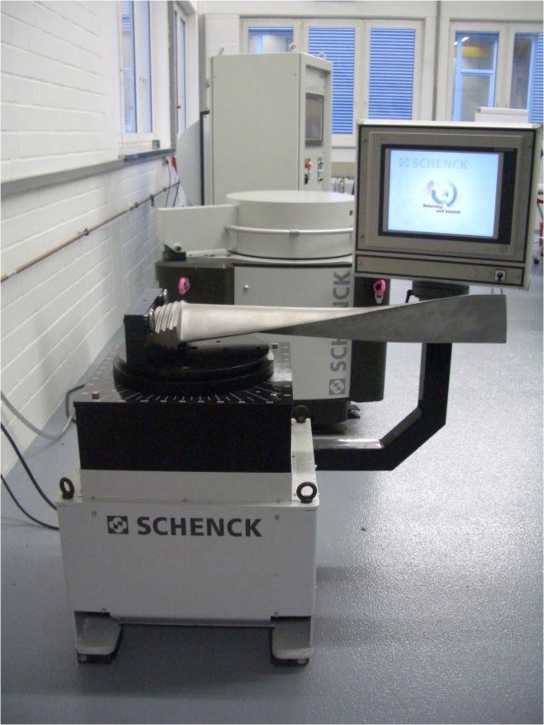

Рисунок 1 - Общий вид комплексов измерительных массы и статического момента WMEaero
Таблица 4 -
Наименование |
Обозначение |
Количество |
Комплекс измерительный массы и статического момента WMEaero:
|
WMEaero Schenck RoTec |
1 шт. 1 шт. |
Руководство по эксплуатации |
«Комплексы измерительные массы и статического момента WMEaero. Руководство по эксплуатации» |
1 экз. |
Формуляр |
«Комплексы измерительные массы и статического момента WMEaero Формуляр» |
1 экз. |
комплексов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массы, г |
от 200 до 40000 |
Диапазон расстояний от центра масс объекта до центра измерительного стола, см |
от 0,25 до 25 |
Минимальный измеряемый продольный и поперечный статический момент объекта, гсм |
50 |
Максимальный измеряемый продольный и поперечный статический момент объекта, гсм |
1406 |
Пределы допускаемой абсолютной погрешности измерений массы, г |
±0,1 |
Пределы допускаемой абсолютной погрешности измерений продольного и поперечного статического момента объекта, гсм |
±2,5 |
Пределы допускаемой абсолютной погрешности измерений продольного и поперечного статического момента объекта в зависимости от расстояния L(см) до заданной оси вращения ротора, гсм |
±(| 2,5 + 0,1-£|) |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Максимальная дополнительная масса адаптера, кг, не более |
20 |
Напряжение питания от источника переменного тока, В: |
от 210 до 230 |
частота, Гц |
50/60 |
Потребляемая мощность, кВт, не более |
0,5 |
Габаритные размеры, мм, не более: -измерительный блок | |
- длина; |
850 |
- ширина; |
682 |
- высота; |
600 |
- стойка управления: | |
- длина; |
543 |
- ширина; |
543 |
- высота |
1679 |
Масса, кг, не более: - измерительный блок |
150 |
- стойка управления |
70 |
Условия эксплуатации:
|
от +15 до +30 |
температур, % |
от 30 до 60 |
Время наработки на отказ, ч, не менее |
27000 |
Средний срок службы, лет |
10 |
