Сведения о средстве измерений: 85371-22 Счетчики холодной и горячей воды

Номер по Госреестру СИ: 85371-22
85371-22 Счетчики холодной и горячей воды
(BAYLAN)

Назначение средства измерений:
Счетчики холодной и горячей воды BAYLAN (далее - счетчики) предназначены для измерений объема питьевой воды по ГОСТ Р 51232-98 и сетевой воды по СанПиН 2.1.4.1074-01, протекающей в системах холодного и горячего водоснабжения, воды в тепловых сетях и системы теплоснабжения по СанПиН 2.1.4.2496-09.

сертификация программного обеспечения
Внешний вид. Счетчики холодной и горячей воды, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики холодной и горячей воды
Рисунок № 1
Внешний вид. Счетчики холодной и горячей воды, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики холодной и горячей воды
Рисунок № 2
Внешний вид. Счетчики холодной и горячей воды, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счетчики холодной и горячей воды
Рисунок № 3
Внешний вид. Счетчики холодной и горячей воды, http://oei-analitika.ru рисунок № 4
Внешний вид.
Счетчики холодной и горячей воды
Рисунок № 4
Внешний вид. Счетчики холодной и горячей воды, http://oei-analitika.ru рисунок № 5
Внешний вид.
Счетчики холодной и горячей воды
Рисунок № 5
Внешний вид. Счетчики холодной и горячей воды, http://oei-analitika.ru рисунок № 6
Внешний вид.
Счетчики холодной и горячей воды
Рисунок № 6

Общие сведения

Дата публикации - 25.04.2022
Срок свидетельства - 21.04.2027
Номер записи - 187368
ID в реестре СИ - 1399133
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

BCKM TK-3S/25, BCKM TK-3S, BCKM TK-3C/25, BCKM TK-3C, BCKM TK-2S/20, BCKM TK-26S, BCKM TK-26/32, BCKM TK-2/20, BCKM TK-1S/20, BCKM KK-16, BCKM KK-14S/20, BCKM KK-14S, BCKM KK-12S/15, BCKM KK-12S, BAYLAN-25, BAYLAN, мод. BCKM KK-15, BAYLAN исп. BKM TK-3С, BAYLAN исп. BCKM KK-14S, BAYLAN исп. BCKM KK-12S, BAYLAN,

Производитель

Изготовитель - "BAYLAN ÖLÇÜ ALETLERI SAN. VE TIC. LTD. ŞTI."
Страна - РОССИЯ
Населенный пункт - Турция; Общество с ограниченной ответственностью "БАЙЛАН-РУС" (ООО "БАЙЛАН-РУС"), г. Орел
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 325
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 134
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2191 дн.

Приказы РСТ, где упоминается данный тип СИ

№1038 от 2022.04.21 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Счетчики холодной и горячей воды (BAYLAN)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "BAYLAN ÖLÇÜ ALETLERI SAN. VE TIC. LTD. ŞTI."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85371-22
21.04.2027
Счетчики холодной и горячей воды, BAYLAN
"BAYLAN ÖLÇÜ ALETLERI SAN. VE TIC. LTD. ŞTI." (РОССИЯ Турция; Общество с ограниченной ответственностью "БАЙЛАН-РУС" (ООО "БАЙЛАН-РУС"), г. Орел)
ОТ
МП
6 лет
85352-22
20.04.2027
Счётчики холодной и горячей воды турбинные, BAYLAN
"BAYLAN ÖLÇÜ ALETLERI SAN. VE TIC. LTD. ŞTI." (РОССИЯ Турция; Общество с ограниченной ответственностью "БАЙЛАН-РУС" (ООО "БАЙЛАН-РУС"), г. Орел)
ОТ
МП
6 лет

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики холодной и горячей воды (BAYLAN)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЦСМ "ЭТАЛОН"
(RA.RU.312458)
  • KK-16
  • KK-12
  • KK-14
  • TK-5S
  • TK-26
  • TK-3S
  • TK-3C
  • М17 Ду 25
  • М22 Ду 25
  • ТК -5S
  • 193 193 0 0 193 193 0
    ООО "АКВАТЕХНИК"
    (RA.RU.312268)
  • BCKM TK-26/32
  • BCKM TK-7S/50
  • BCKM TK-3C/25
  • CTBX BW-65
  • BCKM TK-7S
  • BCKM TK-3S/25
  • CTBX BW-50
  • CTBX BW-80
  • BCKM KK-16
  • BCKM ТK-26
  • 47 9 39 8 0 0 0 0
    ООО "МЕТРОСТАНДАРТ"
    (RA.RU.312729)
  • BCKM TK-26S
  • BCKM TK-3S
  • BCKM KK-14S
  • BCKM KK-12S
  • BAYLAN исп. BKM TK-3С
  • BAYLAN исп. BCKM KK-14S
  • BAYLAN исп. BCKM KK-12S
  • BCKM TK-7C
  • BCKM TK-7
  • BCKM TK-5S
  • 20 14 6 0 20 14 6
    ООО "АКВАТЕХНИКА"
    (RA.RU.312333)
  • BСKM KK-12S/15
  • BCKM KK-14S/20
  • BCKM TK-2/20
  • BCKM TK-1S/20
  • BCKM TK-2S/20
  • BCKM KK-12S/15
  • 61 4 61 0 0 0 0 0
    ООО "ЦЕНТР МЕТРОЛОГИИ+"
    (RA.RU.313620)
  • BAYLAN
  • 2 1 0 2 0 0 0 0
    ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
    (RA.RU.311228)
    РСТ
  • BAYLAN, мод. BCKM KK-15
  • 2 0 2 0 0 0 0

    Стоимость поверки Счетчики холодной и горячей воды (BAYLAN)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО в счетчиках холодной и горячей воды BAYLAN является встроенным и устанавливается в энергонезависимую память.

    Уровень защиты программного обеспечения счетчиков холодной и горячей воды BAYLAN - «высокий» в соответствии с Р 50.2.077 - 2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    es software

    Номер версии (идентификационный номер) ПО, не ниже

    1.0


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую часть отсчетного устройства методом лазерной гравировки, или типографским способом на маркировочную наклейку, закрепляемую на корпусе счетчика, как показано на рисунке 6 и на титульный лист паспорта счетчика типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 5.3 паспорта.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, Москва, ул. Озерная, д.46
    Тел./факс: (495) 437-55-77, 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    «BAYLAN 01 ,CU ALETLERI SAN. VE TIC. LTD. §TI», Турция
    Адрес: Ataturk Organize San. Bolgesi 10032 Sok. No: 16, 35620 Qigli - IZMIR, Турция
    Тел./факс: +90 (232) 497 97 00 / +90 (232) 497 97 51
    E-mail: info@baylanwatermeters.com
    Изготовители «BAYLAN OLQU ALETLERI SAN. VE TIC. LTD. §TI», Турция
    Адрес: Ataturk Organize San. Bolgesi 10032 Sok. No: 16, 35620 Cigli - IZMIR, Турция
    Тел./факс: +90 (232) 497 97 00 / +90 (232) 497 97 51
    E-mail: info@baylanwatermeters.com
    Общество с ограниченной ответственностью «БАЙЛАН-РУС» (ООО «БАЙЛАН-РУС») ИНН 5754200931
    Адрес: 302020, г. Орел, ул. Наугорское шоссе, д. 40, К.1, Литер Л, помещ. 30, 31
    Телефон: +7-910-303-22-65
    Web-сайт: www.baylan-rus.ru
    E-mail: info@baylan.ru

    Принцип действия счетчиков основан на измерении объема прошедшей через них жидкости за счет приведения в движение, под действием потока воды, чувствительного элемента. Поток воды попадает в корпус счетчика, а затем в измерительную камеру. Внутри измерительной камеры установлен чувствительный элемент. Вода, пройдя измерительную камеру, попадает в выходной патрубок корпуса счетчика. Количество перемещений чувствительного элемента пропорционально количеству протекающей воды. Перемещения чувствительного элемента передаются в отсчетное устройство с помощью оси, магнитной муфты, или штока.

    В модификации счетчиков с электронным отсчетным устройством количество перемещений чувствительного элемента фиксируется электронным датчиком. Сигнал с датчика поступает на микропроцессорное устройство, которое вычисляет объем воды, прошедший через счетчик. Значение объема индицируется на жидкокристаллическом индикаторе.

    В модификации счетчиков с механическим отсчетным устройством количество перемещений чувствительного элемента передается посредством магнитной муфты, или штока на масштабирующий редуктор со стрелочными и роликовыми указателями объема.

    Счетчики выпускаются в следующих модификациях:

    • - BCKM KK - счетчики холодной и горячей воды одноструйные;

    • - BCKM ТК - счетчики холодной и горячей воды многоструйные;

    • - BCKM ES - счетчики холодной и горячей воды многоструйные с электронным отсчетным устройством;

    • - ВСКМ VK - счетчики холодной и горячей воды с объемной измерительной камерой.

    Счетчики имеют исполнение со съемным датчиком (магнитоуправляемым герметизированным контактом «геркон») для дистанционной передачи импульсов, пропорциональных количеству прошедшей через счетчик воды. Съемный датчик закрепляется на посадочные места в крышке счетного механизма.

    Счетчики могут выпускаться в латунном или пластиковом корпусе.

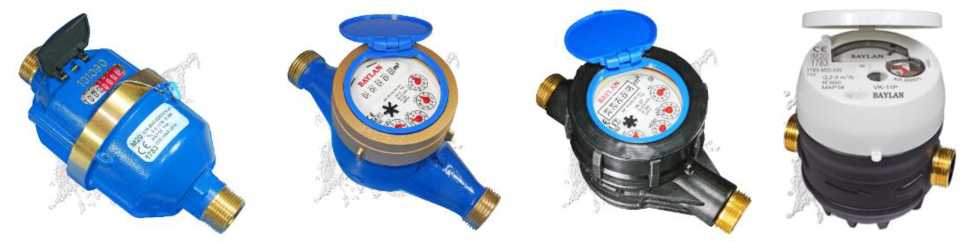

    Общий вид счетчиков представлен на рисунках 1-4.

    Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5.

    Заводские номера счетчиков холодной и горячей воды BAYLAN наносятся на крышку отсчетного устройства или на корпус методом гравировки в соответствии с рисунком 6.

    Внешний вид. Счетчики холодной и горячей воды (BAYLAN), http://oei-analitika.ru

    Рисунок 1- Общий вид счетчиков холодной и горячей воды BAYLAN модификации ВСКМ ТК

    Внешний вид. Счетчики холодной и горячей воды (BAYLAN), http://oei-analitika.ru

    Рисунок 2 - Общий вид счетчиков холодной и горячей воды BAYLAN модификации ВСКМ КК

    Внешний вид. Счетчики холодной и горячей воды (BAYLAN), http://oei-analitika.ru

    Рисунок 3 - Общий вид счетчиков холодной и горячей воды BAYLAN модификации ВСКМ VK

    Внешний вид. Счетчики холодной и горячей воды (BAYLAN), http://oei-analitika.ru

    Рисунок 4 - Общий вид счетчиков холодной и горячей воды BAYLAN модификации ВСКМ ES

    Внешний вид. Счетчики холодной и горячей воды (BAYLAN), http://oei-analitika.ru

    Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

    Внешний вид. Счетчики холодной и горячей воды (BAYLAN), http://oei-analitika.ru

    18249420

    Место нанесения

    заводского номера

    Место нанесения

    знака утверждения типа

    Рисунок 6 - Место нанесения знака утверждения типа и заводского номера


    Таблица 4-

    Наименование

    Количество

    Счетчик холодной и горячей воды BAYLAN

    1 шт.

    Присоединительный комплект (по требованию потребителя)

    1 шт.

    Встраиваемый обратный клапан (по требованию потребителя)

    1 шт.

    Колпачок защитный

    2 шт.

    Упаковка

    1 шт.

    Паспорт

    1 экз.


    Таблица 2- Метрологические характеристики

    Наименование характеристики

    Значение

    Диаметр условный, мм

    15

    20

    25

    32

    40

    50

    Метрологический класс по

    ГОСТ Р 50193.1-92

    С

    B

    C

    B

    C

    B

    C

    B

    C

    B

    C

    B

    Минимальный расход, Qmin, м3

    0,015

    0,03

    0,025

    0,05

    0,035

    0,07

    0,06

    0,12

    0,09

    0,20

    0,10

    0,45

    Продолжение таблицы 2

    Переходный расход Qt, м3

    0,023

    0,12

    0,035

    0,20

    0,05

    0,28

    0,09

    0,48

    0,15

    0,80

    0,23

    3,00

    Номинальный расход Qn, м3

    1,5

    2,5

    3,5

    6,0

    10,0

    15,0

    Максимальный расход Qmax, м3

    3,0

    5,0

    7,0

    12,0

    20,0

    30,0

    Порог чувствительности, м3

    0,005

    0,005

    0,007

    0,009

    0,015

    0,020

    Пределы допускаемой относительной погрешности при измерении объёма, в диапазонах расходов, %: Qmin < Q < QQt < Q < Qmax

    ±5

    ±2

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диаметр условный, мм

    15

    20

    25

    32

    40

    50

    Вариант установки счетчика

    горизонтальная, вертикальная

    Температура измеряемой среды, °С:

    - счетчики холодной воды

    от +5 до +50

    - счетчики горячей воды

    от +5 до +90 (+120)1)

    Условия эксплуатации:

    - температура окружающего возду-

    ха, °С

    от +5 до +50

    - относительная

    Влажность при температуре 35 °С, %

    95

    - атмосферное давление, кПа

    от 84 до 106,7

    Максимальное рабочее давление, МПа

    1,6

    Потеря давления при максимальном расходе, МПа, не более

    0,1

    Емкость отсчетного устройства2),

    3 м

    99999 / 999999

    Цена деления отсчетного устрой-

    3

    ства, м3

    0,00005

    Габаритные размеры счетчиков, мм, не более:

    - длина

    165

    190

    260

    300

    300

    - ширина

    93

    93

    95

    122

    128

    - высота

    112

    112

    124

    160

    158

    Присоединительная резьба по

    ГОСТ 6357-81

    G3/4

    G1

    G1 1/4

    G1 1/2

    G2

    G2 1/2

    Продолжение таблицы 3

    Масса счетчика, кг, не более

    1,35

    2,10

    2,28

    4,17

    4,35

    Наработка на отказ, ч, не менее

    110000

    Средний срок службы, лет

    12

    • 1) Специальное исполнение

    • 2) Емкость отсчетного устройства зависит от модификации счетчика.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
