Номер по Госреестру СИ: 85360-22
85360-22 Системы измерений длительности соединений сервера станционного
(Обозначение отсутствует)
Назначение средства измерений:
Системы измерений длительности соединений сервера станционного (далее - СИДС СС) предназначены для измерения продолжительности телефонных соединений с целью получения исходных данных для учета объема оказанных услуг электросвязи.

Внешний вид.
Системы измерений длительности соединений сервера станционного
Рисунок № 1

Внешний вид.
Системы измерений длительности соединений сервера станционного
Рисунок № 2
Программное обеспечение
Идентификационные данные (признаки) метрологически значимой части ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ТСВР.465653.001-27 |
Идентификационный номер ПО |
5.2.5 и выше |
Цифровой идентификатор ПО |
отсутствует |
Алгоритм вычисления цифрового идентификатора ПО |
отсутствует |
ПО СИДС СС специализированное, метрологически значимая часть которого защищена конструктивным исполнением от непреднамеренных и преднамеренных изменений. Несанкционированный доступ к СИДС СС исключен путём пломбировки. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и на корпус устройства в виде наклейки.
КомплектностьТаблица 3 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 руководства по эксплуатации 425760-001-12011339-2021 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие технические требования к системам измерений длительности соединений сервера станционногоПриказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
425760-001-12011339-2021 ТУ Системы измерений длительности соединений сервера станционного. Технические условия
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр.11
Телефон (факс): +7(495) 737-67-19
E-mail: info@trxline.ru
Принцип действия СИДС СС основан на формировании и дальнейшей обработке для каждого телефонного соединения CDR-файла, в котором фиксируются время начала и время окончания телефонного соединения, номера вызывающего и вызываемого абонентов, вид соединения, тарификационная информация. В CDR-файле продолжительность телефонного соединения определяется как разность между временем окончания и временем начала телефонного соединения относительно национальной шкалы времени UTC(SU).
СИДС СС является функциональной системой, входящей в состав комбинированной телефонной станции: сервер станционный моделей СС, СС-040, СС-044, СС-044-КСС, СС-048, СС-048-КСР, СС-240, СС-244, СС-248, производства ООО КБ «ПУЛЬСАР-ТЕЛЕКОМ», г. Пенза.
Комбинированная телефонная станция используется одновременно в составе узла связи сети местной телефонной связи и узла связи сети фиксированной зоновой телефонной связи. СИДС СС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции сервера стационарного.
Конструктивно сервер станционный выполнен в виде 19” крейта высотой 3U (132 мм) с устанавливаемыми сменными субмодулями. Крейт сервера станционного обеспечивает возможность установки 15 сменных субмодулей. Доступ к процессору исключен конструкцией при помощи однократно наклеиваемой этикетки с фирменным знаком.
Заводской номер СИДС СС, является заводским номером сервера станционного, и наносятся на заднюю панель сервера станционного, в форме наклеек с цифровым обозначением номера.

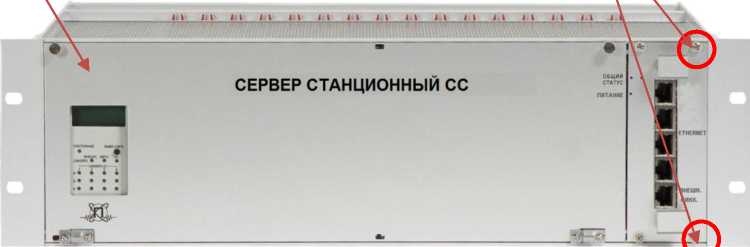

Общий вид станционного сервера модели СС, места нанесения знака утверждения и пломбировки от несанкционированного доступа в виде наклеек представлены на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Места пломбировки
Места пломбировки


Рисунок 1 - Общий вид оборудования и место пломбировки
Таблица 2 -
Наименование характеристики |
Значение характеристики |
Диапазон измерений продолжительности телефонных соединений, с |
от 1 до 3600 |
Пределы допускаемой абсолютной погрешности измерений продолжительности телефонных соединений, с |
±1 |
Пределы допускаемой разности (расхождения) шкалы времени относительно национальной шкалы времени UTC(SU), с |
±1 |
Условия эксплуатации |
По группе 3 ГОСТ 22261-94 |
