Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией. Предназначены для установки в открытые распределительные устройства (ОРУ) и являются самостоятельными изделиями.

Трансформаторы выполнены в виде опорной конструкции и содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Высоковольтный вывод «А» первичной обмотки расположен на верхней части корпуса трансформатора и выполнен в виде контакта под болт М10 или плоского медного луженого контактного вывода с отверстиями.

Заземляемый вывод «Х» первичной обмотки и выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.

Крепление трансформаторов напряжения на месте установки производится с помощью четырех болтов М12 через отверстия в опорной плите или через отверстия в опорных элементах крепления (швеллерах), расположенных на основании трансформаторов и образующих установочную раму. На основании трансформаторов имеется клемма для заземления с винтом М8.

Трансформаторы выпускаются в виде модификаций GEF, VEF, отличающихся номинальным напряжением первичной обмотки, формой корпуса, габаритными размерами и массой.

Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунках 1 и 2.

На трансформаторах имеется табличка технических данных.

Общий вид трансформаторов представлен на рисунках 3 и 4.

Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Знак поверки наносится в паспорт.

Место нанесения заводских (серийных) номеров - на табличке технических данных; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.

Рабочее положение трансформаторов в пространстве - вертикальное, выводами первичной обмотки вверх.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

G E F NN - O

_________Oval - овальный корпус (опционально)________ ____________Номер модификации (сочетание цифр от 0 до 9) __________________Freiluft - установка на открытом воздухе_______ Einpolig - заземляемый

GieBharz - литая изоляция

Рисунок 1 - Структура условного обозначения трансформаторов напряжения GEF

V E F NN - NN

Номер конструктивного исполнения (сочетание цифр от 0 до 9)

Номер модификации (сочетание цифр от 0 до 9)_____________

Freiluft - установка на открытом воздухе_____________________

Einpolig - заземляемый______________________________________

Voltage - напряжение

Рисунок 2 - Структура условного обозначения трансформаторов напряжения VEF

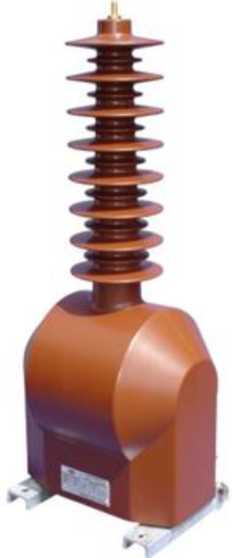

Рисунок 3 - Общий вид трансформаторов напряжения модификации GEF 40,5

Место пломбировки

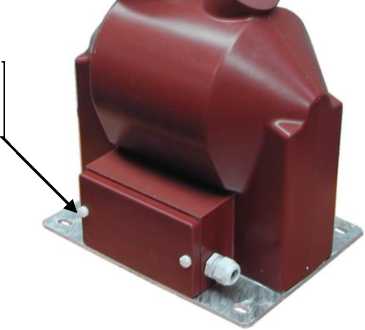

Рисунок 4 - Общий вид трансформаторов напряжения модификаций

VEF 12, VEF 24, VEF 36

Таблица 3 -

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики
