Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера, положение в пространстве которого определяется оптической системой слежения методом триангуляции по размещённым на сканере оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек можно провести линейные измерения.

Конструктивно система состоит из основных элементов: оптической системы слежения и ручного лазерного сканера. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки. Взаимодействие элементов системы и персонального компьютера осуществляется с помощью комплекта соединительных проводов.

Для повышения точности и диапазона измерений возможно использование прибора оптического координатно-измерительного фотограмметрического MSCAN, рег. номер в ФИФ 77510-20 (далее - устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования, и после обработки с помощью программного обеспечения загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.

Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве ручного лазерного сканера и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Оптическая система слежения может устанавливаться на штатив, стойку или настенный кронштейн.

Ручной лазерный сканер представляет собой линейный сканер, который позволяет выполнять цифровое сканирование поверхностей объекта с помощью оптически расширенного лазерного луча и двухмерной камеры.

Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.

В зависимости от размера измеряемого объекта система работает в режимах измерений

10,4 м³ или 18,0 м³. Режим измерений выбирается автоматически. Схемы измерительного объема для каждого режима представлены на рисунках 1, 2.

Рисунок 1 - Схема измерительного объёма при выборе режима измерений 10,4 м³

Рисунок 2 - Схема измерительного объёма при выборе режима измерений 18,0 м³

Заводские номера основных элементов системы в буквенно-числовом формате указываются на маркировочных наклейках, расположенных на нижней части корпуса. Заводским номером системы является заводской номер оптической системы слежения.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид основных элементов системы приведён на рисунках 3 - 5.

Рисунок 3 - Оптическая система слежения

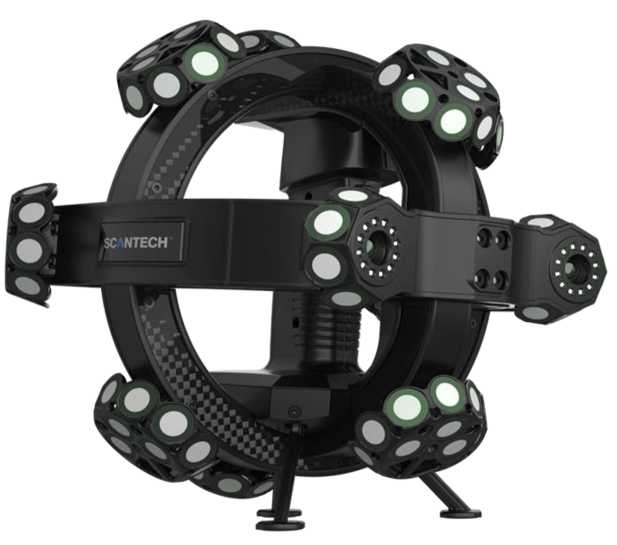

Рисунок 4 - Ручной лазерный сканер

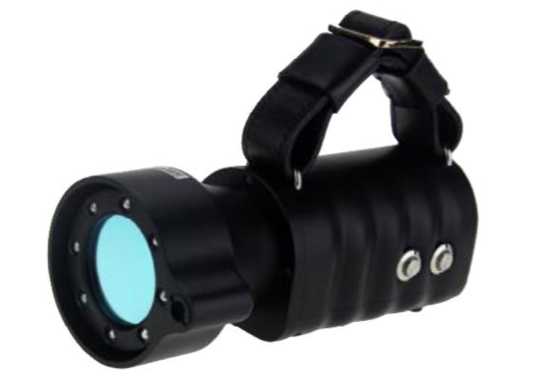

Рисунок 5 - Прибор оптический координатно-измерительный фотограмметрический MSCAN

В процессе эксплуатации системы не предусматривают внешних механических и электронных регулировок. Пломбирование системы не производится.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики
