Номер по Госреестру СИ: 85163-22
85163-22 Меры электрического сопротивления многозначные
(АКИП-751x)
Назначение средства измерений:
Меры электрического сопротивления многозначные АКИП-751х (далее - меры) предназначены для применения в качестве образцовой многозначной меры электрического сопротивления в цепях постоянного тока.
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 1
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 2
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 3
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 4
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 5
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 6
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 7
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 8
Внешний вид.
Меры электрического сопротивления многозначные
Рисунок № 9
Общие сведения
Дата публикации - 12.04.2022
Срок свидетельства - 06.04.2027
Номер записи - 187188
ID в реестре СИ - 1398685
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-7518/5, АКИП-7518/10, АКИП-7517/6, АКИП-7517/3,
Производитель
Изготовитель - Sifam Tinsley Instrumentation Ltd.
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 12
Выдано извещений - 1
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№869 от 2022.04.06 ПРИКАЗ_Об утверждении типов средств измерений (25)
Наличие аналогов СИ: Меры электрического сопротивления многозначные (АКИП-751x)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Sifam Tinsley Instrumentation Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83762-21 22.11.2026 |
Меры электрического сопротивления многозначные, АКИП-7516 Sifam Tinsley Instrumentation Ltd. (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
85163-22 06.04.2027 |
Меры электрического сопротивления многозначные, АКИП-751x Sifam Tinsley Instrumentation Ltd. (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Меры электрического сопротивления многозначные (АКИП-751x)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПРИСТ" (RA.RU.312058) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Меры электрического сопротивления многозначные (АКИП-751x)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мер методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 9 Всего листов 10
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Принцип действия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерам сопротивления многозначным АКИП-751хГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 30 декабря 2019 года № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Техническая документация изготовителя
Изготовитель
Sifam Tinsley Instrumentation Ltd., ВеликобританияАдрес: 1 Warner Drive, Springwood Industrial Estate, Braintree, Essex CM7 2YW, UK Телефон: +44(0)1376 335271
Web-сайт: http://tinsley.co.uk
E-mail: info@tinsley.co.uk
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»Адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
К данному типу средств измерений относятся меры электрического сопротивления многозначные серий АКИП-7517 и АКИП-7518.
Принцип действия мер основан на воспроизведении эталонного сопротивления с нормированной термостабильностью и погрешностью при обеспечении номинальной температуры, относительной влажности и мощности рассеивания.
Конструктивно меры выполнены в металлических корпусах настольного исполнения с вертикальной лицевой панелью для серии АКИП-7517 и горизонтальной для серии АКИП-7518.
Меры выпускаются в ряде модификаций, отличающихся диапазонами воспроизводимого сопротивления, количеством декад и габаритными размерами.
Меры имеют 16 модификаций:
-
- серия АКИП-7517: АКИП-7517/1, АКИП-7517/2, АКИП-7517/3, АКИП-7517/4, АКИП-7517/5, АКИП-7517/6;
-
- серия АКИП-7518: АКИП-7518/1, АКИП-7518/2, АКИП-7518/3, АКИП-7518/4, АКИП-7518/5, АКИП-7518/6, АКИП-7518/7, АКИП-7518/8, АКИП-7518/9, АКИП-7518/10.
На лицевой панели мер расположены: декадные переключатели, клеммы для подключения измерительных проводов, винтовой зажим точки потенциала для заземления корпуса.
На верхней панели корпуса мер АКИП-7517 находится ручка для переноски. На нижней панели корпуса мер АКИП-7517 расположены регулируемые ножки для установки на горизонтальную поверхность. На задней панели корпуса меры расположены дополнительные нерегулируемые ножки и заводской (серийный) номер в виде наклейки. На нижней панели корпуса мер АКИП-7518 расположены ножки для установки на горизонтальную поверхность и заводской (серийный) номер в виде наклейки.
Общий вид мер, места нанесения знака утверждения типа и знака поверки представлены на рисунках 1 - 7.
Рисунок 1 - Общий вид мер АКИП-7517, места нанесения знака утверждения типа (А) и знака поверки (Б)
Б
А
Рисунок 2 - Общий вид мер АКИП-7518/1, АКИП-7518/2, места нанесения знака утверждения типа (А) и знака поверки (Б)
Б
А
Рисунок 3 - Общий вид мер АКИП-7518/3, АКИП-7518/4, АКИП-7518/5, места нанесения знака утверждения типа (А) и знака поверки (Б)
Б
А
Х1000
Рисунок 4 - Общий вид мер АКИП-7518/6, места нанесения знака утверждения типа (А) и знака поверки (Б)
Б
Рисунок 5 - Общий вид мер АКИП-7518/7, АКИП-7518/8, места нанесения знака утверждения типа (А) и знака поверки (Б)
Б
А
Рисунок 6 - Общий вид мер АКИП-7518/9, места нанесения знака утверждения типа (А) и знака поверки (Б)
Б
D.C.RESISTOR]
ХЮОкО XIOkO X1kO X100Q ХЮО X1O X0.1Q
А

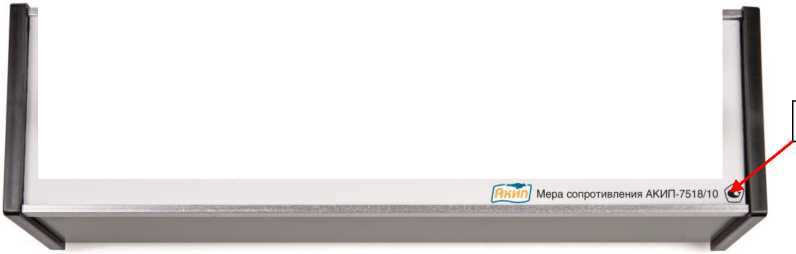

Рисунок 7 - Общий вид мер АКИП-7518/10, места нанесения знака утверждения типа (А) и знака поверки (Б)
Схема пломбировки от несанкционированного доступа представлена на рисунках 8 - 9. Пломба наносится на один из крепежных винтов задней панели корпуса мер. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
В
tinsley ■= '-■жЯга
ct
Рисунок 8 - Общий вид задней панели мер АКИП-7517 и схема пломбировки от несанкционированного доступа
В
Етд" '"'о®’'"*1**е0 •"» I linSiey W»b www tlnsley eo.uk В wr. nhitkwti Made In UK ■
Ser No.
''B" C (
Рисунок 9 - Общий вид задней панели мер АКИП-7518 и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 5 - Комплектность мер сопротивления многозначных АКИП-751х
|
Наименование |
Обозначение |
Количество, шт |
|
Мера электрического сопротивления многозначная |
модификация (по заказу): АКИП-7517/1, АКИП-7517/2, АКИП-7517/3, АКИП-7517/4, АКИП-7517/5, АКИП-7517/6, АКИП-7518/1, АКИП-7518/2, АКИП-7518/3, АКИП-7518/4, АКИП-7518/5, АКИП-7518/6, АКИП-7518/7, АКИП-7518/8, АКИП-7518/9, АКИП-7518/10 |
1 |
|
Комплект измерительных проводов |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Таблица 2 - Метрологические характеристики мер АКИП-7517
|
Наименование характеристики |
Значение | ||
|
Диапазон воспроизведения сопротивления | |||
|
- модификация АКИП-7517/1 |
от 1 мОм до 1111,21 Ом | ||
|
- модификация АКИП-7517/2 |
от 10 мОм до 11,1111 кОм | ||
|
- модификация АКИП-7517/3 |
от 100 мОм до 111,111 кОм | ||
|
- модификация АКИП-7517/4 |
от 1 Ом до 1,11111 МОм | ||
|
- модификация АКИП-7517/5 |
от 10 Ом до 11,1111 МОм | ||
|
- модификация АКИП-7517/6 |
от 100 Ом до 111,111 МОм | ||
|
Номинальное значение сопротивления одной |
1 мОм, 10 мОм, 100 мОм, 1 Ом, 10 Ом, 100 Ом, | ||
|
ступени декады |
1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм | ||
|
ЛКИ11-7517/1 | |||
|
Пределы относительной погрешности |
основной1^ |
дополнительной2*, | |
|
воспроизведения сопротивления, % |
% |
%/°C | |
|
- декада с номинальным значением | |||
|
сопротивления ступени 1 мОм |
±5,0 |
±0,2 | |
|
- декада с номинальным значением | |||
|
сопротивления ступени 10 мОм |
±2,0 |
±0,1 | |
|
- декады с номинальным значением | |||
|
сопротивления ступени 100 мОм, 1 Ом |
±0,05 |
±0,002 | |
|
- декады с номинальным значением | |||
|
сопротивления ступени 10 Ом, 100 Ом |
±0,01 |
±0,001 | |
|
ЛКИ11-7517/2 | |||
|
Пределы относительной погрешности |
основной1:*, |
дополнительной2*, | |
|
воспроизведения сопротивления, % |
% |
%/°C | |
|
- декада с номинальным значением | |||
|
сопротивления ступени 10 мОм |
±5,0 |
±0,2 | |
|
- декада с номинальным значением | |||
|
сопротивления ступени 100 мОм |
±0,05 |
±0,002 | |
|
- декады с номинальным значением | |||
|
сопротивления ступени 1 Ом, 10 Ом |
±0,02 |
±0,001 | |
|
- декады с номинальным значением | |||
|
сопротивления ступени 100 Ом, 1 кОм |
±0,01 |
±0,001 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
АКИП-7517/3 | ||
|
Пределы относительной погрешности |
основной1^ |
дополнительной2*, |
|
воспроизведения сопротивления, % |
% |
%/°C |
|
- декада с номинальным значением сопротивления ступени 100 мОм |
±1,0 |
±0,05 |
|
- декада с номинальным значением сопротивления ступени 1 Ом |
±0,1 |
±0,005 |
|
- декады с номинальным значением сопротивления ступени 10 Ом |
±0,02 |
±0,001 |
|
- декады с номинальным значением сопротивления ступени 100 Ом, 1 кОм, 10 кОм |
±0,01 |
±0,001 |
|
АКИП-7517/4 | ||
|
Пределы относительной погрешности |
основной1:*, |
дополнительной2*, |
|
воспроизведения сопротивления, % |
% |
%/°C |
|
- декада с номинальным значением сопротивления ступени 1 Ом |
±1,0 |
±0,05 |
|
- декада с номинальным значением сопротивления ступени 10 Ом |
±0,1 |
±0,005 |
|
- декады с номинальным значением сопротивления ступени 100 Ом, 1 кОм, 10 кОм, 100 кОм |
±0,05 |
±0,002 |
|
АКИП-7517/5 | ||
|
Пределы относительной погрешности |
основной1*, |
дополнительной2*, |
|
воспроизведения сопротивления, % |
% |
%/°C |
|
- декады с номинальным значением сопротивления ступени 10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 МОм |
±0,05 |
±0,002 |
|
АКИП-7517/6 | ||
|
Пределы относительной погрешности |
основной1*, |
дополнительной2*, |
|
воспроизведения сопротивления, % |
% |
%/°C |
|
- декады с номинальным значением сопротивления ступени 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 МОм |
±0,05 |
±0,002 |
|
- декада с номинальным значением сопротивления ступени 10 МОм |
±0,1 |
±0,005 |
|
Примечания: 1) Пределы основной относительной погрешности в диапазоне температур окружающего | ||
|
воздуха от +19 до +21 °C; 2) Пределы дополнительной относительной погрешности в диапазоне температур окружающего | ||
|
воздуха от +15 до +18 °C и от +22 до +30 °C. | ||
Таблица 3 - Метрологические характеристики мер АКИП-7518
|
Наименование характеристики |
Значение | |
|
Диапазон воспроизведения сопротивления - модификация АКИП-7518/1 |
от 10 мОм до 111,1 Ом | |
|
- модификация АКИП-7518/2 |
от 1 Ом до 11,11 кОм | |
|
- модификация АКИП-7518/3 |
от 10 мОм до 1,1111 кОм | |
|
- модификация АКИП-7518/4 |
от 100 мОм до 11,111 кОм | |
|
- модификация АКИП-7518/5 |
от 1 Ом до 111,11 кОм | |
|
- модификация АКИП-7518/6 |
от 10 мОм до 11,1111 кОм | |
|
- модификация АКИП-7518/7 |
от 100 мОм до 111,111 кОм | |
|
- модификация АКИП-7518/8 |
от 1 Ом до 1,11111 МОм | |
|
- модификация АКИП-7518/9 |
от 10 мОм до 111,1111 кОм | |
|
- модификация АКИП-7518/10 |
от 100 мОм до 1,111111 МОм | |
|
Номинальное значение сопротивления одной |
1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм, | |
|
ступени декады |
100 МОм, 1 ГОм, 10 ГОм, 100 ГОм, 1 ТОм | |
|
Пределы относительной погрешности |
основной1^ |
дополнительной2-*, |
|
воспроизведения сопротивления, % |
% |
%/°C |
|
- декада с номинальным значением сопротивления ступени 10 мОм |
±5,0 |
±0,2 |
|
- декада с номинальным значением сопротивления ступени 100 мОм |
±2,0 |
±0,1 |
|
- декада с номинальным значением сопротивления ступени 1 Ом |
±0,5 |
±0,002 |
|
- декады с номинальным значением сопротивления ступени 10 Ом, 100 Ом, 1 кОм, 10 кОм |
±0,1 |
±0,005 |
|
- декада с номинальным значением сопротивления ступени 100 кОм |
±0,2 |
±0,01 |
|
Примечания: 1) Пределы основной относительной погрешности в диапазоне температур окружающего | ||
|
воздуха от +19 до +21 °C; 2) Пределы дополнительной относительной погрешности в диапазоне температур окружающего | ||
|
воздуха от +15 до +18 °C и от +22 до +30 °C. | ||
Таблица 4 - Основные технические характеристики мер АКИП-751х
|
Наименование характеристики |
Значение |
|
Число декад - модификации АКИП-7517/1, АКИП-7517/2, АКИП-7517/3, АКИП-7517/4, АКИП-7517/5, АКИП-7517/6 |
6 |
|
- модификации АКИП-7518/1, АКИП-7518/2 |
4 |
|
- модификации АКИП-7518/3, АКИП-7518/4, АКИП-7518/5 |
5 |
|
- модификации АКИП-7518/6, АКИП-7518/7, АКИП-7518/8 |
6 |
|
- модификации АКИП-7518/9, АКИП-7518/10 |
7 |
|
Число ступеней декады |
10 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Максимальная мощность рассеивания на ступень, Вт - модификации АКИП-7517/1, АКИП-7517/2, АКИП-7517/3, АКИП-7517/4 |
0,2 |
|
- модификации АКИП-7517/5, АКИП-7517/6 |
0,3 |
|
- модификации АКИП-7518/1, АКИП-7518/2, АКИП-7518/3, АКИП-7518/4, АКИП-7518/5, АКИП-7518/6, АКИП-7518/7, АКИП-7518/8, АКИП-7518/9, АКИП-7518/10 |
0,2 |
|
Масса, кг, не более - модификации АКИП-7517/1, АКИП-7517/2, АКИП-7517/3, АКИП-7517/4, АКИП-7517/5 |
4,50 |
|
- модификация АКИП-7517/6 |
7,00 |
|
- модификации АКИП-7518/1, АКИП-7518/2 |
0,85 |
|
- модификации АКИП-7518/3, АКИП-7518/4 |
1,00 |
|
- модификация АКИП-7518/5 |
1,10 |
|
- модификация АКИП-7518/6 |
1,15 |
|
- модификации АКИП-7518/7, АКИП-7518/8 |
1,25 |
|
- модификации АКИП-7518/9, АКИП-7518/10 |
1,35 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - модификации АКИП-7517/1, АКИП-7517/2, АКИП-7517/3, АКИП-7517/4, АКИП-7517/5 |
440х130х120 |
|
- модификация АКИП-7517/6 |
380x220x130 |
|
- модификации АКИП-7518/1, АКИП-7518/2 |
200х95х94 |
|
- модификации АКИП-7518/3, АКИП-7518/4, АКИП-7518/5 |
242х95х94 |
|
- модификации АКИП-7518/6, АКИП-7518/7, АКИП-7518/8 |
284х95х94 |
|
- модификации АКИП-7518/9, АКИП-7518/10 |
327x95x94 |
|
Нормальные условия измерения: - температура окружающего воздуха, °C |
от +19 до +21 |
|
- относительная влажность, %, не более |
60 |
|
Рабочие условия применения: - температура окружающего воздуха, °C |
от +5 до +35 |
|
- относительная влажность воздуха (при температуре +35 °C), не более |
75 |
