Номер по Госреестру СИ: 85113-22
85113-22 Нутромеры индикаторные
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры индикаторные (далее по тексту нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Внешний вид.
Нутромеры индикаторные
Рисунок № 1
Внешний вид.
Нутромеры индикаторные
Рисунок № 2
Внешний вид.
Нутромеры индикаторные
Рисунок № 3
Внешний вид.
Нутромеры индикаторные
Рисунок № 4
Внешний вид.
Нутромеры индикаторные
Рисунок № 5
Внешний вид.
Нутромеры индикаторные
Рисунок № 6
Внешний вид.
Нутромеры индикаторные
Рисунок № 7
Внешний вид.
Нутромеры индикаторные
Рисунок № 8
Внешний вид.
Нутромеры индикаторные
Рисунок № 9
Внешний вид.
Нутромеры индикаторные
Рисунок № 10
Общие сведения
Дата публикации - 12.04.2022
Срок свидетельства - 05.04.2027
Номер записи - 187136
ID в реестре СИ - 1398631
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификации НИ-ПТ, модификации НИ Ц-ПТ, модификации НИ Ц, модификации НИ, мод.НИ (от 450 до 700) мм, мод. НИ-ПТ, мод. НИ, диапазон измерений 18...35/0...5 мм, цена деления 0,01 мм, мод. НИ, диапазон измерений 10...18/0...3 мм, мод. НИ, (50-100) мм, ЦД 0,01 мм, мод. НИ, (18-50) мм, ЦД 0,01 мм, мод. НИ, (160-250) мм, ЦД 0,01 мм, мод. НИ 50-160 мм, мод. НИ 250-450 мм, мод. НИ 160-250 мм, мод. НИ (10-18), мод. НИ, Без модификации, 100-160 мм, -,
Производитель
Изготовитель - Wenzhou Sanhe Measuring Instrument Co., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 991
Выдано извещений - 12
Кол-во периодических поверок - 152
Кол-во средств измерений - 173
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№855 от 2022.04.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Нутромеры индикаторные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Нутромеры индикаторные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 763 | 122 | 759 | 4 | 0 | 763 | 759 | 4 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 7 | 1 | 0 | 7 | 1 | 7 | 0 | 7 | |
| ООО "АЗ-И" (RA.RU.312199) | 12 | 4 | 6 | 6 | 0 | 9 | 6 | 3 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ЛИЦ" (RA.RU.311620) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ПАО "КАЛУЖСКИЙ ТУРБИННЫЙ ЗАВОД" (RA.RU.311738) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИЖОРАРЕМСЕРВИС" (RA.RU.311238) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 13 | 4 | 5 | 8 | 0 | 13 | 5 | 8 | ||
| АО "АЭРОЭЛЕКТРОМАШ" (РОСС СОБ 3.00063.2013) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 1 | 0 | 12 | 0 | 7 | 0 | 7 | |
| АО "УЗГА" (RA.RU.311517) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 36 | 16 | 33 | 3 | 0 | 25 | 22 | 3 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 12 | 3 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 12 | 8 | 12 | 0 | 0 | 9 | 9 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 1 | 2 | 0 | 2 | |
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 5 | 5 | 0 | 1 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 5 | 0 | 5 | 5 | 5 | 0 | 5 | ||
| ПАО "КАМАЗ" (0043) | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 5 | 0 | 6 | 3 | 6 | 0 | 6 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 12 | 1 | 11 | 0 | 12 | 1 | 11 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 7 | 6 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 1 | 15 | 2 | 0 | 1 | 0 | 1 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 3 | 1 | 0 | 3 | 0 | 2 | 0 | 2 |
Стоимость поверки Нутромеры индикаторные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
659 | 1201 |
|
ФБУ Калужский ЦСМ Калужская область |
1665 | 1201 |
|
ФБУ Пензенский ЦСМ Пензенская область |
2431 | 1201 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1152 | 1201 |
|
ФБУ УРАЛТЕСТ Свердловская область |
822 | 1201 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нутромерам индикаторнымГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
Стандарт предприятия Wenzhou Sanhe Measuring Instrument Co., LTD «Нутромеры индикаторные».
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 495 437-55-77, факс: +7 495 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: державки, отсчетного устройства, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика или без него.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются следующих модификаций:
-
- НИ - нутромеры индикаторные с аналоговым отсчетным устройством с ценой деления 0,01 мм;
-
- НИ-ПТ - нутромеры индикаторные с аналоговым отсчетным устройством с ценой деления 0,001 мм;
-
- НИ Ц - нутромеры индикаторные с цифровым отсчетным устройством с шагом дискретности 0,01 мм;
-
- НИ Ц-ПТ - нутромеры индикаторные с цифровым отсчетным устройством с шагом дискретности 0,001 мм.
Отсчетные устройства, входящие в комплект нутромера, отличаются между собой диапазонами измерений, ценой деления (шагом дискретности) и общим видом.
Логотип наносится на паспорт нутромеров типографским методом, на державку и отсчетное устройство краской, методом лазерной маркировки или с помощью наклейки.
Заводской номер нутромера, включающий в себя заводской номер державки и заводской номер отсчетного устройства наносятся на державку и отсчетное устройство краской, травлением или лазерной маркировкой в формате цифрового или буквенноцифрового обозначения.
Диапазоны измерений нутромера и отсчетного устройства наносится на державку и циферблат соответственно краской, травлением или лазерной маркировкой.
Общий вид нутромеров указан на рисунках 1 - 6.
Общий вид измерительных наконечников нутромеров указан на рисунке 7. Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

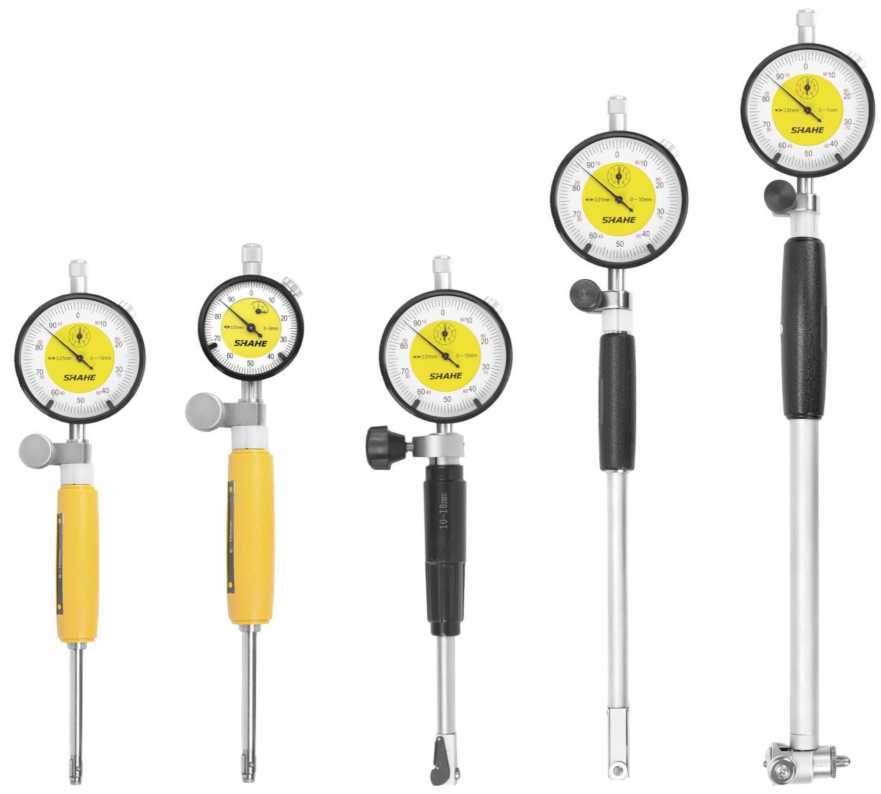

Рисунок 1 - Общий вид нутромеров модификации НИ

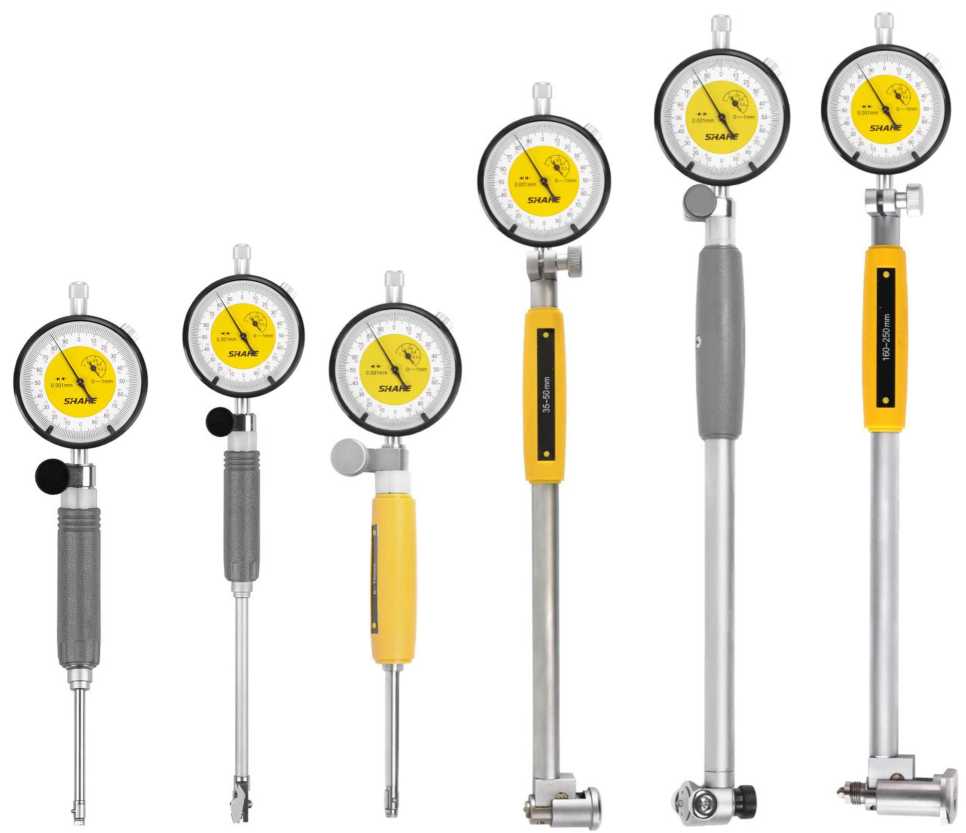

Рисунок 2 - Общий вид нутромеров модификации НИ-ПТ

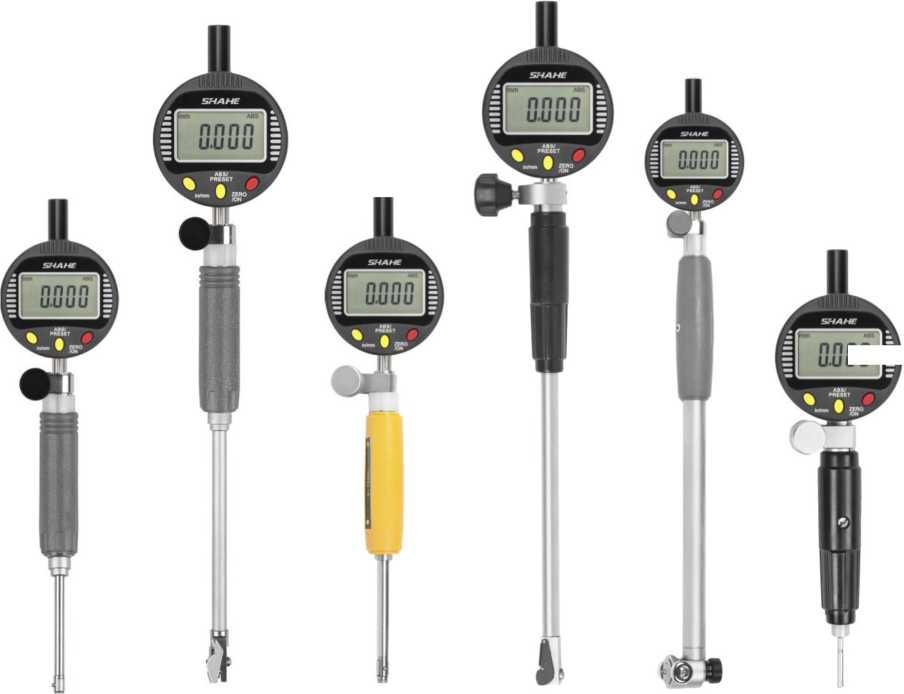

Рисунок 3 - Общий вид нутромеров модификации НИ Ц

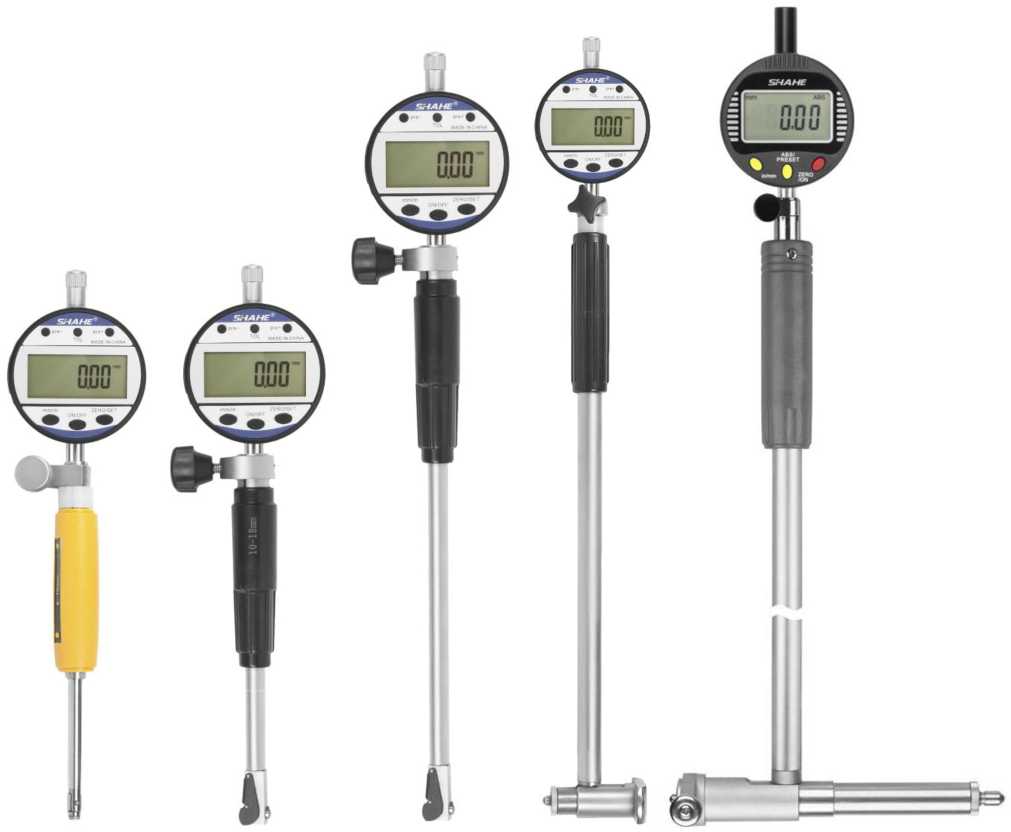

Рисунок 4 - Общий вид нутромеров модификации НИ Ц

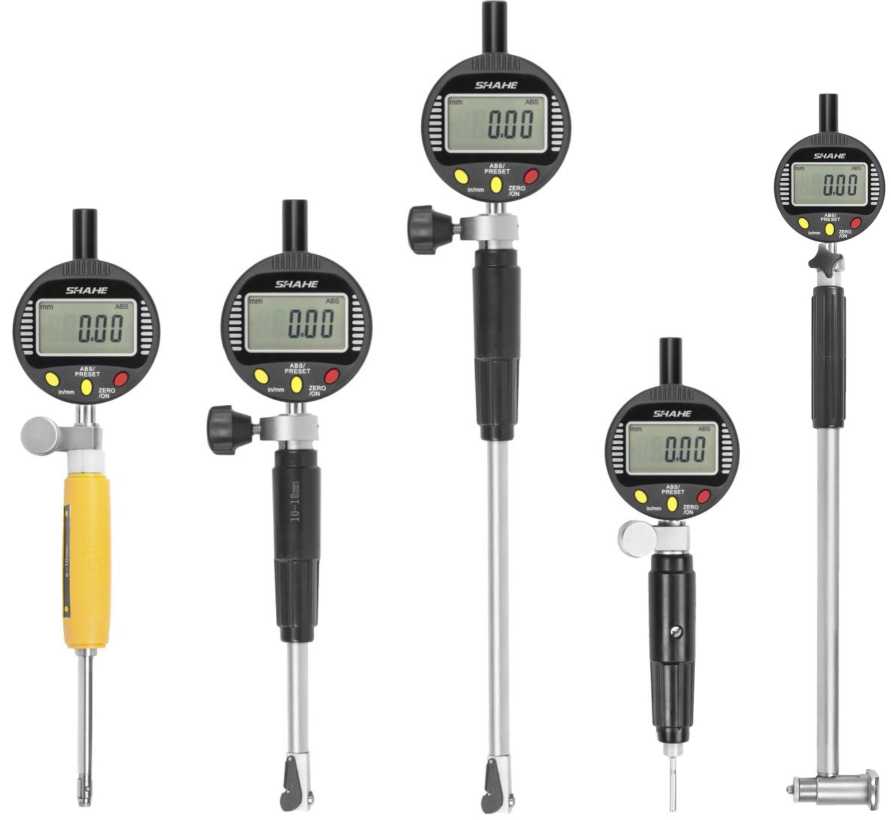

Рисунок 5 - Общий вид нутромеров модификации НИ Ц-ПТ
сэ сэ

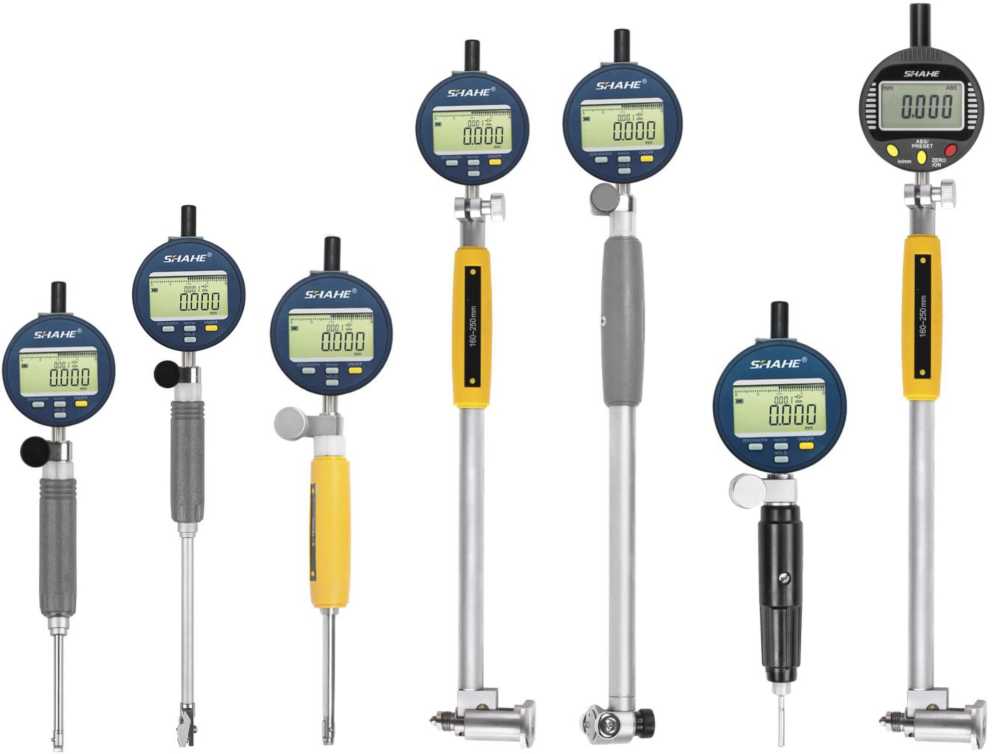

Рисунок 6 - Общий вид нутромеров модификации НИ Ц-ПТ

Рисунок 7 - Общий вид измерительных наконечников нутромеров
Программное обеспечение отсутствует.
Таблица 1 -Метрологические характеристики нутромеров модификации НИ
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Глубина измерений, мм |
Наименьшее перемещение измерительного стержня нутромера, мм |
Предел допускаемой погрешности измерений* с учетом погрешности измерений отсчетного устройства, мкм |
Размах показаний, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 6 до 10 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 40 до 100 |
0,6 |
12 |
3 |
|
от 10 до 18 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 60 до 130 |
0,8 |
12 |
3 |
|
от 10 до 30 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 60 до 150 |
0,8 |
12 |
3 |
|
от 18 до 35 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 60 до 150 |
1,0 |
15 |
3 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 18 до 50 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 60 до 150 |
1,0 |
15 |
3 |
|
от 35 до 50 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 60 до 150 |
1,2 |
15 |
3 |
|
от 35 до 50 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
500; 1000 |
1,2 |
18 |
3 |
|
от 50 до 100 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 60 до 200 |
1,5 |
18 |
3 |
|
от 50 до 100 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
500; 1000 |
1,5 |
20 |
3 |
|
от 50 до 150 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 60 до 250 |
1,5 |
18 |
3 |
|
от 50 до 150 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
500; 1000 |
1,5 |
20 |
3 |
|
от 50 до 160 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 60 до 250 |
1,5 |
18 |
3 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 50 до 160 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
500; 1000 |
1,5 |
20 |
3 |
|
от 100 до 160 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 100 до 300 |
2,0 |
18 |
3 |
|
от 100 до 160 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
500; 1000 |
2,0 |
20 |
3 |
|
от 150 до 250 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 100 до 400 |
2,0 |
18 |
3 |
|
от 150 до 250 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
500; 1000 |
2,0 |
20 |
3 |
|
от 160 до 250 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 100 до 400 |
2,0 |
18 |
3 |
|
от 160 до 250 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
500; 1000 |
2,0 |
20 |
3 |
|
от 250 до 450 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 100 до 400 |
2,5 |
22 |
3 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 250 до 450 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
500; 1000 |
2,5 |
24 |
3 |
|
от 450 до 700 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 100 до 400 |
2,5 |
22 |
3 |
|
от 450 до 700 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
500; 1000 |
2,5 |
24 |
3 |
|
от 700 до 1000 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
от 100 до 400 |
2,5 |
22 |
3 |
|
от 700 до 1000 |
от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
500; 1000 |
2,5 |
24 |
3 |
Примечание:
* - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний при наименьшем перемещении измерительного стержня нутромера
Таблица 2 - Метрологические характеристики нутромеров модификации НИ-ПТ
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Глубина измерений, мм |
Наименьшее перемещение измерительног о стержня нутромера, мм |
Пределы допускаемой абсолютной погрешности измерений с учетом погрешности измерений отсчетного устройства, мкм, на любом участке диапазона измерений, мм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | |
|
0,05 |
0,10 | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
от 6 до 10 |
от 0 до 1 |
0,001 |
от 40 до 100 |
- |
±2 |
- |
- |
2 |
|
от 10 до 18 |
от 0 до 1 |
0,001 |
от 60 до 130 |
0,7 |
±4 |
2 |
2 | |
|
от 10 до 30 |
от 0 до 1 |
0,001 |
от 60 до 130 |
0,7 |
±4 |
2 |
2 | |
|
от 18 до 35 |
от 0 до 1 |
0,001 |
от 60 до 150 |
1,0 |
±4 |
2 |
2 | |
|
от 18 до 50 |
от 0 до 1 |
0,001 |
от 60 до 150 |
1,0 |
±4 |
2 |
2 | |
|
от 35 до 50 |
от 0 до 1 |
0,001 |
от 60 до 150 |
1,0 |
±4 |
2 |
2 | |
|
от 35 до 50 |
от 0 до 1 |
0,001 |
500; 1000 |
1,0 |
±6 |
2 |
3 | |
|
от 50 до 100 |
от 0 до 1 |
0,001 |
от 60 до 200 |
1,0 |
±6 |
2 |
2 | |
|
от 50 до 100 |
от 0 до 1 |
0,001 |
500; 1000 |
1,0 |
±8 |
2 |
3 | |
|
от 50 до 150 |
от 0 до 1 |
0,001 |
от 60 до 250 |
1,0 |
±6 |
2 |
2 | |
|
от 50 до 150 |
от 0 до 1 |
0,001 |
500; 1000 |
1,0 |
±8 |
2 |
3 | |
|
от 50 до 160 |
от 0 до 1 |
0,001 |
от 60 до 250 |
1,0 |
±6 |
2 |
2 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
от 50 до 160 |
от 0 до 1 |
0,001 |
500; 1000 |
1,0 |
±8 |
2 |
3 | |
|
от 100 до 160 |
от 0 до 1 |
0,001 |
от 100 до 300 |
1,0 |
±6 |
2 |
2 | |
|
от 100 до 160 |
от 0 до 1 |
0,001 |
500; 1000 |
1,0 |
±8 |
2 |
3 | |
|
от 150 до 250 |
от 0 до 1 |
0,001 |
от 100 до 300 |
1,0 |
±8 |
3 |
2 | |
|
от 150 до 250 |
от 0 до 1 |
0,001 |
500; 1000 |
1,0 |
±10 |
3 |
3 | |
|
от 160 до 250 |
от 0 до 1 |
0,001 |
от 100 до 300 |
1,0 |
±8 |
3 |
2 | |
|
от 160 до 250 |
от 0 до 1 |
0,001 |
500; 1000 |
1,0 |
±10 |
3 |
3 | |
|
от 250 до 450 |
от 0 до 1 |
0,001 |
от 100 до 400 |
1,0 |
±8 |
- |
3 | |
|
от 250 до 450 |
от 0 до 1 |
0,001 |
500; 1000 |
1,0 |
±10 |
- |
3 |
|
Таблица 3 - Метрологические характеристики нутромеров модификации НИ Ц | ||||||
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Глубина измерений, мм |
Наименьшее перемещение измерительного стержня нутромера, мм |
Предел допускаемой погрешности измерений* с учетом погрешности измерений отсчетного устройства, мкм |
Размах показаний, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 6 до 10 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 40 до 100 |
0,6 |
10 |
10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 10 до 18 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 60 до 130 |
0,8 |
10 |
10 |
|
от 10 до 30 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 60 до 130 |
0,8 |
10 |
10 |
|
от 18 до 35 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 60 до 150 |
1,0 |
20 |
10 |
|
от 18 до 50 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 60 до 150 |
1,0 |
20 |
10 |
|
от 35 до 50 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 60 до 150 |
1,2 |
20 |
10 |
|
от 35 до 50 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
500; 1000 |
1,2 |
30 |
10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 50 до 100 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 60 до 200 |
1,5 |
30 |
10 |
|
от 50 до 100 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
500; 1000 |
1,5 |
40 |
10 |
|
от 50 до 150 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 60 до 250 |
1,5 |
30 |
10 |
|
от 50 до 150 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
500; 1000 |
1,5 |
40 |
10 |
|
от 50 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 60 до 250 |
1,5 |
30 |
10 |
|
от 50 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
500; 1000 |
1,5 |
40 |
10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 100 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 100 до 300 |
3,0 |
30 |
10 |
|
от 100 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
500; 1000 |
3,0 |
40 |
10 |
|
от 150 до 250 |
от 0 до 3; от 0 до 7; от 0 до 10; от 0 до 12,7 |
0,01 |
от 100 до 300 |
3,0 |
30 |
10 |
|
от 150 до 250 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
500; 1000 |
3,0 |
40 |
10 |
|
от 160 до 250 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 100 до 300 |
3,0 |
30 |
10 |
|
от 160 до 250 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
500; 1000 |
3,0 |
40 |
10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 250 до 450 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 100 до 400 |
3,0 |
30 |
10 |
|
от 250 до 450 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
500; 1000 |
3,0 |
40 |
10 |
|
от 450 до 700 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 100 до 400 |
3,0 |
30 |
10 |
|
от 450 до 700 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
500; 1000 |
3,0 |
40 |
10 |
|
от 700 до 1000 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
от 100 до 400 |
3,0 |
30 |
10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 700 до 1000 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,01 |
500; 1000 |
3,0 |
40 |
10 |
|
Примечание: * - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний при наименьшем перемещении измерительного стержня нутромера | ||||||
Таблица 4 - Метрологические характеристики нутромеров модификации НИ Ц-ПТ
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Шаг дискретности отсчетного устройства, мм |
Глубина измерений, мм |
Наименьшее перемещение измерительного стержня нутромера, мм |
Пределы допускаемой абсолютной погрешности измерений с учетом погрешности измерений отсчетного устройства, мкм, на любом участке диапазона измерений, мм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующег о мостика, мкм |
Размах показаний, мкм, не более | |
|
0,05 |
0,10 | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
от 6 до 10 |
от 0 до 3 |
0,001 |
от 40 до 100 |
±2 |
1 | |||
|
от 0 до 7 | ||||||||
|
от 0 до 10 | ||||||||
|
от 0 до 12,7 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
от 10 до 18 |
от 0 до 3 |
0,001 |
от 60 до 130 |
0,7 |
±4 |
2 |
2 | |
|
от 0 до 7 | ||||||||
|
от 0 до 10 | ||||||||
|
от 0 до 12,7 | ||||||||
|
от 10 до 30 |
от 0 до 3 |
0,001 |
от 60 до 130 |
0,7 |
±4 |
2 |
2 | |
|
от 0 до 7 | ||||||||
|
от 0 до 10 | ||||||||
|
от 0 до 12,7 | ||||||||
|
от 18 до 35 |
от 0 до 3 |
0,001 |
от 60 до 150 |
1,0 |
±4 |
2 |
2 | |
|
от 0 до 7 | ||||||||
|
от 0 до 10 | ||||||||
|
от 0 до 12,7 | ||||||||
|
от 18 до 50 |
от 0 до 3 |
0,001 |
от 60 до 150 |
1,0 |
±4 |
2 |
2 | |
|
от 0 до 7 | ||||||||
|
от 0 до 10 | ||||||||
|
от 0 до 12,7 | ||||||||
|
от 35 до 50 |
от 0 до 3 |
0,001 |
от 60 до 150 |
1,0 |
±4 |
2 |
2 | |
|
от 0 до 7 | ||||||||
|
от 0 до 10 | ||||||||
|
от 0 до 12,7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
от 35 до 50 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
500; 1000 |
1,0 |
±6 |
2 |
2 | |
|
от 50 до 100 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
от 60 до 200 |
1,0 |
±6 |
2 |
2 | |
|
от 50 до 100 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
500; 1000 |
1,0 |
±8 |
2 |
2 | |
|
от 50 до 150 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
от 60 до 250 |
1,0 |
±6 |
2 |
2 | |
|
от 50 до 150 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
500; 1000 |
1,0 |
±8 |
2 |
2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
от 50 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
от 60 до 250 |
1,0 |
±6 |
2 |
2 | |
|
от 50 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
500; 1000 |
1,0 |
±8 |
2 |
2 | |
|
от 100 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
от 100 до 300 |
1,0 |
±6 |
2 |
2 | |
|
от 100 до 160 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
500; 1000 |
1,0 |
±8 |
2 |
2 | |
|
от 150 до 250 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
от 100 до 300 |
1,0 |
±8 |
3 |
3 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
от 150 до 250 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
500; 1000 |
1,0 |
±10 |
3 |
3 | |
|
от 160 до 250 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
от 100 до 300 |
1,0 |
±8 |
3 |
3 | |
|
от 160 до 250 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
500; 1000 |
1,0 |
±10 |
3 |
3 | |
|
от 250 до 450 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
от 100 до 400 |
1,0 |
±8 |
3 | ||
|
от 250 до 450 |
от 0 до 3 от 0 до 7 от 0 до 10 от 0 до 12,7 |
0,001 |
500; 1000 |
1,0 |
±10 |
3 |
Таблица 5 - Габаритные размеры и масса
|
Модификация нутромера |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
НИ |
от 6 до 10 |
250 |
60 |
30 |
0,3 |
|
от 10 до 18 |
250 |
60 |
40 |
0,3 | |
|
от 10 до 30 |
250 |
60 |
40 |
0,3 | |
|
от 18 до 35 |
350 |
60 |
40 |
0,5 | |
|
от 18 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 35 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 50 до 100 |
1200 |
60 |
100 |
0,8 | |
|
от 50 до 150 |
1200 |
60 |
150 |
0,8 | |
|
от 50 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 100 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 150 до 250 |
1200 |
60 |
250 |
1,0 | |
|
от 160 до 250 |
1200 |
60 |
250 |
1,0 | |
|
от 250 до 450 |
1200 |
60 |
450 |
1,2 | |
|
от 450 до 700 |
1200 |
60 |
700 |
1,6 | |
|
от 700 до 1000 |
1200 |
60 |
1000 |
2,0 | |
|
НИ Ц |
от 6 до 10 |
250 |
60 |
30 |
0,3 |
|
от 10 до 18 |
250 |
60 |
40 |
0,3 | |
|
от 10 до 30 |
250 |
60 |
40 |
0,3 | |
|
от 18 до 35 |
350 |
60 |
40 |
0,5 | |
|
от 18 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 35 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 50 до 100 |
1200 |
60 |
100 |
0,8 | |
|
от 50 до 150 |
1200 |
60 |
150 |
0,8 | |
|
от 50 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 100 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 150 до 250 |
1200 |
60 |
250 |
1,0 | |
|
от 160 до 250 |
1200 |
60 |
250 |
1,0 | |
|
от 250 до 450 |
1200 |
60 |
450 |
1,2 | |
|
от 450 до 700 |
1200 |
60 |
700 |
1,6 | |
|
от 700 до 1000 |
1200 |
60 |
1000 |
2,0 |
|
Модификация нутромера |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
НИ-ПТ |
от 6 до 10 |
250 |
60 |
30 |
0,3 |
|
от 10 до 18 |
250 |
60 |
40 |
0,3 | |
|
от 10 до 30 |
250 |
60 |
40 |
0,3 | |
|
от 18 до 35 |
350 |
60 |
40 |
0,5 | |
|
от 18 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 35 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 50 до 100 |
1200 |
60 |
100 |
0,8 | |
|
от 50 до 150 |
1200 |
60 |
150 |
0,8 | |
|
от 50 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 100 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 150 до 250 |
1200 |
60 |
250 |
1,0 | |
|
от 160 до 250 |
1200 |
60 |
250 |
1,0 | |
|
от 250 до 450 |
1200 |
60 |
450 |
1,2 | |
|
НИ Ц-ПТ |
от 6 до 10 |
250 |
60 |
30 |
0,3 |
|
от 10 до 18 |
250 |
60 |
40 |
0,3 | |
|
от 10 до 30 |
250 |
60 |
40 |
0,3 | |
|
от 18 до 35 |
350 |
60 |
40 |
0,5 | |
|
от 18 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 35 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 50 до 100 |
1200 |
60 |
100 |
0,8 | |
|
от 50 до 150 |
1200 |
60 |
150 |
0,8 | |
|
от 50 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 100 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 150 до 250 |
1200 |
60 |
250 |
1,0 | |
|
от 160 до 250 |
1200 |
60 |
250 |
1,0 | |
|
от 250 до 450 |
1200 |
60 |
450 |
1,2 |
Таблица 6 - Условия эксплуатации и средний срок службы
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуха для нутромеров модификаций НИ, НИ Ц, °С |
от +15 до +25 |
|
-температура окружающего воздуха для нутромеров модификаций НИ-ПТ, НИ Ц-ПТ, °С, для диапазонов измерений: от 6 до 18 мм включ. |
от +16 до +24 |
|
св. 18 до 50 мм включ. |
от +17 до +23 |
|
св. 50 мм |
от +18 до +22 |
|
-относительная влажность, % |
58±20 |
|
Средний срок службы, лет |
3 |
