Номер по Госреестру СИ: 85073-22
85073-22 Дефектоскопы ультразвуковые
(УСД)
Назначение средства измерений:
Дефектоскопы ультразвуковые УСД (далее - дефектоскопы) предназначены для измерений глубины и координат залегания дефектов типа нарушения сплошности, измерений толщины изделий, а также для контроля однородности материалов, полуфабрикатов, готовых изделий и сварных соединений.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 3
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 4
Общие сведения
Дата публикации - 06.04.2022
Срок свидетельства - 01.04.2027
Номер записи - 187114
ID в реестре СИ - 1398544
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация УСД-50 IPS, модификация УСД-46 Lite, модель УСД-50 IPS, мод.УСД-50 IPS, мод. УСД-50 IPS, мод. УСД-46 Lite, мод. УСД-46 Life, мод. УСД-20, Дефектоскоп ультразвуковой УСД-50 IPS, Дефектоскоп ультразвуковой УСД-46 Pro, Дефектоскоп ультразвуковой УСД-46 Lite, Дефектоскоп ультразвуковой УСД-46, Дефектоскоп ультразвуковой УСД-20, Дефектоскоп ультразвуковой УСД(мод.УСД-46 Lite, Дефектоскоп ультразвуковой УСД(мод.УСД 50 IPS), Дефектоскоп ультразвуковой УСД(мод.УСД 50 ), Дефектоскоп ультразвуковой УСД мод.УСД-50 IPS, Дефектоскоп ультразвуковой УСД мод.УСД-46 Lite, USD50-IPS, UCD 46,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Ногинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1605
Выдано извещений - 3
Кол-во периодических поверок - 642
Кол-во средств измерений - 997
Кол-во владельцев - 161
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№811 от 2022.04.01 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Дефектоскопы ультразвуковые (УСД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37664-14 29.12.2029 |
Толщиномеры ультразвуковые, УДТ-45 Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
49180-12 03.02.2027 |
Комплекты эталонных мер, КСО-ВК Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
2 года |
|
69546-17 04.12.2027 |
Толщиномеры ультразвуковые, УДТ Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
71308-18 01.06.2028 |
Дефектоскопы вихретоковые, серии ВЕКТОР Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
72956-18 30.10.2029 |
Дефектоскопы ультразвуковые, серии УСД-60 Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
79517-20 06.11.2030 |
Приборы вихретоковые многофункциональные, МВП-2М Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
85073-22 01.04.2027 |
Дефектоскопы ультразвуковые, УСД Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
|
95062-25 03.04.2030 |
Коэрцитиметры импульсные, КИМ-2М Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС") (РОССИЯ Московская обл., г. Ногинск) |
ОТ МП |
1 год |
Кто поверяет Дефектоскопы ультразвуковые (УСД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АНК" (RA.RU.310566) | 51 | 15 | 4 | 47 | 0 | 50 | 4 | 46 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 31 | 0 | 31 | 0 | 24 | 0 | 24 | ||
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 1041 | 101 | 959 | 82 | 0 | 946 | 914 | 32 | ||
| ПАО "КОРПОРАЦИЯ "ИРКУТ" (0334) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 44 | 18 | 0 | 44 | 1 | 43 | 0 | 43 | |
| ПАО "ОДК-САТУРН" (1844) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | |
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 22 | 7 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 40 | 22 | 0 | 40 | 0 | 39 | 0 | 39 | ||
| АО "КРАСМАШ" (RA.RU.312578) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 116 | 25 | 0 | 116 | 0 | 116 | 0 | 116 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 21 | 5 | 0 | 21 | 0 | 21 | 0 | 21 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 23 | 9 | 0 | 23 | 0 | 9 | 0 | 9 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 11 | 4 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ПАО НПО"ИСКРА" (RA.RU.312220) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 18 | 7 | 0 | 18 | 0 | 18 | 0 | 18 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 8 | 4 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 15 | 11 | 0 | 15 | 1 | 7 | 0 | 7 | ||
| ПАО "ЯКОВЛЕВ" (0334) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 75 | 73 | 0 | 75 | 0 | 72 | 0 | 72 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 9 | 7 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Дефектоскопы ультразвуковые (УСД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
5610 | 8018 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
16736 | 8018 |
|
ФБУ Вологодский ЦСМ Вологодская область |
5728 | 8018 |
|
ФБУ НИЦ ПМ-Ростест Москва |
8200 | 8018 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7696 | 8018 |
Программное обеспечение
В дефектоскопах установлено программное обеспечение, которое выполняет функции установки параметров работы каналов дефектоскопа, синхронизации работы каналов блока контроля с заданной частотой, чтения результатов работы каналов, записи протокола контроля и вывода информации на дисплей в реальном времени (параметры настроек, электронный самописец, вид сигнала в выбранном канале).
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти дефектоскопов. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УСД |
|
Номер версии (идентификационный номер) ПО |
v.01.00 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится заднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийраздел 6 Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым УСДТУ 4276-047-33044610-20 «Дефектоскопы ультразвуковые УСД. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)ИНН 5031000948
Адрес: 142412, Московская область, г. Ногинск, ул. Климова, д.50Б
Телефон: +7 (495) 500-21-15, факс: +7(800) 500-62-98
Web-сайт: www.kropus.ru
E-mail: sales@kropus.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия дефектоскопов основан на ультразвуковом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий.
Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые связаны с генератором и приемником дефектоскопа. В многоканальных моделях, эту связь выполняет коммутатор (внешний или внутренний) генератора и усилителя, предназначенный для выбора в каждом канале заданных преобразователей.
Принятый ультразвуковой сигнал усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки в соответствии с заданными параметрами. Результаты обработки поступают в процессорный модуль дефектоскопа.
Процессорный модуль выполняет окончательный анализ поступающих результатов и выводит их на экран, сохраняет, при необходимости, в энергонезависимую память, а также обеспечивает интерфейс пользователя к управлению параметрами работы дефектоскопа.
Конструктивно дефектоскопы состоят из электронного блока и подключаемого к нему преобразователя. Каждый дефектоскоп снабжен разъемом для подключения преобразователя, разъемом подключения внешнего блока питания и интерфейсными разъемами USB.
Дефектоскопы выпускаются в следующих модификациях: УСД-50 XX, УСД-46 XX, УСД-
20 XX и УСД-10 ХХ, которые отличаются условиями эксплуатации, частотным диапазоном, габаритными размерами, интерфейсом измерительной части и версией программного обеспечения.
УСД-50 XX - ультразвуковой дефектоскоп с возможностью подключения двухкоординатных сканеров, функциями АРД, TOFD:
УСД-50 IPS - базовая модель классического дефектоскопа;
УСД-50 LFS - базовая модель низкочастотного классического дефектоскопа;
УСД-50 ФР - модель с возможностью работы с фазированными решетками.
УСД-46 XX- облегченная по габаритам и массе модель без возможности подключения сканеров:
УСД-46 Pro - классический высокочастотный дефектоскоп;
УСД-46 ФР - дефектоскоп с возможностью работы с фазированными решетками;
УСД-46 LF - низкочастотный классический дефектоскоп;
УСД-46 Lite - упрощенная модель.
УСД-20 ХХ - портативный дефектоскоп:
УСД-20 - портативный дефектоскоп с функцией толщиномера:
УСД-20СТ - портативный низкочастотный дефектоскоп со специальным ПО для контроля строительных конструкций;
УСД-20 LF - портативный низкочастотный дефектоскоп для контроля композитных материалов.
УСД-10 ХХ - упрощенная модель портативного дефектоскопа:
УСД-10 RF - упрощенная модель портативного высокочастотного дефектоскопа;
УСД-10 LF - упрощенная модель портативного низкочастотного дефектоскопа для контроля композитных материалов
С дефектоскопами могут использоваться пьезоэлектрические преобразователи производства ООО «НВП «КРОПУС», работающие на частотах от 0,02 до 5 МГц для низкочастотных версий и на частотах от 0,4 до 20 МГц для высокочастотных.
Наименование дефектоскопа, модификация и заводской номер в числовом формате указаны на этикетке на задней панели прибора. На передней панели - условное дизайнерское обозначение серии дефектоскопов.
Общий вид дефектоскопов представлен на рисунке 1.
Пломбирование дефектоскопов не предусмотрено.

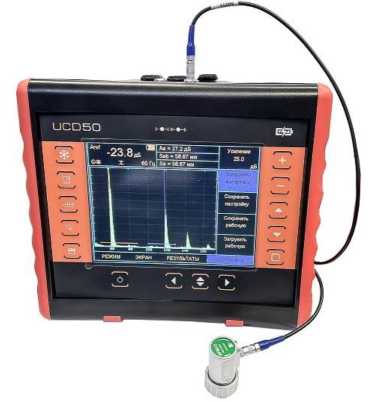

УСД-50 IPS, УСД-50 LFS

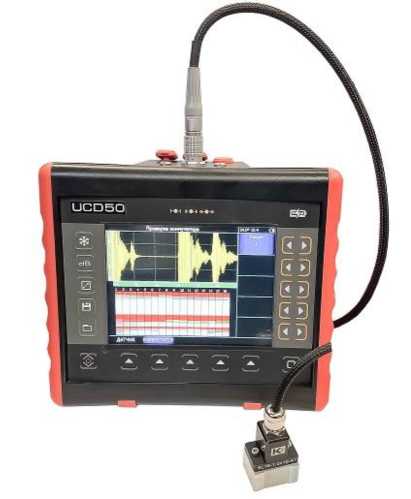

УСД-50 ФР

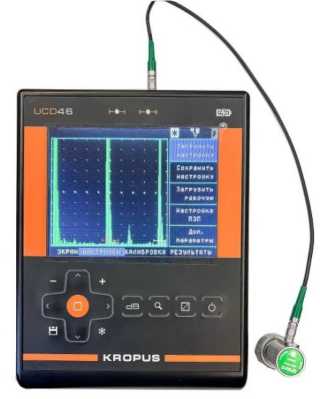

УСД-46 ХХ

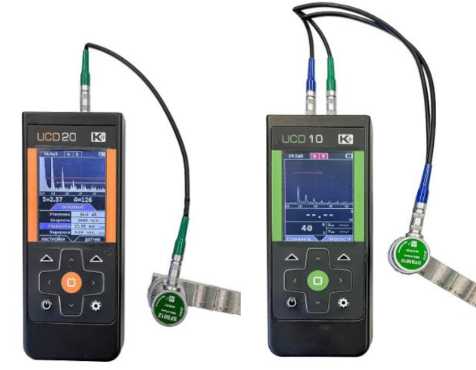

УСД-20 XX, УСД-10 ХХ
Рисунок 1 - Общий вид дефектоскопов ультразвуковых серии УСД
Цвет корпуса электронного блока может отличаться от представленного на рисунке.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Блок электронный |
1 шт. | |
|
Блок питания / зарядное устройство |
1 шт. | |
|
ПЭП |
1 компл.* | |
|
Кабель соединительный для ПЭП |
2 шт. | |
|
Кабель для подключения к ПК |
1 шт. | |
|
Диск с программным обеспечением |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 203-16-2021 |
1 экз. |
|
Сумка (кейс) для транспортировки и хранения |
1 шт |
- тип и количество преобразователей определяются при заказе.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Размах импульса возбуждения (от пика до пика), В, не менее |
100 |
|
Диапазон измерений временных интервалов, мкс
|
от 1 до 999 от 1 до 2000 от 1 до 9999 от 1 до 300 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс где Т - измеренное значение временного интервала, мкс |
± (0,05 + 0,01-Т) |
|
Диапазон измерений толщины изделия, глубины и координат залегания дефектов*, мм |
от 0,5 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений толщины изделия, глубины и координат залегания дефектов в диапазоне, мм где S - измеренное значение толщины изделия, глубины или координат дефектов, мм |
± (0,1 + 0,05-S)* |
|
* диапазон измерений зависит от характеристик подключенного ПЭП и указан в приложении А руководства по эксплуатации | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допускаемое отклонение установки усиления в диапазоне от 0 до 50 дБ, дБ |
±2,0 |
|
Допускаемое отклонение измерений амплитуды сигнала в диапазоне от 20 до |
±1,0 |
|
100 % высоты экрана, дБ | |
|
Количество каналов для датчиков ФР, шт.: | |
|
- УСД-50 ФР |
32 |
|
- УСД-46 ФР |
16 |
|
Предел изменения усиления, дБ, не менее |
80 |
|
Диапазон показаний толщины изделия, глубины и координат залегания дефектов для стали, мм | |
|
- УСД-50 ФР, УСД-46 ХХ, УСД-20СТ, УСД-20 LF, УСД-10 LF |
от 0 до 2900 |
|
- УСД-50 IPS |
от 0 до 5950 |
|
- УСД-50 LFS |
от 0 до 29000 |
|
- УСД-20, УСД-10 RF |
от 0 до 500 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы, ч, не менее |
4 |
|
Напряжение электрического питания, В - от сети через блок питания с выходным напряжением | |
|
УСД-50 ХХ, УСД-46 ХХ |
15 |
|
УСД-20 ХХ, УСД-10 ХХ |
5 |
|
- аккумуляторный блок | |
|
УСД-50 ХХ |
10,8 |
|
УСД-46 ХХ |
11,1 |
|
УСД-20 ХХ, УСД-10 ХХ |
3,7 |
|
Габаритные размеры дефектоскопа, длина х ширина х высота, мм, не более | |
|
- УСД-50 XX |
240 х 210 х 90 |
|
- УСД-46 XX |
205 х 160 х 43 |
|
- УСД-20 XX, УСД-10 ХХ |
148 х 64 х 25 |
|
Масса измерительного блока, кг, не более | |
|
- УСД-50 XX |
1,5 |
|
- УСД-46 XX |
1,0 |
|
- УСД-20 XX, УСД-10 ХХ |
0,3 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от -30 до +50 |
|
- относительная влажность воздуха, % |
до 95 (без конденсации) |
