Номер по Госреестру СИ: 85064-22
85064-22 Газоанализаторы стационарные фотоионизационные
(RAEGuard 2 PID FGM-2001)
Назначение средства измерений:
Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID FGM-2001 (далее -газоанализаторы) предназначены для измерений объемной доли вредных газов (трифторхло-рэтилена, 1,3-гексафторбутадиена) в воздухе.
Внешний вид.
Газоанализаторы стационарные фотоионизационные
Рисунок № 1
Внешний вид.
Газоанализаторы стационарные фотоионизационные
Рисунок № 2
Общие сведения
Дата публикации - 06.04.2022
Срок свидетельства -
Номер записи - 187106
ID в реестре СИ - 1398536
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма"Honeywell Analytics Ltd.", Великобритания; Производственная площадка: фирма"RAE Systems (Shanghai) Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².
В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.
Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.
Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.
Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".
Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 17
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№811 от 2022.04.01 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Газоанализаторы стационарные фотоионизационные (RAEGuard 2 PID FGM-2001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
85064-22 Газоанализаторы стационарные фотоионизационные (RAEGuard 2 PID FGM-2001) Фирма"Honeywell Analytics Ltd.", Великобритания; Производственная площадка: фирма"RAE Systems (Shanghai) Inc." (КИТАЙ ) |
16298-09 Газоанализаторы (Колион-1) ООО "Бюро аналитического приборостроения "Хромдет-Экология" (РОССИЯ г.Москва) |
|
85064-22 Газоанализаторы стационарные фотоионизационные (RAEGuard 2 PID FGM-2001) Фирма"Honeywell Analytics Ltd.", Великобритания; Производственная площадка: фирма"RAE Systems (Shanghai) Inc." (КИТАЙ ) |
63799-16 Газоанализаторы (ЭССА-М) ООО "Бюро аналитического приборостроения "Хромдет-Экология" (РОССИЯ г.Москва) |
|
85064-22 Газоанализаторы стационарные фотоионизационные (RAEGuard 2 PID FGM-2001) Фирма"Honeywell Analytics Ltd.", Великобритания; Производственная площадка: фирма"RAE Systems (Shanghai) Inc." (КИТАЙ ) |
89384-23 Газоанализаторы (Эко-GD) Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85064-22 |
Газоанализаторы стационарные фотоионизационные , RAEGuard 2 PID FGM-2001 Фирма"Honeywell Analytics Ltd.", Великобритания; Производственная площадка: фирма"RAE Systems (Shanghai) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Газоанализаторы (Эко-GD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 37 | 7 | 24 | 13 | 0 | 37 | 24 | 13 |
Стоимость поверки Газоанализаторы (Эко-GD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для измерений содержания определяемых компонентов.
Основные функции встроенного программного обеспечения:
-
- прием и обработка измерительной информации от первичного измерительного преобразователя;
-
- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;
-
- проведение градуировки газоанализаторов;
-
- самодиагностику аппаратной части газоанализатора.
В встроенном программном обеспечении реализованы следующие основные алгоритмы:
-
1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
-
2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
-
3) непрерывная самодиагностика аппаратной части сигнализаторов;
-
4) выдача информации по цифровому каналу связи RS-485.
Уровень защиты встроенного программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RAEGuard 2 PID firmware |
|
Номер версии (идентификационный номер) ПО |
V2.00 |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на корпусе газоанализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийметодика измерений приведена в разделе 7 руководства по эксплуатации «Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID FGM-2001. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным фотоионизационным RAEGuard 2 PID FGM-2001Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта № 2315 от 31.12.2020 г.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «Honeywell Analytics Ltd», Великобритания
Изготовитель
Фирма «Honeywell Analytics Ltd», ВеликобританияАдрес: Hatch Pond House, 4 Stinsford Road, Nuffield Industrial Estate,
Poole, Dorset BH17 0RZ.
Web-сайт: http://www.honeywellanalytics.com
Производственная площадка: фирма «RAE Systems (Shanghai) Inc.», 990 East Huiwang Road, Jiading District, Shanghai 201815, Китай.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID FGM-2001 являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия газоанализаторов фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения (лампа с энергией ионизации 10,6 эВ).
Отбор пробы принудительный, за счет встроенного побудителя расхода (мембранный насос).
Газоанализаторы выпускаются в модели FGM-2001.
Конструктивно газоанализаторы выполнены одноблочными в окрашенном корпусе из нержавеющей стали марки 316L. На лицевой панели газоанализатора находятся светодиодный индикатор STATUS, жидкокристаллические дисплей с подсветкой и бесконтактные кнопки управления «+», «mode» и «-». Крышка корпуса имеет смотровое стеклянное окно, соединение с корпусом резьбовое. Доступ к органам управления газоанализатора возможен с помощью магнитного инструмента без открывания крышки корпуса. В верхней части корпуса расположены резьбовые отверстия (3/4” NPT с наружной резьбой) для кабельных вводов информационных линий и линий питания, в нижней части корпуса располагается измерительный преобразователь DigiPID.
Конструктивно все газоанализаторы не отличаются друг от друга, отличие заключается только в установленной заводской градуировке на разные определяемые компоненты. Определяемые компоненты газоанализаторов указаны в таблице 1.
|
Зав. № газоанализатора |
Определяемый компонент |
|
D0370027A1 |
трифторхлорэтилен (C2F3CI) |
|
D0370021A1 | |
|
D0370038A1 | |
|
D0370023A1 | |
|
D0370033A1 | |
|
D0370035A1 | |
|
D0370032A1 | |
|
D0370034A1 | |
|
D0370034AB | |
|
D0370035AB |
|
Зав. № газоанализатора |
Определяемый компонент |
|
D0370036AB |
трифторхлорэтилен (C2F3CI) |
|
D0370037AB | |
|
D0370038AB | |
|
D0370039AB | |
|
D0370040AB | |
|
D0370030A1 |
1,3-гексафторбутадиен (C4F6) |
|
D0370025A1 | |
|
D0370026A1 | |
|
D0370037A1 | |
|
D0370028A1 | |
|
D0370022A1 | |
|
D0370031A1 |
Газоанализаторы имеют возможность настройки времени одного цикла измерений (в диапазоне от 10 до 300 с) и соотношения (в процентном выражении) времени работы мембранного насоса в цикле измерений к общему времени цикла (в диапазоне от 50 до 100 %).
Циклический режим работы насоса прерывается (насос переходит в непрерывный режим работы) в случае превышения измеренного значения содержания определяемого компонента установленного нижнего значения порога срабатывания сигнализации.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов;
- меню пользователя;
- информации о срабатывании сигнализации;
- служебной информации.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- светодиодная индикация о превышении заданных пороговых уровней;
- программируемые (три уровня срабатывания сигнализации) реле типа «сухой контакт» (до 30 В, 2 А);
- унифицированный аналоговый выходной сигнал постоянного тока (в диапазоне от 4 до 20 мА), соответствующий диапазону показаний газоанализаторов (от 0 до 100 млн-1);
- цифровой выходной сигнал RS-485, протокол ModBus.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводские номера наносятся на табличку на корпусе газоанализатора.
Общий вид газоанализаторов стационарных фотоионизационных RAEGuard 2 PID FGM-2001 представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

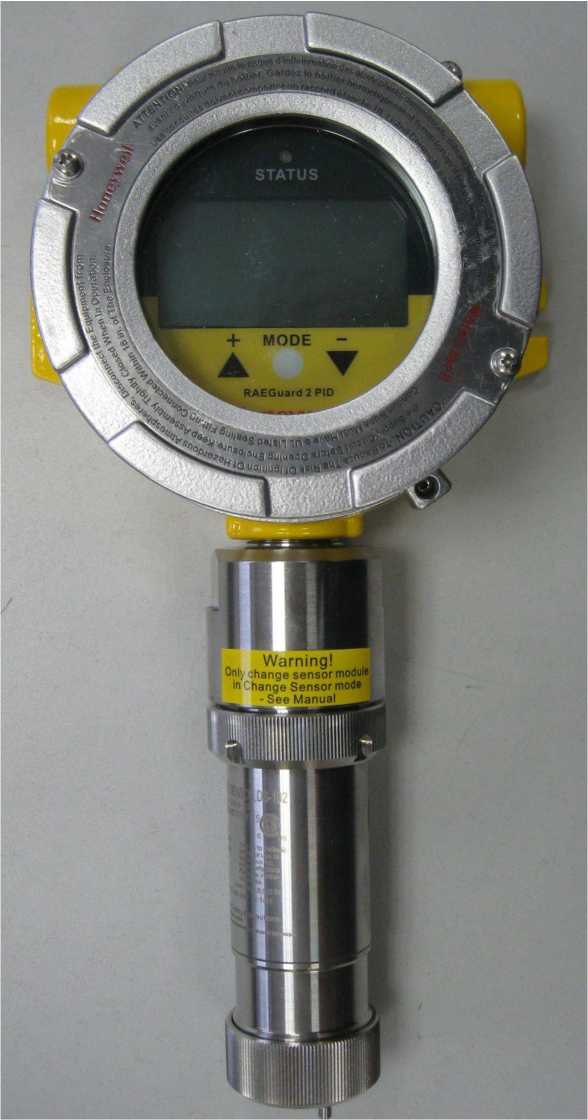

Рисунок 1 - Общий вид газоанализаторов

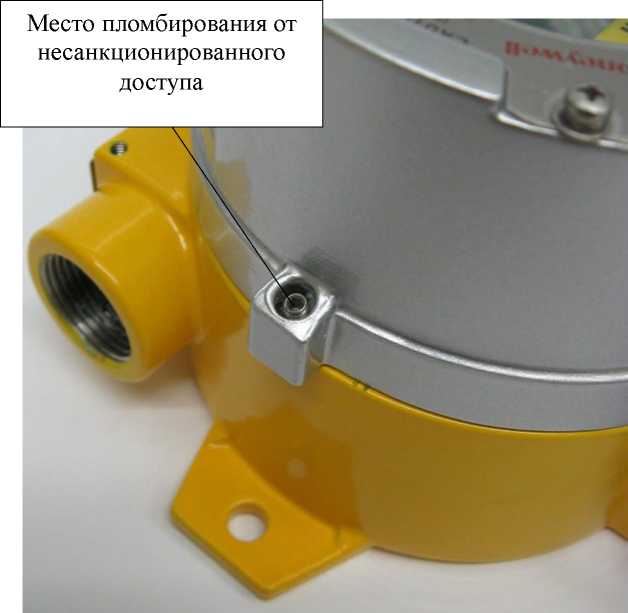

Рисунок 2 - Схема пломбирования газоанализаторов от несанкционированного доступа
Метрологические характеристики газоанализаторов приведены в таблицах 3 и 4.
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, зав. №№ D0370027A1, D0370021A1, D0370038A1, D0370023A1,
D0370033A1, D0370035A1, D0370032A1, D0370034A1, D0370034AB, D0370035AB, D0370036AB, D0370037AB, D0370038AB, D0370039AB, D0370040AB
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, млн-1 |
Диапазоны измерений объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности | |
|
приведенной, % |
относительной, % | |||
|
Трифторхлорэтилен (C2F3CI) |
от 0 до 100 |
от 0 до 5 включ. |
±25 |
- |
|
св. 5 до 10 |
- |
±25 | ||
|
Примечания:
| ||||
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, зав. №№ D0370030A1, D0370025A1, D0370026A1, D0370037A1,
D0370028A1, D0370022A1, D0370031A1
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, млн-1 |
Диапазоны измерений объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности | |
|
приведенной, % |
относительной, % | |||
|
1,3 -гексафторбутадиен (C4F6) |
от 0 до 100 |
от 0 до 5 включ. |
±25 |
- |
|
св. 5 до 10 |
- |
±25 | ||
|
Примечания:
| ||||
Таблица 5
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности |
0,5 |
|
Время прогрева газоанализаторов, мин, не более |
10 |
|
Наименование характеристики |
Значение |
|
Предел допускаемого времени установления выходного сигнала по уровню 0,9 (Т0,9д)1) |
30 |
|
Предел допускаемого изменения выходного сигнала газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности |
±1,0 |
|
Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности |
±1,0 |
|
Пределы допускаемой дополнительной погрешности газоанализатора при изменении атмосферного давления на каждые 3,3 кПа, в долях от пределов допускаемой основной приведенной погрешности |
±0,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 97,3 до 105,3 |
|
1) без учета цикличности включения встроенного насоса (цикличность настраивается пользователем в диапазоне от 10 до 300 с) | |
Таблица 6 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Электрическое питание газоанализаторов осуществляется постоянным током в диапазоне напряжений, В |
от 10 до 28 |
|
Электрическая мощность, потребляемая газоанализатором, Вт, не более |
5 |
|
Габаритные размеры газоанализатора, мм не более:
|
257 201 107 |
|
Масса, кг, не более |
3,5 |
|
Условия эксплуатации:
|
от -20 до +55 от 0 до 95 от 90 до 110 |
|
Степень защиты газоанализаторов от попадания внутрь корпуса пыли и воды по ГОСТ 14254 - 2015 |
IP65 |
|
Средний срок службы, лет1) |
10 |
|
Средняя наработка на отказ, ч |
40000 |
|
Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010, ГОСТ 31610.26-2012, маркировка взрывозащиты:
|
1 Ex d [ia Ga] IIC Т4 Gb X 0Ex ia IIC Т4 Ga X |
|
1) без учета срока службы лампы фотоионизационного детектора (2 года). | |
