Номер по Госреестру СИ: 85057-22
85057-22 Толщиномеры ультразвуковые
(µPELT-ts)
Назначение средства измерений:
Толщиномеры ультразвуковые pPELT-ts (далее - толщиномеры) предназначены для измерений толщины покрытий на металлических и неметаллических основаниях.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 3
Общие сведения
Дата публикации - 05.04.2022
Срок свидетельства - 30.03.2027
Номер записи - 187038
ID в реестре СИ - 1398451
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Imaginant Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№793 от 2022.03.30 ПРИКАЗ_Об утверждении типов средств измерений (23)
Наличие аналогов СИ: Толщиномеры ультразвуковые (µPELT-ts)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
85057-22 Толщиномеры ультразвуковые (µPELT-ts) "Imaginant Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
21391-13 Толщиномеры ультразвуковые (Булат-1М) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
|
85057-22 Толщиномеры ультразвуковые (µPELT-ts) "Imaginant Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
46425-11 Толщиномеры ультразвуковые (БУЛАТ 1S) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
|
85057-22 Толщиномеры ультразвуковые (µPELT-ts) "Imaginant Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
64154-16 Толщиномеры ультразвуковые (БУЛАТ 3) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Толщиномеры ультразвуковые (БУЛАТ 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Толщиномеры ультразвуковые (БУЛАТ 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Толщиномеры |iPELT-ts имеют в своем составе встроенное метрологически значимое программное обеспечение (далее - ПО) |iPELT Firmware, которое обеспечивает обработку, регистрацию и ведение архива результатов измерений и ПО PELT Manager, устанавливаемое на персональный компьютер, предназначенное для хранения и обработки результатов измерений.
ПО устанавливается на предприятии-изготовителе в процессе производства толщиномеров, доступ пользователей к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
liPELT Firmware |
PELT Manager |
|
Номер версии (идентификационный номер ПО, не ниже |
1.3.804 |
1.0.45.74 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделах «Начало работы» и «Подготовка к проведению измерений» «Толщиномеры ультразвуковые |iPELT-ts. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым g.PELT-tsГосударственная поверочная схема для средств измерений толщины покрытий в диапазоне значений от 1 до 120000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 3276.
Техническая документация «Imaginant Inc.», США
Изготовитель
«Imaginant Inc.», СШААдрес: 3800 Monroe Ave, Pittsford, NY, USA 14534
Тел.: +1 585 264 0480
E-mail: arap@imaginant.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120 0350
E-mail: info@autoprogress-m.ru
Принцип работы толщиномеров основан на ультразвуковом импульсном эхо-методе измерений, который использует свойства ультразвуковых колебаний отражаться от границы раздела сред с разными акустическими свойствами. С помощью преобразователей PELT V2175 или PELT-XER-M (далее - преобразователи) толщиномер облучает измеряемую поверхность коротким высокочастотным акустическим импульсом, который проникает в покрытие через контактную жидкость и отражается от поверхности. Измерение времени прохождения импульса от преобразователя до границы покрытия и назад в электронном блоке толщиномера пересчитывается в показание толщины покрытий.
Акустический контакт обеспечивается прижатием рабочей поверхности преобразователя толщиномера к поверхности контролируемого объекта через контактную жидкость.
Толщиномеры состоят из блока обработки информации и подключаемого к нему преобразователя.
Толщиномеры выпускаются в двух модификациях: uPts3 и uPts5, которые отличаются режимами работы.
Питание осуществляется от аккумуляторной батареи, устанавливаемых в расположенный в нижней части блока обработки информации батарейный отсек.
Заводской номер толщиномера в буквенно-числовом формате указывается на маркировочной наклейке, расположенной на корпусе прибора справа.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид толщиномеров представлен на рисунке 1. Общий вид преобразователей представлен на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3.

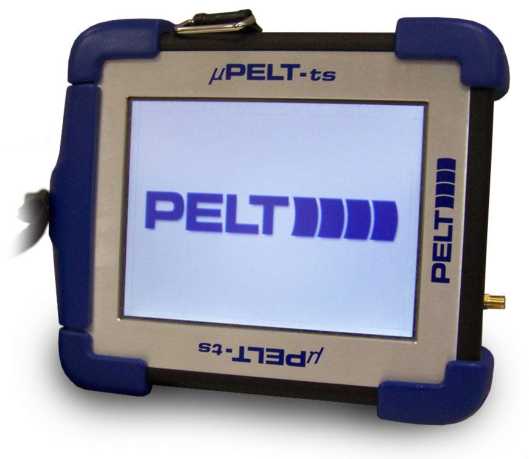

Рисунок 1 - Общий вид толщиномеров ультразвуковых |iPELT-ts

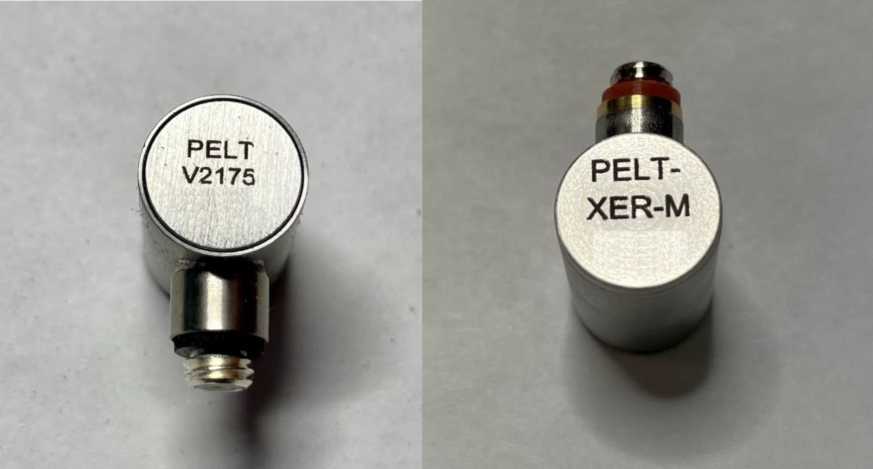

а) преобразователь PELT V2175; б) преобразователь PELT-XER-M Рисунок 2 - Общий вид преобразователей

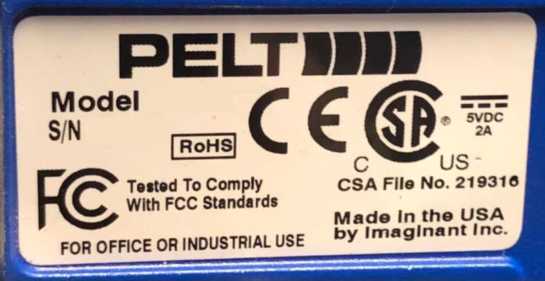

Рисунок 3 - Общий вид маркировочной таблички
В процессе эксплуатации толщиномер не предусматривает внешних механических или электронных регулировок. Пломбирование толщиномеров ультразвуковых |iPELT-ts не преду-
Лист № 3 Всего листов 5 смотрено. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Блок обработки информации |
1 шт. | |
|
Преобразователь* |
1 шт. | |
|
Измерительный кабель |
1 шт. | |
|
Батарея аккумуляторная |
1 шт. | |
|
Устройство зарядное |
1 шт. | |
|
Емкость с контактирующею средой (глицерин) |
1 шт. | |
|
Комплект прокладок из майлара |
1 комплект | |
|
Гибкий колпачок PELT FlexCaptm |
1 шт. | |
|
Сменный колпачок PELT WearCap |
1 шт. | |
|
Комплект ремней для ношения на запястье или на шее |
1 комплект | |
|
Кабель связи LiPEl.T-ts и ПК |
1 шт. | |
|
Блок питания со встроенной сетевой вилкой ^PELT -ts |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
* - модификация преобразователя выбирается по заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний толщины покрытий, мкм |
от 0 до 1000 |
|
Диапазон измерений толщины покрытий, мкм |
от 10 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм |
±(1,5+0,02-h), где h - измеряемая толщина в мкм |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 100 до 240 от 0,5 до 3 7 |
|
Диапазон рабочих температур, °C |
от +15 до +35 |
|
Габаритные размеры блока обработки информации (ДхШхВ), мм, не более |
185x150x50 |
|
Масса блока обработки информации, кг, не более |
1,2 |
