Номер по Госреестру СИ: 84964-22
84964-22 Трансформаторы тока
(IBR 0.5)
Назначение средства измерений:
Трансформаторы тока IBR 0.5 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 05.04.2022
Срок свидетельства -
Номер записи - 187021
ID в реестре СИ - 1398434
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 7 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "RITZ Instrument Transformers GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№774 от 2022.03.25 ПРИКАЗ_Об утверждении типов средств измерений (19)
№799 от 2015.07.10 О внесении изменений в приказ Госстандарта России от 27 апреля 1999 г. № 191 "О создании технического комитета по стандартизации ТК 416 "Гипербарическая техника"
Наличие аналогов СИ: Трансформаторы тока (IBR 0.5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "RITZ Instrument Transformers GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84964-22 |
Трансформаторы тока, IBR 0.5 "RITZ Instrument Transformers GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
85315-22 |
Трансформаторы тока, GS-12c "RITZ Instrument Transformers GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы тока (IBR 0.5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (IBR 0.5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографическим способом.
Сведения о методиках измерений
Сведения о методиках измеренийприведены в разделе 4 «Методы измерений» Паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока IBR 0.5Приказ Росстандарта от 27 декабря 2018 года № 2768 "Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока".
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологиии испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон (факс): (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип действия трансформаторов тока IBR 0.5 основан на свойствах трансформации переменного электрического тока. Возникающий переменный магнитный поток улавливается магнитопроводом, перпендикулярным направлению первичного тока. Этот поток создается переменным током первичной катушки и наводит ЭДС во вторичной обмотке. После подключения нагрузки начинает протекать электрический ток по вторичной цепи.
Трансформаторы по принципу конструкции - встроенные, предназначены для работы внутри бака выключателя или силового трансформатора, а также в воздушной среде. Первичной обмоткой трансформатора служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод. Высоковольтная изоляция обеспечивается изолятором ввода. Вторичная обмотка равномерно размещена на тороидальном магнитопроводе. Выводы вторичных обмоток подключаются внутри контактной коробки. Коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы тока IBR 0.5 с заводскими №№ 31202559, 31202560, 31202561, 31202562, 31202563, 31202564, 31202565.
Заводской номер нанесен на табличку технических данных трансформатора методом химпечати.
Нанесение знака поверки на трансформатор не предусмотрено. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.
Общий вид трансформаторов тока IBR 0.5 представлен на рисунке 1.
Конструкция трансформаторов обеспечивает ограничение доступа к определенным частям средства измерений в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Пломбирование трансформаторов не предусмотрено.

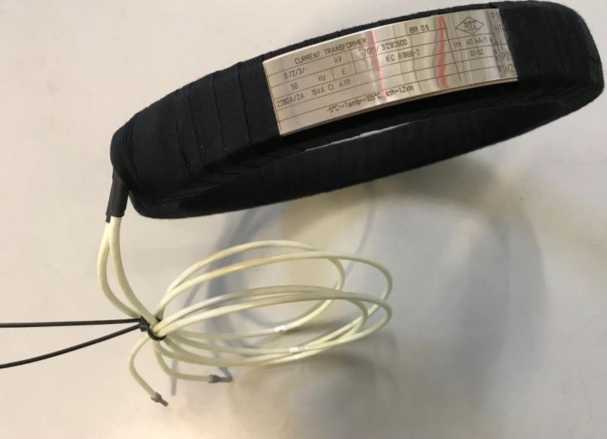

Рисунок 1 - Общий вид трансформаторов тока IBR 0.5,
зав №№ 31202559, 31202560, 31202561, 31202562, 31202563, 31202564, 31202565.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности вторичных обмоток для измерений и учета - для IBR 0.5, зав №№ 31202559 |
1,0 |
|
- для IBR 0.5, зав №№ 31202560, 31202561, 31202562 |
0,2 |
|
- для IBR 0.5, зав №№ 31202563, 31202564, 31202565 |
0,2S |
|
Номинальный первичный ток, А
|
228 600, 400, 300, 200 |
|
Номинальный ток вторичной обмотки, А
|
2 1 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos \2=0,8 В'А - для IBR 0.5, зав №№ 31202559 |
15 |
|
- для IBR 0.5, зав №№ 31202560, 31202561, 31202562 |
35, 30, 20, 15 |
|
- для IBR 0.5, зав №№ 31202563, 31202564, 31202565 |
10 |
|
Номинальный коэффициент безопасности приборов Кбном вторичных обмоток для измерений |
10 |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество вторичных обмоток, шт |
1 |
|
Габаритные размеры (диаметр х ширина), не более, мм |
400 х 60 |
|
Масса, не более, кг: |
16 |
|
Условия эксплуатации:
|
от -25 до +40 от 30 до 98 от 84 до 107 |
