АИИС КУЭ представляет собой многофункциональную, четырёхуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (далее -ИВКЭ), включающий в себя устройство сбора и передачи данных ЭКОМ-3000 (далее - УСПД) со встроенным приемником сигналов точного времени (далее - УСВ), принимающим сигналы точного времени от спутников глобальной системы позиционирования ГЛОНАСС/GPS, и каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД) филиала ПАО «Россети Волга» - «Самарские распределительные сети» с автоматизированными рабочими местами персонала (далее - АРМ), устройством синхронизации времени УСВ-2 (далее - УСВ-2), программным обеспечением (далее - ПО) ПК «Энергосфера» и каналообразующей аппаратурой.

• 4- й уровень - ИВК, включающий в себя сервер БД АО «Самараинвестнефть», АРМ, устройство синхронизации системного времени УССВ-2 (далее - УССВ-2), ПО «АльфаЦЕНТР» и каналообразующую аппаратуру.

Измерительные каналы (далее - ИК) состоят из четырёх уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчика для ИК № 1 поступает на входы УСПД, где осуществляется хранение измерительной информации, ее накопление и передача накопленных данных на сервер БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ. На сервере БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

Цифровой сигнал с выходов счетчиков для ИК №№ 2-3 поступает на сервер БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

Цифровой сигнал с выходов счетчиков для ИК №№ 4-7 поступает на сервер БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На ИВК третьего уровня АИИС КУЭ ежесуточно выполняется формирование и хранение поступающей информации, оформление справочных и отчетных документов, передача информации о результатах измерений, состоянии средств измерений в формате XML-макетов в ИВК четвертого уровня АИИС КУЭ с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP.

На верхнем ИВК четвертого уровня АИИС КУЭ выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

Сервер БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц (предприятий потребителей, сетевых организаций, смежных субъектов оптового рынка электрической энергии и мощности (далее - ОРЭМ) и др.), получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Сервер БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ субъекта ОРЭМ, а также в филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АРМ субъекта ОРЭМ по сети Internet с использованием электронной подписи (ЭП) раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС».

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК, ИВКЭ, ИВК третьего уровня АИИС КУЭ и ИВК четвертого уровня АИИС КУЭ. АИИС КУЭ оснащена:

• - УСВ в составе ИВКЭ, на основе приемника сигналов точного времени, встроенного в УСПД, принимающим сигналы точного времени от спутников глобальной системы позиционирования ГЛОНАСС/GPS;

• - УСВ-2 в составе ИВК третьего уровня АИИС КУЭ, на основе приемника сигналов точного времени, принимающим сигналы точного времени от навигационных систем ГЛОНАСС/GPS;

• - УССВ-2 в составе ИВК четвертого уровня АИИС КУЭ, на основе приемника сигналов точного времени, принимающим сигналы точного времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS.

УСВ в составе ИВКЭ, обеспечивает автоматическую коррекцию часов УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и времени УСВ более чем на ±1 с. Коррекция часов счетчика для ИК № 1 проводится при расхождении часов счетчика и времени УСПД более чем на ±2 с.

УСВ-2 в составе ИВК третьего уровня АИИС КУЭ обеспечивает автоматическую коррекцию часов сервера БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ. Коррекция часов сервера БД филиала ПАО «Россети Волга»

• - «Самарские распределительные сети» третьего уровня АИИС КУЭ проводится при расхождении часов сервера БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ и времени УСВ-2 более чем на ±1 с. Коррекция часов счетчиков для ИК №№ 2-3 проводится при расхождении часов счетчиков и времени сервера БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ более чем на ±2 с.

УССВ-2 в составе ИВК четвертого уровня АИИС КУЭ обеспечивает автоматическую коррекцию часов сервера БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ. Коррекция часов сервера БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ проводится при расхождении часов сервера БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ и времени УССВ-2 более чем на ±1 с. Коррекция часов счетчиков для ИК №№ 4-7 проводится при расхождении часов счетчиков и времени сервера БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД и УСПД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер указывается типографским способом в паспорте-формуляре АИИС КУЭ.

В комплект поставки АИИС КУЭ входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Продолжение таблицы 4

Измерительные каналы (далее - ИК) состоят из четырёх уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчика для ИК № 1 поступает на входы УСПД, где осуществляется хранение измерительной информации, ее накопление и передача накопленных данных на сервер БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ. На сервере БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

Цифровой сигнал с выходов счетчиков для ИК №№ 2-3 поступает на сервер БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

Цифровой сигнал с выходов счетчиков для ИК №№ 4-7 поступает на сервер БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На ИВК третьего уровня АИИС КУЭ ежесуточно выполняется формирование и хранение поступающей информации, оформление справочных и отчетных документов, передача информации о результатах измерений, состоянии средств измерений в формате XML-макетов в ИВК четвертого уровня АИИС КУЭ с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP.

На верхнем ИВК четвертого уровня АИИС КУЭ выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

Сервер БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц (предприятий потребителей, сетевых организаций, смежных субъектов оптового рынка электрической энергии и мощности (далее - ОРЭМ) и др.), получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Сервер БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ субъекта ОРЭМ, а также в филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АРМ субъекта ОРЭМ по сети Internet с использованием электронной подписи (ЭП) раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС».

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК, ИВКЭ, ИВК третьего уровня АИИС КУЭ и ИВК четвертого уровня АИИС КУЭ. АИИС КУЭ оснащена:

• - УСВ в составе ИВКЭ, на основе приемника сигналов точного времени, встроенного в УСПД, принимающим сигналы точного времени от спутников глобальной системы позиционирования ГЛОНАСС/GPS;

• - УСВ-2 в составе ИВК третьего уровня АИИС КУЭ, на основе приемника сигналов точного времени, принимающим сигналы точного времени от навигационных систем ГЛОНАСС/GPS;

• - УССВ-2 в составе ИВК четвертого уровня АИИС КУЭ, на основе приемника сигналов точного времени, принимающим сигналы точного времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS.

УСВ в составе ИВКЭ, обеспечивает автоматическую коррекцию часов УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и времени УСВ более чем на ±1 с. Коррекция часов счетчика для ИК № 1 проводится при расхождении часов счетчика и времени УСПД более чем на ±2 с.

УСВ-2 в составе ИВК третьего уровня АИИС КУЭ обеспечивает автоматическую коррекцию часов сервера БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ. Коррекция часов сервера БД филиала ПАО «Россети Волга»

• - «Самарские распределительные сети» третьего уровня АИИС КУЭ проводится при расхождении часов сервера БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ и времени УСВ-2 более чем на ±1 с. Коррекция часов счетчиков для ИК №№ 2-3 проводится при расхождении часов счетчиков и времени сервера БД филиала ПАО «Россети Волга» - «Самарские распределительные сети» третьего уровня АИИС КУЭ более чем на ±2 с.

УССВ-2 в составе ИВК четвертого уровня АИИС КУЭ обеспечивает автоматическую коррекцию часов сервера БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ. Коррекция часов сервера БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ проводится при расхождении часов сервера БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ и времени УССВ-2 более чем на ±1 с. Коррекция часов счетчиков для ИК №№ 4-7 проводится при расхождении часов счетчиков и времени сервера БД АО «Самараинвестнефть» четвертого уровня АИИС КУЭ более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД и УСПД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер указывается типографским способом в паспорте-формуляре АИИС КУЭ.

В АИИС КУЭ используются:

• 1. ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1.1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1.1 - Идентификационные данные ПО ПК «Энергосфера»

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

• 2. ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1.2. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

  Таблица 1.2 - Идентификационные данные ПО «АльфаЦЕ'	НТР»
  Идентификационные признаки	Значение
  1	2
  Идентификационное наименование ПО	ПО «АльфаЦЕНТР» Библиотека ac metrology.dll
  Номер версии (идентификационный номер) ПО	не ниже 12.01
  Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
  Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

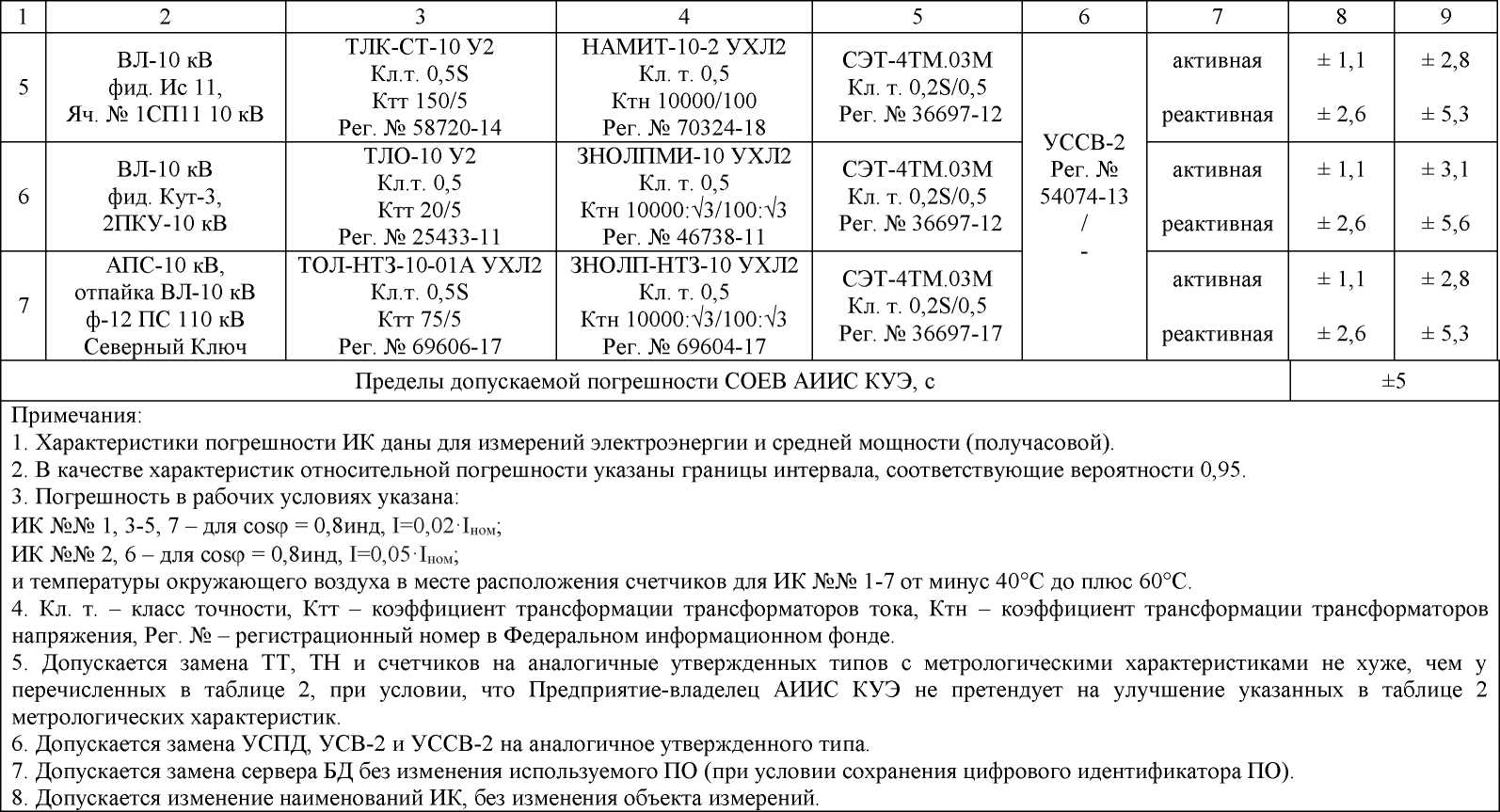

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Продолжение таблицы 2

9. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Продолжение таблицы 3

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера БД и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком.

• - журнал сервера БД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике, УСПД и сервере БД.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера БД;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - УСПД;

• - сервера БД.

Возможность коррекции времени:

• - счетчиков (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - сервера БД (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).
