Номер по Госреестру СИ: 84983-22
84983-22 Твердомеры Роквелла
(Qness 150)
Назначение средства измерений:
Твердомеры Роквелла Qness 150 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Внешний вид.
Твердомеры Роквелла
Рисунок № 2
Внешний вид.
Твердомеры Роквелла
Рисунок № 3
Общие сведения
Дата публикации - 30.03.2022
Срок свидетельства - 25.03.2027
Номер записи - 186989
ID в реестре СИ - 1398292
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод.Qness 150 CS ECO, мод. Q150CS ECO, Qness 150 CS ECO, Qness 150 CS,
Производитель
Изготовитель - Фирма "ATM Qness GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 8
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№773 от 2022.03.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Твердомеры Роквелла (Qness 150)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ATM Qness GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80002-20 07.12.2025 |
Твердомеры универсальные , Qness 250 EVO, Qness 750 EVO, Qness 3000 EVO Фирма "ATM Qness GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
84983-22 25.03.2027 |
Твердомеры Роквелла, Qness 150 Фирма "ATM Qness GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
85992-22 01.07.2027 |
Твердомеры Виккерса, Qness Фирма "ATM Qness GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Кто поверяет Твердомеры Роквелла (Qness 150)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 2 | 2 | 0 | 3 | 2 | 1 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Твердомеры Роквелла (Qness 150)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модификаций | |||
|
Qness 150 R |
Qness 150 CS ECO |
Qness 150 RCS, Qness 150 RC | ||
|
Идентификационное наименование ПО |
Qpix T2 |
Qpix Control2* |
Qpix TE |
Qpix PLC |
|
Номер версии (идентификационный номер) ПО |
не ниже v 2.4.2.1 |
не ниже v 2.4.2.2 |
не ниже v 1.2.0.8 |
не ниже v010105 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | ||||
|
* В соответствии с заказом | ||||
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главах 3 - 6 документа Qness 150 - 01 РЭ «Твердомеры Роквелла Qness 150. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла Qness 150ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»
ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»
Приказ Росстандарта № 3462 от 30.12.2019 «Об утверждении государственной поверочной схемы для средств измерения твердости по шкалам Роквелла и Супер-Роквелла»
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «ATM Qness GmbH», Австрия.Адрес: Reitbauernweg 26, 5440 Golling, Austria
Телефон: +43 6244 34393
Факс: +43 6244 34393-30
E-mail: info@qatm.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в следующих модификациях: Qness 150 CS ECO, Qness 150 R, Qness 150 RCS, Qness 150 RC. Модификации твердомеров отличаются конструкцией, диапазоном прикладываемых нагрузок, габаритными размерами и массой, а также степенью автоматизации процесса измерений.
Твердомеры Qness 150 RCS и Qness 150 RC предназначены только для измерения твердости по шкале Роквелла С.
Таблица 1 - Символы в обозначении модификаций и соответствующие им опции, поддерживаемые в твердомерах_______________________________________________________
|
Наличие опций в модификации твердомера |
Символ |
|
Наличие мотора привода регулировки положения измерительного модуля по вертикали |
R |
|
Наличие винтового стола |
CS ECO |
|
Наличие винтового стола и возможность встраивания в автоматическую линию |
RCS |
|
Наличие винтового стола и возможность встраивания в автоматическую линию и большие относительно модификации «RCS» габаритные размеры, масса и габариты рабочего пространства |
RC |
Общий вид твердомеров с указанием мест нанесения знака утверждения типа и маркировочной таблички приведён на рисунках 1-4.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 4.

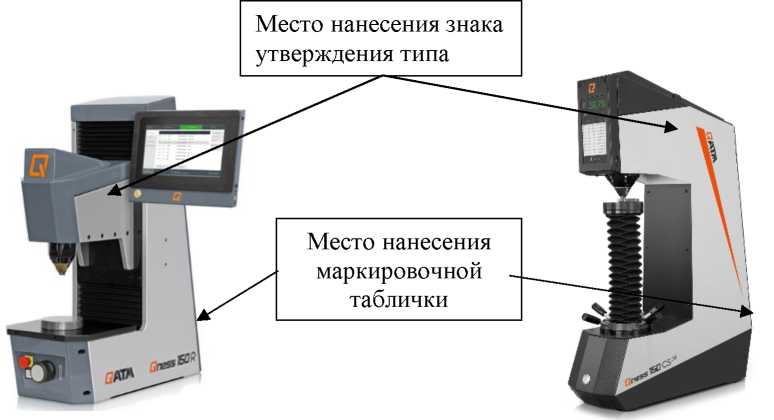

РисУнок 1 -Общий вид твердомеров Роквелла Рисунок 2 - Общий вид твердомеров
Qness 150 R Роквелла Qness 150 CS ECO
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид твердомеров
Роквелла Qness 150 RCS
Место нанесения маркировочной таблички
Рисунок 4 - Общий вид твердомеров
Роквелла Qness 150 RC
Таблица 7 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер Роквелла |
Qness 150 CS ECO или Qness 150 R, или Qness 150 RCS, или Qness 150 RC * |
1 шт. |
|
Испытательный столик 0 100 мм |
- |
1 шт. |
|
Персональный компьютер ** |
- |
1 шт. |
|
Принадлежности |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
Qness 150 - 01 РЭ |
1 экз. |
|
* В соответствии с заказом. ** для твердомеров Qness 150 R в соответствии с заказом. | ||
Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
|
HRA |
от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. |
±2,0 HRA ±1,2 HRA |
0,8 |
|
HRB(W) |
от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ. |
±3,0 HRB(W) ±2,0 HRB(W) |
1,2 |
|
HRC |
от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
|
HRD |
от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. |
±2,0 HRD ±1,5 HRD |
0,8 |
|
HRE(W) |
от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ. |
±2,5 HRE(W) ±2,0 HRE(W) |
1,2 |
|
HRF(W) |
от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ. |
±3,0 HRF(W) ±2,0 HRF(W) |
1,2 |
|
HRG(W) |
от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRg(w) до 94 HRg(w) включ. |
±6,0 HRG(W) ±4,5 HRG(W) ±3,0 hrg(w) |
1,2 |
|
HRH(W) |
от 80 HRH(W) до 100 HRH(W) включ. |
±2,0 HRH(W) |
1,2 |
Продолжение таблицы 3
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
|
HRK(W) |
от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ. |
±4,0 HRK(w) ±3,0 HRK(W) ±2,0 HRK(W) |
1,2 |
|
П р и м е ч а н и я:
| |||
Таблица 4 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла
|
Шкала Супер-Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости, не более |
|
HR15N |
от 70 HR15N до 90 HR15N * |
±2,0 HR15N |
1,2 |
|
от 90 HR15N до 94 HR15N включ. |
±1,0 HR15N |
1,0 | |
|
HR30N |
от 40 HR30N до 76 HR30N * |
±2,0 HR30N |
1,2 |
|
от 76 HR30N до 86 HR30N включ. |
±1,0 HR30N |
1,0 | |
|
HR45N |
от 20 HR45N до 78 HR45N включ. |
±2,0 HR45N |
1,2 |
|
HR15T(W) |
от 62 HR15T(W) до 93 HR15T(W) включ. |
±3,0 HR15T(W) |
2,4 |
|
HR30T(W) |
от 15 HR30T(W) до 70 HR30T(W) включ. |
±3,0 HR30T(W) |
2,4 |
|
св 70 HR30T(w) до 82 HR30T(w) включ. |
±2,0 HR30t(w) |
2,0 | |
|
HR45T(W) |
от 10 HR45T(W) до 72 HR45T(W) включ. |
±3,0 HR45T(W) |
2,4 |
|
П р и м е ч а н и я: | |||
|
1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон. | |||
|
2 Метрологические характеристики действительны для 5 измерений. | |||
Таблица 5 - Технические характеристики твердомеров по испытательным нагрузкам для шкал Роквелла и Супер-Роквелла___________________________________________________________
|
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | |
|
Шкала Роквелла | ||||
|
HRA, HRF(W), HRH(W) |
98,07 |
588,4 |
±2,0 |
±0,5 |
|
HRB(W), HRE(W), HRD |
980,7 | |||
|
HRC, HRG(W), HRK(W) |
1471 | |||
|
Шкала Супер-Роквелла | ||||
|
HR15N, HR15T(W) |
29,42 |
147,1 |
±2,0 |
±0,66 |
|
HR30N, HR30t(w) |
294,2 | |||
|
HR45N, HR45t(w) |
441,3 | |||
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Габаритные размеры твердомеров, мм, не более: - Qness 150 RCS | |
|
длина |
756 |
|
ширина |
308 |
|
высота |
1000 |
|
- Qness 150 RC | |
|
длина |
796 |
|
ширина |
319 |
|
высота |
1250 |
|
- Qness 150 CS ECO | |
|
длина |
567 |
|
ширина |
227 |
|
высота |
875 |
|
- Qness 150 R | |
|
длина |
554 |
|
ширина |
530 |
|
высота |
912 |
|
Масса, кг, не более: - Qness 150 R |
130 |
|
- Qness 150 CS ECO |
80 |
|
- Qness 150 RCS |
250 |
|
- Qness 150 RC |
300 |
