Номер по Госреестру СИ: 84878-22
84878-22 Датчики температуры
(Pentronic)
Назначение средства измерений:
Датчики температуры Pentronic (далее по тексту - датчики) предназначены для измерений температуры неагрессивных к материалу защитной арматуры жидких и газообразных сред.
Внешний вид.
Датчики температуры
Рисунок № 1
Внешний вид.
Датчики температуры
Рисунок № 2
Внешний вид.
Датчики температуры
Рисунок № 3
Внешний вид.
Датчики температуры
Рисунок № 4
Общие сведения
Дата публикации - 21.03.2022
Срок свидетельства - 17.03.2027
Номер записи - 186936
ID в реестре СИ - 1398105
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТРТ12, ТРТ-31, ТРТ 12 Tetra Pak, ТПТ-20, ТПТ-26, ТПТ-30, ТПТ-31, ТМТ-26, нет модификации, модель TPT12, модели ТРТ12, мод. ТРТ12, мод. TPT12, мод. Pentronic TPT12, TPT31, TPT12, TPT 12, Pentronic мод. ТРТ12,
Производитель
Изготовитель - Pentronic AB
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок - 265
Выдано извещений - 7
Кол-во периодических поверок - 233
Кол-во средств измерений - 80
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№652 от 2022.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики температуры (Pentronic)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Датчики температуры (Pentronic)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 12 | 4 | 0 | 12 | 0 | 12 | 0 | 12 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 5 | 0 | 5 | 4 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 96 | 9 | 87 | 0 | 79 | 9 | 70 | |||
| ООО "ПМ" (RA.RU.312573) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 8 | 3 | 5 | 0 | 8 | 3 | 5 | ||
| ООО «Метроконтроль» (RA.RU.314002) | 7 | 3 | 0 | 7 | 1 | 7 | 0 | 7 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 33 | 17 | 0 | 33 | 0 | 33 | 0 | 33 | ||
| ООО "МЕТР-М" (RA.RU.312238) | 20 | 12 | 8 | 1 | 20 | 12 | 8 | |||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 23 | 23 | 0 | 23 | 0 | 23 | 0 | 23 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 32 | 16 | 0 | 32 | 0 | 32 | 0 | 32 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 5 | 4 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики температуры (Pentronic)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
3295 | 2992 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3250 | 2992 |
|
ФБУ Пензенский ЦСМ Пензенская область |
2431 | 2992 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры PentronicГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Стандарт предприятия Pentronic AB, Швеция на датчики температуры Pentronic.
Изготовитель
Pentronic AB, ШвецияАдрес: Bergsliden 1, SE-593 96, VASTERVIK, SWEDEN
Телефон: +46 (0)490 258500
E-mail: info@pentronic.se
Web-сайт: www.pentronic.se
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчиков температуры основан на преобразовании сигнала от платинового чувствительного элемента сопротивления (ЧЭ) с номинальной статической характеристикой типа «Pt100» в унифицированный выходной сигнал постоянного тока от 4 до 20 мА или в цифровой сигнал для подключения к шине PLB.
Датчики конструктивно выполнены в виде корпуса из нержавеющей стали со встроенным ЧЭ погружного типа, монтажными элементами и стандартным разъемом типоразмера М12 для подключения к внешним устройствам. Внутри корпуса датчика расположен блок электроники с микроконтроллером. Конструкция датчика представляет моноблочную сварную конструкцию или же может состоять из двух частей, соединенных гибким кабелем. Датчики оснащены кабелем, соединяющим монтажную часть датчика и блок электроники.
Датчики температуры Pentronic изготавливаются следующих моделей: TPT12 (альтернативное обозначение PAT1101), TPT31 (PLT1101). Модели имеют исполнения различающиеся по метрологическим и техническим характеристикам, а также по конструкции.
Датчики модели TPT31 (PLT1101) имеют цифровой выходной сигнал для подключения к шине PLB и используются в комплекте с сетевым шлюзом TPG12 (PLG1242). Сетевой шлюз является устройством для подключения датчиков и передачи информации между компьютерными сетями с разными протоколами данных. Связь с сетевым шлюзом и снятие показаний осуществляется при помощи персонального компьютера со стандартным программным обеспечением по интерфейсу Ethernet или при помощи специализированного программного обеспечения по стандарту PROFINET.
Датчик может быть подключен непосредственно к электронному устройству устройству (см. рисунок 1а) или с помощью кабеля (см. рисунок 1b).
Датчики модели TPT12 (PAT1101) оснащены встроенным цифро-аналоговым преобразователем для формирования аналогового унифицированный выходного сигнала постоянного тока от 4 до 20 мА.
Нанесение знака поверки на датчик не предусмотрено.
Фотографии общего вида датчиков с указанием мест расположения серийных номеров, а также фотография сетевого шлюза TPG12 (PLG1242) представлены на рисунках 1-4.
Рисунок 1а - Общий вид датчиков температуры Pentronic без соединительного кабеля
Рисунок 1б - Общий вид датчиков температуры Pentronic с соединительным кабелем

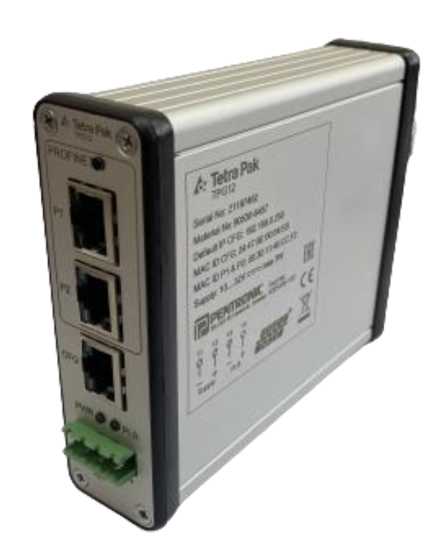

Рисунок 2 - Общий вид сетевого шлюза TGP12 (PLG1242)

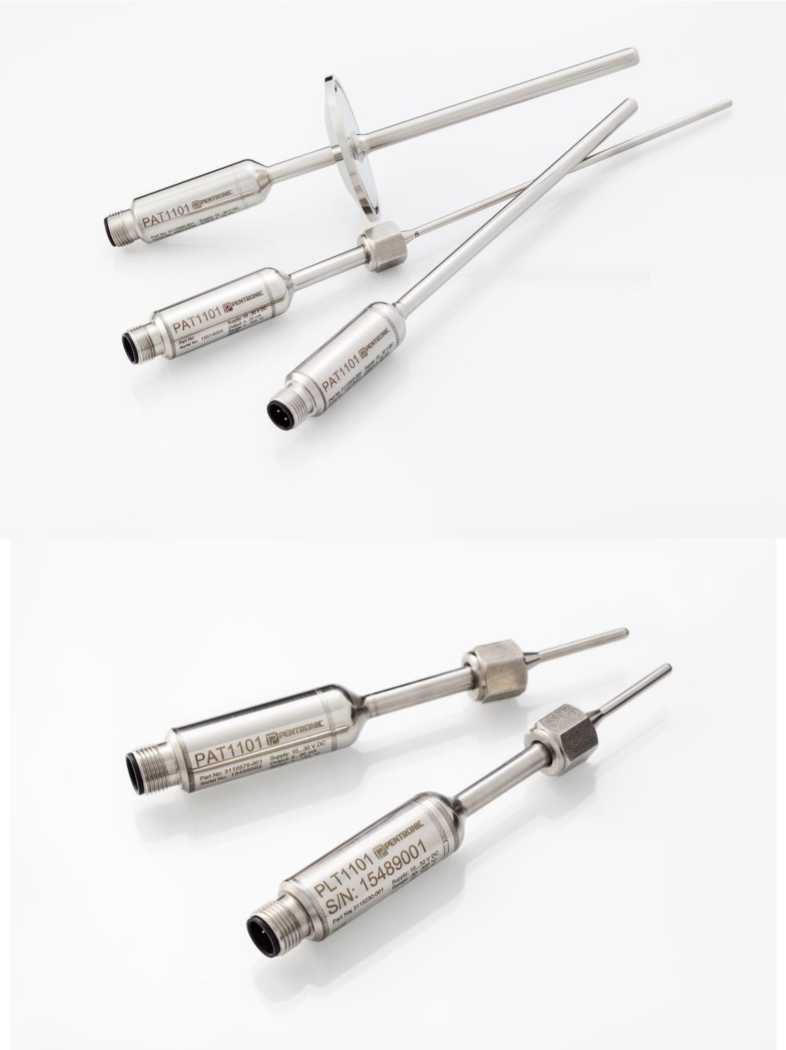

Рисунок 3 - Общий вид датчиков температуры Pentronic с альтернативным обозначением
Места расположения серийного номера
Рисунок 4 - Места расположения серийного номера
Пломбирование датчиков не предусмотрено.
Метрологические и основные технические характеристики датчиков температуры Pentronic приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения датчика) | |
|
TPT12 (PAT1101) |
TPT31 (PLT1101) | |
|
Диапазон измерений температуры 1), °С |
от -40 до +200 от -20 до +140 от -5 до +70 от 0 +100 от 0 до +150 от 0 до +160 от 0 до +200 от +5 до +150 от +10 до +90 |
от -40 до +200 |
|
Пределы допускаемой основной абсолютной погрешности, °С |
±0,25 |
±0,2 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +18 до +28 °С включ.), °С/ 1 °С |
±0,003 | |
|
Номинальная статическая характеристика чувствительного элемента по ГОСТ 66512009 (МЭК 60751) |
Pt100 | |
Примечание:
1) - по специальному заказу датчики TPT12 (PAT1101) могут быть изготовлены с диапазонами измерений температуры, отличными от приведенных в таблице, но находящимися внутри диапазона от -40 до +200 °С
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения датчика) | |
|
TPT12 (PAT1101) |
TPT31 (PLT1101) | |
|
Диапазон изменения выходного сигнала, мА |
от 4 до 20 |
- |
|
Напряжение питания постоянного тока, В |
от 10 до 32 | |
|
Электрическое сопротивление изоляции (при | ||
|
температуре от +18 до +28 °С и напряжении |
100 | |
|
постоянного тока 100 В), МОм, не менее | ||
|
Длина погружаемой части, мм |
от 5 до 500 | |
|
Длина монтажной части, мм |
от 5 до 45 | |
|
Диаметр погружаемой части, мм |
от 3 до 10 | |
|
Длина соединительного кабеля, мм |
от 500 до 3000 | |
|
Масса (без учета удлиняющего кабеля), кг, не более |
0,6 | |
|
Рабочие условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от -30 до +80 | |
|
- относительная влажность, %, не более |
95 | |
|
Средняя наработка до отказа, ч, не менее |
40000 | |
|
Средний срок службы, лет, не менее |
10 | |
