Номер по Госреестру СИ: 84903-22
84903-22 Датчики грозового оповещения
(ГИС Метео ТОР)
Назначение средства измерений:
Датчики грозового оповещения ГИС Метео ТОР (далее - датчики) предназначены для автоматических измерений расстояния и направления на источник электромагнитных импульсов (ЭМИ).

Внешний вид.
Датчики грозового оповещения
Рисунок № 1

Внешний вид.
Датчики грозового оповещения
Рисунок № 2
Программное обеспечение
Датчики имеют встроенное программное обеспечение «HUB» (далее- ПО). Встроенное ПО обеспечивает сбор, обработку и передачу результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«HUB» |
Номер версии (идентификационный номер) ПО |
1.2.9 |
Контрольная сумма рассчитанная по алгоритму MD5 |
ecce1d0d76fb2a496023991d33549653 |
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на корпус датчика и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «МТЛК.411713.715 РЭ», раздел «Принцип работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Датчикам грозового оповещения ГИС Метео ТОРТехнические условия МТЛК.411713.715 ТУ
Изготовитель
Акционерное общество «Метео Телеком» (АО «Метео Телеком»)ИНН 7703747656
Адрес: 123376, город Москва, Средний Трёхгорный пер., д. 5 стр. 1, этаж кабинет 1 3 Телефон: (495) 984 3253
Факс: (495) 984 3254
Web-сайт: www.meteotelecom.ru
E-mail: info@meteotelecom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
В процессе работы датчики образуют многопунктовую грозопеленгационную сеть (для работы сети требуется не менее 5 датчиков). Каждый датчик сети с учетом текущих навигационных параметров (своего местоположения) фиксирует время распространения ЭМИ, вычисляет расстояние и направление до источника ЭМИ. Полученные значения передаются от датчиков на сервер отображения информации, для обработки и отображения результатов измерений.
Основным источником ЭМИ являются молниевые разряды.
Конструктивно датчики состоят из антенного модуля, модуля GPS, цифрового процессора DSP и устройства связи HUB.
Антенный модуль состоит из внешней антенны для регистрации компонент ЭМИ сигналов, антенны GPS приемника. Модуль GPS состоит из приемника сигналов GPS. Цифровой процессор DSP состоит из: аналогово-цифрового преобразователя, фильтра, контроллера, вспомогательного и дополнительного оборудования, специализированного бокса, защищающего от неблагоприятных погодных условий.
Устройство связи HUB представляет собой сетевой концентратор.
Антенный модуль и цифровой процессор DSP устанавливаются на мачту, при помощи кронштейна, соединяются специализированным кабелем. В процессоре DSP происходит обработка сигналов, полученных от антенного модуля с последующей передачей на устройство связи HUB и далее на сервер для отображения и архивации измерительной информации.
Общий вид датчиков грозового оповещения ГИС Метео ТОР представлен на рисунке 1.
Пломбирование датчиков грозового оповещения ГИС Метео ТОР от несанкционированной настройки и вмешательства в процесс измерений производится по схеме, представленной на рисунке 2.
Знак поверки наносится на свидетельство о поверки (при его оформлении) и/или в паспорт.
Серийный номер наносится на бокс в виде наклейки.

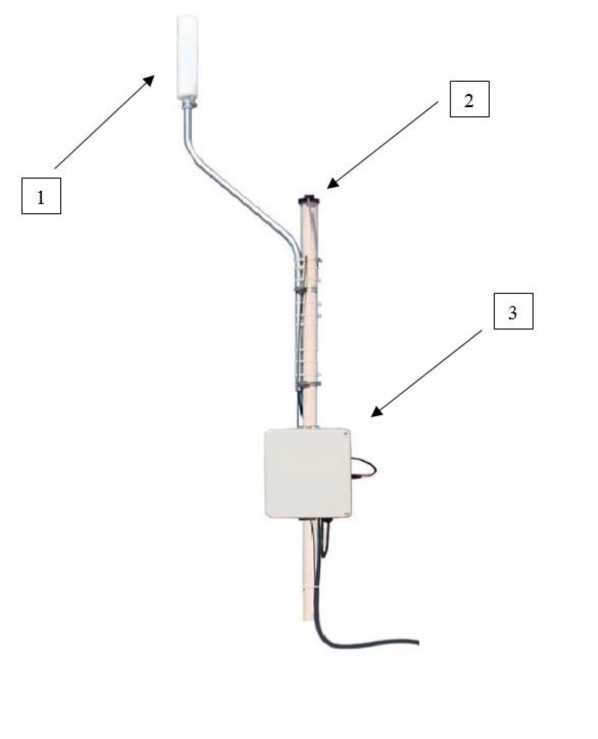

Рисунок 1 - Общий вид датчиков грозового оповещения ГИС Метео ТОР
1 - антенный модуль, 2 - модуль GPS, 3 - специализированный бокс

1

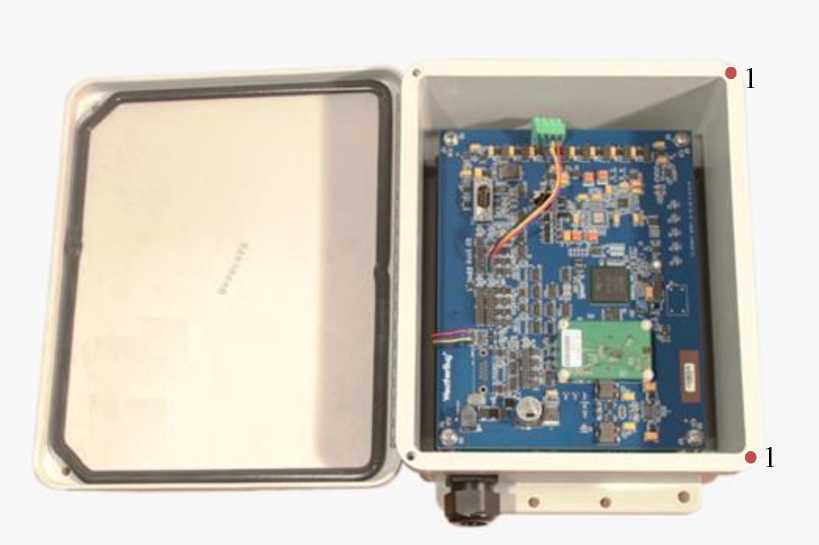

Рисунок 2 - Схема расположения пломб на специализированном боксе
1 - места установки пломб
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений расстояния, км |
от 20 до 1500 |
Пределы допускаемой абсолютной погрешности измерений расстояния, м: - при базовой* линии 100 км; |
±250 |
- при базовой* линии 200 км |
±350 |
- при базовой* линии 400 км |
±500 |
Диапазон измерений направления на ЭМИ |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений направления на ЭМИ |
±1° |
Диапазон показаний времени распространения ЭМИ, с |
от 1-10-6 до 1-10-2 |
*Базовая линия, км, - расстояние между датчиками в сети, минимальное количество датчиков в | |
сети - 5 шт. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Минимальное количество датчиков необходимое для работы |
5 | ||
сети, шт | |||
Электрическое питание от сети переменного тока: | |||
-напряжение, В |
от 100 до 250 | ||
-частота, Гц |
50/60 | ||
Потребляемая мощность, не более, В •А |
30 | ||
Средняя наработка на отказ, ч |
10000 | ||
Срок службы, лет |
10 | ||
Габаритные размеры, мм, не более: |
Высота |
Длина Ш |
Пирина |
-модуль GPS |
44 |
42 |
13 |
-антенный модуль |
260 |
51 |
51 |
- специализированный бокс |
305 |
254 |
114 |
Масса, кг, не более: | |||
-модуль GPS |
0,23 | ||
-антенный модуль |
0,9 | ||
- специализированный бокс |
2,54 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Условия эксплуатации: -температура окружающего воздуха, °C -относительная влажность воздуха, % -атмосферное давление, гПа |
от -40 до +50 от 20 до 90 от 600 до 1100 |
