Номер по Госреестру СИ: 84899-22
84899-22 Источники оптического излучения
(SmartPocketV2)
Назначение средства измерений:
Источники оптического излучения SmartPocketV2 (далее по тексту - источники) предназначены для генерации калиброванного оптического излучения при измерении оптической мощности и затухания в оптических кабелях в одномодовых и многомодовых волоконно-оптических линиях передачи.
Внешний вид.
Источники оптического излучения
Рисунок № 1
Внешний вид.
Источники оптического излучения
Рисунок № 2
Внешний вид.
Источники оптического излучения
Рисунок № 3
Программное обеспечение
В источниках устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция источников исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" согласно Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Type 2334 |
Номер версии (идентификационный номер) ПО |
01.04.00 и выше |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источника в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 руководства по эксплуатации BN 2334/98.89 РЭ.
Нормативные и технические документы
Нормативные документы, распространяющиеся на источники оптического излучения SmartPocketV2ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно -оптических системах передачи. Методика поверки
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»
Изготовитель
Фирма: VIAVI Solutions (Greater China) Limited, КитайАдрес: Room 101, Building 4, 60 Naxian Road, Shanghai, 201203, China
E-mail: sales.china@viavisolutions.com
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес: 109029, г. Москва, Сибирский проезд, д.2, стр. 11
Телефон (факс): +7(495)737-67-19
E-mail: info@trxline.ru
Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения.
Конструктивно источник представлен в виде малогабаритного моноблока с жидкокристаллическим дисплеем и элементами ручного управления режимами работы. Корпус моноблока пластмассовый. В корпусе источника размещен стабилизированный по мощности излучения лазерный диод и электронная плата управления функциями генерации калиброванного оптического излучения.
Выпускаются следующие модификации источников с условными обозначениями: OLS-34V2, OLS-35V2, OLS-38V2, OLS-36V2. Модификации имеют отличия по значениям выходной мощности излучения и наличием калиброванных длин волн излучения.
Внешний вид источников модификации OLS-34V2, OLS-35V2, OLS-38V2, места нанесения знака утверждения типа и пломбировки показаны на рисунке 1. Внешний вид источника модификации OLS-36V2 показан на рисунке 2. Защита от несанкционированного доступа предусмотрена в виде разрывных наклеек, располагаемых на винтах крепления составных частей корпуса. Заводские номера наносятся на тыльную панель источника в форме информационной таблички, содержащей заводской номер в буквенно-цифровом формате.
Место нанесения знака утверждения типа

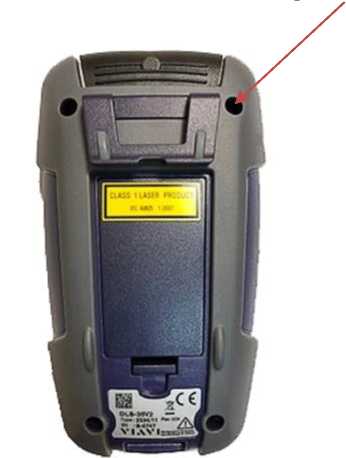

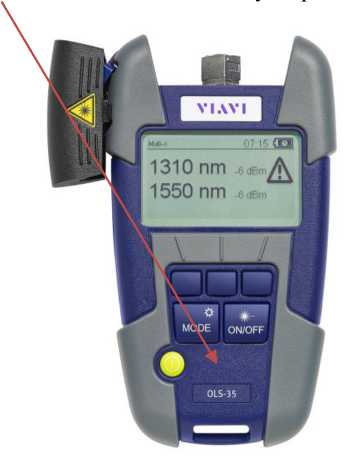

Рисунок 1- Внешний вид источников модификации OLS-34V2, OLS-35V2, OLS-38V2

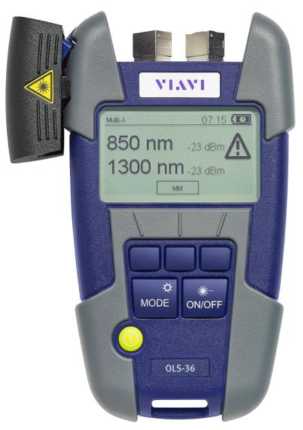

Рисунок 2- Внешний вид источника модификации OLS-36V2
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики источников | ||||
Наименование характеристики |
Значение характеристики | |||
Обозначение модификации |
OLS-34V2 |
OLS-35V2 |
OLS-38V2 |
OLS-36V2 |
Длины волн калибровки, нм |
850,1300 |
1310,1550 |
1310,1550,1625 |
850,1300,1310,1550 |
Выходная мощность в непрерывном режиме, дБм, не менее |
-22 |
-5 |
-8 |
-22 (для 850 нм) -5 (для 1310,1550 нм) |
Нестабильность выходной мощности излучения за 15 минут (после 20 минут прогрева), %, не более |
5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (высота х ширина х длина), мм, не более |
30x80x150 |
Масса, кг, не более |
0,2 |
Параметры электрического питания:
|
1,5/1,2 220±22 |
Рабочие условия эксплуатации тестера:
|
от -5 до+ 45 95 от 84 до 106,7 |
