Номер по Госреестру СИ: 84814-22
84814-22 Трансформаторы напряжения
(VEG)
Назначение средства измерений:
Трансформаторы напряжения VEG (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения VEGПриказ Росстандарта от 30.12.2019г. № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1 А/з до 750А/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Изготовитель
RITZ Instrument Transformers GmbH, ГерманияАдрес: Wandsbeker ZollstraBe 92-98, 22041 Hamburg, Germany
Телефон: +49 (0) 40 511 23-0
Web-сайт: ritz-international.com
E-mail: info@ritz-international.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы однофазные, изолированные, литые. Изоляция выполнена из эпоксидного компаунда.
На корпусе расположены элементы крепления и разъёмные соединения для подключения первичной и вторичных цепей.
Трансформаторы с одной или двумя вторичными обмотками, смонтированными на едином сердечнике.
Рабочее положение трансформаторов в пространстве - любое.
На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы изготовлены в следующих модификациях VEG 12-33 и VEG 12-45, которые отличаются габаритными размерам, массой и количеством вторичных обмоток.
К трансформаторам данного типа относятся трансформаторы напряжения VEG 12-33 с серийными № 20/11100825, 20/11100826, 20/11100827, 20/11100828, 20/11100829, 20/11100830, 20/11100831, 20/11100832, 20/11100833, 20/11100834, 20/11100835, 20/11100836 и VEG 12-45 с серийными № 20/11100809, 20/11100810, 20/11100811, 20/11100812, 20/11100813, 20/11100814, 20/11100815, 20/11100816, 20/11100817, 20/11100818, 20/11100819, 20/11100820, 20/11100821, 20/11100822, 20/11100823.
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид средства измерений приведен на рисунках 1 и 2.

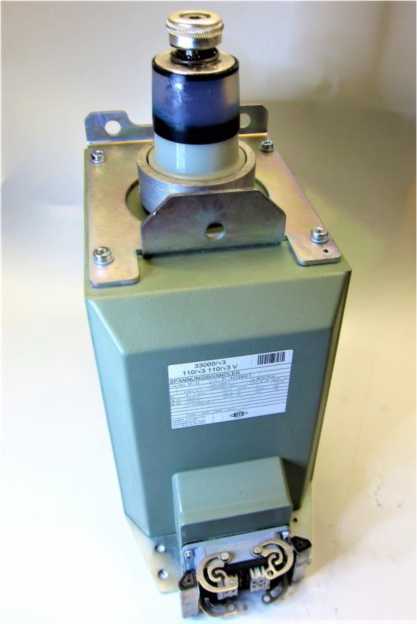

Рисунок 1 - Общий вид модификации VEG 12-33

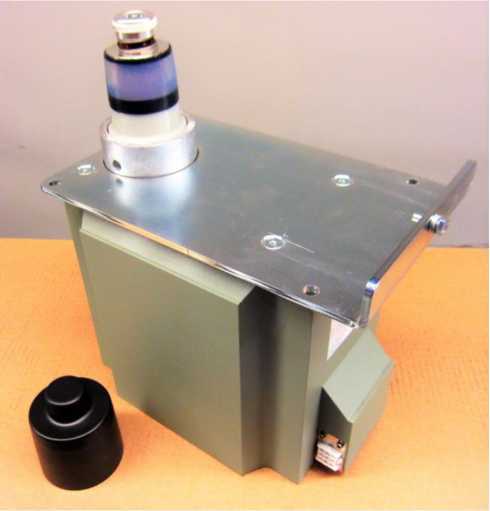

Рисунок 2 - Общий вид модификации VEG 12-45
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжения первичной обмотки, кВ |
6,3/^3 |
Значения номинальных напряжений вторичных обмоток, В - основной |
100/^3 |
- дополнительной (только для модификации VEG 12-33) |
100/3 |
Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной |
0,5 |
- дополнительной (только для модификации VEG 12-33) |
3P |
Номинальные мощности вторичных обмоток, В • А - основной для модификаций VEG 12-33/VEG 12-45 |
30/75 |
- дополнительной (только для модификации VEG 12-33) |
30 |
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры трансформатора (Высота х Ширина х Глубина), мм, не более | |
- для модификации VEG 12-33 |
416 х 188 х 343 |
- для модификации VEG 12-45 |
367 х 188 х 343 |
Масса трансформатора, кг, не более - для модификации VEG 12-33 |
39 |
- для модификации VEG 12-45 |
41 |
Условия эксплуатации: - температура окружающей среды, оС |
от -5 до +40 |
Средний срок службы, лет, не менее |
30 |
Средняя наработка на отказ, ч, не менее |
262800 |
