Номер по Госреестру СИ: 84836-22
84836-22 Резервуары стальные шаровые
(РШС-600)
Назначение средства измерений:
Резервуары стальные шаровые РШС-600 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные шаровые
Рисунок № 1
Внешний вид.
Резервуары стальные шаровые
Рисунок № 2
Внешний вид.
Резервуары стальные шаровые
Рисунок № 3
Внешний вид.
Резервуары стальные шаровые
Рисунок № 4
Внешний вид.
Резервуары стальные шаровые
Рисунок № 5
Внешний вид.
Резервуары стальные шаровые
Рисунок № 6
Внешний вид.
Резервуары стальные шаровые
Рисунок № 7
Внешний вид.
Резервуары стальные шаровые
Рисунок № 8
Внешний вид.
Резервуары стальные шаровые
Рисунок № 9
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспортов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным шаровым РШС-600Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»(ООО фирма «Метролог»)
Адрес: 420029, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Резервуары представляют собой стальные конструкции в виде шаров, установленных на вертикальных металлических стойках, опирающихся на бетонный фундамент.
Резервуары оборудованы шахтными лестницами, люками-лазами и приемораздаточными устройствами для обслуживания во время эксплуатации.
Тип резервуаров - стальные шаровые. Тип размещения - наземный. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Резервуары расположены на территории резервуарного парка ШФЛУ-3 Завода по стабилизации конденсата имени В. С. Черномырдина филиала Общества с ограниченной ответственностью «Газпром переработка» по адресу: РФ, Тюменская область, Ханты-Мансийский автономный округ - Югра, Сургутский район, близ поселка АСС ГПЗ.
Пломбирование резервуаров не предусмотрено.
Заводской номер наносится на табличку аэрографическим способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

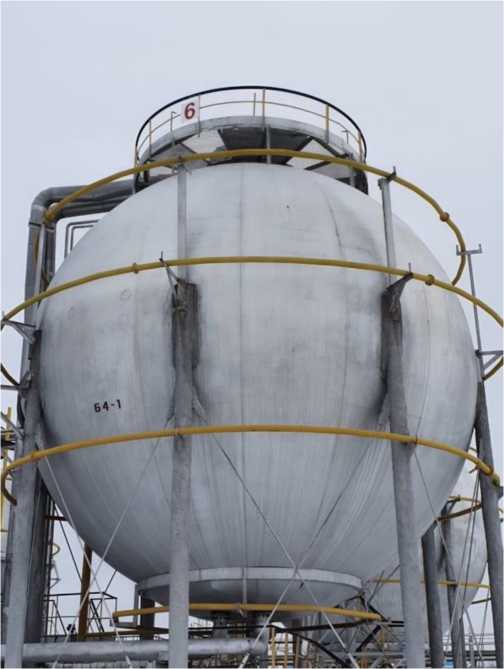

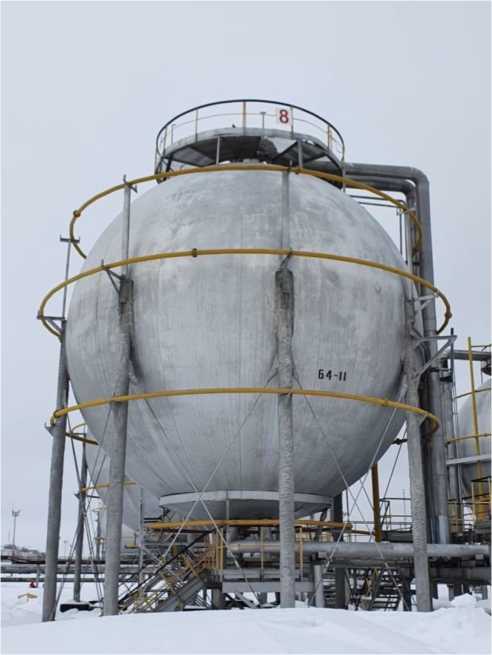

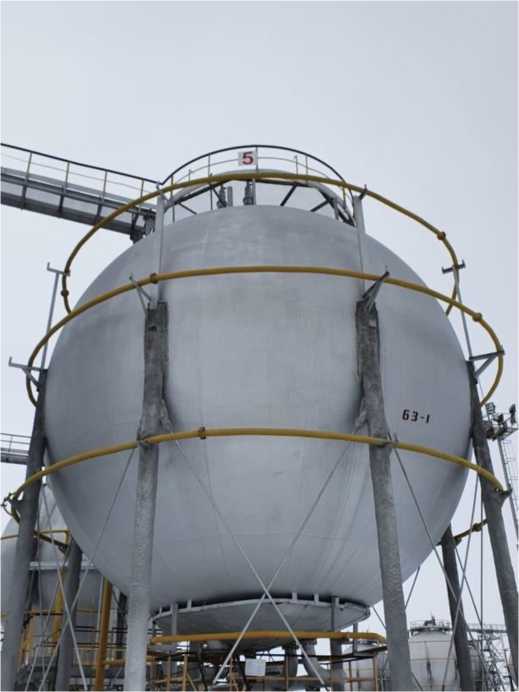

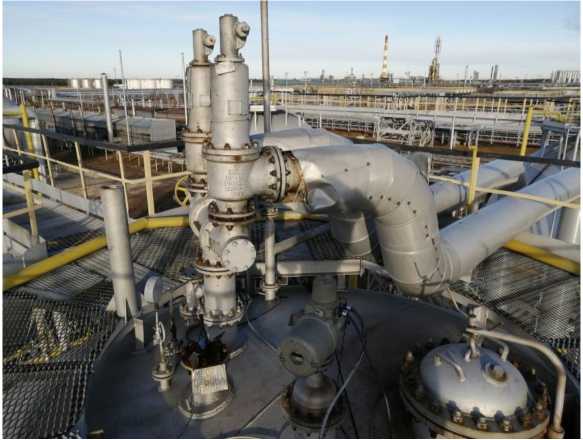

Общий вид резервуаров зав. №№ 60-1, 60-2, 61-1, 61-2, 63-1, 63-2, 64-1, 64-2 представлен на рисунках 1-9.
Рисунок 1 - Общий вид резервуаров РШС-600
Рисунок 3 - Общий вид резервуаров РШС-600
Рисунок 5 - Общий вид резервуаров РШС-600
Рисунок 7 - Общий вид резервуаров РШС-600
Рисунок 9 - Общий вид резервуаров РШС-600
Программное обеспечение отсутствует.
Таблица 2 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Резервуары стальные шаровые |
РШС-600 |
8 шт. |
Паспорта на резервуары |
- |
8 экз. |
Градуировочные таблицы |
- |
8 экз. |
Таблица 1 -
Наименование характеристики |
Значение |
1 |
2 |
Тип резервуара |
РШС-600 |
Номинальная вместимость, м3 |
600 |
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
±0,2 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
