Назначение средства измерений:
Измерители многоканальные M100 (далее - измерители) предназначены для измерений рН, окислительно-восстановительного потенциала (далее - ОВП), удельной электрической проводимости (далее - УЭП) жидких сред, массовой концентрации растворенного кислорода, массовой концентрации растворенного диоксида углерода в жидких средах с одновременным измерением температуры и термокомпенсацией.
Внешний вид.
Измерители многоканальные
Рисунок № 1
Внешний вид.
Измерители многоканальные
Рисунок № 2
Внешний вид.
Измерители многоканальные
Рисунок № 3
Внешний вид.
Измерители многоканальные
Рисунок № 4
Внешний вид.
Измерители многоканальные
Рисунок № 5
Внешний вид.
Измерители многоканальные
Рисунок № 6
Программное обеспечение
Измерители имеют встроенное программное обеспечение:
-
- «SW.bin» предназначено для решения задач управления датчиками (градуировка, индикация значений концентрации в различных единицах измерения, диагностика состояния электродной системы, состояния датчика), считывания и передачи по протоколам HART, Modbus и Bluetooth результатов измерений, имеет функцию Intelligent Sensor Management (ISM) автоматического распознавания датчика и считывания сохраненных данных калибровки, типа датчика, времени и даты со встроенного в датчик модуля памяти.
-
- «InLab ISM.bin» предназначено для сохранения данных калибровки, типа датчика, времени и даты на встроенном в датчик модуле памяти.
Измерители могут работать с автономным ПО iSense Mobile, которое устанавливается на мобильные устройства под управлением Android или iOS или с автономным ПО, установленным на персональный компьютер.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики измерителей учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Идентификационные данные (признаки) |
Значение | ||
Встроенное |
Автономное | ||
Идентификационное наименование |
SW.bin |
InLab ISM.bin |
iSense и iSense Mobile |
Номер версии (идентификационный номер) |
не ниже 1.0.0 |
не ниже 3.0 |
Не ниже 2.0.0 |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию - типографским способом и на переднюю панель микропроцессорного блока измерителя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 5.4 части 1 и в п. 8.4.2 части 2 документа «Измерители многоканальные М100. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям многоканальным М100Техническая документация фирмы «Mettler-Toledo GmbH», Швейцария.
Изготовитель
Фирма «Mettler-Toledo GmbH», ШвейцарияАдрес: Im Langacher 44, Greifensee, CH-8606, Switzerland,
Телефон: +41 44 729 62 11
Web-сайт: www.mt.com
Производственные площадки:
Фирма «Mettler-Toledo AG Process Analytics», Швейцария
Адрес: Im Hackacker 15, CH-8902 Urdorf, Switzerland
Фирма «Mettler-Toledo Instruments (Shanghai) Co., Ltd.», Китай
Адрес: 589 Gui Ping Road, Cao He Jing 200233 Shanghai, Peoples Republic of China
Фирма «Mettler-Toledo Thornton, Inc», США
Адрес: 36 Middlesex Turnpike, Bedford, MA 01730, USA
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр.19.
Телефон: (812) 251-76-01,
Факс: (812) 713-01-14.
E-mail: info@vniim.ru,
Web-сайт: www.vniim.ru
Принцип действия канала измерения pH и ОВП основан на измерении ЭДС электродной системы, образуемой pH-электродами и дополнительным платиновым электродом.
Принцип действия канала измерения УЭП жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия канала измерения массовой концентрации растворенного кислорода основан на амперометрическом методе для измерителей модификации M100 DIN Rail и на оптическом методе для измерителей модификации M100 Sensor Mount. Амперометрический метод основан на измерении силы тока между электродами в первичном преобразователе. Оптический метод основан на измерении интенсивности излучения флуоресценции хромофора при погружении датчика в измеряемую среду.
Принцип действия канала измерений массовой концентрации растворенного диоксида углерода основан на измерении потенциала электрода Северингхауса, помещенного в измеряемую среду.
Измерители выпускаются в следующих модификациях: M100 DIN Rail и M100 Sensor Mount и состоят из микропроцессорного блока и соответствующих первичных преобразователей (далее - электродов/датчиков).
Модификация M100 DIN Rail предназначена для измерений рН, ОВП, УЭП, массовой концентрации растворенного кислорода, температуры и передачи данных по протоколу HART.
Модификация M100 Sensor Mount предназначена для измерений рН, ОВП, массовой концентрации растворенного кислорода, массовой концентрации растворенного диоксида углерода, температуры и передачи данных по протоколу Modbus, а также в ПО iSense по протоколу Bluetooth.
Количество одновременно измеряемых параметров не более трех. К микропроцессорному блоку можно подключать только цифровые датчики с маркировкой «ISM».
Измерители поставляются в исполнении для монтажа на верхней части датчика (Sensor Mount) и в DIN-рейку шириной 35 мм (DIN Rail). Класс промышленной защиты для исполнения Sensor Mount - IP67, для исполнения DIN Rail - IP 20.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на заднюю панель микропроцессорного блока измерителя модификации М100 DIN Rail и на фронтальной поверхности микропроцессорного блока измерителя модификации M100 Sensor Mount. Общий вид микропроцессорного блока и схема пломбировки от несанкционированного доступа представлены на рисунках 1-2. Общий вид первичных преобразователей представлен на рисунках 3-6.
Знак поверки наносится на свидетельство о поверке в случае его оформления.

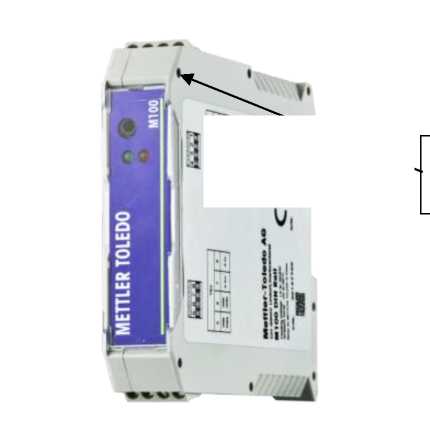

Рисунок 1 - Общий вид микропроцессорного блока измерителя многоканального M100 модификации М100 DIN Rail.
л Il < |
1 |
V I1 |
8 Г |
Место
пломбирования
Место
пломбирования

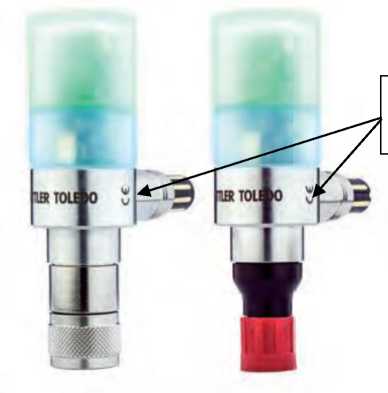

Рисунок 2 - Общий вид микропроцессорного блока измерителя многоканального M100 модификации М100 Sensor Mount.
И г
Н ~ |!:|

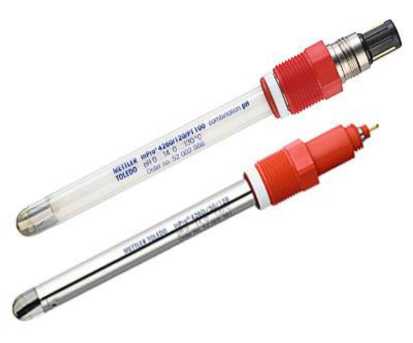

Рисунок 3 Общий вид первичных преобразователей для измерений рН/ОВП InPro325xi, InPro426xi, InPro480xi, InPro310xi, InPro 200xi
Рисунок 4 Общий вид первичных преобразователей для измерений растворенного кислорода InPro 6xxxi
Рисунок 4 Общий вид первичных преобразователей для измерений растворенного диоксида углерода InPro 5xxxi
Рисунок 5

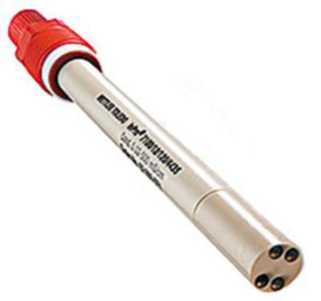

Общий вид первичных преобразователей для измерений УЭП InPro 7100i
Таблица 4 - Комплектность измерителя
Наименование |
Обозначение |
Количество |
Блок микропроцессорный |
M100 DIN Rail M100 Sensor Mount |
1 шт. |
Монтажные приспособления |
- |
1 компл. |
Комплект датчиков* |
1 компл.* | |
Соединительные кабели для электродов и датчиков |
- |
1 компл. |
Руководство по эксплуатации |
- |
1 экз. |
* Примечание:пПоставляется по требованию заказчика из нижеперечисленных: первичные преобразователи рН/ОВП: InPro325xi, InPro426xi, InPro480xi, InPro310xi, InPro 200xi; первичные преобразователи 4-х электродные InPro 7100i; датчики растворенного кислорода 1пРго6ххх^); датчики растворенного диоксида углерода: InPro5xxxi |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
M100 DIN Rail |
M100 Sensor Mount | |
Диапазон показаний pH |
от -1 до 15 | |
Диапазон измерений pH |
от 1 до 14 | |
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 | |
Диапазон показаний ОВП, мВ |
от-1500 до +1500 |
от -1500 до +1500 |
Диапазон измерений ОВП, мВ |
- |
от -1500 до +1500 |
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
- |
±5 |
Диапазон измерений УЭП, См/м |
от 440-5 до 65 |
- |
Пределы допускаемой относительной погрешности измерений УЭП, % |
±5 |
- |
Диапазон показаний массовой концентрации растворённого в воде кислорода, мг/дм3 |
от 0 до 25 |
Наименование характеристики |
Значение | |
M100 DIN Rail |
M100 Sensor Mount | |
Диапазон измерений массовой концентрации растворённого в воде кислорода, мг/дм3 |
от 0,01 до 20 | |
Пределы допускаемой приведенной (к диапазону) погрешности измерений массовой концентрации растворенного в воде кислорода, % |
±2 | |
Диапазон измерений массовой концентрации растворённой в воде диоксида углерода, мг/дм3 |
- |
от 0,01 до 20 |
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного в воде диоксида углерода, % |
- |
±10 |
Диапазон показаний температуры, °C |
от 0 до +200 | |
Диапазон измерений температуры, °C |
от +5 до +50 | |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 |
Таблица 3 - Основные технические харакге |
истики | ||||
Наименование характеристики |
Значение | ||||
M100 DIN Rail |
M100 Sensor Mount | ||||
Электропитание: | |||||
- напряжение, В |
от 187 до 242 | ||||
- частота, Гц |
от 49 до 51 | ||||
- потребляемая мощность, В^А, не более |
10 | ||||
Габаритные размеры микропроцессорного блока, мм, не более: | |||||
- длина |
114 |
70 | |||
- ширина |
99 |
- | |||
- высота |
22,5 |
- | |||
- диаметр |
- |
101 | |||
Масса микропроцессорного блока, не более кг: |
0,5 |
0,3 | |||
Габаритные размеры первичных преобразователей, мм, не более: | |||||
- длина |
800 | ||||
- диаметр |
100 | ||||
Масса первичных преобразователей, кг, не более |
1,0 | ||||
Условия эксплуатации: | |||||
- температура анализируемой среды, °С |
от +5 до +50 | ||||
- температура окружающей среды, °С |
от +15 до +35 | ||||
- относительная влажность % |
30 до 80 (без конденсации) | ||||
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||
Средний срок службы, лет |
5 | ||||
Наработка на отказ, ч |
7000 |
