Сведения о средстве измерений: 84779-22 Счетчик жидкости лопастной

Номер по Госреестру СИ: 84779-22
84779-22 Счетчик жидкости лопастной
(MKA 2290)

Назначение средства измерений:
Счетчик жидкости лопастной МКА 2290 (далее по тексту - счетчик) предназначен для измерений объема различных нефтепродуктов, протекающих по трубопроводу.

сертификация программного обеспечения
Внешний вид. Счетчик жидкости лопастной , http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчик жидкости лопастной
Рисунок № 1

Общие сведения

Дата публикации - 23.12.2023
Срок свидетельства -
Номер записи - 186769
ID в реестре СИ - 1397734
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, MKA 2290 A2LDPOM,

Производитель

Изготовитель - Фирма "Alfons Haar"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№496 от 2022.02.28 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Счетчик жидкости лопастной (MKA 2290)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Alfons Haar"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
23141-02
24.08.2017
Счетчики жидкости лопастные, MKA
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
2 года
23793-02
01.12.2007
Вычислители объема жидкости, ELZ
Фирма "Alfons Haar" (ГЕРМАНИЯ )
2 года
54246-13

Счетчики жидкости лопастные, MKA 3350 A1
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
6 месяцев
54254-13
07.06.2024
Счетчики жидкости лопастные, MKA Master
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
1 год
57294-14

Счетчики жидкости лопастные, MKA 2290, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
1 год
61640-15

Счетчики жидкости лопастные, MKA 2290, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
62176-15

Счетчики жидкости лопастные, MKA 800, MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
62829-15

Счетчики жидкости лопастные, MKA 2290, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
64489-16

Счетчики жидкости лопастные, MKA 3350, MKA 2290, MKA 800
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
1 год
67630-17

Счетчики жидкости лопастные, MKA 2290, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
71003-18

Счетчики жидкости лопастные, MKA 3350 A2
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
2 года
73554-18

Счетчики жидкости лопастные, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
74605-19

Счетчики жидкости лопастные, MKA 2290 A1 LOM2
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
76406-19

Счетчики жидкости лопастные, MKA 3350, MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
2 года
80040-20

Счетчики жидкости лопастные, MKA 3350, MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
2 года
84778-22

Счетчик жидкости лопастной , MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
84779-22

Счетчик жидкости лопастной , MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
84780-22

Счетчики жидкости лопастные, MKA 3350
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
84781-22

Счетчик жидкости лопастной , MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
86874-22

Счетчик жидкости лопастной , MKA 2290
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
1 год
88942-23

Счетчики жидкости, МКА
Фирма "Alfons Haar" (ГЕРМАНИЯ )
ОТ
МП
2 года

Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчик жидкости лопастной (MKA 2290)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЮМЦ"
(РОСС RU.0001.310296)
  • нет модификации
  • 3 0 3 0 3 0 3
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • MKA 2290 A2LDPOM
  • 2 0 2 0 2 0 2

    Стоимость поверки Счетчик жидкости лопастной (MKA 2290)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель корпуса механического сумматора в виде наклейки и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в паспорте в разделе «Методика измерений».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к счетчику жидкости лопастному МКА 2290

    Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

    Изготовитель

    Фирма «Alfons Haar», Германия
    Адрес: FangdieckstraBe 67 - 22547 Hamburg, Germany

    Испытательный центр

    Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
    Адрес: 420029, Российская Федерация, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
    Телефон: +7 (843) 567-20-10, 8-800-700-78-68
    Факс: +7 (843) 567-20-10
    E-mail: gnmc@nefteavtomatika.ru

    Принцип работы счетчика основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.

    Конструктивно счетчик состоит из первичного преобразователя расхода и механического сумматора. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.

    Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.

    Заводской номер нанесен на шильд-табличке, установленной на счетчик. Знак поверки наносится на свидетельство о поверке счетчика, а также на пломбы в соответствии с рисунком 1а.

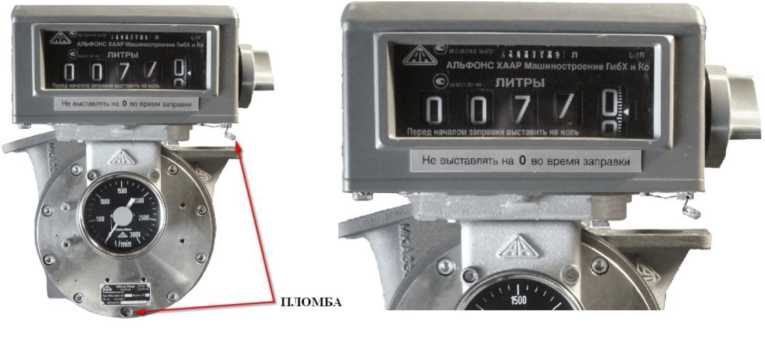

    Внешний вид. Счетчик жидкости лопастной  (MKA 2290), http://oei-analitika.ru

    а)                                     б)

    Рисунок 1 - Счетчик жидкости лопастной МКА а) Общий вид и схема пломбировки б) Механический сумматор

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Счетчик жидкости лопастной МКА 2290, зав. № 2224487-24327Х1

    -

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристик

    Значения характеристик

    Диапазон объемного расхода жидкости, м3

    от 4,8 до 120

    Циклический объем, дм3

    2,29

    Пределы допускаемой относительной погрешности измерений объема жидкости, %

    ±0,15

    Таблица 2 - Основные технические характеристики

    Наименование характеристик

    Значения характеристик

    Диаметр условного прохода, мм

    80

    Максимальное давление жидкости, МПа

    1,0

    Диапазон вязкости жидкости, мм2

    от 0,55 до 6,1

    Диапазон температуры жидкости, °С

    от - 40 до + 50

    Диапазон температуры окружающей среды, °С

    от - 55 до + 60

    Габаритные размеры, мм, не более: высота

    286

    ширина

    283

    длина

    330

    Масса, кг, не более

    36

    Средняя наработка на отказ, ч

    25000

    Средний срок службы, лет

    10
