Номер по Госреестру СИ: 84675-22
84675-22 Счетчики жидкости турбинные
(Daniel PT)
Назначение средства измерений:
Счетчики жидкости турбинные Daniel PT (далее - ТПР) предназначены для измерений объема и объемного расхода нефти в составе системы измерений количества и показателей качества нефти СИКН № 520 ТПП «Лангепаснефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь» (далее - СИКН).
Внешний вид.
Счетчики жидкости турбинные
Рисунок № 1
Общие сведения
Дата публикации - 25.02.2022
Срок свидетельства -
Номер записи - 186700
ID в реестре СИ - 1397533
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод.ДУ 8«,
Производитель
Изготовитель - Фирма "Daniel"
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№433 от 2022.02.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№370 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№370 от 2023.02.17 О внесении изменений в сведения об утвержденных типах средств измерений
Наличие аналогов СИ: Счетчики жидкости турбинные (Daniel PT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
84675-22 Счетчики жидкости турбинные (Daniel PT) Фирма "Daniel" (ИТАЛИЯ ) |
79393-20 Преобразователи расхода турбинные (HTM) Общество с ограниченной ответственностью "НефтеГазМетрология" (ООО "НГМ") (РОССИЯ г. Белгород) |
Все средства измерений Общество с ограниченной ответственностью "НефтеГазМетрология" (ООО "НГМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13615-93 |
Хроматографы газовые промышленные, Даналайзер Фирма "Daniel" (ИТАЛИЯ ) |
2 года | |
|
13616-93 |
Счетчики жидкости турбинные Ду от 1" до 24", PT Фирма "Daniel" (ИТАЛИЯ ) |
2 года | |
|
13617-93 |
Счетчики легких фракций углеводорода с Ду 3" и 4", LR Фирма "Daniel" (ИТАЛИЯ ) |
2 года | |
|
13618-93 |
Счетчики газа турбинные Ду 2", 4", 6", 8", 12", CT-1 Фирма "Daniel" (ИТАЛИЯ ) |
2 года | |
|
13619-93 |
Счетчики газа ультразвуковые Ду 4", 6", 8", 12", 16", 18", 20", 24", Нет данных Фирма "Daniel" (ИТАЛИЯ ) |
2 года | |
|
13620-93 |
Счетчики жидкости с овальными шестернями, Нет данных Фирма "Daniel" (ИТАЛИЯ ) |
2 года | |
|
22214-01 01.01.2007 |
Счетчики жидкости турбинные, CRA/MRT 97 Фирма "Daniel" (ИТАЛИЯ ) |
2 года | |
|
37775-08 |
Система автоматизированного измерения длины полосы металла, СИД-АНГЦ 3 Фирма "Daniel" (ИТАЛИЯ ) |
ОТ |
1 год |
|
84675-22 |
Счетчики жидкости турбинные, Daniel PT Фирма "Daniel" (ИТАЛИЯ ) |
ОТ МП |
1 год |
Кто поверяет Преобразователи расхода турбинные (HTM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 1 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи расхода турбинные (HTM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится в правом нижнем углу титульного листа руководства по эксплуатации ТПР типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.5 «Методика измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к счетчикам жидкости турбинным Daniel PTПриказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, 19
Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: 8(843) 272-70-62
Факс: 8(843) 272-00-32
Web-сайт: www.vniir.org
ТПР представляет собой турбинный преобразователь объемного расхода, принцип действия которого основан на преобразовании вращения ротора ТПР при протекании в полости ТПР измеряемой среды (жидкости) с помощью магнитоиндукционного датчика в последовательность электрических импульсов с частотой, которая прямо пропорциональна величине объемного расхода измеряемой среды, количество электрических импульсов, генерируемое магнитоиндукционным датчиком, прямо пропорционально величине объема измеряемой среды.
При вращении ротора и прохождении его лопастей с установленными на них постоянными магнитами мимо магнитоиндукционного датчика в его катушке наводится переменная электродвижущую сила, которая усиливается и преобразуется магнитоиндукционным датчиком в последовательность электрических импульсов. Частота следования электрических импульсов пропорциональна значению объемного расхода измеряемой среды, а количество импульсов значению объема измеряемой среды, протекающей через ТПР. Далее сигнал от магнитоиндукционного датчика по каналу связи передается в систему обработки информации СИКН, где преобразуется в значения объемного расхода и объема измеряемой среды.
ТПР состоит из корпуса с фланцами, подвески, лопастей ротора с ободом, подшипника скольжения, опорного подшипника, втулки ротора, обода ротора, кнопки ротора, входного конуса, выходного конуса, вала, магнитоиндукционных датчиков, предусилителя, струевыпрямительной секции.
К ТПР данного типа относятся счетчики жидкости турбинные DANIEL PT с заводскими №№ 97-340145, 97-340146, 97-340147.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ТПР предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на противоположных фланцах ТПР.
Заводской номер ТПР, состоящий из восьми цифр, нанесен табличку, закрепленную на корпусе ТПР.

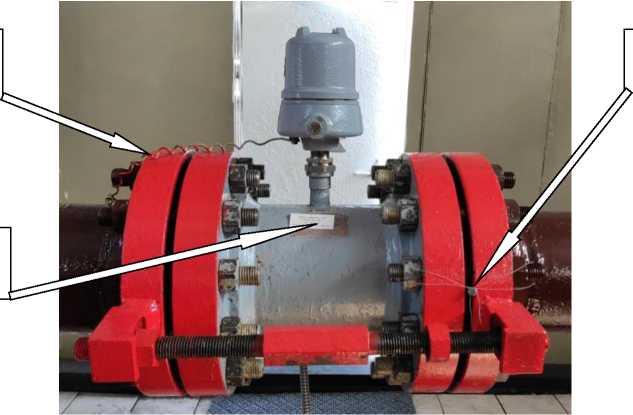

Общий вид ТПР с указанием мест пломбировки и заводского рисунке 1.
ударным методом на
номера приведены на
Место установки пломбы
Место нанесения заводского номера
Место установки пломбы
Рисунок 1 - Общий вид ТПР с указанием мест пломбировки и заводского номера
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики ТПР и параметры измеряемой среды (жидкости) приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода измеряемой среды, м3/ч |
от 239,0 до 1181,0 |
|
Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема измеряемой среды в диапазоне измерений объемного расхода, % |
±0,15 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, мм |
200 |
|
Диапазон избыточного давления измеряемой среды, МПа |
от 0,3 до 1,8 |
|
Номинальное давление ТПР, МПа |
10,0 |
|
Параметры измеряемой среды:
|
нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» от +20 до +40 от 4 до 13 от 820 до 850 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +35 |
|
Параметры электрического питания: - напряжение питания постоянного тока (магнитоиндукционного датчика), В |
от 5,4 до 26,0 |
|
Строительная длина, мм, не более |
406,4 |
|
Масса, кг, не более |
136 |
|
Средний срок службы, лет, не менее |
20 |
