Номер по Госреестру СИ: 84696-22
84696-22 Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные
(HFJS)
Назначение средства измерений:
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные HFJS (далее - измерители) предназначены для измерений электрической емкости, тангенса угла потерь, сопротивления изоляции постоянному току (только для некоторых модификаций), а также для воспроизведений напряжения и частоты переменного тока.
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные
Рисунок № 1
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные
Рисунок № 2
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные
Рисунок № 3
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные
Рисунок № 4
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные
Рисунок № 5
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные
Рисунок № 6
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные
Рисунок № 7
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные
Рисунок № 8
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные
Рисунок № 9
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационные данные ПО |
HFJS |
Версия ПО |
не ниже V2.6 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на измеритель не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 документа «Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные HFJS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям электрической емкости и тангенса угла диэлектрических потерь высоковольтным HFJSГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Изготовитель
Jinan Hengfeng Electric Power Equipment Co. LTD, КитайАдрес: Room 706, building 22B, no.868 tangye west road, jinan, Shandong, China
Телефон: 0086 15966069036
Web-сайт: www.hfdlsb.com
E-mail: Hengfeng_dl@163.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия измерителей основан на использовании метода компарирования токов с применением мостовой схемы измерений.
При измерениях используется технология защиты от помех с преобразованием частоты и цифровой фильтрацией на основе преобразования Фурье. Результаты измерений отображаются на встроенном ЖК-дисплее и могут быть распечатаны на встроенном принтере.
Конструктивно измерители выполнены в пластиковом прямоугольном кейсе с закрывающейся крышкой и снабженного ручкой для переноски. Все низковольтные разъемы для подключения, органы управления, термопринтер и ЖК-дисплей находятся на лицевой панели. Разъем высокого напряжения находится на задней стенке и имеет специальную заглушку для транспортирования и хранения.
Измерители состоят встроенного источника высокого напряжения, встроенного эталонного конденсатора и измерительного блока, расположенных в едином корпусе. Все кабели хранятся в отдельном пластиковом кейсе.
Измерители позволяют производить измерения электрической емкости и тангенса угла потерь по прямой и перевернутой схемам измерений с использованием встроенного или внешнего эталонного конденсатора. В четырехканальных модификациях возможно одновременное измерения электрической емкости и тангенса угла диэлектрических потерь незаземленного объекта.
Некоторые модификации имеют функцию проверки сопротивления изоляции постоянному току.
Для связи с компьютером измерители оснащены разъемами RS232 и USB (опционально).
Измерители выпускаются в следующих модификациях: HFJS-8003C, HFJS-8004D, HFJS-8005E, HFJS-8006F, HFJS-8007G, HFJS-8008E, HFJS-8010M, HFJS-8103C, HFJS-8104D, HFJS-8105E, HFJS-8106F, HFJS-8107G, HFJS-8108E, HFJS-8110M, HFJS-8203C, HFJS-8204D, HFJS-8205E, HFJS-8206F, HFJS-8207G, HFJS-8208E, HFJS-8210M, HFJS-8303C, HFJS-8304D, HFJS-8305E, HFJS-8306F, HFJS-8307G, HFJS-8308E, HFJS-8310M которые отличаются максимальным выходным напряжением, ЖК-дисплеем (монохромный или цветной), четырехканальной или одноканальной схемой измерений, наличием функции проверки сопротивления изоляции напряжению постоянного тока модификациях и техническими характеристиками.
На лицевой панели измерители имеют табличку с напечатанным на ней серийным номером в виде буквенно-цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Измерители пломбируются от несанкционированного доступа нанесением наклеек на лицевую панель.
Рабочее положение измерителей - горизонтальное.
Нанесение знака поверки на измеритель не предусмотрено.
Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа приведены на рисунках с 1 по 9.
Место пломбировки

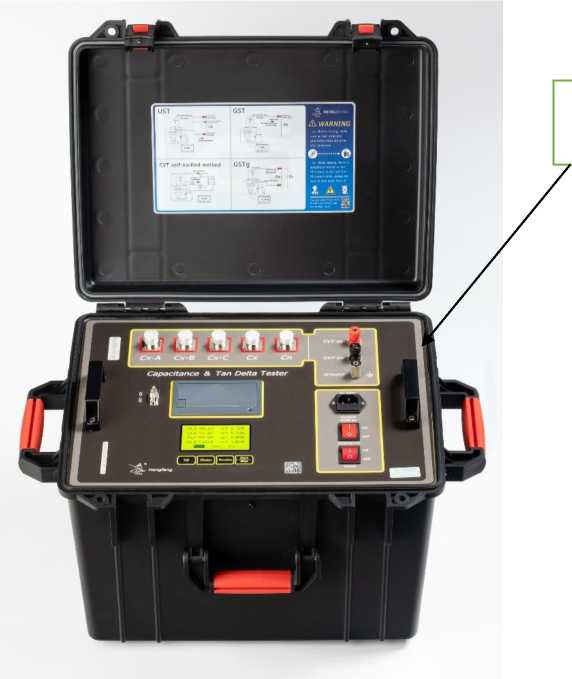

Рисунок 1 - Общий вид и обозначение мест пломбировки от несанкционированного доступа

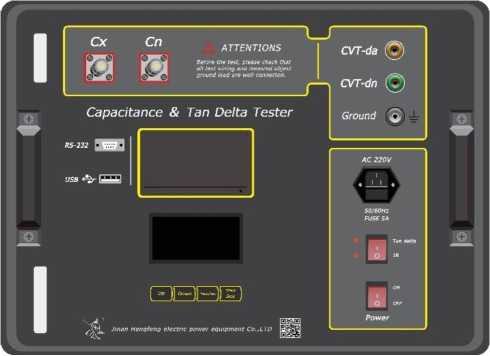

Рисунок 2 - Общий вид лицевой панели модификаций HFJS-8003C, HFJS-8004D, HFJS-8005E, HFJS-8006F, HFJS-8203C, HFJS-8204D, HFJS-8205E, HFJS-8206F

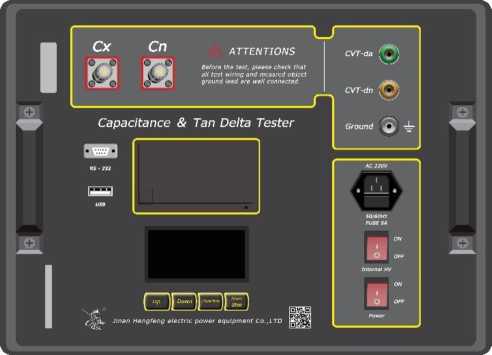

Рисунок 3 - Общий вид лицевой панели модификаций HFJS-8007G и HFJS-8207G

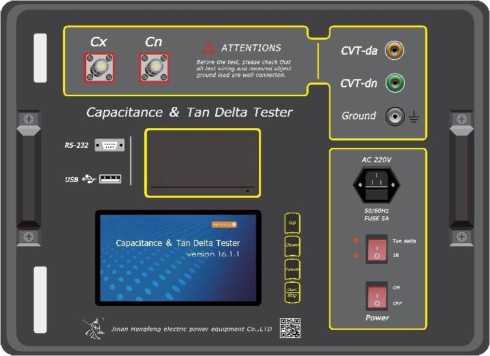

Рисунок 4 - Общий вид лицевой панели модификаций HFJS-8010M и HFJS-8210M

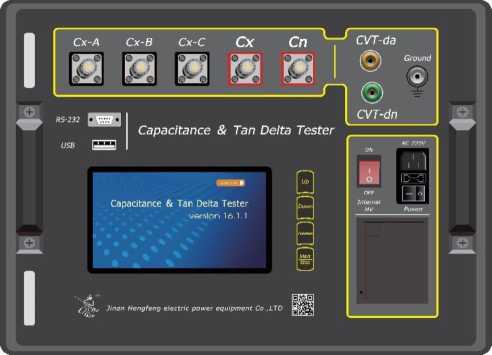

Рисунок 5 - Общий вид лицевой панели модификаций HFJS-8008E и HFJS-8208E

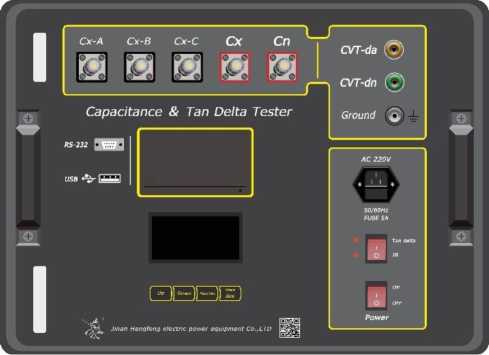

Рисунок 6 - Общий вид лицевой панели модификаций HFJS-8103C, HFJS-8104D, HFJS-8105E, HFJS-8106F, HFJS-8303C, HFJS-8304D, HFJS-8305E, HFJS-8306F

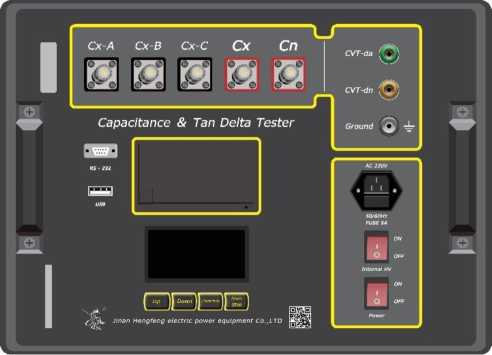

Рисунок 7 - Общий вид лицевой панели модификаций HFJS-8107G и HFJS-8307G

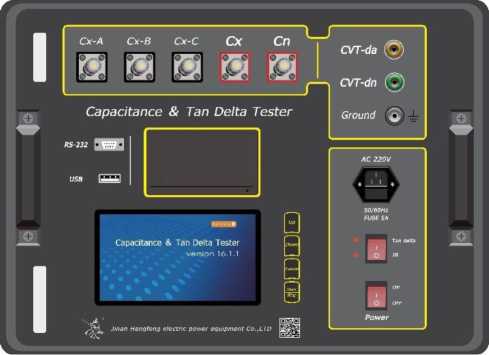

Рисунок 8 - Общий вид лицевой панели модификаций HFJS-8110M и HFJS-8310M
Рисунок 9 - Общий вид лицевой панели модификаций HFJS-8108E и HFJS-8308E
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений электрической емкости, пФ |
от 3 до 1 •l 06 |
Пределы допускаемой абсолютной основной погрешности измерений емкости, пФ |
±(0,01-Сх+1) |
Диапазон измерений тангенса угла потерь |
от 1Д10-4 до 1,0 |
Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь |
±(0,01-tg5x + 0,0004) |
Диапазон воспроизведений напряжения переменного и постоянного тока, кВ - для модификаций HFJS-8003C, HFJS-8004D, HFJS-8005E, HFJS-8006F, HFJS-8007G, HFJS-8008E, HFJS-8010M, HFJS-8103C, HFJS-8104D, HFJS-8105E, HFJS-8106F, HFJS-8107G, HFJS-8108E, HFJS-8110M |
от 0,5 до 10 |
- для модификаций HFJS-8203C, HFJS-8204D, HFJS-8205E, HFJS-8206F, HFJS-8207G, HFJS-8208E, HFJS-8210M, HFJS-8303C, HFJS-8304D, HFJS-8305E, HFJS-8306F, HFJS-8307G, HFJS-8308E, HFJS-8310M |
от 0,5 до 12 |
Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения переменного и постоянного тока, В |
±(0,015-Ux + 10) |
Диапазон воспроизведений частоты переменного тока, Гц |
от 45 до 65 |
Пределы допускаемой абсолютной основной погрешности воспроизведений частоты переменного тока, Гц |
±0,01 |
Наименование характеристики |
Значение |
Диапазоны измерений сопротивления постоянному току (только модификаций HFJS-8008E, HFJS-8010M, HFJS-8208E, HFJS-8210M, HFJS-8108E, HFJS-8110M, HFJS-8308E, HFJS-8310M), МОм: |
от 0,1 до V106 |
Пределы допускаемой относительной основной погрешности измерений сопротивления постоянному току, %
|
±5 ±5 ±10 |
Нормальные условия применения:
|
от +15 до +25 от 10 до 80 от 84 до 106 |
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур , равны пределам основной погрешности измерений | |
Примечание: * Сх, tg6x, Ux - измеренные значения емкости, тангенса угла потерь и напряжения. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжения переменного тока, В |
от 180 до 270 |
- частота переменного тока, Гц |
50 или 60 |
Условия применения: - температура окружающей среды, °С |
от -10 до +50 |
- относительная влажность (без конденсации), % |
до 90 |
- атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры (высота х ширина х длина), мм, не более - для модификаций HFJS-8003C, HFJS-8004D, HFJS-8005E, HFJS-8006F, HFJS-8007G, HFJS-8103C, HFJS-8104D, HFJS-8105E, HFJS-8106F, HFJS-8107G, HFJS-8203C, HFJS-8204D, HFJS-8205E, HFJS-8206F, HFJS-8207G, HFJS-8303C, HFJS-8304D, HFJS-8305E, HFJS-8306F, HFJS-8307G |
340 х 340 х 460 |
- для модификаций HFJS-8008E, HFJS-8010M, HFJS-8108E, HFJS- 8110M, HFJS-8208E, HFJS-8210M, HFJS-8308E, HFJS-8310M |
430 х 370 х 505 |
Масса, кг, не более - для модификаций HFJS-8003C, HFJS-8004D, HFJS-8005E, HFJS-8006F, HFJS-8007G |
26,5 |
- для модификаций HFJS-8008E и HFJS-8010M |
31,0 |
- для модификаций HFJS-8203C, HFJS-8204D, HF-8205E, HFJS-8206F, HFJS-8207G |
27,3 |
- для модификаций HFJS-8208E и HFJS-8210M |
32,1 |
- для модификаций HFJS-8103C, HFJS-8104D, HFJS-8105E, HFJS-8106F, HFJS-8107G |
26,8 |
- для модификаций HFJS-8108E и HFJS-8110M |
31,3 |
- для модификаций HFJS-8303C, HFJS-8304D, HFJS-8305E, HFJS-8306F, HFJS-8307G |
27,6 |
- для модификаций HFJS-8308E и HFJS-8310M |
32,6 |
Средний срок службы, лет, не менее |
7 |
Средняя наработка на отказ, ч, не менее |
8000 |
