Номер по Госреестру СИ: 84595-22
84595-22 Калибраторы многофункциональные и коммуникаторы со встроенным термостатом
(Beamex MC6-T (-R))
Назначение средства измерений:
Калибраторы многофункциональные и коммуникаторы со встроенным термостатом Beamex MC6-T (-R) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), частоты периодических сигналов, а также для измерений давления и воспроизведения температуры.

Внешний вид.
Калибраторы многофункциональные и коммуникаторы со встроенным термостатом
Рисунок № 1

Внешний вид.
Калибраторы многофункциональные и коммуникаторы со встроенным термостатом
Рисунок № 2

Внешний вид.
Калибраторы многофункциональные и коммуникаторы со встроенным термостатом
Рисунок № 3

Внешний вид.
Калибраторы многофункциональные и коммуникаторы со встроенным термостатом
Рисунок № 4
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) зашито в микропроцессоре калибратора и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программ в условиях завода-изготовителя калибраторов. Номер версии ПО доступен для просмотра на дисплее после включения калибратора и в меню «Настройки - О приборе».
В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню калибратора. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие калибратора) обеспечивается нанесением гарантийной наклейки на корпус калибратора.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MC6-T |
Номер версии (идентификационный номер ПО) |
Версия ПО не ниже 3.20 |
Цифровой идентификатор ПО |
Не используется |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «MC6-T Калибраторы многофункциональные и коммуникаторы со встроенным термостатом» в разделе «Калибровка средств измерения».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным и коммуникаторам со встроенным термостатом Beamex MC6-T (-R)
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины
Международный стандарт МЭК 60584-1:2013 (2013, 08) Термопары. Часть 1. Градуировочные таблицы и допуска
Приказ Росстандарта № 3456 от 30.12.2019 г. «Об утв ерждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта № 2091 от 01.10.2018 г. «Об утв ерждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»
Приказ Росстандарта № 3457 от 30.12.2019 г. «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта № 1621 от 29.06.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта № 1339 от 29.06.2018 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта № 2900 от 06.12.2019 г. «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - V107 Па»
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Стандарт предприятия Калибраторы многофункциональные и коммуникаторы со встроенным термостатом Beamex MC6-T (-R)
Изготовитель
Компания «Beamex Oy AB», ФинляндияАдрес: Ristisuonraitti 10, FIN-68600 Pietarsaari, Finland
Телефон: +358-10-550-5000
Web-сайт: www.beamex.com
E-mail: info@beamex.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46Телефон: +7 (495) 437-55-77
Факс: +7 (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Калибраторы многофункциональные и коммуникаторы со встроенным термостатом Beamex MC6-T (-R) (далее - калибраторы) предназначены для поставок в Российскую Федерацию, а также другие страны СНГ, и имеют специальное исполнение (-R).
Калибраторы выполняются в различных модификациях:
- MC6-T150 (-R) имеет две зоны нагрева и охлаждения для оптимального контроля температуры;
- MC6-T660 (-R) имеет трехзонный термостат с раздельным регулированием каждой зоны.
Калибраторы применяются в качестве эталона или рабочего средства измерений при поверке (калибровке) и испытаниях в лабораторных и полевых условиях:
- электроизмерительных приборов, каналов измерительных систем с входными и выходными электрическими сигналами напряжения (В, мВ) и силы постоянного тока (мА), сопротивления, частоты периодических сигналов, количества импульсов, а также различных преобразователей с цифровыми выходными сигналами по протоколам HART, Foundation Fieldbus H1, Profibus PA;
- приборов для измерения давления - датчиков давления с аналоговым и цифровым выходным сигналом, манометров, электропневматических и пневмоэлектрических преобразователей давления, а также различных реле;
- преобразователей сигналов термоэлектрических преобразователей и термопреобразователей сопротивления;
- средств измерения температуры погружного типа;
- для воспроизведения и поддержания заданной температуры.
жидкокристаллический сенсорный цветной дисплей и клавиатура. На дисплее отображаются результаты измерений/воспроизведений, сведения о режиме работы калибратора, а также виртуальные кнопки для управления режимами калибратора. Каналы измерения (IN) и воспроизведения (OUT) сигналов силы и напряжения постоянного тока гальванически развязаны. Калибраторы имеют встроенный источник постоянного напряжения 24 В для питания токовой петли. Возможно подключение калибратора к персональному компьютеру через интерфейс USB. Режим коммуникатора предназначен для обмена данными между калибратором и СИ, которые поддерживают протокол(ы) полевых шин: HART, FOUNDATION Fieldbus H1 или Profibus РА.
Калибраторы имеют три независимых канала (R1, R2, R3) для измерений сопротивления (сигналов термопреобразователей сопротивления) и два независимых канала (TC1, TC2) для измерения низкого напряжения (сигналов термоэлектрических преобразователей).
С помощью высокоточных внутренних и/или внешних модулей измерений давления калибраторы могут измерять значения избыточного, абсолютного давления или разности давлений.
Встроенный в MC6-T (-R) сухоблочный термостат позволяет задавать и поддерживать температуру с известной точностью, а встроенные каналы измерения - измерять выходной сигнал внешнего термопреобразователя сопротивления повышенной точности и/или калибруемого средства измерения.
Калибраторы могут использоваться в комплекте с внешними терм опреобразователями сопротивления повышенной точности (далее - ТС) с индивидуальной градуировкой (с коэффициентами МТШ-90 (для RPRT) или Каллендара-Ван Дюзена (для IPRT).
Внешние термопреобразователи сопротивления повышенной точности изготавливаются следующих моделей: IPRT-300, RPRT-420-300, RPRT-420-230A, RPRT-660-300, RPRT-660-230A. Модели ТС различаются по метрологическим и техническим характеристикам и состоят из платинового чувствительного элемента (далее - ЧЭ), помещенного в тонкостенную защитную трубку из нержавеющей стали, и соединительного кабеля с разъемом. Схема соединения внутренних проводников ТС с ЧЭ - 4-х проводная.
Фотографии общего вида калибраторов, места нанесения знака поверки и заводского (серийного) номера представлены на рисунке 1.
Общий вид внешних термопреобразователей сопротивления повышенной точности представлен на рисунках 2-4. Заводской (серийный) номер ТС наносится в виде гравировки на защитную трубку ТС или на бирку, прикреплённую к соединительному кабелю ТС.
Пломбирование калибраторов не предусмотрено.
Место нанесения знака поверки

Место нанесения заводского (серийного) номера
Рисунок 1 - Общий вид калибратора BEAMEX MC6-T (-R) с указанием места нанесения заводского номера

Рисунок 2 - Общий вид внешних термопреобразователей сопротивления модели IPRT-300

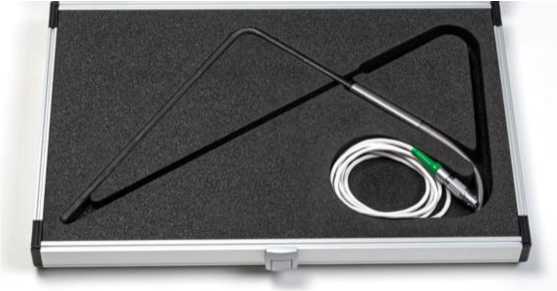

Рисунок 3 - Общий вид внешних термопреобразователей сопротивления моделей RPRT-420-230A, RPRT-660-230A

Рисунок 4 - Общий вид внешних термопреобразователей сопротивления моделей RPRT-420-300, RPRT-660-300
Таблица 11 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Калибратор многофункциональный и коммуникатор со встроенным термостатом MC6-T (-R) с установленным внутренним аккумулятором |
Модель определяется заказом |
1 шт. |
Внутренний блок коммуникации по протоколам FieldBus, ProfiBus (по заказу) |
— |
— |
Инструмент для извлечения вставных трубок |
— |
1 шт. |
Комплект контрольных проводов, кабель USB, шнур питания |
— |
1 шт. |
Кабель с разъемом LEMO для подключения к каналу R2 (по заказу) |
— |
— |
Жёсткий кейс (по заказу) |
— |
— |
Руководство по эксплуатации на русском языке |
— |
1 экз. |
Внутренний барометрический и внешние модули давления с соединительным кабелем (по заказу) |
— |
— |
Внешний термопреобразователь сопротивления повышенной точности (по заказу) |
— |
— |
Вставные трубки для термостата (по заказу) |
— |
— |
Съемный держатель вставных трубок (по заказу) |
— |
— |
Пневматические и гидравлические насосы с фитингами, трубками, шлангами и кейсами (по заказу) |
— |
— |
Программное обеспечение (по заказу) |
— |
— |
Метрологические характеристики калибраторов представлены в таблицах 2 - 9.
Таблица 2 - Метрологические характеристики калибраторов при измерении электрических сигналов
Диапазон измеряемых сигналов и используемые клеммы калибратора |
Разрешение |
Пределы допускаемой погрешности 1), 6 - относительная, Д - абсолютная |
от -1 до +1 В 2) (ТС1, ТС2) |
0,001 мВ |
Д=±(0,00007^Х+4 мкВ) |
от -1 до +1 В 3) (IN) |
0,001 мВ |
Д=±(0,00006^Х+5 мкВ) |
от 1 до 60 В 3) (IN) |
0,01 мВ |
Д=±(0,00006^Х+0,25 мВ) |
от - 25 до +25 мА 4) (IN) |
0,0001 мА |
Д=±(0,0001-Х+1 мкА) |
от -100 до -25 мА и от +25 до +100 мА 4) (IN) |
0,001 мА |
Д=±(0,0001-Х+1 мкА) |
от 0 до 100 Ом (R1, R2, R3) |
0,001 Ом |
Д=±6 мОм 5) |
от 100 до 110 Ом (R1, R2, R3) |
0,001 Ом |
6=±0,006 % 5) |
от 110 до 150 Ом (R1, R2, R3) |
0,001 Ом |
6=±0,007 % 5) |
от 150 до 300 Ом (R1, R2, R3) |
0,001 Ом |
6=±0,008 % 5) |
от 300 до 400 Ом (R1, R2, R3) |
0,001 Ом |
6=±0,009 % 5) |
от 400 до 4040 Ом (R1, R2, R3) |
0,01 Ом |
Д=±(0,00015^Х+12 мОм) 5) |
Примечания:
X - модуль номинального текущего значения сигнала измеряемого параметра.
Электрические параметры встроенного источника питания петли: 24 В ± 5%; Iмaкc=55 мА. Напряжение внешнего источника питания петли не более 60 В.
|
Диапазон воспроизводимых сигналов и используемые клеммы калибратора |
Разрешение |
Пределы допускаемой погрешности1), Д - абсолютная |
от -1 до +1 В 2) (ТС1) |
0,001 мВ |
Д=±(0,00007^Х+4 мкВ) |
от -3 до +10 3) (OUT) |
0,01 мВ |
Д=±(0,00007^Х+0,1 мВ) |
от -3 до +24 В 3) (OUT) |
0,1 мВ |
Д=±(0,00007^Х+0,1 мВ) |
от 0 до 25 мА 4) (OUT) |
0,0001 мА |
Д=±(0,0001-Х+1 мкА) |
от 25 до 55 мА 4)(OUT) |
0,001 мА |
Д=±(0,0001-Х+2 мкА) |
от 0 до 100 Ом (R1) |
0,001 Ом |
Д=±20 мОм |
от 100 до 400 Ом (R1) |
0,001 Ом |
Д=±(0,0001-Х+10 мОм) |
от 400 до 4000 Ом (R1) |
0,01 Ом |
Д=±(0,00015^Х+20 мОм) |
Примечания:
X - модуль номинального текущего значения сигнала генерируемого/воспроизводимого параметра.
|
Таблица 4 - Метрологические характеристики калибраторов при измерении 1) и
генерировании / воспроизведении2) частотных электрических сигналов
Диапазон |
Разрешение |
Пределы допускаемой погрешности0, Д - абсолютная | |
Измерения |
Генерирования/ воспроизведения | ||
от 0,0027 до 0,5 Гц |
от 0,0005 до 0,5 Гц |
0,000001 Гц |
Д=±(0,00002Т+0,000002 Гц) |
от 0,5 до 5 Гц |
0,00001 Гц |
Д=±(0,00002Т+0,00002 Гц) | |
от 5 до 50 Гц |
0,0001 Гц |
Д=±(0,00002Т+0,0002 Гц) | |
от 50 до 500 Гц |
0,001 Гц |
Д=±(0,00002Т+0,002 Гц) | |
от 500 до 5000 Гц |
0,01 Гц |
Д=±(0,00002 Т+0,02 Гц) | |
от 5000 до 50000 Гц |
0,1 Гц |
Д=±(0,00002 Т+0,2 Гц) | |
Примечания:
минимальная амплитуда сигнала: 1 В (<10 кГц), 1,2 В (от 10 до 50 кГц); сухой контакт 1 В, контакт под напряжением от минус 1 до 14 В.
амплитуда сигнала (форма сигнала - прямоугольная положительная) ип-п от 0 до 24 В; амплитуда сигнала (форма сигнала — прямоугольная симметричная) ип-п от 0 до 6В.
F - текущее номинальное значение измеряемой или генерируемой/ воспроизводимой частоты. |
Тип |
Диапазон, °С |
Пределы допускаемой погрешности5) (измерение), 6 - относительная, Д - абсолютная |
Пределы допускаемой погрешности5) (воспроизведение), Д - абсолютная |
1 |
2 |
3 |
4 |
50П |
от -200 до +270 |
Д=±0,03 °С |
Д=±0,11 °С |
(Pt50 а385) 1) 2) 3) |
от +270 до +850 |
6=±0,012 % |
Д=±(0,00015^Твос+0,11 °С) |
100П |
от -200 до 0 |
Д=±0,015 °С |
Д=±0,05 °С |
(Pt100 а385) 1) 2) 3) |
от 0 до +850 |
Д=±(0,00012^Тизм+0,015 °С) |
Д=±(0,00014^Твос+0,05 °С) |
от -200 до -80 |
Д=±0,01 °С |
Д=±0,025 °С | |
200П (Pt200 а385) 1) 2) 3) |
от -80 до 0 |
Д=±0,02 °С |
Д=±0,035 °С |
от 0 до +260 |
Д=±(0,00012^Тизм+0,02 °С) |
Д=±(0,00011-Твос+0,04 °С) | |
от +260 до +850 |
Д=±(0,0002^Тизм+0,045 °С) |
Д=±(0,0002 •Твос+0,06 °С) | |
400П (Pt400 а385) 1) 2) 3) |
от -200 до -100 |
Д=±0,01 °С |
Д=±0,015 °С |
от -100 до 0 |
Д=±0,02 °С |
Д=±0,03 °С | |
от 0 до +850 |
Д=±(0,00019^Тизм+0,045 °С) |
Д=±(0,00019^Твос+0,05 °С) | |
500П (Pt500 а385) 1) 2) 3) (500П а391-06) 3) |
от -200 до -120 |
Д=±0,01 °С |
Д=±0,015 °С |
от -120 до -50 |
Д=±0,02 °С |
Д=±0,025 °С | |
от -50 до 0 |
Д=±0,045 °С |
Д=±0,05 °С | |
от 0 до +850 |
Д=±(0,00019^Тизм+0,045 °С) |
Д=±(0,00019^Твос+0,05 °С) | |
1000П (Pt1000 а385) 1) 2) 3) (1000П а.391-06) 3) |
от -200 до -150 |
Д=±0,008 °С |
Д=±0,011 °С |
от -150 до -50 |
Д=±0,031 °С |
Д=±0,035 °С | |
от -50 до 0 |
Д=±0,041 °С |
Д=±0,043 °С | |
от 0 до +850 |
Д=± (0,00019 ^Тизм+0,041 °С) |
Д=±(0,00019^Твос+0,043 °С) | |
от -200 до 0 |
Д=±0,03 °С |
- | |
50П |
от -200 до +270 |
- |
Д=±0,11 °С |
(50П а391) 1) 2) |
от 0 до +1100 |
Д=±(0,0001-Тизм+0,03 °С) |
- |
от +270 до +1100 |
- |
Д=±(0,00017^Твос+0,065 °С) | |
от -200 до +50 |
Д=±0,03 °С |
- | |
50П |
от -200 до +270 |
- |
Д=±0,11 °С |
(50П а391-06) 3) |
от +50 до +850 |
Д=±(0,0001-Тизм+0,025 °С) |
- |
от +270 до +850 |
- |
Д=±(0,00015^Твос+0,073 °С) | |
100П (100П а391) 1) 2) |
от -200 до 0 |
Д=±0,015 °С |
Д=±0,05 °С |
от 0 до +850 |
Д=±(0,00013^Тизм+0,015 °С) |
Д=±(0,00014^Твос+0,05 °С) | |
св. 850 до 1100 |
Д=±(0,00025^Тизм+0,03 °С) |
Д=±(0,00027^Твос+0,04 °С) | |
100П |
от -200 до 0 |
Д=±0,015 °С |
Д=±0,05 °С |
(100П а391-06) 3) |
от 0 до +850 |
Д=±(0,00012^Тизм+0,015 °С) |
Д=±(0,00014^Твос+0,05 °С) |
50М (50М а428) 1) 2) |
от -200 до +200 |
Д=±0,030 °С |
Д=±0,098 °С |
50М (50М а428-06) 3) |
от -180 до +200 |
Д=±0,029 °С |
Д=±0,094 °С |
1 |
2 |
3 |
4 |
100М (100М «428) П 2) |
от -200 до 0 |
Д=±0,015 °С |
Д=±0,049 °С |
от 0 до +200 |
Д=±(0,00012^Тизм+0,015 °С) |
Д=±(0,00009^Твос+0,049 °С) | |
100М (100М «428-06) 3) |
от -180 до 0 |
Д=±0,015 °С |
Д=±0,047 °С |
от 0 до +200 |
Д=±(0,00012^Тизм+0,015 °С) |
Д=±(0,0001 •Твос+0,047 °С) | |
50М (50М «426) П |
от -50 до +200 |
Д=±0,029 °С |
Д=±0,094 °С |
100М (100М «426) П |
от -50 до 0 |
Д=±0,015 °С |
Д=±0,047 °С |
от 0 до +200 |
Д=±(0,00012^Тизм+0,015 °С) |
Д=±(0,0001 •Твос+0,047 °С) | |
100H (100Н «617) 1) 2) 3) |
от -60до 0 |
Д=±0,013 °С |
Д=±0,043 °С |
от 0 до +180 |
Д=±(0,00007-ТИЗм+0,013 °С) | ||
46П (46П «391) 4) |
от -200 до 0 |
Д=±0,033 °С |
- |
от -200 до +300 |
- |
Д=±0,12 °С | |
от 0 до +650 |
Д=±(0,00008^Тизм+0,033 °С) |
- | |
от +300 до +650 |
- |
Д=±(0,00015^Твос+0,075 °С) | |
53М (53М «426) 4) |
от -50 до +200 |
Д=±0,027 °С |
Д=±0,089 °С |
Примечания: Разрешение для всех типов термопреобразователей сопротивления: 0,001 °С.
Тизм - текущее номинальное значение измеряемой температуры, °С; Твос - текущее номинальное значение воспроизводимой температуры, °С; Значение силы измерительного тока, пульсирующего в обоих направлениях, при измерении сигналов термопреобразователей сопротивления 1изм для диапазона измерений от 0 до 500 Ом составляет 1 мА, для диапазона измерений свыше 500 Ом — 0,2мА; Значение силы тока, при воспроизведении сигналов термопреобразователей сопротивления, (при значении воспроизводимого сопротивления от 0 до 650 Ом) 1нагр не более 5 мА; Значение напряжения, при воспроизведении сигналов термопреобразователей сопротивления (при значении воспроизводимого сопротивления от 650 до 4000 Ом) R-им x 1нагр не более 3,25 В |
Тип |
Диапазон, °С |
Пределы допускаемой погрешности 3) (измерение, воспроизведение), 6 - относительная, Д - абсолютная |
1 |
2 |
3 |
ПР (В) 1) 2) |
от 0 до +200 |
Д=±(0,00007 ^U+4 мкВ) |
от +200 до +500 |
Д=±2,0 °С | |
от +500 до +800 |
Д=±0,8 °С | |
от +800 до +1820 |
Д=±0,5 °С | |
ПП (R) 1) 2) |
от -50 до 0 |
Д=±1,0 °С |
от 0 до +150 |
Д=±0,7 °С | |
от 150 до +400 |
Д=±0,45 °С | |
от 400 до +1768 |
Д=±0,4 °С | |
ПП (S) 1) 2) |
от -50 до 0 |
Д=±0,9 °С |
от 0 до +100 |
Д=±0,7 °С | |
от +100 до +300 |
Д=±0,55 °С | |
от +300 до +1768 |
Д=±0,45 °С | |
ХА(К) 1) 2) |
от -270 до -200 |
Д=±(0,00007 ^U+4 мкВ) |
от -200 до 0 |
Д=±(0,001-Т+0,1 °С) | |
от 0 до +1000 |
Д=±(0,00007^Т+0,1 °С) | |
от +1000 до +1372 |
6=±0,017 % | |
XK(E) 1) 2) |
от -270 до-200 |
Д=±(0,00007 ^U+4 мкВ) |
от -200 до 0 |
Д=±(0,0006^Т+0,07 °С) | |
от 0 до +1000 |
Д=±(0,00005^Т+0,07 °С) | |
МК(Т) 1) 2) |
от -270 до -200 |
Д=±(0,00007 ^U+4 мкВ) |
от -200 до 0 |
Д=±(0,001-Т+0,1 °С) | |
от 0 до 400 |
Д=±0,1 °С | |
ЖК(Д) 1) 2) |
от -210 до -200 |
Д=±(0,00007 ^U+4 мкВ) |
от -200 до 0 |
Д=±(0,0006^Т+0,08 °С) | |
от 0 до +1200 |
Д=±(0,00006^Т+0,08 °С) | |
HH(N) 1) 2) |
от -270 до -200 |
Д=±(0,00007 ^U+4 мкВ) |
от -200 до -100 |
6=±0,2 % | |
от -100 до 0 |
Д=±(0,0005^Т+0,15 °С) | |
от 0 до +800 |
Д=±0,15 °С | |
от +800 до +1300 |
Д=±(0,0001 ^Т+0,07 °С) | |
U 1) |
от -200 до 0 |
Д=±(0,0007^Т+0,1 °С) |
от 0 до +600 |
Д=±0,1 °С | |
L 1) |
от -200 до 0 |
Д=±(0,0004^Т+0,08 °С) |
от 0 до +900 |
Д=±(0,00005^Т+0,08 °С) | |
XK(L) 1) 2) |
от -200 до 0 |
Д=±(0,00052^Т+0,07 °С) |
от 0 до +380 |
Д=±0,07 °С | |
от +380 до +800 |
Д=±(0,00008^Т+0,04 °С) |
1 |
2 |
3 |
ВР(А)-1 1) 2) |
от 0 до +300 |
Д=±(-0,00023^Т+0,33 ОС) |
от +300 до +1500 |
Д=±(0,00014^Т+0,22 ОС) | |
от +1500 до +2500 |
Д=±(0,00039^Т-0,15 ОС) | |
Примечания: Разрешение для всех типов термоэлектрических преобразователей: 0,01 °С.
T - модуль текущего номинального значения измеряемой или воспроизводимой температуры, °С; U - модуль текущего номинального значения напряжения, соответствующего измеряемой или воспроизводимой температуре согласно 1) и 2), мкВ. |
Таблица 7 - Метрологические характеристики калибраторов при автоматической компенсации температуры холодного спая термоэлектрических преобразователей (ТС1, ТС2)
Диапазон компенсации, ОС |
Пределы допускаемой погрешности при температуре окружающей среды от +15 до +35 ОС 1), Д - абсолютная |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от 0 до +15 и от +35 до верхнего предела диапазона рабочих условий, Д - абсолютная |
от 0 до +45 |
Д=±0,15 °C |
Д=±0,005 °C на 1 °C |
1) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год. |
Таблица 8 - |
Метрологические характеристики калибраторов при измерении давления | |||
Внутренние модули |
Внешние модули EXT и EXT-IS |
Панельные модули EXT CENTRiCAL |
Диапазон измерений 1) |
Пределы допускаемой погрешности2) |
1 |
2 |
3 |
4 |
6 |
PB |
EXTB, EXTB-IS |
EXTB CENTRiCAL |
от 70 до 120 кПа абс. |
±0,05 кПа |
— |
EXT10mD, EXT 1 0mD-IS |
EXT10mD CENTRiCAL |
от -1 до 1 кПа |
±(0,10 % П + 0,05 % Д) |
— |
EXT100m, EXT100m-IS |
EXT100m CENTRiCAL |
от 0 до 10 кПа |
±(0,025 % П + 0,025 % ВП) |
— |
EXT250mC, EXT250mC-IS |
— |
от -25 до 25 кПа |
±(0,025 % П + 0,025 % ВП) |
— |
EXT400mC, EXT400mC-IS |
EXT400mC CENTRiCAL |
от -40 до 40 кПа |
±(0,025 % П + 0,02 % ВП) |
— |
EXT630mC, EXT630mC-IS |
— |
от -63 до 63 кПа |
±(0,025 % П + 0,02 % ВП) |
— |
EXT1C, EXT1C-IS |
EXT1C CENTRiCAL |
от -100 до 100 кПа |
±(0,025 % П + 0,015 % ВП) |
— |
EXT1,6C, EXT1,6C-IS |
— |
от -100 до 160 кПа |
±(0,025 % П + 0,015 % ВП) |
— |
EXT2C, EXT2C-IS |
EXT2C CENTRiCAL |
от -100 до 200 кПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT2,5C, EXT2,5C-IS |
— |
от -100 до 250 кПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT4C, EXT4C-IS |
— |
от -100 до 400 кПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT6C, EXT6C-IS |
EXT6C CENTRiCAL |
от -100 до 600 кПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT10C, EXT10C-IS |
— |
от -100 до 1000 кПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT16C, EXT16C-IS |
— |
от -100 до 1600 кПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT20C, EXT20C-IS |
EXT20C CENTRiCAL |
от -100 до 2000 кПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT25, EXT25-IS |
— |
от 0 до 2500 кПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT40, EXT40-IS |
— |
от 0 до 4 МПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT60, EXT60-IS |
EXT60 CENTRiCAL |
от 0 до 6 МПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT100, EXT100-IS |
EXT100 CENTRiCAL |
от 0 до 10 МПа |
±(0,025 % П + 0,01 % ВП) |
1 |
2 |
3 |
4 |
6 |
— |
EXT160, EXT160-IS |
EXT160 CENTRiCAL |
от 0 до 16 МПа |
±(0,025 % П + 0,01 % ВП) |
— |
EXT250, EXT250-IS |
EXT250 CENTRiCAL |
от 0 до 25 МПа |
±(0,025 % П + 0,015 % ВП) |
— |
EXT400, EXT400-IS |
— |
от 0 до 40 МПа |
±(0,025 % П + 0,015 % ВП) |
— |
EXT600, EXT600-IS |
EXT600 CENTRiCAL |
от 0 до 60 МПа |
±(0,025 % П + 0,015 % ВП) |
— |
EXT1000, EXT1000-IS |
— |
от 0 до 100 МПа |
±(0,025 % П + 0,015 % ВП) |
— |
EXT200mC-s, EXT200mC-s-IS |
— |
от -20 до 20 кПа |
±(0,05 % П + 0,05 % ВП) |
— |
EXT2C-s, EXT2C-s-IS |
— |
от -100 до 200 кПа |
±0,05 % ВП |
— |
EXT20C-s, EXT20C-s-IS |
— |
от -100 до 2000 кПа |
±0,05 % ВП |
— |
EXT160-s, EXT160-s-IS |
— |
от 0 до 16 МПа |
±0,05 % ВП |
Примечания: П - показание; Д - диапазон измерений; ВП - верхний предел измерений
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от 0 до +15 °С и от св. +35 до +45 °С:
|
Наименование характеристики |
Значение характеристики (в зависимости от модели калибратора)1) 2) | |
MC6-T150 (-R) |
MC6-T660 (-R) | |
1 |
2 |
3 |
Диапазон воспроизводимых температур, °C |
от -30 3) до +150 |
от +50 4) до +660 |
Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +13 до +33 °С включ., °С |
±0,15°С |
±0,2 (в диапазоне от +50 до +150 °С включ.); ±0,3 (в диапазоне св. +150 до +420 °С включ.); ±0,5°С (в диапазоне св. +420 до +660 °С) |
Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды от 0 до 13°С (не включ.) и св. 33 до 45°С, °С/°С |
±0,006 |
±0,00003 • tзад где tзад - значение заданной температуры, °C |
Пределы допускаемой абсолютной погрешности измерений температуры с использованием внешнего термопреобразователя сопротивления повышенной точности при температуре окружающей среды от +13 до +33 °С включ., °С: | ||
- для модели IPRT-3005) |
±(0,00048Чизм +0,05), где гизм - модуль значения измеряемой температуры, °C |
±(0,00048Чизм +0,036) (в диапазоне от +50 до +300 °С) |
- для моделей RPRT-420-300, RPRT-420-230A6) |
±0,04 |
±0,04 (в диапазоне от +50 до +150 °С включ.); ±(0,00028^ ^зм +0,017) (в диапазоне св. +150 до +420 °С) |
- для моделей RPRT-660-300, RPRT-660-230A7) |
±0,04 |
±0,04 (в диапазоне от +50 до +150 °С включ.); ±(0,00028^ ^зм +0,017) (в диапазоне св. +150 до +660 °С) |
Наименование характеристики |
Значение характеристики (в зависимости от модели калибратора)(1)(2) | |
MC6-T150 (-R) |
MC6-T660 (-R) | |
Нестабильность поддержания заданной температуры в течение 30 минут после достижения режима стабилизации, °С |
±0,01 |
±0,02 (в диапазоне от +50 до +150 ОС включ.); ±0,03 (в диапазоне св. +150 до +420 ОС включ.); ±0,04 (в диапазоне св. +420 до +660 ОС) |
Осевая неоднородность температуры от дна канала вставного блока, °С, не более: | ||
- на расстоянии от 0 до 40 мм включ. |
±0,05 |
±0,15 (в диапазоне от +50 до +150 ОС включ.); ±0,25 (в диапазоне св. +150 до +420 ОС включ.); ±0,4 (в диапазоне св. +420 до +660 ОС) |
- на расстоянии св. 40 до 60 мм |
±0,07 |
±0,2 (в диапазоне от +50 до +150 ОС включ.); ±0,4 (в диапазоне св. +150 до +420 ОС включ.); ±0,6 (в диапазоне св. +420 до +660 ОС) |
Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более |
±0,01 ос |
±0,02 (в диапазоне от +50 до +150 ОС включ.); ±0,05 (в диапазоне св. +150 до +420 ОС включ.); ±0,08 (в диапазоне св. +420 до +660 ОС) |
Значение единицы младшего разряда, °С |
0,001 |
0,001 |
Глубина термостата, мм |
150 |
150 |
Наружный диаметр вставного блока, мм |
30 |
24,5 |
Время нагрева, мин, не более: |
19 (от 23 до +150 °C) 23 (от -30 до +150 °C) |
15 (от +50 до +660 °C) |
Наименование характеристики |
Значение характеристики (в зависимости от модели калибратора)(1)(2) | |
MC6-T150 (-R) |
MC6-T660 (-R) | |
Время охлаждения, мин, не более: |
17 (от +150 до 23 °C) 23 (от +23 до -30 °C) 37 (от +150 до -30 °C) |
25 (от +660 до +100 °C) 35 (от +660 до +50 °C) |
Время стабилизации воспроизводимой температуры после выхода калибратора на заданное значение температуры, мин, не более |
10 |
10 |
Примечания:
При окружающей температуре не более +23 °С.
|
Таблица 10 - Основные технические характеристики
Наименование характеристики |
Значение | |
MC6-T150 (-R) |
MC6-T660 (-R) | |
Параметры аккумуляторной батареи 1): | ||
- тип аккумуляторной батареи |
Li-PO | |
- емкость аккумуляторной батареи |
4300 мАч | |
Параметры электропитания | ||
- напряжение сети переменного тока, В |
от 207 до 253 | |
- частота, Гц |
от 50 до 60 | |
Потребляемая мощность при работе от сети переменного тока, Вт, не более |
380 Вт |
1560 Вт |
Габаритные размеры, мм, не более | ||
- длина |
322 | |
- ширина |
180 | |
- высота |
298 | |
Масса, кг, не более |
9,4 |
8,6 |
Рабочие условия: | ||
- температура окружающего воздуха, °С |
от 0 до +45 | |
- относительная влажность, % без конденсации |
до 90 | |
- атмосферное давление, кПа |
от 66,0 до 106,7 | |
Условия транспортирования и хранения | ||
- температура окружающего воздуха, °С |
от -20 до +60 | |
- относительная влажность, % без конденсации |
от 10 до 60 | |
1 х USB A, | ||
Интерфейс |
1 x USB B, | |
1 x RJ45 | ||
Параметры измерения/воспроизведения количества импульсов: - диапазон измерения/воспроизведения | ||
количества импульсов |
от 0 до 9999999 импульсов | |
- разрешение |
1 импульс | |
- частота измерения / воспроизведения | ||
количества импульсов, Гц |
от 0,0005 до 10000,0 | |
Примечание: | ||
1) Калибратор может работать от внутренней аккумуляторной батареи (т.е. отключенным от электросети), кроме функций воспроизведения температуры и измерений в канале R3. |
