Сведения о средстве измерений: 84551-22 Аттенюаторы ступенчатые ручные

Номер по Госреестру СИ: 84551-22
84551-22 Аттенюаторы ступенчатые ручные
(8490)

Назначение средства измерений:
Аттенюаторы ступенчатые ручные 8490 (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.

Внешний вид. Аттенюаторы ступенчатые ручные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Аттенюаторы ступенчатые ручные
Рисунок № 1

Внешний вид. Аттенюаторы ступенчатые ручные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Аттенюаторы ступенчатые ручные
Рисунок № 2

Внешний вид. Аттенюаторы ступенчатые ручные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Аттенюаторы ступенчатые ручные
Рисунок № 3

Внешний вид. Аттенюаторы ступенчатые ручные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Аттенюаторы ступенчатые ручные
Рисунок № 4

Внешний вид. Аттенюаторы ступенчатые ручные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Аттенюаторы ступенчатые ручные
Рисунок № 5

Общие сведения

Дата публикации - 02.02.2022
Срок свидетельства - 31.01.2027
Номер записи - 185938
ID в реестре СИ - 1396346
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

8496А, 8496A, 8495А, 8495B, 8494А, 8494B, 8494A,

Производитель

Изготовитель - Компания "Keysight Technologies Malaysia Sdn. Bhd.", c/o Hana Microelectronics Public Company Limited
Страна - ТАИЛАНД
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_12 Кто больше поверяет подведы Росстандарта или сторонние организации

Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.

Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 56
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 10
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№221 от 2022.01.31 ПРИКАЗ_Об утверждении типов средств измерений (22)

Наличие аналогов СИ: Аттенюаторы ступенчатые ручные (8490)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
84551-22 Аттенюаторы ступенчатые ручные (8490) Компания "Keysight Technologies Malaysia Sdn. Bhd.", c/o Hana Microelectronics Public Company Limited (ТАИЛАНД )	81320-21 Весы (НС) Акционерное общество "МАССА-К" (АО "МАССА-К") (РОССИЯ г. Санкт-Петербург)
84551-22 Аттенюаторы ступенчатые ручные (8490) Компания "Keysight Technologies Malaysia Sdn. Bhd.", c/o Hana Microelectronics Public Company Limited (ТАИЛАНД )	84143-21 Аттенюаторы (АТ-18) АО "НТЦ Промтехаэро" (РОССИЯ г. Москва)

Все средства измерений АО "НТЦ Промтехаэро"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
84551-22 31.01.2027	Аттенюаторы ступенчатые ручные, 8490 Компания "Keysight Technologies Malaysia Sdn. Bhd.", c/o Hana Microelectronics Public Company Limited (ТАИЛАНД )	ОТ МП	1 год

RB_9 Реестр поверок ФГИС «АРШИН» в формате json

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

В разработке

Кто поверяет Аттенюаторы (АТ-18)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
АО "ПРИСТ" (RA.RU.312058)		8494B 8495B 8494A	19		19	0	11	11	0
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	8496A	2		0	2	2	0	2
ООО "ПРОФИГРУПП" (РОСС RU.0001.310158)		8494А 8496А 8495А 8494B 8495B	10		7	3	7	4	3
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	8495B 8494B	5	5	0	5	5	0	5
ООО "ИРЗ" (RA.RU.312795)		8496A 8494A	20		20	0	20	20	0

Стоимость поверки Аттенюаторы (АТ-18)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

отсутствует

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на переднюю панель в виде наклейки.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в главе 3 документа «Аттенюаторы ступенчатые ручные 8490А. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к аттенюаторам ступенчатым ручным 8490

Приказ Росстандарта №3383 от 30.12.2019 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц

Стандарт предприятия «Единые технические и метрологические требования на аттенюаторы ступенчатые ручные 8490»

Изготовитель

Компания «Keysight Technologies Malaysia Sdn. Bhd.», c/o Hana Microelectronics Public Company Limited, Таиланд
Адрес: Northern Region Industrial Estate, 101/2 Moo 4, Chiangmai-Lampang Road, T. Baanklang, A. Muang, Lamphun 51000 , Thailand
Телефон (факс): + 1800-888 848; +1800-801 664
Web-сайт: http://www.keysight.com
E-mail: tm_ap@keysight.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: http://www.vniiftri.ru
Е-mail: office@vniiftri.ru

Конструктивно аттенюаторы выполнены в виде настольных приборов. Аттенюаторы выпускаются в модификациях 8494А, 8495А, 8496А, 8494В, 8495В и 8496В, отличающихся диапазоном частот, динамическим диапазоном и способом установления значений ослабления. Переключение соединенных последовательно звеньев затухания производится прецизионными контактами. Аттенюаторы имеют четыре (модификации 8494А, 8496А, 8494В, 8496В) и три (модификации 8495А, 8495В) нитрид-танталовых тонкопленочных Т-образных звена затухания. Вносимое в линию передачи ослабление регулируется ступенями по 1 дБ (модификации 8494А, 8494В) или 10 дБ (модификации 8495А, 8496А, 8495В, 8496В).

Вход и выход аттенюатора - коаксиальный.

Принцип действия аттенюаторов основан на нормированном ослаблении сигналов с помощью Т-образных звеньев затухания с фиксированными ослаблениями, подключение которых к линии передачи производится с помощью механических кулачковых переключателей.

Установление значений ослабления в аттенюаторах осуществляется с использованием ручного переключателя, установленного на корпусе прибора.

Функциональные возможности аттенюаторов определяются составом опций, входящих в их комплект. Состав опций, их функциональные возможности приведены в таблице 1.

Таблица 1

Название опции	Описание опции
11716А	Комплект для соединения типа N-типа
11718С	Комплект для соединения типа 3,5 мм
001	Оба коннектора N-типа
002	Оба коннектора типа 3,5 мм
003 *	Оба коннектора типа APC-7
* Опция недоступна для модификаций 8494А, 8495А, 8496А.

Для предотвращения несанкционированного доступа к внутренним частям аттенюаторов один из винтов крепления корпуса пломбируется.

Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр аттенюаторов размещена на задней панели.

Внешний вид аттенюаторов с указанием мест нанесения знака утверждения типа и места пломбирования от несанкционированного доступа представлен на рисунках 1 - 4. Заводской номер указывается задней панели аттенюаторов.

Место нанесения знака утверждения типа

Внешний вид. Аттенюаторы (АТ-18), http://oei-analitika.ru

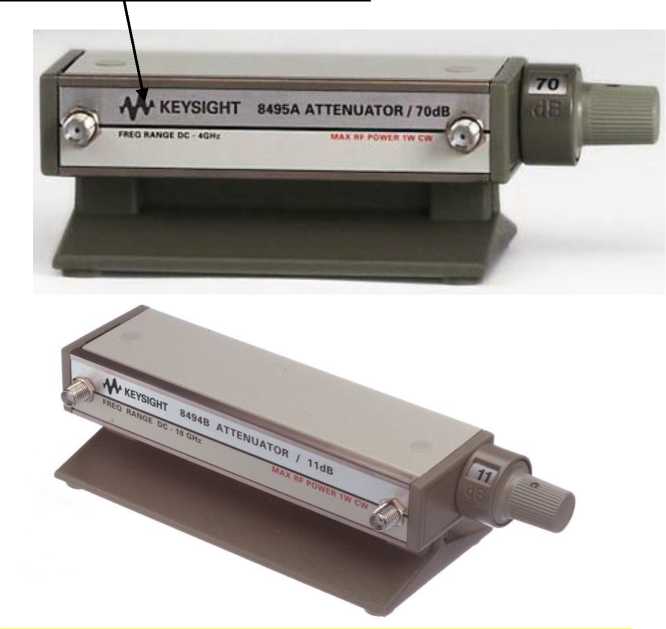

Рисунок 1 - Внешний вид аттенюаторов модификаций 8494А, 8494В

Место нанесения знака утверждения типа

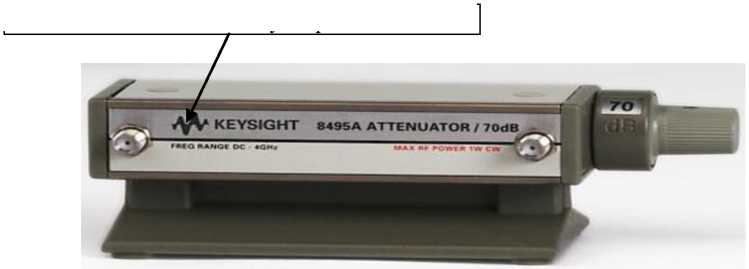

Рисунок 2 - Внешний вид аттенюаторов модификаций 8495А, 8495В

Место нанесения знака утверждения типа

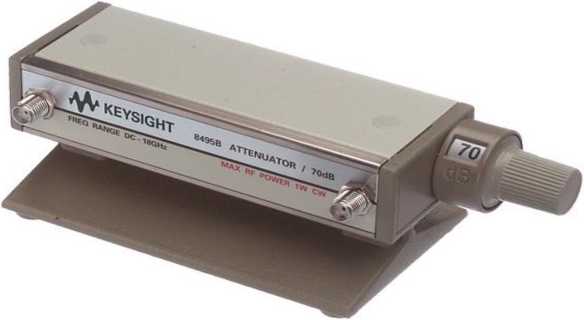

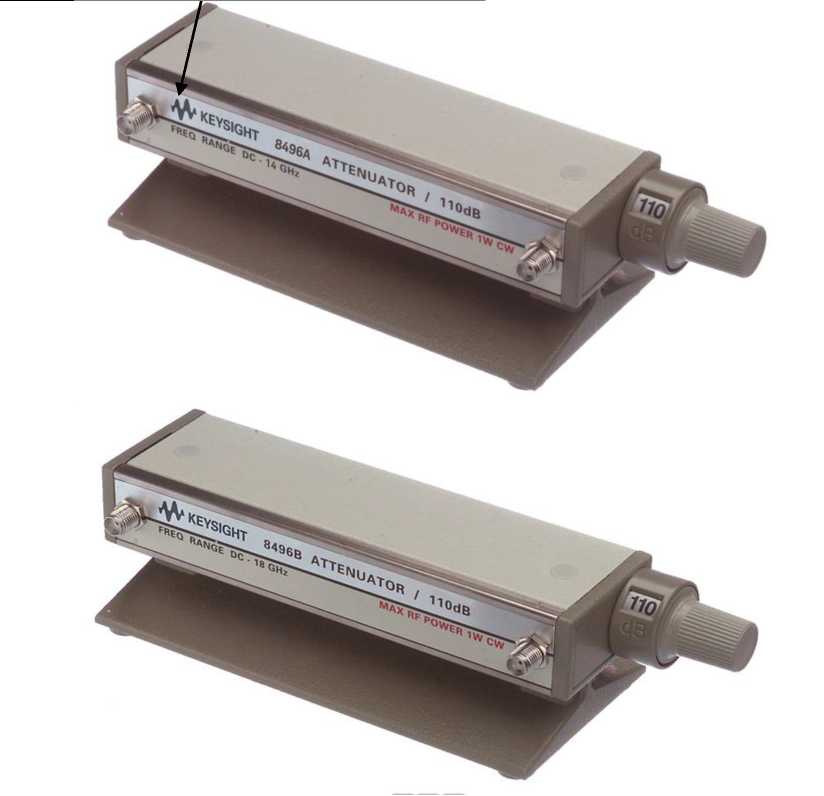

Рисунок 3 - Внешний вид аттенюаторов модификаций 8496А, 8496В

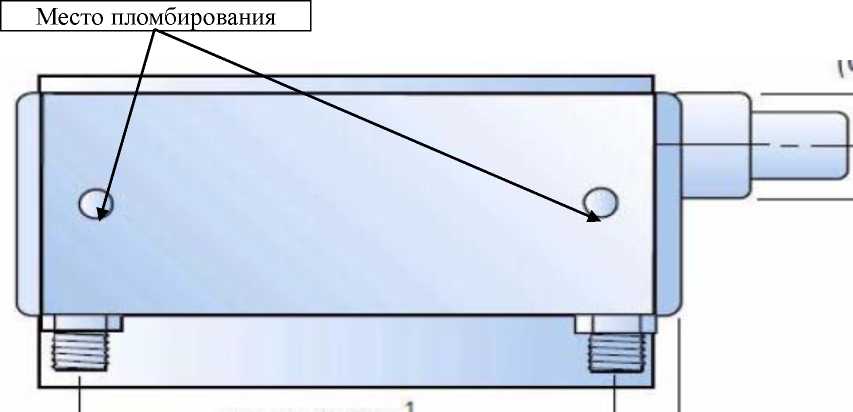

Рисунок 4 - Место пломбирования аттенюаторов от несанкционированного доступа

Программное обеспечение отсутствует

Таблица 4 - Комплектность аттенюаторов

Наименование	Обозначение	Количество
Аттенюатор ступенчатый ручной 8490	модификация 8494А, или 8495А, или 8496А, или 8494В, или 8495В, или 8496В	1 шт. *
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Методика поверки	651-21-075 МП	1 экз.
* По заказу

Таблица 2 - Метрологические характеристики

Наименование характеристики		Значение для модификации
		8494А	8494В		8495А		8495В			8496А		8496В
Диапазон частот, ГГц		от 0 до 4	от 0 до 18		от 0 до 4		от 0 до 18			от 0 до 4		от 0 до 18
Значение ослабления, дБ		от 0 до 1	1 от 0 до 11		от 0 до 70		от 0 до 70			от 0 до 110		от 0 до 110
Шаг ослабления, дБ		1	1		10		10			10		10
Максимальный КСВН, не более от 0 до 4 ГГц от 4 до 6 ГГц от 6 до 8 ГГц от 8 до 12,4 ГГц от 12,4 до 18 ГГц		1,5	1,5 1,5 1.5 1.6 1,9		1,35		1,35 1,35 1,35 1,5 1,7			1,5		1,5 1,5 1.5 1.6 1,9
Вносимые потери, дБ		0,6 + 0,09-F *			0,4 + 0,07-F					0,6 + 0,09-F
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ), дБ
Установленное значение ослабления, дБ	8494А	8494В		8495А		8495В			8496А		8496В
	от 0 до 4 ГГц	от 0 до 12,4 ГГц включ.	св. 12,4 до 18 ГГц	от 0 до 4 ГГц		от 0 до 12,4 ГГц включ.		св. 12,4 до 18 ГГц	от 0 до 4 ГГц		от 0 до 12,4 ГГц включ.		св. 12,4 до 18 ГГц
1	±0,2	±0,3	±0,7	-		-		-	-		-		-
2	±0,2	±0,3	±0,7	-		-		-	-		-		-
3	±0,3	±0,4	±0,7	-		-		-	-		-		-
4	±0,3	±0,4	±0,7	-		-		-	-		-		-
5	±0,3	±0,5	±0,7	-		-		-	-		-		-
6	±0,3	±0,5	±0,8	-		-		-	-		-		-
7	±0,4	±0,6	±0,8	-		-		-	-		-		-
8	±0,4	±0,6	±0,8	-		-		-	-		-		-
9	±0,4	±0,6	±0,8	-		-		-	-		-		-
10	±0,4	±0,6	±0,9	-		-		-	-		-		-
11	±0,5	±0,7	±0,9	-		-		-	-		-		-
10	-	-	-	±0,2		±0,5		±0,6	±0,2		±0,5		±0,6
20	-	-	-	±0,4		±0,7		±0,8	±0,4		±0,7		±0,8
30	-	-	-	±0,5		±0,9		±1,2	±0,5		±0,9		±1,2
40	-	-	-	±0,7		±1,2		±1,6	±0,7		±1,2		±1,6
50	-	-	-	±0,8		±1,5		±2,0	±0,8		±1,5		±2,0
60	-	-	-	±1,0		±1,8		±2,4	±1,0		±1,8		±2,4
70	-	-	-	±1,2		±2,1		±2,8	±1,2		±2,1		±2,8
80	-	-	-	-		-		-	±1,3		±2,4		±3,2
90	-	-	-	-		-		-	±1,5		±2,7		±3,6
100	-	-	-	-		-		-	±1,6		±3,0		±4,0
110	-	-	-	-		-		-	±1,8		±3,3		±4,4
* F - рабочая частота в [ГГц].

аблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие условия эксплуатации
температура окружающей среды, °С	от 15 до 35
относительная влажность воздуха, %, не более	80
атмосферное давление, кПа	от 84 до 106
Габаритные размеры, мм, не более для модификаций 8495А, 8496А, 8494В, 8495В, 8496В
ширина	152
высота	42
длина	55
для модификации 8494А
ширина	124
высота	42
длина	55
Масса, кг, не более
для модификаций 8494А, 8496В, 8496А, 8494В	0,425
для модификаций 8495А, 8495В	0,312

Техническая поддержка
