Номер по Госреестру СИ: 84547-22
84547-22 Расходомеры-счетчики тепловые
(t-mass)
Назначение средства измерений:
Расходомеры-счетчики тепловые t-mass (в дальнейшем - расходомеры) предназначены для измерений массового расхода и массы различных газов и газовых смесей (в том числе воздух, азот, аргон, кислород, углекислый газ, метан, природный газ и других) и вычислений объемного расхода (объема) газов, приведенного к нормальным условиям.
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 4
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 5
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 6
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 7
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 8
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 9
Программное обеспечение
Программное обеспечение (ПО) расходомеров состоит из двух частей Firmware и Hardware. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware) в виде Hex-File. Доступ к цифровому идентификатору (контрольной сумме) невозможен.
Наименование ПО имеет структуру X.Y.Z, где:
Х - идентификационный номер Firmware;
Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.
Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
t-mass 300 t-mass 500 |
Номер версии (идентификационный номер) ПО |
не ниже 01.yy.zz |
Цифровой идентификатор ПО |
не отображается |
ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе "Принцип действия и архитектура оборудования" руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам тепловым t-massПриказ Росстандарта от 29.12.2018 г. №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы.
Изготовитель
Endress+ Hauser Flowtec AG, ШвейцарияАдрес: Kaegenstrasse 7, 4153 Reinach Bl 1, Switzerland
Тел.: +41 61 715 61 11, факс: +41 61 711 09 89
Производственные площадки:
Endress+ Hauser Flowtec AG, Швейцария
Адрес: Kaegenstrasse 7, 4153 Reinach Bl 1, Switzerland
Тел.: +41 61 715 61 11, факс: +41 61 711 09 89
Endress+Hauser Flowtec AG, Франция
Адрес: 35, rue de l'Europe, F - 68700 Cernay, France
Тел.: +41 61 715 61 11, факс: +41 61 715 66 99
Endress+Hauser Flowtec (China) Co. Ltd, Китай
Адрес: China, Industrial Park (SIP), Su-Hong-Zhong-Lu No. 465, 215021 Suzhou, P.R. China
Тел.: +86 512 625 80208, факс: +86 512 625 81061
Испытательный центр
Федеральное государственное бюджетное учреждение "Всероссийский научноисследовательский институт метрологической службы" (ФГБУ "ВНИИМС")Тел./факс: (495)437-55-77 / 437-56-66;
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия расходомеров основан на поддержании постоянной разности температур между двумя термопреобразователями температуры PT100, находящимися в потоке газа. Один термопреобразователь измеряет температуру газа, а температура второго поддерживается выше температуры потока газа. При прохождении потока газа второй термопреобразователь охлаждается. Чем больше массовый расход, тем больше охлаждающий эффект и мощность, требуемая на поддержание постоянной разности температур. Таким образом, мощность, потребляемая подогреваемым преобразователем температуры, является мерой массового расхода газа.
Расходомеры состоят из первичного преобразователя расхода (датчика): фланцевого - F или погружного - I и одного из электронных преобразователей (ЭП) 300 и 500 смонтированных соответственно компактно и раздельно (на расстоянии до 300 метров) в герметичных корпусах. Прибор с ЭП 300 может быть оснащен блоком выносного дисплея с удалением от ЭП на расстояние до 300 метров. В зависимости от исполнения блок выносного дисплея может быть использован только как дисплей-индикатор, или, при помощи сенсорных клавиш, взаимодействовать с датчиком и ЭП.
Расходомеры доступны в исполнении с однонаправленным диапазоном измерений (опция SA - сенсор из нержавеющей стали, HA - сенсор из Alloy C22), двунаправленным диапазоном измерений (опция SB), опцией обнаружения (без измерения) обратного потока (опция SC). В случае исполнения с двунаправленным диапазоном измерений, калибровка прибора проводится в двух направлениях.
Приборы могут иметь исполнение со встроенными струевыпрямителями для уменьшения длины прямых входных участков (опция CS - один струевыпрямитель на входе, опция CT - два струевыпрямитель, на входе и на выходе).
Датчик фланцевого исполнения (F) представляет собой стальной корпус, внутренний диаметр которого совпадает с внутренним диаметром трубопровода, c расположенными внутри термопреобразователями. В погружном исполнении (I) термопреобразователи установлены на штанге, которая монтируется непосредственно на трубопроводе с помощью специального монтажного комплекта. Монтаж и демонтаж расходомера с погружным датчиком может осуществляться с использованием дополнительного аксессуара - монтажного вентиля, позволяющего проводить монтаж и демонтаж без прерывания технологического процесса (монтажный вентиль горячего типа) или с прерыванием процесса (монтажный вентиль холодного типа).
Расходомер является программируемым средством измерений и осуществляет функции:
-
- измерений массы, массового расхода измеряемой среды;
-
- индикации результатов измерений и вычислений в различных единицах расхода, объема, массы, энергии, скорости, температуры, плотности;
-
- индикацию рассчитанного значения объемного расхода, приведенного к нормальным условиям;
-
- самодиагностики и индикации неисправностей, предупреждений в виде кода ошибок, классифицированных по NAMUR NE 107;
-
- перенастройки диапазонов измерений;
-
- автоматического расчета параметров газовой смеси с содержанием до 8 газовых компонентов;
-
- автоматического сохранения информации о датчике, последних ошибках и настройках ИП в энергонезависимую память HistoROM, встроенную в корпусе ИП. Измеренные значения показаний приборов могут быть сохранены в энергонезависимой памяти HistoROM с опцией расширенного исполнения (Расширенный HistoROM), которая увеличивает объем памяти и отображает данные об измерениях в виде графиков на дисплее;
-
- удаленной настройки и управления расходомером на расстоянии 10 или 50 м при помощи интегрированной в дисплей или внешней WLAN антенны.
Обслуживание, настройка, диагностика расходомеров возможна с дисплея (в том числе выносного), полевого коммуникатора, персонального компьютера, планшета, мобильного телефона или контроллера.
Блок электроники имеет встроенный дополнительный вычислитель расхода, благодаря которому осуществляется вычисление и индикация объемного расхода и скорректированного по температуре и давлению объемного расхода различных газов.
Расчет плотности осуществляется в соответствии с:
-
- ГСССД МР 273-2018 - для многокомпонентного состава газа;
-
- ГСССД №134-07 и ГСССД МР 242 - 2015 - для однокомпонентных газов и воздуха;
-
- ГОСТ Р 8.769-2011 (ISO 12213-3) - для расчета массового расхода природного газа.
Расходомеры имеют исполнение, сертифицированное согласно требованиям стандартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2 (аппаратная часть) и SIL3 (программная часть).
В расходомерах реализована технология Heartbeat™, позволяющая осуществлять имитационную поверку путем контроля исправности датчика и электронных элементов первичного преобразователя и дрейфа характеристик электронного преобразователя, влияющих на метрологические характеристики прибора. Имитационная поверка может быть выполнена без демонтажа расходомера с трубопровода и остановки технологического процесса.
Для обслуживания, настройки, диагностики и имитационной поверки расходомеров с персонального компьютера может использоваться веб-браузер или сервисные программы DeviceCare, FieldCare, PactWare, SIMATIC PDM, AMS Device Manager и прочие.
Внешний вид расходомера приведен на рисунке 1.
Для применения расходомера в учетно-расчетных операциях возможно пломбирование корпуса электронного преобразователя. Схема установки пломб от несанкционированного доступа представлена на рисунке 2.
Расходомеры-счетчики t-mass F 300

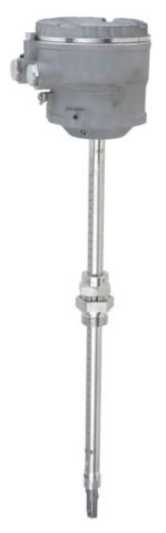

Расходомеры-счетчики t-mass I 300

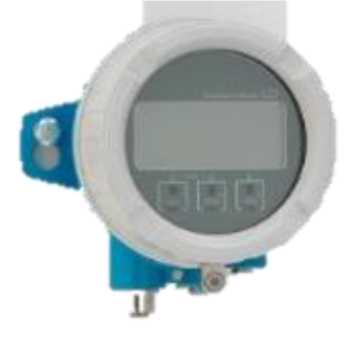

Блок выносного дисплея
Рисунок 1 - Внешний вид расходомеров t-mass. Компактное исполнение
Расходомеры-счетчики t-mass F 500
Расходомеры-счетчики t-mass I 500

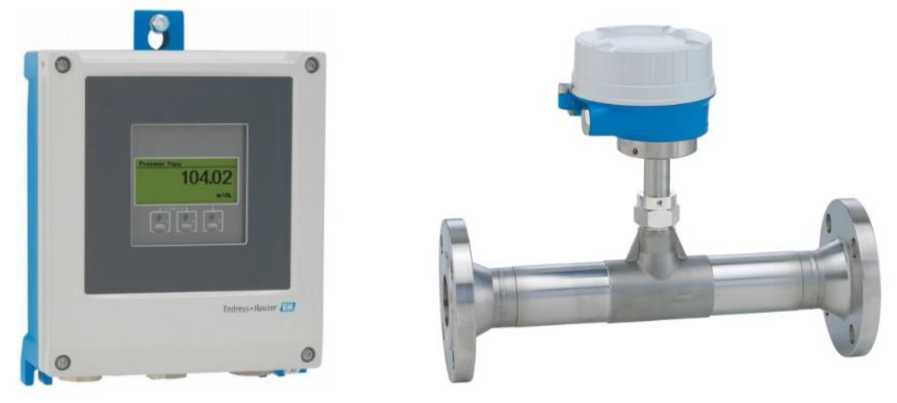

Рисунок 2 - Внешний вид расходомеров t-mass. Раздельное исполнение.
а)
б)
в)

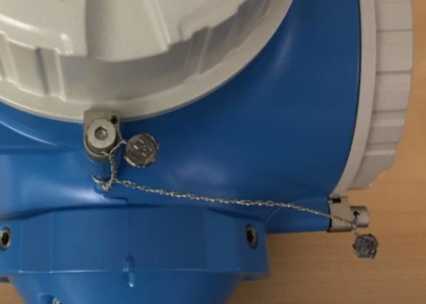

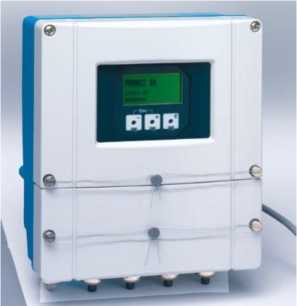

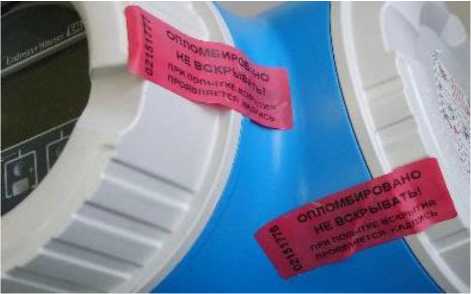

Рисунок 3 - Схема установки пломб от несанкционированного доступа корпуса электронного преобразователя в компактном (а) и раздельном (б) исполнении, (в) при помощи наклеек (см. место для наклеек).
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Примечание |
Расходомер-счетчик тепловой в составе:
|
t-mass F/I t-mass 300/500 |
1 шт. |
В соответствии с заказом |
Комплект вспомогательных устройств:
ЭП на расстояние до 300 м,
|
1Ж(Л"1В-\\\ 1К6МЬ-ххх DK6003-xxxx 1 K6004-xxx FXA195- xx HMX50 XP10031- DKXOOOI-xxxx 71351317 71343505 |
1 компл. |
В соответствии с заказом |
Руководство по эксплуатации |
1 экз. |
Для соответствующего исполнения расходомера | |
Паспорт |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Исполнение |
F |
I |
Номинальный диаметр условного прохода, мм |
от 15 до 100 |
от 80 до 1500 |
Диапазон измерений массового (объемного, приведенного к нормальным условиям) расхода в зависимости от исполнения*, кг/ч (нм3/ч) SA, HA SB, SC CS CT |
от 0,5 до 3750 (от 0,4 до 2900) от 1 до 2310 (от 1,5 до 1786) от 1 до 2310 (от 1,5 до 1786) от 1 до 2000 (от 1,5 до 1547) |
от 21 до 733501 (от 16 до 567236) от 13 до 476750 (от 10 до 368683) |
Пределы допускаемой основной относительной погрешности измерений массового расхода и массы га-за/объемного расхода и объема газа, приведенного к нормальным условиям, %, в диапазоне расходов: 0,1Qmax <Q<Qmax** 0,01Qmax<Q<0,1Qmax |
±1 , п Qmax ± Д Q | |
Пределы допускаемой основной относительной погрешности измерений массового расхода и массы га-за/объемного расхода и объема газа, приведенного к нормальным условиям при имитационной поверке %, в диапазоне расходов: 0,1Qmax <Q<Qmax** 0,01Qmax<Q<0,1Qmax |
±1,5 1 Р <1 Г- Qmax ± ’ Q |
Наименование характеристики |
Значение |
Исполнение |
F I |
Дополнительная погрешность, вызванная влиянием:
|
0,02 0,3 |
Пределы допускаемой абсолютной погрешности на выходах:
|
±5 ±50 ppm |
* для воздуха ** Qmax - верхний предел диапазона измерений массового расхода или объемного расхода, приведенного к нормальным условиям. Q - текущее измеряемое значение массового расхода или объемного расхода, приведенного к нормальным условиям. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Исполнение |
F |
I |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
(от 100 до 240)-+1105%% | |
- частота переменного тока, Гц |
50/60, ±4 Гц | |
- напряжение постоянного тока, В |
24 В, ±20% | |
- потребляемая мощность, Вт, не более |
10 | |
Выходные сигналы: | ||
- аналоговый, мА |
от 4 до 20 | |
- импульсный, Гц |
от 0 до 10000 | |
- частотный, Гц |
от 0 до 12500 | |
- релейный, В |
30 | |
- состояния, В |
30 | |
- цифровые |
HART, Modbus RS485, EtherNet/IP, PROFINET | |
Масса, кг, не более |
28,2 |
5,1 |
Габаритные размеры средства измерений, мм, не более: | ||
- высота |
392 |
858 |
- ширина |
217 |
217 |
- длина |
800 |
218 |
Наименование характеристики |
Значение |
Исполнение |
F I |
Условия эксплуатации:
|
от -40 до +60 (от -50 до +60 опция) от -40 до +180 от -0,05 до +4 |
Температура транспортировки и хранения, °С |
от -50 до +80 |
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66/67 |
Средний срок службы, не менее, лет |
20 |
