Номер по Госреестру СИ: 84359-22
84359-22 Счетчики воды турбинные
(TU1)
Назначение средства измерений:
Счетчики воды турбинные TU1 (далее-счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 1.2.3685-21, протекающей по напорному трубопроводу при температуре от плюс 5°С до плюс 30°С и рабочем давлении в водопроводной сети не более 2,0 МПа.

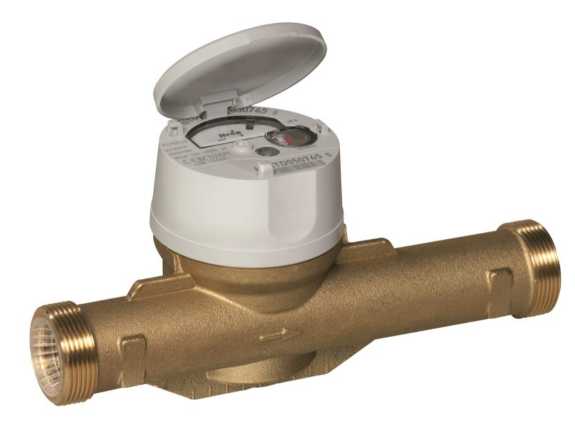

Внешний вид.
Счетчики воды турбинные
Рисунок № 1
Внешний вид.
Счетчики воды турбинные
Рисунок № 2
Внешний вид.
Счетчики воды турбинные
Рисунок № 3
Общие сведения
Дата публикации - 19.01.2022
Срок свидетельства - 18.01.2027
Номер записи - 185801
ID в реестре СИ - 1395949
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TU1, Flostar-M, Flostar M, Flodis,
Производитель
Изготовитель - Компания "Itron France SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 453
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 19
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2191 дн.
Приказы РСТ, где упоминается данный тип СИ
№97 от 2022.01.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики воды турбинные (TU1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
84359-22 Счетчики воды турбинные (TU1) Компания "Itron France SAS" (ФРАНЦИЯ ) |
67848-17 Счетчики холодной воды турбинные (ВВТ) Общество с ограниченной ответственностью "Завод Водоприбор" (ООО "Завод Водоприбор") (РОССИЯ Калужская область, г. Малоярославец) |
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Счетчики холодной воды турбинные (ВВТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 451 | 67 | 451 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГОСВОДОУЧЕТ" (RA.RU.312565) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики холодной воды турбинные (ВВТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО «Метрологический сервис» (Метросервис) Москва |
510 | 510 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 2.2 «Визуальное считывание показаний» паспортов «Счетчики воды турбинные TU1 Flodis» и «Счетчики воды турбинные TU1 Flostar-M».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам воды турбинным TU1Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости. Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. №256 (часть 1)
Техническая документация изготовителя
Изготовитель
Компания «Itron France SAS», ФранцияАдрес: 9 Rue Ampere, 71000, Macon, France
Телефон: +33 (0)3 85 29 39 00
Web-сайт: www.itron.com
E-mail: vmarzin@itron.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева».Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14,
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия счетчиков основан на тахометрическом методе, при котором скорость вращения подвижного элемента, взаимодействующего с потоком жидкости, зависит от ее объемного расхода. Подвижным элементом счетчика является тангенциальная турбинка (далее - турбинка). При постоянном суммировании числа оборотов вращения турбинки счетчик измеряет объем прошедшей через него воды.
Счетчики являются одноструйными и сухоходными. Счетчики состоят из корпуса, в котором расположены струевыпрямитель и измерительная камера, и счетного механизма.
Корпус счетчика изготовлен из медного сплава (латунь или бронза), а входной струевыпрямитель, который одновременно является фильтром и выпрямителем потока, из пластикового материала. В измерительной камере расположена статически и гидродинамически сбалансированная турбинка. Измерительная камера изолирована от счетного механизма герметизирующей пластиной из специального высокопрочного композитного материала. Турбинка с закрепленным магнитом опционально защищена от воздействия внешнего магнитного поля антимагнитным кольцом.
Счетный механизм состоит из магнитной муфты, понижающего редуктора и индикаторного устройства (цифровой и стрелочный указатель барабанного типа). Счетный механизм закрыт пластиковым защитным кожухом.
Счетчики позволяют вести измерения путем непосредственного считывания объема воды с индикаторного устройства в м3 (ролики черного цвета) и десятичных значений м3 (ролики красного цвета).
Счетный механизм оснащен бесконтактным коммуникационным интерфейсом (выходом) Cyble для обеспечения возможности удаленного считывания показаний. Дополнительно, для дистанционного снятия показаний, счетчики могут комплектоваться бесконтактным коммуникационным модулем с интерфейсом Cyble, который обеспечивает точное считывание и дистанционную передачу данных в автоматизированные системы учета.
Счетчики выпускаются модификаций Flodis и Flostar-M, отличающихся номинальным диаметром трубопровода DN, диапазоном измерений объемного расхода, конструктивными особенностями, габаритными размерами.
При установке счетчика на трубопроводе не требуются прямые участки до и после счётчика.
Общий вид счетчиков TU1 Flodis представлен рисунке 1, а счетчиков TU1 Flostar-M на рисунке 2.
Серийный номер счетчика наносится на лицевую поверхность защитного кожуха методом лазерной гравировки, формат номера и место его нанесения показаны на рисунке 3.
В целях предотвращения доступа к элементам конструкции счетчики TU1 пломбируются. Место установки заводской пломбы счетчика TU1 модификации Flostar-M показано на рисунке 3. При производстве на заводе специальная пластиковая пломба наносится поверх головки винта, соединяющего счётный механизм с корпусом счетчика. Пломба не может быть снята без появления видимых повреждений.
Конструкция счётчиков TU1 модификации Flodis с пластиковым защитным кожухом обеспечивает защиту от несанкционированного доступа к счетному механизму и элементам счетчика. Защитный кожух счетного механизма крепиться к корпусу с помощью трех фиксационных ребер (зубцов зацепления), которые обеспечивают надежную фиксацию кожуха и предотвращают возможность его снятия без появления на нем видимых повреждений. Поэтому дополнительное пломбирование для этой модификации не требуется.
Знак поверки наносится в паспорт счётчика и/или в свидетельство о поверке счетчика (в случае его оформления).
а) резьбовое соединение
б) фланцевое соединение

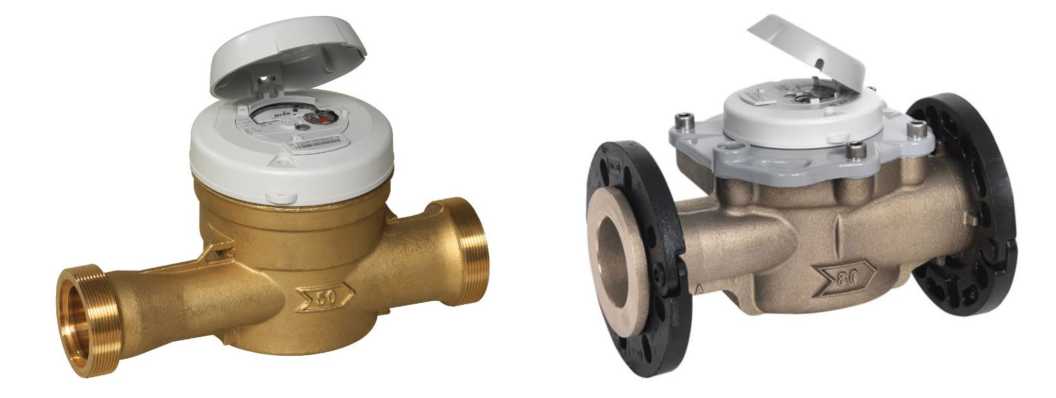

Рисунок 1— Общий вид счетчиков TU1 Flodis
Рисунок 2 — Общий вид счетчиков TU1 Flostar-M
а) счетчик TU1 Flodis б) счетчик TU1 Flostar-M

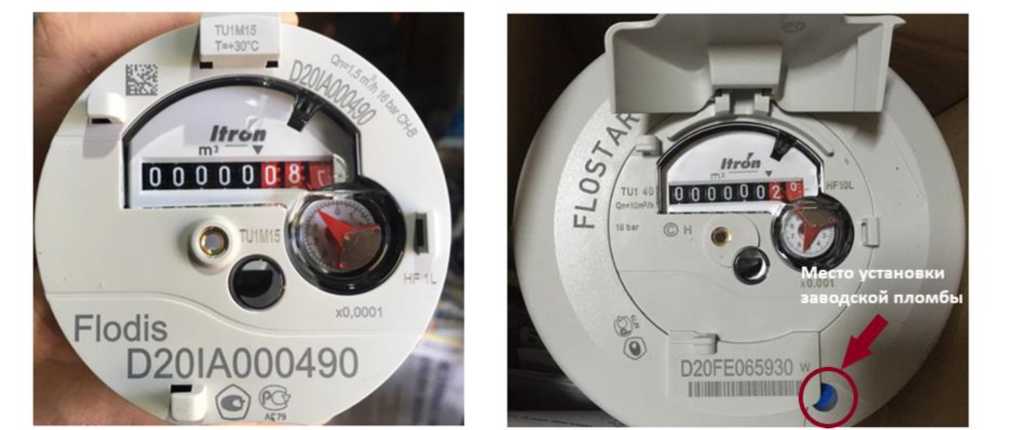

Рисунок 3 - Место нанесения серийного номера, знака утверждения типа СИ и место установки заводской пломбы на счетчиках Flostar-M
