Номер по Госреестру СИ: 84318-22
84318-22 Системы компьютерной радиографии
(FS50B)
Назначение средства измерений:
Системы компьютерной радиографии FS50B (далее - системы) предназначены для измерений линейных размеров изображений объектов и дефектов радиографическим методом неразрушающего контроля.
Внешний вид.
Системы компьютерной радиографии
Рисунок № 1
Внешний вид.
Системы компьютерной радиографии
Рисунок № 2
Общие сведения
Дата публикации - 13.01.2022
Срок свидетельства - 11.01.2027
Номер записи - 185739
ID в реестре СИ - 1395791
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Baker Hughes Digital Solutions GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№21 от 2022.01.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Системы компьютерной радиографии (FS50B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
84318-22 Системы компьютерной радиографии (FS50B) Baker Hughes Digital Solutions GmbH (ГЕРМАНИЯ ) |
85350-22 Расходомеры-счетчики (ВС-12 ППД) Общество с ограниченной ответственностью "ЕН Автоматизация" (ООО "ЕН Автоматизация") (РОССИЯ г. Москва) |
|
84318-22 Системы компьютерной радиографии (FS50B) Baker Hughes Digital Solutions GmbH (ГЕРМАНИЯ ) |
86634-22 Комплексы аппаратно-программные цифровой рентгенографии ("ПРОДИС.Марк") Общество с ограниченной ответственностью "ПРОДИС.НДТ" (ООО "ПРОДИС.НДТ") (РОССИЯ г. Москва) |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Комплексы аппаратно-программные цифровой рентгенографии ("ПРОДИС.Марк")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Комплексы аппаратно-программные цифровой рентгенографии ("ПРОДИС.Марк")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Rhythm Insight RT |
|
Номер версии (идентификационный номер) ПО* |
не ниже 1.4.2.20274 |
|
Цифровой идентификатор ПО** |
F638EE8591969504575CC47F37625E9C |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
* Контрольная сумма указана для версии ПО 1.4.2.20274 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 9 «Инструменты получения/анализа изображений» руководства пользователя «Rhythm Insight RT. Руководство пользователя».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам компьютерной радиографии FS50BТехническая документация Baker Hughes Digital Solutions GmbH, Германия
Изготовитель
Baker Hughes Digital Solutions GmbH, ГерманияЮридический адрес: Robert-Bosch-Strasse 3, D-50354 Hurth, Germany
Телефон: (+49 2233) 6 01-0 Телефон/факс: (+49 2233) 6 01-4 02
E-mail: customercare.ahrensburg@bakerhughes.com
Web-сайт: www.bakerhughes.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия систем основан на преобразовании изображения объекта контроля, полученного на рентгеновской плёнке (далее плёнке) методом неразрушающего контроля, в цифровое изображение и дальнейшей его обработки, анализе и архивировании.
Системы состоят из сканера компании Array Corporation, Япония, персонального компьютера и программного обеспечения «Rhythm Insight RT».
Считывание изображения производится сканером. В процессе считывания экспонированная плёнка сканируется лазерным лучом. Полученное изображение передаётся в виде цифровых данных на персональный компьютер для обработки программным обеспечением «Rhythm Insight RT».

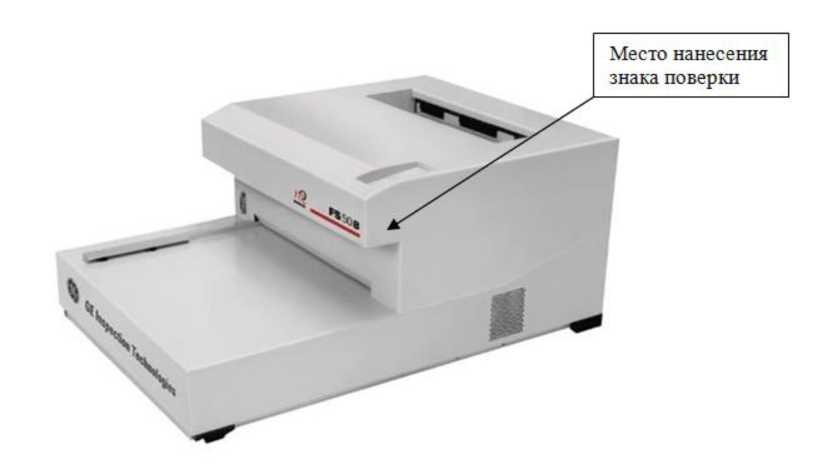

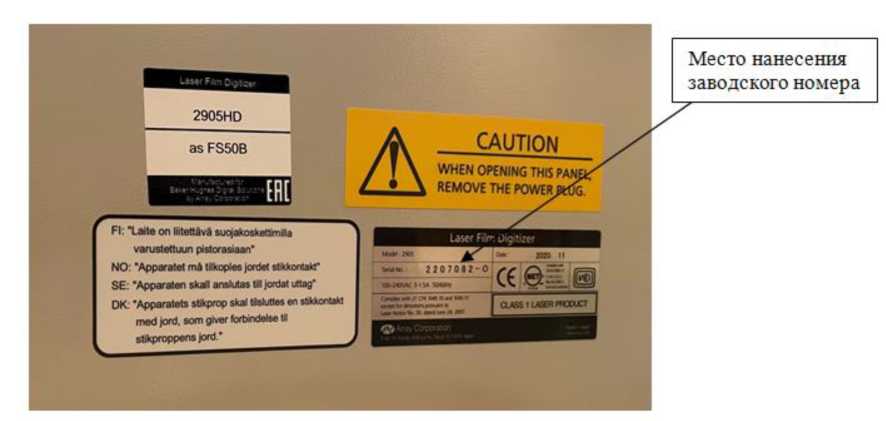

Общий вид систем с указанием места нанесения знака поверки представлен на рисунке 1. Содержание маркировки систем представлено на рисунке 2.
