84258-21 Хроматографы жидкостные (ионные)
(Dionex Easion)
Назначение средства измерений:
Хроматографы жидкостные (ионные) Dionex Easion (далее по тексту -хроматографы) предназначены для измерений содержания компонентов в жидких средах, находящихся в ионной форме (анионов и катионов), а также веществ и соединений, которые могут быть переведены в ионную форму.
Внешний вид.
Хроматографы жидкостные (ионные)
Рисунок № 1
Программное обеспечение
Хроматографы оснащаются встроенным программным обеспечением (Firmware) и автономным ПО Chromeleon. Идентификационные данные ПО приведены в таблице 1.
Встроенное ПО предназначено для сбора данных и передачи их в автономное ПО и для реализации его аппаратных функций.
Программное обеспечение русифицировано в части панелей управления и выдачи отчетов.
Автономное ПО является полностью метрологически значимым и выполняет следующие функции:
-
- управление хроматографом;
-
- настройка режимов работы;
-
- получение хроматограмм;
-
- обработка и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- использование цифровой подписи;
-
- проведение диагностических проверок узлов хроматографа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя). Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Встроенное ПО |
Автономное ПО | |
Идентификационное наименование ПО |
Pump |
Chromeleon |
Номер версии (идентификационный номер) ПО |
Не ниже 4.0.0. |
Не ниже 7.2.10 |
Цифровой идентификатор ПО |
- |
- |
Примечание: Встроенное ПО идентифицируется по первой части его названия, указанного в окне идентификации. Версия автономного ПО, указанная после третьей цифры может иметь дополнительные цифровые или буквенные суффиксы. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса хроматографа в виде наклейки.
Лист № 4 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Хроматографы жидкостные (ионные) Dionex Easion. Руководство по эксплуатации» разделы 2 и 3; при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным (ионным) Dionex EasionТехническая документация изготовителя.
Изготовитель
Thermo Fisher Scientific Inc., СШААдрес: 81 Wyman St., Waltham, MA 02451, United States
Телефон: +1 (781) 622-12-07
Завод - изготовитель:
Thermo Fisher Scientific (Shanghai) Instruments Co., Ltd., Китай
Адрес: Jinqiao Export Processing Zone, Pu Dong T71-6 No. 211, Qin Qiao Road, 201206 Shanghai, Китай
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim. ru
Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке подвижной фазы через ионообменную колонку и регистрации аналитического сигнала от ионов компонента с помощью кондуктометрического детектора.
Хроматограф выполнен в виде моноблока состоит из насоса высокого давления, крана-дозатора со сменной пробоотборной петлей, термостатируемой кондуктометрической ячейки (детектора) с цифровой обработкой сигнала, защитной колонки, увеличивающей срок службы аналитической (разделительной) колонки, разделительной колонки и подавителя.
Компоненты взаимодействующие с жидкостями выполнены из материалы ПЭЭК (полиэфирэфиркетон).
Управление хроматографами осуществляется с помощью внешнего компьютера.
Идентификация типа хроматографа проводится по наименованию и заводскому номеру хроматографа. Заводской номер хроматографа указан на корпусе под открываемой лицевой панелью.
В комплект ионного хроматографа Dionex Easion также могут входить дополнительно (опция): концентрирующие колонки, колонки для удаления матрицы образца, колонки для очистки элюента, автоподатчики проб, дегазатор, системы очистки воды.
На хроматографе посредством меток радиочастотной идентификации и встроенной интегральной схемы памяти хранятся индивидуальная информация по эксплуатации устройства, количество проведенных анализов, сроке годности расходных материалов.
Пломбирование хроматографов не предусмотрено.
Знак поверки наносится на свидетельство о поверке (при его оформлении).
Общий вид хроматографов показан на рисунке 1.
Место нанесения знака утверждения типа
thermoscieritific

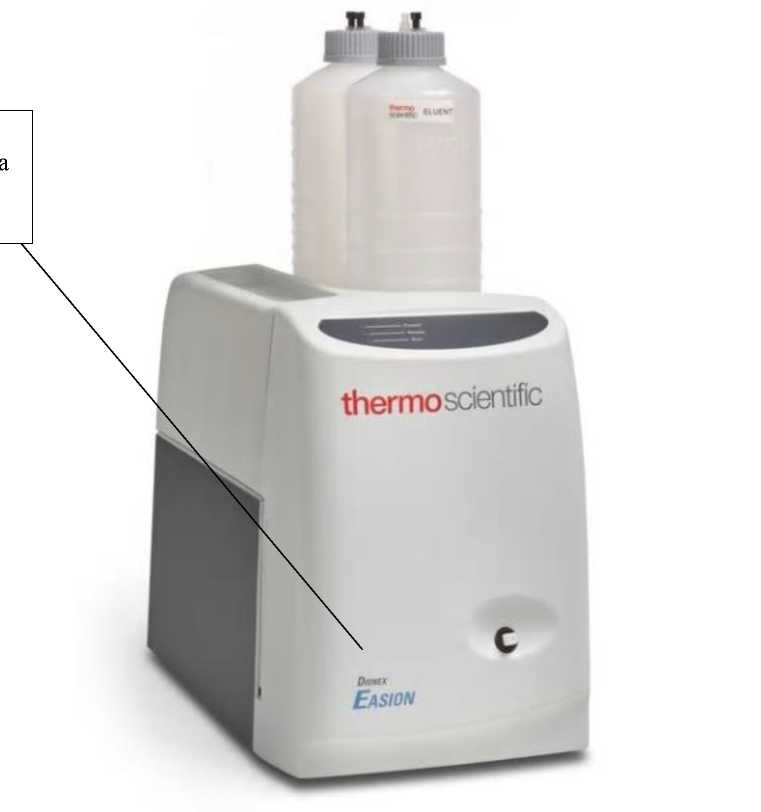

Рисунок 1 - Общий вид хроматографа Dionex Easion
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Предел детектирования, г/см3, не более: |
540’9 |
-по нитрат-ионам | |
-по ионам натрия |
240’8 |
Предел допускаемого относительного среднеквадратичного отклонения выходного сигнала, %: | |
-по времени удерживания |
0,2 |
-по площади пика |
1,5 |
Пределы допускаемого относительного изменения выходного сигнала хроматографа (по площади пика) за 8 часа непрерывной работы, % |
±3,0 |
Таблица 3 - Основные технические характеристики
Потребляемая мощность, Вт, не более |
90 |
Габаритные размеры (ДхШхВ), мм, не более |
240x400x330 |
Масса, кг, не более |
10 |
Параметры электрического питания: -напряжение переменного тока, В |
220±22 |
-частота переменного тока, Гц |
50±1 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
10000 |
Условия эксплуатации: - температура окружающей среды, оС |
от 15 до 30 |
- относительная влажность, % |
от 5 до 95 |
