Номер по Госреестру СИ: 84195-21
84195-21 Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов
(КИЧВ)
Назначение средства измерений:
Комплексы программно-аппаратные измерения частоты вращения гидроагрегата КИЧВ (далее - комплексы) предназначены для измерения и регулирования частоты вращения валов турбин гидроагрегатов, установленных на «Чебоксарской ГЭС» в составе САУ Гидроагрегатов.
Внешний вид.
Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов
Рисунок № 1
Внешний вид.
Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов
Рисунок № 2
Внешний вид.
Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов
Рисунок № 3
Внешний вид.
Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов
Рисунок № 4
Внешний вид.
Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов
Рисунок № 5
Общие сведения
Дата публикации - 29.12.2021
Срок свидетельства -
Номер записи - 185617
ID в реестре СИ - 1395525
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет, -,
Производитель
Изготовитель - ООО "Ракурс-инжиниринг"
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2977 от 2021.12.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов (КИЧВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Ракурс-инжиниринг"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40387-14 12.11.2019 |
Комплексы программно-технические технологического мониторинга параметров турбо- и гидрогенераторов, СТК-ЭР-М ООО "Ракурс-инжиниринг" (РОССИЯ г. Санкт-Петербург) |
ОТ |
2 года |
|
64636-16 28.07.2021 |
Комплексы измерительные программно-технические, Енисей ВК ООО "Ракурс-инжиниринг" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
77961-20 |
Система сбора и передачи технологической информации (ССПТИ) филиала ПАО "РусГидро" - "Зейская ГЭС", ООО "Ракурс-инжиниринг" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
84195-21 |
Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов, КИЧВ ООО "Ракурс-инжиниринг" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов (КИЧВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 23 | 23 | 0 | 0 | 3 | 3 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов (КИЧВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов предназначено для измерения частоты следования импульсов от датчиков частоты вращения гидроагрегата, вычисления частоты вращения гидроагрегата, предоставления информации о частоте вращения гидроагрегата пользователю. В состав программного обеспечения (ПО) комплексов входит ПО МКСД, ПО ПЛК, ПО ЛПО.
ПО комплексов является метрологически значимым. ПО соответствует требованиям ГОСТ Р 8.654-2015. В ПО ПЛК МЗЧ являются функциональные блоки получения и интерпретации данных от МКСД.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Примечание |
|
FMD2_16-04-2014-bin |
не ниже 16/04/14 16:26:48 |
- |
встроенное ПО МКСД |
|
FMD2 Communication |
не ниже 2019.04.26 |
- |
функциональный блок TAiUVO XXG PLC1 |
|
FMD2 Communication |
не ниже 2019.04.26 |
- |
функциональный блок TAiUVO XXG PLC2 |
|
FMD2 Communication Unit4 |
не ниже 2019.04.26 |
- |
функциональный блок ARCHM GAXX PLC1 |
|
FMD2 Communication Unit4 |
не ниже 2019.04.26 |
- |
функциональный блок ARCHM GAXX PLC2 |
|
FMD2 Communication Unit5 |
не ниже 2019.04.26 |
- |
функциональный блок ARCHM GAXX PLC1 |
|
FMD2 Communication Unit5 |
не ниже 2019.04.26 |
- |
функциональный блок ARCHM GAXX PLC2 |
|
FMD2 Communication Unit6 |
не ниже 2019.04.26 |
- |
функциональный блок ARCHM GAXX PLC1 |
|
FMD2 Communication Unit6 |
не ниже 2019.04.26 |
- |
функциональный блок ARCHM GAXX PLC2 |
|
программное обеспечение локальной панели оператора САУ ГА |
не ниже 2021.04.01.00 |
- |
- |
Защита ПО от преднамеренных воздействий обеспечивается набором мер:
- внесение изменений в ПО ПЛК, МКСД и ЛПО возможно только с использованием специализированного программного обеспечения, хранящегося у административного персонала.
Авторизация пользователей на инженерной станции осуществляется по паролю.
Вторичные измерительные каналы КИЧВ размещены в металлических шкафах напольного исполнения, конструкция которых обеспечивает защиту от несанкционированного доступа.
Защита ПО от непреднамеренных воздействий обеспечивается способом резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».
Лист № 5 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе Р01.2018.01.001.РЭ «Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов КИЧВ. Руководство по эксплуатации» раздел 1.4 «Методы измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам программно-аппаратным измерения частоты вращения гидроагрегата КИЧВСТО 59012820.27.140.001-2014 Нормы участия гидроагрегатов гидравлических и гидроаккумулирующих электростанций в нормированном первичном регулировании частоты п. 5.10 настоящего документа.
Изготовитель
Общество с ограниченной ответственностью «Ракурс-инжиниринг»(ООО «Ракурс-инжиниринг»)
ИНН 7805446129
Адрес: 198515, Санкт-Петербург, пос. Стрельна, ул. Связи, д.30, лит. А
Телефон: +7 (812) 252-32-44
Web-сайт: http://www.rakurs.com
Е-mail: info@rakurs.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437 55 77
Факс: +7 (495) 437 56 66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Принцип действия комплексов основан на измерении частотной характеристики электрического сигнала от датчиков тахометрических МЭД-1 (далее - датчик МЭД-1), передачи измеренного аналогово сигнала на вторичные измерительные каналы (далее - ВИК), и преобразования его в цифровую форму, и отображении измеренных значений на ЖК дисплее (локальной панели оператора (далее - ЛПО)) шкафа «УСО ТА и УВО».
При измерении частоты вращения на ротор турбины гидроагрегата крепят зубчатое колесо из феромагнитного материала. Вблизи зубчатого колеса крепится датчик МЭД-1. При прохождении зубцов зубчатого колеса перед датчиком МЭД-1 и поступлении переднего фронта импульса на вход, комплекс сбора данных многофункциональный МКСД (далее -МКСД) измеряет частоту следования импульсов.
Измеренные значения частоты следования импульсов от датчиков МЭД-1 передаются МКСД в контроллеры программируемые логические серии SYSMAC nj301-1100 (далее -ПЛК) по запросу контроллеров (в 1/100 мГц).
ПЛК вычисляют частоту вращения гидроагрегата делением измеренного значения частоты следования импульсов на 100000.
Измеренные значения частоты вращения гидроагрегата отображаются на ЖК дисплее ЛПО шкафа «УСО ТА и УВО» в единицах частоты вращения (в герцах) в соответствии с СТО 59012820.27.140.001-2014.
Каждый комплекс конструктивно состоит из четырех датчиков тахометрических МЭД-1 (рег. № 64257-16), четырёх комплексов сбора данных многофункциональных МКСД (рег. № 58334-14), четырёх контроллеров программируемых логических SYSMAC nj301-1100 и шкафа «УСО ТА и УВО», предназначенного для отображения измеренных значений на встроенном в шкаф ЖК дисплее.
Комплексы сбора данных МКСД состоят из одного модуля ИК FM. Три МКСД монтируются на DIN - рейку в шкаф «АРЧМ» и один МКСД монтируется в шкаф «ТА и УВО» согласно структурной схеме комплексов приведенной на рисунке 1.
Рисунок 1 - Структурная схема комплексов
Внешний вид комплексов программно-аппаратных измерения частоты вращения
гидроагрегата КИЧВ приведен на рисунках 2-3. Пломбирование комплексов не предусмотрено.
Знак поверки наносится на свидетельство о поверке.
Заводской номер комплексов наносится на каждый монтажный шкаф: «УСО ТА и УВО», «ТА и УВО» и «АРЧМ» в виде наклейки с внутренней стороны дверцы шкафа, согласно рисунку 3.
Рисунок 2 - Внешний вид комплексов

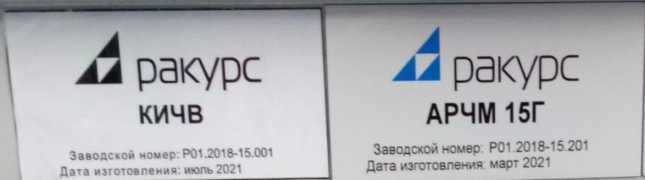

Рисунок 3 - Маркировочная табличка и место нанесения заводского номера комплексов
УСО ТАиУВО 15Г
Заводской номер Р01 2018 1 > 102 Дата изготовления март 2021
Таблица -
|
Наименование |
Обозначение |
Количество |
|
Комплексы программно-аппаратные измерения частоты вращения гидроагрегата КИЧВ |
Зав. № №: Р01.2018-01.001; Р01.2018-02.001; Р01.2018-03.001; Р01.2018-04.001; Р01.2018-05.001; Р01.2018-06.001; Р01.2018-07.001; Р01.2018-08.001; Р01.2018-09.001; Р01.2018-10.001; Р01.2018-11.001; Р01.2018-12.001; Р01.2018-13.001; Р01.2018-14.001; Р01.2018-15.001; Р01.2018-16.001; Р01.2018-17.001; Р01.2018-18.001; |
18 шт. |
|
Руководство по эксплуатации |
Р01.2018.01.001.РЭ |
1 шт. |
|
Паспорт |
Р01.2018.01.001.ПС |
1 шт. |
|
Методика поверки |
МП 204/3-10-2021 |
1 экз. |
Таблица 2 - Метрологические характеристики комплексов
|
Наименование характеристики |
Значения |
|
Диапазон измерений частоты вращения ротора гидроагрегата*, Гц (об/мин) |
от 1 до 100 (от 60 до 6000) |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения ротора гидроагрегата, Гц |
±0,01 |
|
Примечание: в таблице 2 указан диапазон измерений для количества зубьев на зубчатом колесе n=1. | |
Таблица 3 - Основные технические характеристики комплексов
|
Наименование характеристики |
Значения |
|
Количество измерительных каналов |
4 |
|
Напряжения питания переменного тока комплексов(от 46 до 75 Гц), В |
от 187 до 242 |
|
Рабочие условия эксплуатации: диапазон рабочих температур, °С - ВИК |
от +1 до +45 |
|
- датчиков МЭД-1 |
от - 40 до +50 |
|
Габаритные размеры, мм, не более: - шкафа «УСО ТА и УВО» (высота х длина х ширина) |
2267 х 870 х 803 |
|
- шкафа «ТА и УВО» (высота х длина х ширина) |
2267 х 870 х 603 |
|
- шкафа «АРЧМ» (высота х длина х ширина) |
2267 х 870 х 603 |
|
Масса, кг, не более: - шкафа «УСО ТА и УВО» |
300 |
|
- шкафа «ТА и УВО» |
300 |
|
- шкафа «АРЧМ» |
300 |
