Номер по Госреестру СИ: 84176-21
84176-21 Системы измерений и регистрации температуры
(TrackSense LyoPro)
Назначение средства измерений:
Системы измерений и регистрации температуры TrackSense LyoPro (далее - системы) предназначены для измерений и регистрации температуры с использованием возможностей автономного сбора измерительной информации и последующей перезаписью в общую базу данных, а также передачи данных по радиосвязи в режиме реального времени при проведении валидационных процедур для различных процессов, в том числе для лиофильной сушки.
Внешний вид.
Системы измерений и регистрации температуры
Рисунок № 1
Внешний вид.
Системы измерений и регистрации температуры
Рисунок № 2
Внешний вид.
Системы измерений и регистрации температуры
Рисунок № 3
Внешний вид.
Системы измерений и регистрации температуры
Рисунок № 4
Внешний вид.
Системы измерений и регистрации температуры
Рисунок № 5
Внешний вид.
Системы измерений и регистрации температуры
Рисунок № 6
Внешний вид.
Системы измерений и регистрации температуры
Рисунок № 7
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства - 20.12.2026
Номер записи - 185565
ID в реестре СИ - 1395386
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Ellab A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы измерений и регистрации температуры (TrackSense LyoPro)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Ellab A/S"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25394-03 |
Система измерения температуры и давления многоканальная, TrackSense II Фирма "Ellab A/S" (ДАНИЯ ) |
1 год | |
|
25395-03 |
Система измерения температуры и давления многоканальная, E-Val Фирма "Ellab A/S" (ДАНИЯ ) |
1 год | |
|
48827-12 30.12.2026 |
Системы измерений многоканальные многофункциональные, TrackSense Pro Фирма "Ellab A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
58786-14 20.10.2019 |
Системы измерительные многоканальные, E-Val Flex Фирма "Ellab A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
67591-17 30.05.2022 |
Измерители температуры и давления, ETI Фирма "Ellab A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
70460-18 26.02.2023 |
Системы измерений многоканальные, E-Val Pro Фирма "Ellab A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
71192-18 21.05.2024 |
Термометры цифровые прецизионные, ETS Фирма "Ellab A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
84176-21 20.12.2026 |
Системы измерений и регистрации температуры, TrackSense LyoPro Фирма "Ellab A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Системы измерений и регистрации температуры (TrackSense LyoPro)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерений и регистрации температуры (TrackSense LyoPro)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) системы измерений и регистрации температуры TrackSense LyoPro состоит из встроенной и автономной частей ПО. Для функционирования системы необходимо наличие встроенной и автономной частей ПО.
Метрологически значимыми являются все части ПО (встроенная и автономная).
Встроенное ПО выполняет обработку и преобразование измерительной информации, а также осуществляет коммуникацию между логгером и считывающей станцией. Встроенное ПО устанавливается в логгер на заводе-изготовителе во время производственного цикла.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенной части ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.3 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное ПО системы устанавливается на персональный компьютер и предназначено для работы с системой, получения, обработки и архивации данных, их отображения в табличном и графическом виде за заданные временные интервалы, а также для проведения пользовательской калибровки (настройки) системы, при этом настройки вносимые в систему при пользовательской калибровке сохраняются в автономное ПО с помощью которого проводилась калибровка, тем самым исключая возможность использования системы после настройки на другом ПК.
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные автономной части ПО приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование автономной части ПО |
ValSuite Pro |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.0.15.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Лист № 6 Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Как начать измерения и регистрацию данных с помощью TrackSense LyoPro» Руководства по эксплуатации на средство измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам измерений и регистрации температуры TrackSense LyoProГОСТ Р 8.596-2002 Системы информационно-измерительные. Метрологическое обеспечение. Основные положения.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 (2013, 08) Термопары. Часть 1. Градуировочные таблицы и допуска.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Ellab A/S», ДанияАдрес: Trollesmindealle 25, DK-3400, Hilleroed
Телефон: +45 4452 0500, факс: +45 4453 0505
E-mail: info@ellab.com
Адрес в Интернет: www.ellab.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/Факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия систем измерений и регистрации температуры TrackSense LyoPro основан на измерении и регистрации сигналов, поступающих от сменного преобразователя термоэлектрического (далее - ТП или термопара) в беспроводной регистратор данных (далее -логгер), передачи и отображении полученной информации при помощи программного обеспечения (далее - ПО) установленного на персональном компьютере (далее - ПК) по каналу радиосвязи в режиме реального времени и (или) с помощью считывающей станции.
Системы измерений и регистрации температуры TrackSense LyoPro являются проектно-компонуемыми устройствами и конструктивно состоят из следующих компонентов:
-
- беспроводной регистратор данных (логгер);
-
- сменный преобразователь термоэлектрический подключаемый к логгеру;
-
- считывающая станция, имеющая 10 слотов для подключения логгеров;
-
- программное обеспечение ValSuite Pro;
-
- точка доступа для беспроводного обмена данными (по дополнительному заказу).
Беспроводные регистраторы данных являются основными измерительными компонентами системы, включающие в себя аналого-цифровой преобразователь, энергонезависимую память текущего архива результатов измерений, литиевую батарею, часы, электронные компоненты для обеспечения передачи данных от логгера к считывающей станции, а также разъем с автоматической неотключаемой схемой компенсации холодного спая для подключения сменного преобразователя термоэлектрического.
Логгеры активируются с помощью считывающей станции посредством программного обеспечения, установленного на ПК. Во время измерений логгеры используются автономно, записывая во внутренний архив измерительную информацию, по завершении измерительной сессии логгер устанавливается в слот считывающей станции для перезаписи архива в базу данных ПО на ПК и подготовки к новым измерениям.
Считывающая станция служит для одновременного запуска логгеров в работу (до 10), настройки текущей измерительной сессии перед началом измерений (частоты опроса логгеров, условий проведения измерений), перезаписи текущего архива логгеров по завершении измерительной сессии в основную базу данных программного обеспечения, установленного на ПК.
Фотография общего вида системы измерений и регистрации температуры TrackSense LyoPro приведена на рисунке 1.
Фотографии общего вида основных компонентов системы приведены на рисунках 2-5.
Заводской номер логгера в виде цифрового кода наносится на корпус при помощи наклейки, а также автоматически определяется программным обеспечением на ПК перед запуском логгера в работу.
Заводской номер считывающей станции в виде цифрового кода наносится на оборотную сторону при помощи наклейки.
Пломбирование системы не предусмотрено.
Конструкция системы не предусматривает нанесение знака поверки на средство измерений.

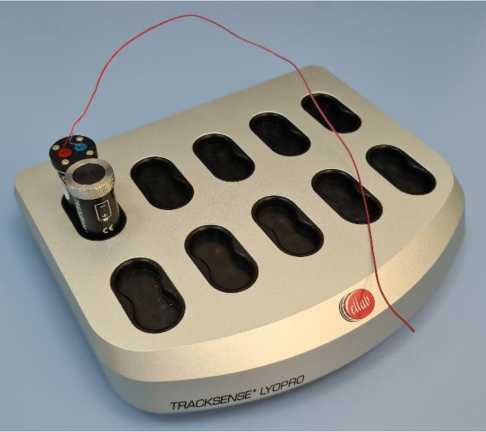

Рисунок 1 - Общий вид системы измерений и регистрации температуры TrackSense LyoPro

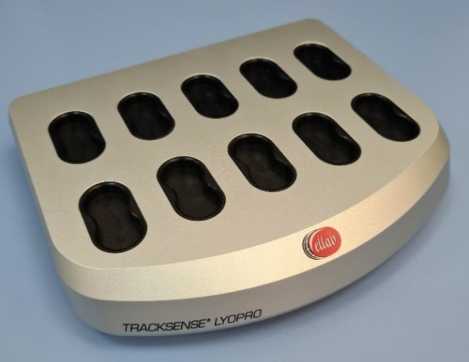

Рисунок 2 - Общий вид считывающей станции
заводского
номера
rTRACKSENSE
LYOPRO Reader Station
Место
нанесения

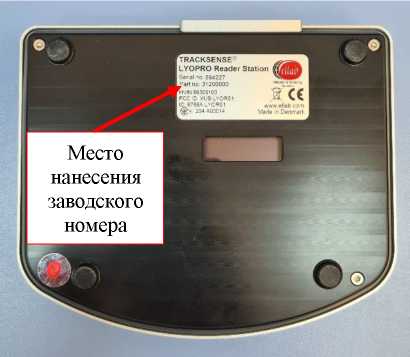

Место нанесения заводского номера

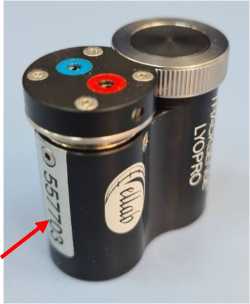

Рисунок 3 - Общий вид беспроводного регистратора данных (логгера)

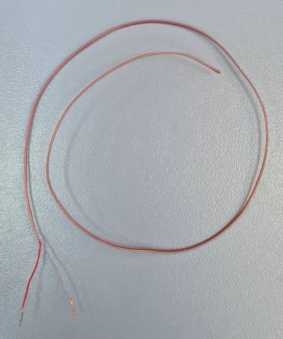

Рисунок 4 - Общий вид сменного преобразователя термоэлектрического

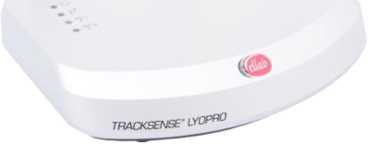

Рисунок 5 - Общий вид точки доступа
