Номер по Госреестру СИ: 84170-21
84170-21 Газоанализаторы
(тип 04)
Назначение средства измерений:
Газоанализаторы тип 04 (далее - газоанализаторы) предназначены для непрерывного автоматического контроля за содержанием токсичных газов (сероводорода H2S, оксида углерода СО, диоксида серы SO2, аммиака NH3, диоксида азота NO2, фосфина PH3, хлора Cl2, синильной кислоты HCN) и кислорода O2 в воздухе рабочей зоны.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Программное обеспечение
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
-
- обработку измерительной информации;
-
- диагностику аппаратной части газоанализатора;
-
- проведение настройки газоанализатора;
-
- формирование цифрового выходного сигнала;
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Встроенное ПО |
Номер версии (идентификационный номер) ПО, не ниже |
0001 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 11 «ПРИЛОЖЕНИЯ», документа «PT0E-1894 Газоанализаторы тип 04. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам тип 04 Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43)
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя «Riken Keiki Co, Ltd»
Изготовитель
«Riken Keiki Co, Ltd», ЯпонияАдрес: 2-7-6 Azusawa, Itabashi-ku, Tokyo, 174-8744, Japan
Телефон: + 81 3 3966 1113; Факс: + 81 3 3558 0110
Web-сайт: www.rikenkeiki.co.jp
E-mail: intdept@rikenkeiki .co.jp
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
К настоящему типу средства измерений относятся газоанализаторы следующих модификаций OX-04, OX-04G, HS-04, CO-04, CO-04 (C-), SC-04, CX-04, которые отличаются друг от друга определяемыми компонентами.
Принцип действия газоанализаторов определяется типом используемого сенсора:
-
- электрохимическим - основан на измерении тока, вырабатываемого при взаимодействии электродов датчика с целевым газом;
-
- гальваническим - основан на измерении тока, вырабатываемого при взаимодействии электродов датчика с кислородом
Способ отбора пробы - диффузионный.
Газоанализаторы представляют собой автоматические портативные одноканальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены одноблочными в ударопрочном пластмассовом корпусе, снабженным металлическим зажимом для крепления газоанализатора.
Газоанализаторы модификации CX-04 оснащены сдвоенным сенсором O2/CO, что позволяет измерять до 2-х компонентов одновременно.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающей отображение:
-
- результатов измерений содержания определяемых компонентов;
-
- текущих даты и времени;
-
- уровня заряда аккумуляторов;
-
- трех порогов аварийной сигнализации;
-
- меню пользователя.
Газоанализаторы обеспечивают выполнение следующих функций:
-
- непрерывное измерение содержания определяемых компонентов;
-
- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
-
- память данных / журнал событий;
-
- самодиагностику газоанализатора при включении электрического питания.
Газоанализаторы обеспечивают срабатывание сигнализации по трем порогам:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих пороги срабатывания.
Общий вид газоанализаторов представлены на рисунках 1-7.
Пломбирование газоанализаторов не предусмотрено.
Серийные номера виде цифро-буквенного обозначения, состоящие из арабских цифр и символов латинского алфавита, наносятся на нижней панели газоанализатора.
Нанесения знака поверки на газоанализатор не предусмотрено Знак поверки
наносится на свидетельство о поверке в соответствии с действующим законодательством.
Рисунок 1 - Общий вид
газоанализаторов
модификации CO-04

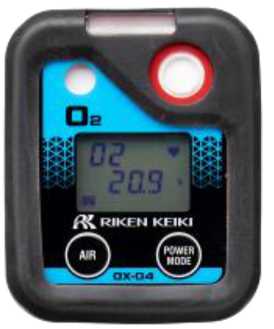

Рисунок 4 - Общий вид газоанализаторов модификации OX-04
Рисунок 2 - Общий вид газоанализаторов модификации CO-04 (C-)
Рисунок 3 - Общий вид газоанализаторов модификации HS-04

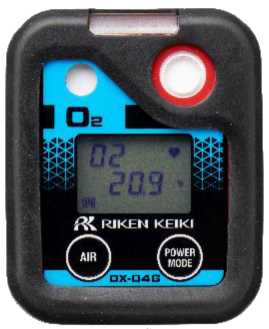

Рисунок 5 - Общий вид газоанализаторов модификации OX-04G

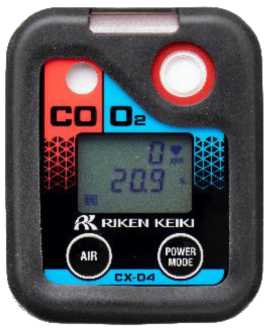

Рисунок 6 - Общий вид газоанализаторов модификации CX-04

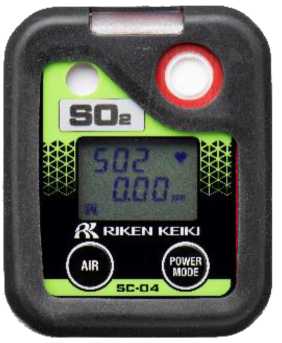

Рисунок 7 - Общий вид газоанализаторов модификации SC-04
Таблица 5 -
Наименование |
Обозначение |
Количество |
Газоанализатор |
в соответствии с заказом |
1 шт. |
Упаковка |
- |
1 шт. |
Защитный чехол |
- |
1 шт. |
Комплект элементов питания ААА типа LR03 или никель-металлгидридный аккумулятор |
- |
1 комп. |
Руководство по эксплуатации |
PT0E-1894 |
1 экз. |
Паспорт |
ПС-2020/04 |
1 экз. |
Методика поверки |
МП-300/06-2021 |
1 экз. |
Таблица 2 - Основные метрологические характеристики
Модификация |
Определяемый компонент |
Диапазон измерений определяемого компонента |
Пределы допускаемой основной погрешности, % |
Время установления показаний Т90, с | ||
приведенной1) |
относительной | |||||
OX-04 |
Кислород (О2) |
от 0 до 40 % об.д. |
от 0 до 10 % об.д. включ. |
±5 |
- |
10 |
OX-04G |
св. 10 до 40 % об.д. |
- |
±5 | |||
HS-04 |
Сероводород (H2S) |
от 0 до 200 млн 1 |
от 0 до 20 млн-1 включ. |
±10 |
- |
20 |
св. 20 до 200 млн-1 |
- |
±10 | ||||
CO-04 |
Оксид углерода (CO) |
от 0 до 2000 млн 1 |
от 0 до 500 млн-1 включ. |
±10 |
- |
10 |
CO-04 (C-) |
св. 500 до 2000 млн-1 |
- |
±10 | |||
SC-04 |
Диоксид серы (SO2) |
от 0 до 100 млн 1 |
от 0 до 4 млн-1 включ. |
±15 |
- |
20 |
св. 4 до 100 млн-1 |
- |
±15 | ||||
Аммиак (NH3) |
от 0 до 400 млн 1 |
от 0 до 10 млн-1 включ. |
±15 |
- |
20 | |
св. 10 до 400 млн-1 |
- |
±15 | ||||
Диоксид азота (NO2) |
от 0 до 20 млн 1 |
от 0 до 2 млн-1 включ. |
±15 |
- |
20 | |
св. 2 до 20 млн-1 |
- |
±15 | ||||
Фосфин (PH3) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±20 |
- |
20 | |
Хлор (CI2) |
от 0 до 3 млн-1 |
от 0 до 3 млн-1 |
±25 |
- |
20 | |
Синильная кислота (HCN) |
от 0 до 30,0 млн 1 |
от 0 до 5,0 млн-1 включ. |
±20 |
- |
20 | |
св. 5,0 до 30,0 млн-1 |
- |
±20 | ||||
CX-042) |
Кислород (О2) |
от 0 до 40 % об.д. |
от 0 до 10 % об.д. включ. |
±5 |
- |
10 |
св. 10 до 40 % об.д. |
- |
±5 | ||||
Оксид углерода (CO) |
от 0 до 2000 млн 1 |
от 0 до 100 млн-1 включ. |
±10 |
- |
10 | |
св. 100 до 2000 млн-1 |
- |
±10 | ||||
|
Таблица 3 - Дополнительные метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры, окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности |
±1,0 |
Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности |
±0,5 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
54х67х24 |
Масса, кг, не более |
0,93 |
Условия эксплуатации: - температура окружающей среды, °C |
от -40 до +60 |
- относительная влажность (без конденсации влаги), %, не более |
95 |
- атмосферное давление, кПа |
от 80 до 110 |
Напряжение питания постоянного тока от двух батареек ААА типа LR03 или двух никель-металлгидридных аккумуляторов, В |
3,3 |
Маркировка взрывозащиты: - при использовании батареек |
0Ex ia IIC T4 Ga X |
- при использовании аккумуляторов |
0Ex ia IIC T3 Ga X |
Степень защиты IP по ГОСТ 14254-2015 |
IP 66/67 |
Время прогрева, секунд, не более |
30 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
36800 |
