Сведения о средстве измерений: 84146-21 Комплексы измерительно-вычислительные и управляющие на базе платформы Logix

Номер по Госреестру СИ: 84146-21
84146-21 Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
(Обозначение отсутствует)

Назначение средства измерений:
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (далее - комплексы) предназначены для измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного электрического тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, частоты периодических сигналов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений параметров технологических процессов.

сертификация программного обеспечения
Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Рисунок № 1
Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Рисунок № 2
Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Рисунок № 3
Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Рисунок № 4
Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, http://oei-analitika.ru рисунок № 5
Внешний вид.
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Рисунок № 5
Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, http://oei-analitika.ru рисунок № 6
Внешний вид.
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Рисунок № 6
Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, http://oei-analitika.ru рисунок № 7
Внешний вид.
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Рисунок № 7
Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, http://oei-analitika.ru рисунок № 8
Внешний вид.
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Рисунок № 8
Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, http://oei-analitika.ru рисунок № 9
Внешний вид.
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Рисунок № 9
Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, http://oei-analitika.ru рисунок № 10
Внешний вид.
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Рисунок № 10

Общие сведения

Дата публикации - 23.12.2021
Срок свидетельства - 20.12.2026
Номер записи - 185534
ID в реестре СИ - 1395352
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Обозначение отсутствует, Нет модификации, Redundant I/O серия 1715, модуль 1715-OF8I, Redundant I/O серия 1715, модуль 1715-IF16, ControlLogix, серия 1756, ControlLogix (серия 1756), 1794-IE12, 1756-OF8I, 1756-IF16,

Производитель

Изготовитель - Rockwell Automation Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 11
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Rockwell Automation Inc.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84146-21
20.12.2026
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, Обозначение отсутствует
Rockwell Automation Inc. (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
86617-22
31.08.2027
Комплексы измерительно-вычислительные и управляющие, PlantPAx
Rockwell Automation Inc. (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ИРКУТСКИЙ ЦСМ"
(RA.RU.311392)
РСТ
  • Обозначение отсутствует
  • 10 0 10 0 10 0 10
    ООО НПП "ГКС"
    (RA.RU.312000)
  • 1794-IE12
  • ControlLogix, серия 1756
  • 7 7 0 0 0 0 0
    ООО "СИНТЕК"
    (RA.RU.312300)
  • 1756-OF8I
  • 1756-IF16
  • 2 2 0 0 2 2 0
    ООО «Норильскникельремонт»
    (RA.RU.312323)
  • Обозначение отсутствует
  • 4 0 4 0 4 0 4
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • ControlLogix (серия 1756)
  • 1 1 0 0 1 1 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • Redundant I/O серия 1715, модуль 1715-OF8I
  • Redundant I/O серия 1715, модуль 1715-IF16
  • 12 12 0 0 12 12 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 3 3 0 3 0 3 0 3

    Стоимость поверки Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) комплекса можно разделить на 2 группы -встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.

    ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «высокий» - по Р 50.2.077-2014).

    Метрологические характеристики измерительных модулей, центральных процессоров с каналами ввода-вывода, микропроцессорных модулей регулиров ания, указанные в таблицах 3 - 5, нормированы с учетом ВПО.

    Программные средства верхнего уровня (SCADA) содержат:

    • - серверную часть для сбора и передачи информации с контроллеров;

    • - клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;

    • - инженерную станцию для изменения технологического программного обеспечения, на которой находится ПО конфигурирования комплекса Studio 5000 Logix Designer®, RSLogix 5000 (серия 9324) и ПО верхнего уровня FactoryTalk View Studio.

    Внешнее программное обеспечение, не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с программируемыми контроллерами. К нему относится следующее ПО: Studio 5000 Logix Designer®, RSLogix 5000 (серии 9324, LRD***), FactoryTalk View SE, ME (серия 9701), FactoryTalk AssetCentre (серия 9515). Оно позволяет выполнять:

    • - конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);

    - конфигурирование систем промышленной связи на основе стандарта Ethernet;

    - программирование логических задач контроллеров на языках LD (Ladder Diagram) и FBD (Function Block Diagram);

    - тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;

    - установку парольной защиты от несанкционированного доступа.

    Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.

    Для защиты накопленной и текущей информации, конфигурационных параметров комплекса от несанкционированного доступа в системе предусмотрены меры технического и организационного характера: многоступенчатый механический (запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение обслуживанию и сопровождению системы и имеющие соответствующие сертификаты) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе). По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по специальному алгоритму. Цифровой идентификатор (контрольная сумма) проверяется при установке ПО для каждого объекта.

    Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа к Комплексу, предусмотрен физический контроль доступа (запираемые шкафы, пломбирование) и программный контроль доступа. Идентификационные данные ПО приведены в таблицах 1 и 2.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    ПО модулей Redundant I/O (серия 1715)

    ПО модулей Point I/O (серия 1734)

    ПО модулей

    ControlLogix

    (серия 1756)

    ПО модулей CompactLogiх

    (серия 1769, 5069)

    ПО модулей Flex I/O (серия 1794)

    Номер версии (идентификационный номер) ПО

    Не ниже

    1.x

    Не ниже

    1.x

    Не ниже

    1.x

    Не ниже

    1.x

    Не ниже

    1.x

    Цифровой идентификатор ПО

    Не используется

    где «х» - цифра от 0 до 99

    Таблица 2 - Идентификационные данные ПО

    Идентификационные данные

    (признаки)

    Значения

    Идентификационное наименование ПО

    ПО модуля 1444-DYN04-01RA

    ПО модуля 1444-AOFX00-04RB

    ПО модуля 1444-TSCX02-02RB

    Номер версии (идентификационный номер) ПО

    Не ниже

    1.x

    Не ниже

    1.x

    Не ниже

    1.x

    Цифровой идентификатор ПО

    Не используется

    где «х» - цифра от 0 до 99


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведён в пункте «Метод измерений» руководства по эксплуатации «Комплексы измерительно-вычислительные и управляющие на базе платформы Logix. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к комплексам измерительновычислительным и управляющим на базе платформы Logix

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

    Основные положения

    Техническая документация фирмы-изготовителя

    Изготовитель

    Rockwell Automation Inc., США
    Юридический адрес: 1201 South Second Street, Milwaukee, WI 53204, USA

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46,
    тел.: +7 495 437 55 77, факс +7 495 781 86 40,
    e-mail: office@vniims.ru , http://www.vniims.ru

    Принцип действия комплексов основан на аналого-цифровом преобразовании измеряемой величины и цифро-аналоговым преобразовании, осуществляемом модулями комплексов.

    Комплексы строятся на базе контроллеров ControlLogix (серия 1756), CompactLogiх (серия 1768, 1769, 5069), модулей ввода/вывода Flex I/O (серия 1794), Point I/O (серия 1734), Redundant I/O (серия 1715), Dynamix (серия 1444).

    Комплексы применяются в качестве вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов, в системах защиты и блокировок в различных отраслях промышленности. Состав комплекса определяется заказом в соответствии с параметрами технологического объекта. Комплекс представляет собой модульную систему, состоящую из процессорных модулей, модулей связи, модулей ввода/вывода аналоговых и дискретных сигналов. Модули, установленные в шасси, объединяются шиной данных внутри шасси и локальной магистралью данных между шасси. Для организации распределенного сбора данных и управления контроллеры и средства операторского интерфейса могут объединяться сетями Ethernet/IP, ControlNet, DeviceNet, Remote I/O, DH-485, DH+ и т.д. Для сбора данных и управления территориально распределенными технологическими объектами (системы SCADA) могут использоваться модемные коммуникации: телефонные, радио и волоконно-оптические линии.

    В состав комплекса, в зависимости от заказа, могут входить: программируемые контроллеры ControlLogix (серия 1756), CompactLogiх (серия 1768, 1769, 5069), модули ввода/вывода Flex I/O (серия 1794), Point I/O (серия 1734), Redundant I/O (серия 1715), серия 5015, Dynamix (серия 1444), программное обеспечение для программирования контроллеров Studio 5000 Logix Designer®, RSLogix 5000 (серия 9324), панели оператора PanelView 5000, PanelView Plus, PanelView Component (серии 2711P, 2711C, 5310, 5510), станции оператора VersaView (серии 6181, 6177R, 6200, 6300), программное обеспечение для супервизорного управления и визуализации FactoryTalk View SE и FactoryTalk View ME (серии 9701).

    Контроллер осуществляет измерение параметров объекта, прием аналоговых и дискретных сигналов, их обработку и управление объектом с помощью дискретных и аналоговых сигналов, а также реализует подключения к сетям и модемным коммуникациям.

    Станции оператора обеспечивают связь комплекса с оператором, визуальное наблюдение за состоянием измеряемых и контролируемых параметров объектов по мнемосхемам и графикам, вывод данных и отчетов о состоянии объекта и результатов измерений на экран и на печать, выдачу аварийной и экспертной сигнализации, дистанционное управление регулирующей и дискретной аппаратурой, начальное конфигурирование и программирование системы под конкретный объект, внесение текущих изменений в конфигурацию системы.

    Панели оператора обеспечивают построение мнемосхем и вывод на экраны дисплеев информации о процессе, ввод запросов и параметров с функциональной клавиатуры, выдачу аварийной и сигнализации.

    Дисплеи и пульты оператора обеспечивают вывод алфавитно-цифровой и на табло, ввод с функциональной клавиатуры, индикацию состояния функциональных частей (узлов) комплекса и ввод с клавишных панелей.

    Пример структурной схемы комплекса представлен на рисунке 1. Внешний вид программируемых контроллеров ControlLogix (серия 1756), CompactLogix (серия 1768, 1769, 5069), модулей ввода/вывода Flex I/O (серия 1794), Point I/O (серия 1734), Redundant I/O (серия 1715), серия 5015, Dynamix (серия 1444) приведён на рисунках 2 - 8.

    Заводской номер комплекса вносится в формуляр. На корпус модулей аналогового ввода/вывода наносится заводской номер, однозначно идентифицирующий каждый экземпляр модуля.

    Пломбирование комплексов не предусмотрено. Нанесение знака поверки на комплексы не предусмотрено.

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

    Armor Btock Guard I/O

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

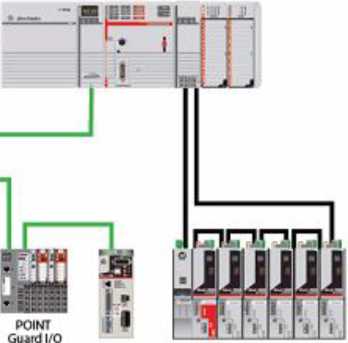

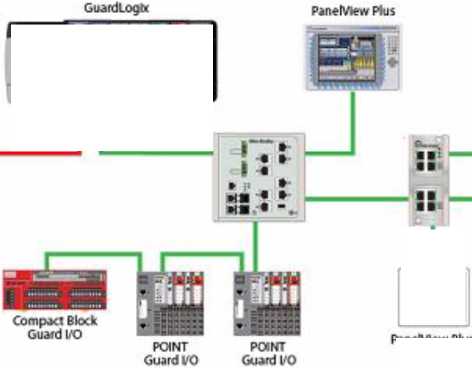

    Рисунок 1 - Структурная схема комплекса

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

    Panelview Plus Compact

    Compact GuardLoglx

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

    KlnettrJOO           Klnetlx&OO

    Indexer           Integrated Motion

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

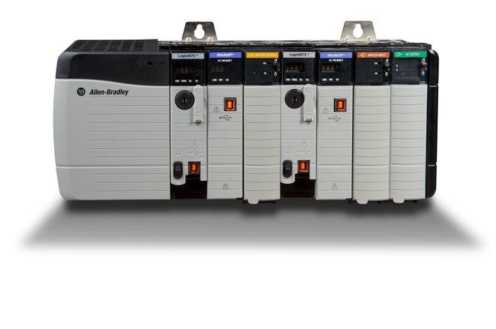

    Рисунок 2 - Внешний вид контроллера ControlLogix (серия 1756)

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

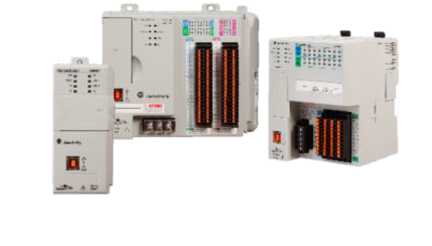

    Рисунок 3 - Внешний вид контроллера CompactLogix (серия 1769)

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

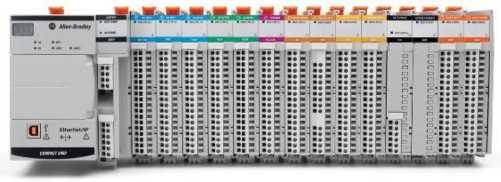

    Рисунок 4 - Внешний вид модулей ввода/вывода CompactLogix (серия 5069)

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 5 - Внешний вид модулей ввода/вывода Flex I/O (серия 1794)

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 6 - Внешний вид модулей ввода/вывода Point I/O (серия 1734)

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

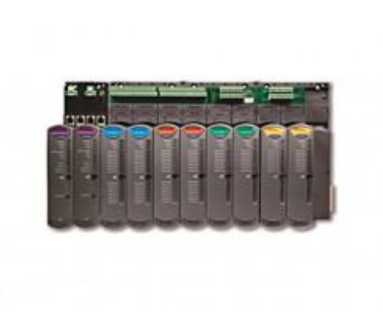

    Рисунок 7 - Внешний вид модулей ввода/вывода Redundant I/O (серия 1715)

    Внешний вид. Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (Обозначение отсутствует), http://oei-analitika.ru

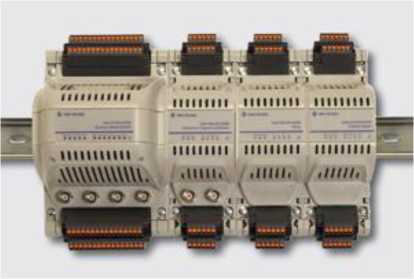

    Рисунок 8 - Внешний вид модулей ввода/вывода Dynamix (серия 1444)


    Таблица 7 - Комплектность комплекса

    Обозначение

    Наименование

    Количество,

    шт.

    ControlLogix серии 1756 (с модулями ввода/вывода серии 1756)

    Контроллеры

    Конфигурация и состав комплекса определяются требованиями заказчика

    CompactLogix серии 1768, 1769 (с модулями ввода/вывода серии 1769)

    Контроллеры

    CompactLogix серии 5069

    Модули ввода/вывода

    Flex I/O серии 1794

    Модули ввода/вывода

    Point I/O серии 1734

    Модули ввода/вывода

    Redundant I/O серии 1715

    Модули ввода/вывода

    Dynamix серии 1444

    Модули ввода/вывода

    Studio 5000 Logix Designer®, RSLogix 5000 (серия 9324)

    Программное обеспечение для программирования контроллеров

    PanelView, PanelView Plus,

    PanelView Plus Compact,

    PanelView Component (серии 2711, 2711P, 2711C, 2711PC)

    Панели оператора

    VersaView (серии 6180W/P,

    6181P/F/H, 6182H, 6155R/F, 6186/M, 6189V, 6177R, 7477, 6200, 6300)

    Станции оператора

    FactoryTalk View SE и

    FactoryTalk View ME (серии

    9701)

    Программное обеспечение для супервизорного управления и визуализации

    Руководство по эксплуатации

    -

    1

    Формуляр

    900-20-39-ФО

    1


    Метрологические характеристики комплекса приведены в таблицах 3 - 5.

    Таблица 3 - Метрологические характеристики

    Тип модуля

    Количество каналов

    Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов

    Пределы допускаемой основной погрешности Y - приведённая, % от диап. измерений;

    Д - абс.;

    6 - относит., %

    Пределы допускаемой доп. погрешности от изменения темп.окр.среды Y - приведённая, % от диап. измерений;

    Д -абсолютная

    Пределы допускаемой погрешности в рабочих условиях применения Y - приведённая, % от диап.измерений; Д - абсолютная

    на входе

    на выходе

    1

    2

    3

    4

    5

    6

    7

    Серия 1715

    1715-IF16

    16

    от 0,1 до

    20 мА

    12 бит в диапазоне от

    4 до 20 мА

    Y = ±0,27 % от верхней границы диап. изм.

    Y = ±0,012 % от верхней границы диап. изм. /°C

    -

    1715-OF8I

    8

    12 бит в диапазоне от 4 до 20 мА

    от 0,1 до 20 мА

    Y = ±0,4 % от верхней границы диап. изм.

    Y = ±0,011 % от верхней границы диап. изм. /°C

    -

    Серия 1734

    1734-IE2C

    2

    от 0 до

    21 мА

    16 бит

    Y = ±0,1 %

    Y =

    ±0,003 %/°С

    -

    1734-IE4C

    4

    от 0 до

    21 мА

    16 бит

    Y = ±0,1 %

    Y =

    ±0,003 %/°С

    -

    1734-IE4S

    4

    от 0 до

    21 мА

    16 бит

    Y = ±0,6 %

    Y = ±0,03 %/°С

    -

    ±5 В, от 0 до 5 В, ±10 В, от 0 до 10 В

    Y = ±0,5 %

    Y = ±0,02 %/°С

    -

    1734-IE8C

    8

    от 0 до

    21 мА

    16 бит

    Y = ±0,1 %

    Y = ±0,003 %/°С

    -

    1734-IE2V

    2

    от 0 до 10 В, ±10 В

    15 бит

    Y = ±0,1 %

    Y =

    ±0,0005 %/°С

    -

    1734sc-

    IE2CH

    2

    от 0 до

    21 мА

    16 бит

    Y = ±0,1 %

    Y =

    ±0,003 %/°С

    -

    1734sc-

    IE4CH

    4

    от 0 до

    21 мА

    16 бит

    Y = ±0,1 %

    Y =

    ±0,003 %/°С

    -

    1

    2

    3

    4

    5

    6

    7

    1734-OE2C

    2

    13 бит

    от 0 до

    21 мА

    Y = ±0,1 %

    Y =

    ±0,003 %/°С

    -

    1734-OE4C

    4

    16 бит

    от 0 до

    21 мА

    Y = ±0,1 %

    Y =

    ±0,005 %/°С

    -

    1734sc-OE2CIH

    4

    16 бит

    от 0 до

    21 мА

    Y = ±0,15 %

    -

    Y = ±0,3 %

    1734-OE2V

    2

    14 бит

    от 0 до

    10 В, ±10 В

    Y = ±0,1 %

    Y =

    ±0,0005 %/°С

    -

    1734-IR2

    2

    от 0 до 600 Ом; Pt100 (0,00385) (от -200 до +850)

    °С

    Pt200 (0,00385) (от -200 до +630) °С*

    16 бит

    Y = ±0,1 %

    Y =

    ±0,003 %/°С

    -

    * здесь и ниже уровень входного сигнала в Ом в соответствии с ГОСТ 6651 -2009

    1734-IR2E

    2

    от 0 до 220 Ом; Pt100 (0,00385) (от -50 до +320)

    °С

    16 бит

    Y = ±0,1 %

    Y =

    ±0,003 %/°С

    -

    1734-IT2I

    2

    Сигналы (мВ) от термопар*:

    B: от 30 до 1820 °C;

    E: от -270 до +1000 °C;

    J: от -210 до +1200 °C;

    K: от -270 до +1372 °C;

    N: от -270 до +1300 °C;

    R: от -50 до +1768 °C;

    S: от -50 до +1768 °C;

    T: от -270 до +400 °C

    15 бит

    Y = ±0,1 %

    Y =

    ±0,003 %/°С

    -

    * здесь и ниже уровень входного сигнала в «мВ» в соответствии с ГОСТ Р 8.585-2001

    1

    2

    3

    4

    5

    6

    7

    Серия 1756

    1756-IF8

    8

    ±10,25 В; от 0 до

    10,25 В; от 0 до

    5,125 В

    16 бит

    Y = ±0,05 %

    Д = ±0,36 мВ/°С

    -

    д = ±0,2 мВ/°С

    Д = ±0,12 мВ/°С

    от 0 до

    20,5 мА

    Y = ±0,15 %

    Д = ±0,77 мкА/°С

    -

    1756-IF8H

    8

    ±10 В;

    от 0 до 5 В;

    от 1 до 5 В;

    от 0 до 10 В

    от 16 до

    21 бит (в зависимости от установок фильтра)

    Y = ±0,05 %

    Д = ±0,29 мВ/°С

    -

    Д = ±0,14 мВ/°С

    Д = ±0,13 мВ/°С

    Д = ±0,19 мВ/°С

    от 4 до

    20 мА, от 0 до

    20 мА

    Y = ±0,15 %

    Д = ±0,68 мкА/°С

    -

    Д = ±0,76 мкА/°С

    1756-IF16

    16

    ±10,25 В; от 0 до

    10,25 В; от 0 до

    5,125 В

    16 бит

    Y = ±0,05 %

    Д = ±0,35 мВ/°С

    -

    Д = ±0,2 мВ/°С

    Д =

    ±0,12 мВ/°С

    от 0 до

    20,5 мА

    Y = ±0,15 %

    Д = ±0,59 мкА/°С

    -

    1756-

    IF4FXOF2F

    4 вх

    ±10,5 В от 0 до

    10,5 В; от 0 до

    5,25 В от 0 до

    21 мА

    14 бит

    13 бит

    12 бит

    12 бит

    Y = ±0,1 %

    Y = ±0,0025 %/°С

    -

    Y = ±0,0035 %/°С

    2 вых

    14 бит

    ±10,4 В

    Y = ±0,05 %

    Д =

    ±0,57 мВ/°С

    -

    13 бит

    от 0 до

    21 мА

    Д = ±1,051 мкА/°С

    -

    1756-OF4

    4

    15 бит

    ±10,5 В

    Y =±0,05 %

    Д =

    ±0,57 мВ/°С

    -

    от 0 до

    21 мА

    Д =

    ±1,15 мкА/°С

    -

    1756-OF8

    8

    15 бит

    ±10,4 В

    Y = ±0,05 %

    Д =

    ±0,57 мВ/°С

    -

    от 0 до

    21 мА

    Д =

    ±1,15 мкА/°С

    -

    1

    2

    3

    4

    5

    6

    7

    1756-OF8H

    8

    15 бит

    ±10,4 В

    Y = ±0,05 %

    Д =

    ±0,516 мВ/°С

    -

    от 4 до

    20 мА, от 0 до

    20 мА

    Y =±0,15 %

    Д = ±0,76 мкА/°С

    -

    Д = ±0,9 мкА/°С

    -

    1756-PLS

    1

    от 0 до 4095 имп. (частота следования импульсов 5 кГц, амплитуда 2 В)

    12 бит (результат измерений отображается в диапазоне ±360°)

    -

    -

    Y = ±0,098 %

    Серия 1769

    1769-L24ER-QBFC1B

    1769-

    L27ERM-QBFC1B

    4

    ±50 мВ,

    ±100 мВ, от 0 до 5 В, от 1 до 5 В, от 0 до 10 В,

    ±10 В

    15 бит + знаковый разряд (биполярн.) 16 бит (униполярн.)

    Д = ±15 мкВ

    Л = ±20 мкВ

    Д = ±2,5 мВ

    Д = ±2,0 мВ

    Д = ±5,0 мВ

    Д = ±10 мВ

    -

    Д = ±25 мкВ

    Д = ±30 мкВ

    Д = ±5 мВ

    Д = ±4 мВ

    Д = ±10 мВ

    Д = ±20 мВ

    от 0 до 20 мА, от 4 до 20 мА

    Д = ±20 мкА

    Д = ±16 мкА

    -

    Д = ±50 мкА

    Д = ±40 мкА

    Сигналы (мВ) от термопар: B: от 300 до 1820 °C;

    от 250 до 300 °C

    15 бит + знаковый разряд (би-полярн.) 16 бит (уни-полярн.)

    Д = ±3,0 °C

    Д = ±6,0 °C

    -

    Д = ±4,5 °C

    Д = ±9,0 °C

    E: от -200 до

    +1000 °C

    Д = ±0,5 °C

    -

    Д = ±0,8 °C

    J: от -210 до

    +1200 °C

    Д =±0,6 °C

    -

    Д =±0,9 °C

    K: от 1370 до 1372 °C;

    от -200 до +1370 °C

    Д = ±1,2 °C

    Д = ±1,0 °C

    -

    Д = ±1,8 °C

    Д = ±1,5 °C

    N: от-110 до +1300 °C;

    от -200 до -110 °C

    Д = ±1,0 °C

    -

    Д = ±1,5 °C

    R, S: от 0 до 1768 °C;

    от -50 до 0 °C

    Д = ±1,7 °C

    Д = ±4,0 °C

    -

    Д = ±3,5 °C

    Д = ±4,0 °C

    T: от -170 до +400 °C;

    от -200 до -170 °C

    Д = ±1,0 °C

    -

    Д = ±1,5 °C

    Пределы погрешности канала компенсации температуры холодного спая от 0 до 60 °C

    -

    -

    Д = ±1,3 °C

    1

    2

    3

    4

    5

    6

    7

    1769-L24ER-

    QBFC1B

    1769-L27ERM-QBFC1B

    2

    Сигналы (Ом) от термопреобразователей сопротивления: Pt (100, 200, 500, 1000) a=0,00385 (от -200 до +850 °C);

    Cu10, a=0,00426 (от - 70 до

    +150 °C)

    15 бит + знаковый разряд (биполярн.) 16 бит (униполярн.)

    Д = ±0,5 °C

    Д = ±0,6 °C

    -

    Д = ±0,9 °C

    Д = ±1,1 °C

    от 0 до 150 Ом

    15 бит + знаковый разряд (биполярн.) 16 бит (униполярн.)

    Д = ±0,15 Ом

    Д = ±0,25 Ом

    от 0 до 500 Ом

    X = ±0,5 Ом

    Д = ±0,8 Ом

    от 0 до 1000 Ом

    X = ±1,0 Ом

    ■\ = ±1,5 Ом

    от 0 до 3000 Ом

    X = ±1,5 Ом

    Д = ±2,5 Ом

    2 вых

    15 бит + знаковый разряд (биполярн.) 16 бит (униполярн.)

    от 0 до 5 В от 1 до 5 В от 0 до 10 В ±10 В

    Y = ±0,5 %

    Y = ±0,0086 %/°С

    -

    от 0 до

    20 мА;

    от 4 до

    20 мА

    Y = ±0,5 %

    Y = ±0,0086 %/°С

    -

    1769-IF4

    4

    ±10,5 В;

    от -0,5 до +10,5 В; от -0,5 до +5,25 В;

    от 0,5 до +5,25 В

    14 бит

    Y = ±0,2 %

    Y =

    ±0,003 %/°С

    -

    от 0 до 21 мА; от 3,2 до 21 мА

    Y = ±0,35 %

    Y =

    ±0,0045

    %/°С

    -

    1769-IF4I

    4

    ± 10,5 В; от 0 до 10,5 В; от 0 до 5,25 В; от 0,5 до 5,25 В

    16 бит

    Y = ±0,2 %

    Y =

    ±0,003 %/°С

    -

    от 0 до 21 мА; от 3,2 до 21 мА

    Y = ±0,35 %

    Y = ±0,0045 %/°С

    -

    1

    2

    3

    4

    5

    6

    7

    1769-IF8

    8

    ±10,5 В; от 0 до 10,5 В; от 0 до 5,25 В; от 0,5 до 5,25 В

    16 бит

    Y = ±0,2 %

    Y =

    ±0,003 %/°С

    -

    от 0 до 21 мА; от 3,2 до 21 мА

    Y = ±0,35 %

    Y =

    ±0,0045 %/°С

    -

    1769-IF16V

    16

    ±10,5 В; от -0,5 до

    +10,5 В;

    от -0,5 до

    +5,25 В;

    от 0,5 до

    +5,25 В

    16 бит

    Y = ±0,35 %

    Y =

    ±0,003 %/°С

    -

    1769-IF16C

    16

    от 0 до 21 мА от 3,2 до 21мА

    16 бит

    Y = ±0,5 %

    Y =

    ±0,0045 %/°С

    -

    1769sc-IF4IH

    4

    16 бит

    ±10,5 В 0 - 10 В 0 - 5 В

    1 - 5 В

    Y = ±0,2 %

    Y =±0,003%/°C

    -

    0 - 20 мА

    4 - 20 мА

    Y = ±0,35 %

    Y =

    ±0,0045%/°C

    -

    1769-

    IF4XOF2

    4 вх

    от 0 до 10,5 В

    8 бит

    Y = ±0,7 %

    Y =

    ±0,006 %/°С

    -

    от 0 до 21 мА

    Y = ±0,6 %

    -

    2 вых

    8 бит

    от 0 до 10 В

    Y = ±0,5 %

    Y = ±0,01 %/°С

    -

    от 0 до 20 мА

    -

    1769-

    IF4FXOF2F

    4 вх

    ±10,5 В; от -0,5 до

    +10,5 В;

    от -0,5 до

    +5,25 В;

    от 0,5 до

    +5,25 В

    14 бит

    Y = ±0,15 %

    Y =

    ±0,003 %/°С

    -

    от 0 до 21 мА т 3,2 до 21мА

    Y = ±0,2 %

    Y =

    ±0,0045 %/°С

    -

    2 вых

    13 бит

    ±10,5 В; от -0,5 до +10,5 В;

    от -0,5 до +5,25 В;

    от 0,5 до

    +5,25 В

    Y = ±0,2 %

    Y =

    ±0,0086 %/°С

    от 0 до 21 мА от 3,2 до 21мА

    Y =

    ±0,0058 %/°С

    -

    Продолжение таблицы 3

    1

    2

    3

    4

    5

    6

    7

    1769-OF2

    2

    14 бит

    ±10,5 В; от -0,5 до

    +10,5 В; от -0,5 до

    +5,25 В; от 0,5 до

    +5,25 В

    Y = ±0,5 %

    Y =

    ±0,0086 %/°С

    -

    1769-OF4

    4

    от 0 до 21 мА; от 3,2 до 21мА

    н

    о

    Ъэ

    ui II

    о4

    Y =

    ±0,0058 %/°С

    -

    1769-

    OF4CI

    4

    16 бит

    от 0 до 21 мА; от 3,2 до 21мА

    Y = ±0,35 %

    Y =

    ±0,0058 %/°С

    -

    1769-OF8C

    8

    16 бит

    от 0 до 21 мА; от 3,2 до 21мА

    Y = ±0,35 %

    Y =

    ±0,0058 %/°С

    -

    1769-

    OF4VI

    4

    15 бит

    ±10,5 В

    -0,5 - 10,5 В -0,5 - 5,25 В 0,5 - 5,25 В

    Y = ±0,5 %

    Y =

    ±0,0086 %/°С

    -

    1769-OF8V

    8

    16 бит

    ±10,5 В; от -0,5 до

    +10,5 В; от -0,5 до

    +5,25 В; от 0,5 до

    +5,25 В

    Y = ±0,5 %

    Y =

    ±0,0086 %/°С

    -

    1769sc-

    OF4IH

    4

    15 бит

    от 0 до 20 мА от 4 до 20 мА

    Y =

    ±0,15 %

    -

    Y = ±0,55 %

    1

    2

    3

    4

    5

    6

    7

    1769-IT6

    6

    Сигналы (мВ) от термопар: B: от 300 до 1820 °C

    14 бит

    Д = ±3,0 °С

    Д = ±0,100 °С/°С

    E: от -210 до +1000 °C;

    от -270 до -210 °C

    Д = ±0,5 °С

    Д = ±4,2 ° С

    Д = ±0,020 °С/°С

    Д = ±0,27 °С/°С

    J: от -210 до

    +1200 °C

    Д =± 0,6 °С

    Д =± 0,022 °С/°С

    K: от -230 до

    +1370 °C

    от -270 до -225 °C

    Д = ±1,0 °С

    Д = ±7,5 °С

    Д = ± 0,50°С/°С

    Д = ± 0,038°С/°С

    N: от -200 до +1300 °C;

    от -210 до -200 °C

    Д = ±1,0 °С

    Д = ±1,2 °С

    Д = ±0,037 °С/°С

    Д = ±0,043 °С/°С

    R: от 0 до 1768 °C

    Д = ±1,7 °С

    Д = ±0,061 °С/°С

    S: от 0 до 1768 °C

    Д = ±1,7 °С

    Д = ±0,060 °С/°С

    T: от -230 до

    +400 °C; от -270 до

    - 230 °C

    Д = ±1,0 °С

    Д = ±5,4 °С

    Д = ±0,035 °С/°С

    Д = ±0,35 °С/°С

    -

    ±50 мВ

    Д = ±15 мкВ

    Д = ±0,44 мкВ/°С

    -

    ±100 мВ

    Д = ±20 мкВ

    Д = ±0,69 мкВ/°С

    -

    Пределы    допускаемой

    абсолютной погрешности канала компенсации температуры холодного спая

    -

    -

    Д = ±1 °С

    1769-IR6

    6

    Сигналы (Ом) от термопреобразователей сопротивления: Pt (100, 200, 500, 1000) a=0,00385 (от -200 до +850 °C)

    Cu10 a=0,00426 (от -100 до +200 °C)

    14 бит

    Д = ±0,5 °С

    Д = ±0,9 °С

    Д = ±1,1 °С

    Д = ±2,5 °С

    от 0 до 150 Ом

    Д = ±0,15 Ом

    -

    Д = ±0,25 Ом

    от 0 до 500 Ом

    Д = ±0,5 Ом

    -

    Д = ±0,8 Ом

    от 0 до 1000 Ом

    Д = ±1,0 Ом

    -

    Д = ±1,5 Ом

    от 0 до 3000 Ом

    Д = ±1,5 Ом

    -

    Д = ±2,5 Ом

    1

    2

    3

    4

    5

    6

    7

    Серия 1794

    1794-IE8

    1794-IE8XT

    8

    от 0 до 20 мА от 4 до 20 мА

    12 бит

    Y = ±0,2 %

    Y =

    ±0,0041 %/°С

    -

    ±10 В от 0 до 10 В

    Y =

    ±0,0043 %/°С

    -

    1794-IE8H

    8

    от 4 до 20 мА

    16 бит

    Y = ±0,1 %

    Y = ±0,05 %/°С

    -

    1794-IF8IH

    8

    от 0 до 20 мА от 4 до 20 мА

    16 бит

    Y = ±0,1 %

    Y = ±0,4 %/°С

    -

    1794-

    IF8IHNFXT

    8

    от 0 до 20 мА от 4 до 20 мА

    16 бит

    Y = ±0,1 %

    -

    Y =± 0,55 %

    1794-IE12

    12

    от 0 до 20 мА от 4 до 20 мА

    16 бит

    Y = ±0,1 %

    Y =

    ±0,004 %/°С

    -

    ±10 В

    -

    1794-IF4I

    1794-IF4IXT

    4

    от 0 до 20 мА от 4 до 20 мА

    ±20 мА

    16 бит

    Y = ±0,1 %

    Y =

    ±0,0038 %/°С

    -

    ±10 В

    0 - 10 В

    0 - 5 В ±5 В

    Y =

    ±0,0028 %/°С

    -

    1794-IE4XOE2

    1794-

    IE4XOE2XT

    4 вх

    от 0 до 20 мА от 4 до 20 мА

    12 бит

    Y = ±0,2 %

    Y =

    ±0,0041 %/°С

    -

    ±10 В от 0 до 10 В

    Y =

    ±0,0043 %/°С

    -

    2 вых

    12 бит

    от 0 до

    20 мА; от 4 до

    20 мА

    Y =

    ±0,425 %

    Y =

    ±0,0069 %/°С

    -

    ±10 В от 0 до

    10 В

    Y =

    ±0,133 %

    Y =

    ±0,0045 %/°С

    -

    1794-

    IE8XOE4

    8 вх

    от 0 до

    20 мА;

    от 4 до

    20 мА

    16 бит

    Y = ±0,1 %

    Y =

    ±0,004 %/°С

    -

    ±10 В

    -

    4 вых

    16 бит

    от 0 до

    20 мА;

    от 4 до

    20 мА

    Y = ±0,1 %

    Y =

    ±0,004 %/°С

    -

    ±10 В

    -

    1

    2

    3

    4

    5

    6

    7

    1794-IF2XOF2I

    1794-IF2XOF2IXT

    2 вх

    от 0 до

    20 мА;

    от 4 до

    20 мА;

    ±20мА

    16 бит

    Y = ±0,1 %

    Y =

    ±0,0038 %/°С

    -

    ±10 В; от 0 до 10В; от 0 до 5 В;

    ±5 В

    Y =

    ±0,0028 %/°С

    -

    2 вых

    15 бит

    от 0 до

    20 мА; от 4 до

    20 мА

    Y = ±0,1 %

    Y =

    ±0,0038 %/°С

    -

    ±10 В; ±5 В

    от 0 до 10 В;

    от 0 до 5В

    Y =

    ±0,0028 %/°С

    -

    1794-OE4

    1794-OE4XT

    4

    12 бит

    от 0 до

    20 мА;

    от 4 до

    20 мА

    Y = ±0,425 %

    Y =

    ±0,0069 %/°С

    -

    ±10 В

    0 - 10 В

    Y =

    ±0,133 %

    Y =

    ±0,0045 %/°С

    -

    1794-OE8H

    8

    13 бит

    от 0 до

    20 мА;

    от 4 до

    20 мА

    Y = ±0,1 %

    Y =

    ±0,01 %/°С

    -

    1794-OF8IH

    8

    16 бит

    от 0 до

    20 мА;

    от 4 до

    20 мА

    Y = ±0,1 %

    Y =

    ±0,008 %/°С

    -

    1794-OE12

    12

    16 бит

    от 0 до

    20 мА;

    от 4 до

    20 мА

    Y = ±0,1 %

    Y =

    ±0,004 %/°С

    -

    ±10 В

    -

    1794-OF4I

    1794-OF4IXT

    4

    15 бит

    от 0 до

    20 мА;

    от 4 до

    20 мА

    Y = ±0,1 %

    Y =

    ±0,0025 %/°С

    -

    ±10 В; от 0 до

    10 В; от 0 до

    5 В;

    ±5 В

    Y =

    ±0,0012 %/°С

    -

    1

    2

    3

    4

    5

    6

    7

    1794-IR8

    1794-

    IR8XT

    8

    от 1 до 433 Ом

    16 бит

    Y =

    ±0,05 %

    А = ±10 мОм/°С

    -

    Сигналы (Ом) от термопреобразователей сопротивления:

    Pt 100 a=0,00385 (от -200 до +850 °С);

    А = ±8,9 мОм/°С

    Pt 200 a=0,00385 (от -200 до +630 °C)

    А = ±13,69 мОм/°С

    Pt 500 a=0,00385 (от -200 до +630 °C)

    А = ±32 мОм/°С

    1794-IT8

    8

    Сигналы (мВ) от термопар: B: от 300 1800 °C;

    E: от -270 до +1000 °C;

    J: от - 210 до +1200 °C;

    K: от -270 до +1372 °C;

    N: от -270 до +1300 °C;

    R: от -50 до +1768 °C;

    S: от -50 до +1768 °C;

    T: от -270 до +400 °C;

    L: от -200 до +800 °C

    16 бит

    А = ±3,70 °C

    А = ±0,51 °C

    А = ±0,68 °C

    А = ±1,00 °C

    А = ±1,07 °C

    А = ±3,16 °C

    А = ±3,70 °C

    А = ±0,67 °C

    А = ±0,67 °C

    А = ±0,71 °С/°С

    А = ±0,104°С/°С

    А = ±0,13 °С/°С

    А = ±0,186°С/°С

    А = ±0,223°С/°С

    А = ±0,601°С/°С

    А = ±0,651°С/°С

    А = ±0,174°С/°С

    А = ±0,174°С/°С

    -

    ±76,5 мВ

    А = ±39 мкВ

    А =

    ±7,812 мкВ/°С

    Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая

    А = ±0,5 °С

    1

    2

    3

    4

    5

    6

    7

    1794-IRT8

    1794-IRT8XT

    8

    Сигналы (мВ) от термопар: B: от 300 до 1800 °C;

    E: от -270 до

    +1000 °C;

    J: от -210 до

    +1200 °C;

    K: от -270 до

    +1372 °C;

    L: от -200 до +800 °C;

    N: от -270 до

    +1300 °C; R: от -50 до +1768 °C; S: от -50 до +1768 °C; T: от -270 до +400 °C

    14 бит

    Погрешность рассчитывается для режима «мВ», после чего пересчитывается в погрешность в «°С» в соответствии с градуировочной характеристикой конкретной термопары

    -

    от -40 до +100 мВ

    Y = ±0,1 %

    Y =

    ±0,005 %/°С

    -

    Пределы      допускаемой

    абсолютной   погрешности

    канала компенсации температуры холодного спая

    Д = ±0,5 °С

    Сигналы (Ом) от термопреобразователей сопротивления: Pt100 a=0,00385 (от -200 до +850 °С) Pt 200 a=0,00385 (от -200 до +400 °C)

    14 бит

    Погрешность рассчитывается для режима «Ом», после чего пересчитывается в погрешность в «°С» в соответствии с градуировочной характеристикой конкретного типа термопреобразователя сопротивления

    -

    от 0 до 500 Ом

    Y = ±0,1 %

    Y =

    ±0,005 %/°С

    -

    1

    2

    3

    4

    5

    6

    7

    Серия 5069

    5069-IF8

    8

    ±10 В

    от 0 до 10 В от 0 до 5 В

    15 бит + один знак при диффе-ренциаль-ном подключении; 16 бит при подключении с общей точкой

    Y = ±0,1 %

    -

    Y = ±0,3 %

    от 0 до 20 мА от 4 до 20 мА

    16 бит

    Y = ±0,1 %

    -

    Y = ±0,4 %

    5069-IY4

    4

    ±10 В

    от 0 до 10 В от 0 до 5 В

    15 бит + один знак при диффе-ренциаль-ном подключении; 16 бит при подключении с общей точкой

    Y = ±0,1 %

    -

    Y = ±0,3 %

    от 0 до 20 мА от 4 до 20 мА

    16 бит

    Y = ±0,1 %

    -

    Y = ±0,4 %

    от 1 до 500 Ом от 2 до 1000 Ом от 4 до 2000 Ом от 8 до 4000 Ом

    Сигналы (Ом) от термопреобразователей сопротивления: Pt (100, 200, 500, 1000) a=0,00385

    16 бит

    Y = ±0,1 %

    -

    Y = ±0,3 %

    1

    2

    3

    4

    5

    6

    7

    5069-IY4

    4

    ±100 мВ; Сигналы от термопар: B: от 21 до 1820 °С;

    E: от -270 до +1000 °С;

    J: от -210 до +1200 °С;

    K: от -270 до +1372 °С;

    N: от -270 до +1300 °С;

    R: от -50 до +1768 °С

    S: от -50 до +1768 °С T: от -270 до

    +400 °С;

    L: от -200 до +800 °С

    16 бит

    Y = ±0,1 %

    -

    Y = ±0,3 %

    Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая

    Д = ±0,3 °С

    5069-OF4

    5069-OF8

    4

    8

    ±10 В от 0 до 10 В от 0 до 5 В

    16 бит

    Y = ±0,1 %

    -

    Y = ±0,3 %

    от 0 до 20 мА от 4 до 20 мА

    -

    Y = ±0,5 %

    ± 10 В от 0 до 10 В от 0 до 5 В

    16 бит

    Y = ±0,1 %

    -

    Y = ±0,3 %

    от 0 до 20 мА от 4 до 20 мА

    -

    Y = ±0,5 %

    Примечания

    • 1 В таблице 3 в графе «Пределы допускаемой основной погрешности» и в графе «Пределы допускаемой погрешности в рабочем диапазоне температур» указаны пределы допускаемой приведённой погрешности в процентах от верхнего предела диапазона измерений.

    • 2 Для каналов измерений сигналов от термопар значения основной и дополнительной погрешностей указаны без учёта погрешности канала компенсации температуры холодного спая со встроенным термочувствительным элементом (кроме серии 1734).

    • 3 Для всех типов модулей из таблицы 3 в обозначение каталожных номеров (графа 1) может быть добавлена буква «K», означающая дополнительное защитное покрытие.

    • 4 Дискретные модули, источники питания, процессорные модули не являются измерительными компонентами и не требуют утверждении типа.

    • 5   Для модулей 1769-L24ER-QBFC1B, 1769-L27ERM-QBFC1B и 1769-IR6 для градуировки Cu10 426 номинальная статистическими характеристиками (НСХ) по SAMA RC21-4-1966.

    Таблица 4 - модулей счёта комплекса

    Тип модуля

    Количество каналов

    Диапазон преобразований частоты следования импульсов

    Пределы допускаемой погрешности в рабочих условиях применения Д - абсолютная, 6 - относительная, %

    1

    2

    3

    4

    1734-IJ

    1

    от 0,15 Гц до 1,0 МГц (амплитуда сигнала 5 В)

    Д = ±1 имп.

    1734-IK

    1

    от 0,15 Гц до 1,0 МГц

    (амплитуда сигнала от 15 до 24 В)

    Д = ±1 имп.

    1734-VHSC5

    1

    от 0,33 Гц до 1,0 МГц (амплитуда сигнала 5 В)

    Д = ±1 имп.

    1734-VHSC24

    1

    от 0,33 Гц до 1,0 МГц

    (амплитуда сигнала от 15 до 24 В)

    Д = ±1 имп.

    1756-HSC

    2

    от 0,5 Гц до 1,0 МГц (амплитуда сигнала от 4,5 до 5,5

    В;

    от 10 до 26,4 В)

    Д = ±1 имп.

    1756-LSC8XIB8I

    8

    от 0 до 40 кГц

    (амплитуда сигнала от 10 до 30 В)

    Д =± 1 имп.

    1756-CFM

    2

    от 0 до 100 кГц (амплитуда сигнала ± 30В, TTL от -0,7 < 1,3 В логический «ноль», >1,3 B логическая «единица»)

    Д = ±(1/Ts *1/40000) Гц, где Ts - время выборки от 0 до 2 с при измеряемой частоте от 1/Ts до 120 кГц,

    Д = ±(F/40 000) Гц, где F - измеряемая частота при F < 1/Ts

    1769-L24ER-

    QBFC1B 1769-L27ERM-

    QBFC1B

    2

    от 0 до 250 кГц

    (амплитуда сигнала от 2,6 до 30 В)

    Д = ±1 имп.

    1769-HSC

    2

    от 0 до 1,0 МГц (амплитуда сигнала 2,6 - 30 В)

    Д = ±1 имп.

    1794-IJ2

    2 входа:

    1 частотный,

    1 импульсный

    от 1 до 32767 Гц или от 1,0 до 3276,7 Гц (амплитуда сигнала 24 В)

    6 = ±0,0425 %

    1794-IJ2XT

    2 входа:

    1 частотный,

    1 импульсный

    от 1 до 32 кГц (амплитуда сигнала 24 В)

    6 = ±0,0425 %

    1794-VHSC

    2

    от 0,33 Гц до 1,0 МГц (амплитуда сигнала 5 В или 15 - 24 В)

    Д = ±1 имп.

    1794-ID2

    2

    от 1 Гц до 100 кГц (амплитуда сигнала 24 В)

    Д = ±1 имп.

    1

    2

    3

    4

    1794-IP4

    4

    (2 группы по 2)

    от 1 Гц до 100 кГц (амплитуда сигнала 24 В)

    Д = ±1 имп.

    5069-HSC2XOB4

    2

    Импульсы частотой от 0 до 1,0 МГц (амплитуда сигнала от 18 до 32 В)

    Д = ±1 имп.

    Примечание - Для всех типов модулей из таблицы 4 в обозначение каталожных номеров (графа 1) может быть добавлена буква «K», означающая дополнительное защитное покрытие.

    Таблица 5 - модулей 1444

    Тип модуля

    Количество каналов

    Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов

    Пределы допускаемой погрешности в рабочих условиях применения Y - приведённая, % Д - абсолютная

    на входе

    на выходе

    1444-

    DYN04-

    01RA

    4

    ±24 В

    24 бита

    Y= ±0,1 %

    1444-TSCX02-

    02RB

    2

    от 0 до

    20 000 Гц (напряжение ±24 В) с поддиапазонами: от 0,0167 до

    4 Гц

    24 бита

    Д= ±0,0033 Гц

    от 4 до

    200 Гц

    Д = ±0,033 Гц

    от 200 до

    340 Гц

    Д = ±0,083 Гц

    от 340 до

    2000 Гц

    Д = ±0,333 Гц

    от 2000 до 6000 Гц

    Д = ±1,0 Гц

    от 6000 до

    20000 Гц

    Д = ±2,67 Гц

    1444-

    AOFX00-

    04RB

    4

    от 4 до

    20 мА

    24 бита

    Y= ±1,0 %

    Таблица 6 - Основные технические характеристики

    Наименование характеристики

    Наименование серии

    Значение

    Параметры электрического питания:

    -напряжение переменного тока, В

    -частота переменного тока, Гц

    всего Комплекса

    220±22

    50/60

    Габаритные размеры, мм, не более:

    • - высота

    -ширина

    • - длина

    серия 1715 серия 1734 серия 1756 серия 1768, 1769

    серия 1794 серия 1444 серия 5069

    166 x 42 x 118

    56 x 12 x 75,5 144,5 x 34,6 x 146,9

    137,7 x 35 x 87

    45,7 x 94.0 x 53.3

    106 x 102 x 154

    138 x 22 x 105

    Масса, кг, не более

    серия 1715

    серия 1734

    серия 1756 серия 1768, 1769

    серия 1794

    серия 1444

    серия 5069

    0,360

    0,035

    0,282

    0,250

    0,1

    0,4

    0,175

    Рабочие условия применения:

    • - температура окружающей среды

    • - относительная влажность

    серия 1715

    от -25 до +60 °C от 5 до 95 %

    серия 1734

    от -20 до +55 °C от 5 до 95 %

    серия 1756

    от 0 до 60 °C от 5 до 95 %

    серия 1768, 1769

    от 0 до 60 °C от 5 до 95 %

    серия 1794

    серия 1794, версия XT

    от 0 до +55 °C

    от 5 до 95 %; от -20 до +70 °C

    от 5 до 95 %

    серия 1444

    от -25 до +70 °C от 5 до 95 %

    серия 5069

    от 0 до 60 °C от 5 до 95 %

    Средний срок службы, лет

    все серии

    12


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
