Номер по Госреестру СИ: 66105-21
66105-21 Термометры электронные
(ТГО-2МП)
Назначение средства измерений:
Термометры электронные ТГО-2МП предназначены для измерения температуры и относительной влажности воздушно-газовой среды на поверхности и в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли.
Общие сведения
Дата публикации - 20.12.2021
Срок свидетельства -
Номер записи - 185460
ID в реестре СИ - 1395161
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТГО-2МП, Нет модификации,
Производитель
Изготовитель - ООО "ЭЛИПС"
Страна - РОССИЯ
Населенный пункт - Новосибирская область, Новосибирский район, поселок городского типа Краснообск
Уведомление о начале осуществления предпринимательской деятельности - Да
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 294
Выдано извещений - 4
Кол-во периодических поверок - 57
Кол-во средств измерений - 65
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2848 от 2021.12.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1937 от 2016.12.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Термометры электронные (ТГО-2МП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Термометры электронные (ТГО-2МП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 257 | 35 | 237 | 20 | 0 | 257 | 237 | 20 | |
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 17 | 1 | 0 | 17 | 0 | 17 | 0 | 17 | |
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 5 | 0 | 5 | 2 | 5 | 0 | 5 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Термометры электронные (ТГО-2МП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2454 | 2174 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
1893 | 2174 |
Программное обеспечение
Термометр электронный ТГО-2МП функционирует под управлением встроенного программного обеспечения (ПО), размещенного в недоступной для считывания и модификации памяти программ управляющего микроконтроллера.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Shaxta.hex |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
0xDF2A |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Идентификация ПО осуществляется однократно в процессе выпуска термометров электронных ТГО-2МП из производства путем контроля хэш-функции CRC16 для двоичного файла программы перед ее записью в память программ микроконтроллера с последующей установкой бита блокировки памяти программ от считывания и модификации.
Место нанесения знака утверждения типа
Место пломбирования
Место нанесения заводского номера
Место нанесения знака поверки

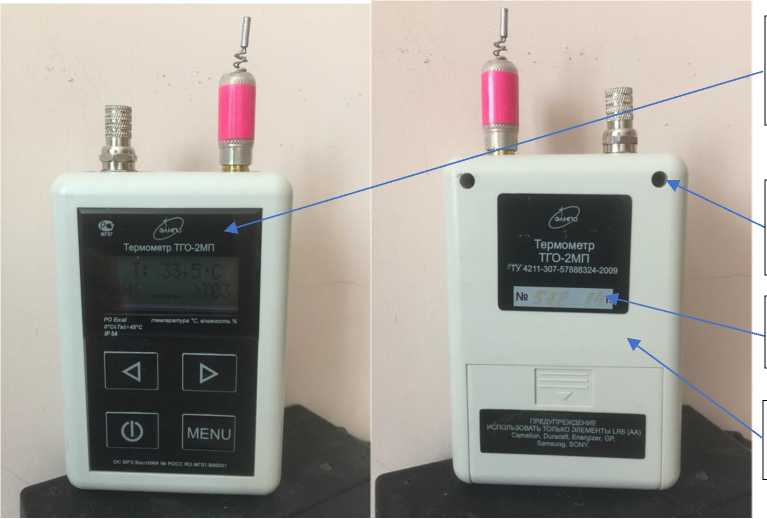

Рисунок 1. Общий вид термометра электронного ТГО-2МП, обозначение мест нанесения знака утверждения типа, знака поверки и место пломбирования
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Термометры электронные ТГО-2МП. Руководство по эксплуатации» раздел 1 «Описание и работа», раздел 2 «Использование по назначению»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термометрам электронным ТГО-2МПГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры. ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Изготовитель
Общество с ограниченной ответственностью «Электронно-информационное приборостроение» (ООО «ЭЛИПС»).ИНН 5433144876
Адрес: 630501, Новосибирская область, Новосибирский район, поселок городского типа Краснообск, здание СФНЦА РАН, оф. 30(476)
Тел./факс (383) 308-72-72
E-mail: gvereschagin@mail.ru
Испытательный центр
Западно Сибирского филиала Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Юридический адрес: 141570, Московская область, г. Солнечногорск, Рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
E-mail: director@sniim.ru
Принцип действия термометра электронного ТГО-2МП при измерении температуры основан на измерении сопротивления чувствительного элемента датчика, пропорционального измеряемой температуре, преобразовании этого сопротивления в цифровой код и в значение температуры, в соответствии с индивидуальной статической характеристикой, заносимой в память контроллера термометра при его градуировке в процессе изготовления.
Принцип действия термометра электронного ТГО-2МП при измерении относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя, от количества сорбированной влаги (ёмкостный принцип измерения).
Термометр электронный ТГО-2МП состоит из электронного блока со сменной батареей питания с размещенным на нем датчиком влажности и разъемом для подключения датчика температуры непосредственно или через телескопический удлинитель. Телескопический удлинитель служит для обеспечения возможности измерений температуры среды, превышающей рабочую температуру электронного блока термометра.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на поле, указанной на рисунке 1. Конструкцией электронного блока предусмотрена возможность нанесения клейма, ограничивающего доступ к внутреннему монтажу без его нарушения.
Общий вид термометра электронного ТГО-2МП, обозначение мест нанесения заводского номера, знака утверждения типа, знака поверки и место пломбирования представлен на рисунке 1.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измеряемых температур:
|
от 0 до 45 от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±0,5 |
|
Номинальная цена единицы младшего разряда температурной шкалы, °С |
0,1 |
|
Диапазон измерения относительной влажности среды воздушно-газовой среды, % |
от 10,0 до 98,0 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % в диапазоне:
|
±3,0 ±4,5 |
|
Номинальная цена единицы младшего разряда при измерении влажности, % |
0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ток потребления при номинальном напряжении источника питания, мА, не более: - без подсветки индикатора |
10 |
|
- с подсветкой индикатора |
50 |
|
Время установления рабочего режима после включения, с, не более |
20 |
|
время хранения записанных в память результатов измерения, ч, не менее |
