Номер по Госреестру СИ: 83910-21
83910-21 Счетчики трехфазные статические
(АГАТ 3)
Назначение средства измерений:
Счетчики трехфазные статические АГАТ 3 (далее - счетчики) предназначены для измерения и однотарифного или многотарифного учёта активной или активной и реактивной электрической энергии в прямом или прямом и обратном направлении в трехфазных четырехпроводных сетях переменного тока номинальной частоты 50 Гц, а также для передачи по линиям связи информационных данных для автоматизированных систем контроля и учета энергопотребления АСКУЭ, определение и учет основных величин характеризующих параметры сети. Счетчики предназначены для эксплуатации в закрытых помещениях.
Внешний вид.
Счетчики трехфазные статические

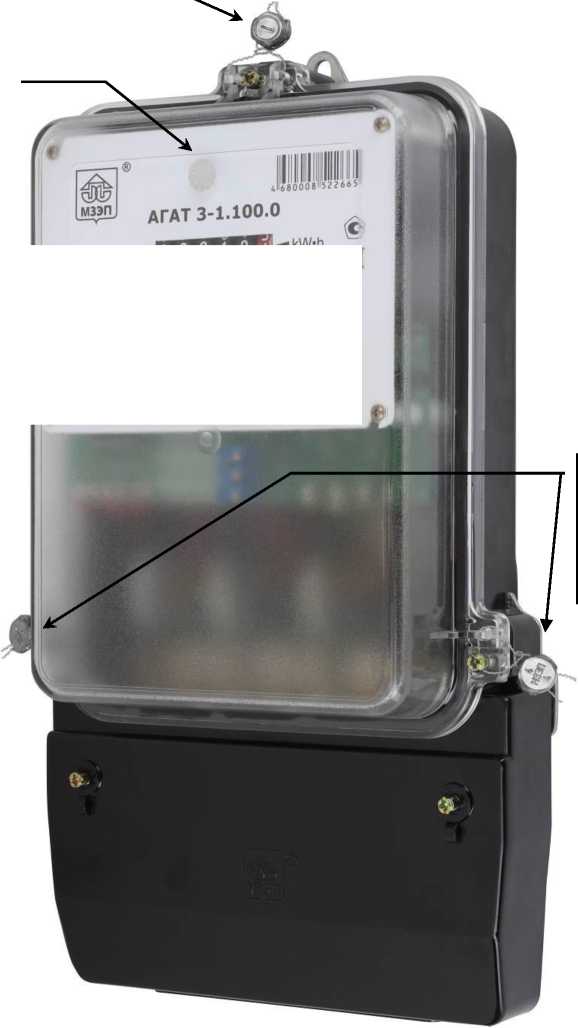

Рисунок № 1
Внешний вид.
Счетчики трехфазные статические
Рисунок № 2
Внешний вид.
Счетчики трехфазные статические
Рисунок № 3
Внешний вид.
Счетчики трехфазные статические

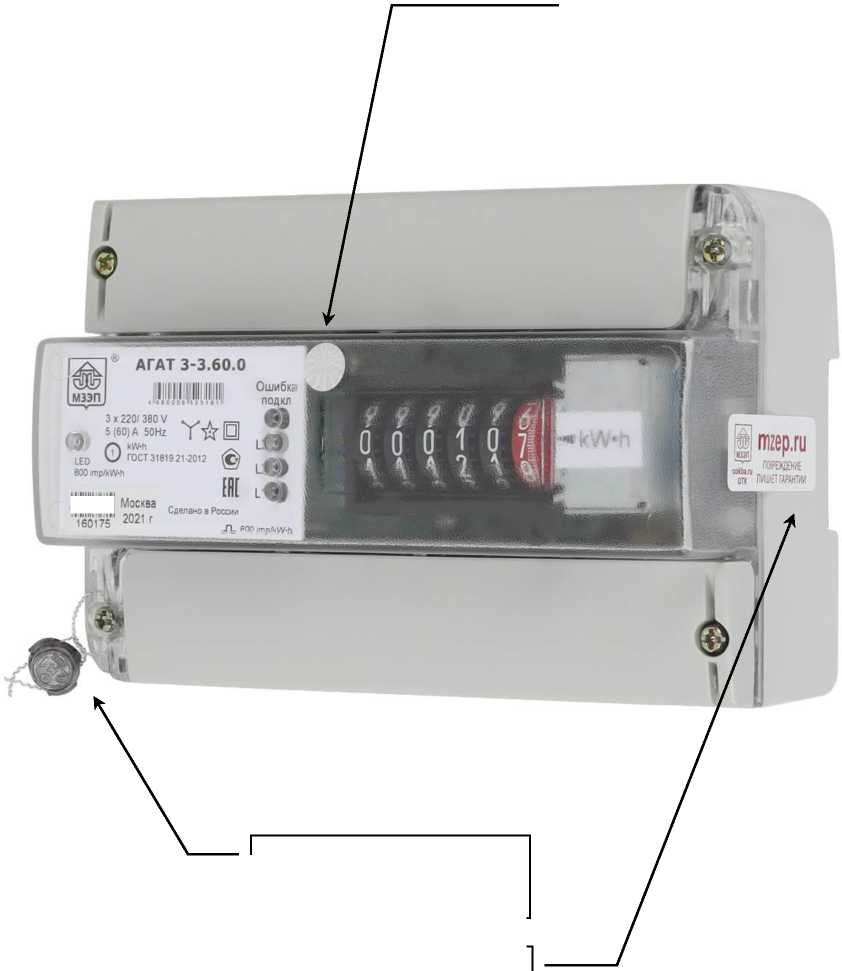

Рисунок № 4
Внешний вид.
Счетчики трехфазные статические
Рисунок № 5
Внешний вид.
Счетчики трехфазные статические
Рисунок № 6
Внешний вид.
Счетчики трехфазные статические

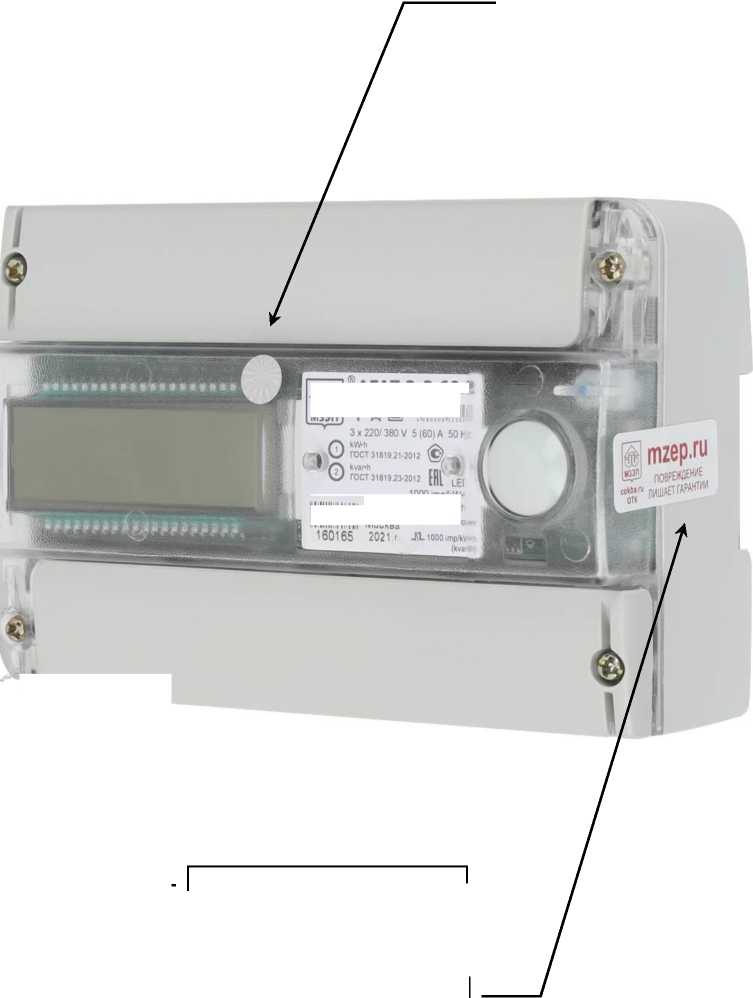

Рисунок № 7
Внешний вид.
Счетчики трехфазные статические
Рисунок № 8
Внешний вид.
Счетчики трехфазные статические
Рисунок № 9
Внешний вид.
Счетчики трехфазные статические

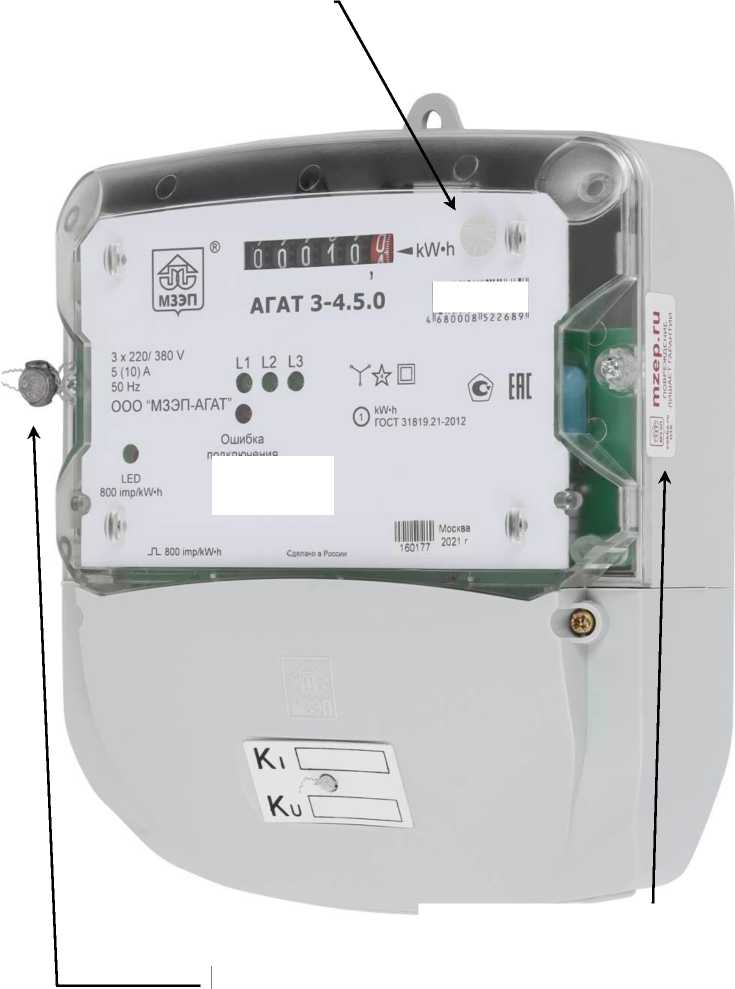

Рисунок № 10
Программное обеспечение
В счетчиках с ЭМУ ПО отсутствует.
В счетчиках с ЖКИ ПО не оказывает влияние на точность измерений счетчика. Данные, хранящиеся в памяти счетчика, имеют дискретность существенно меньшую заданной точности. Диапазон представления, длительность хранения и округления результатов не влияют на точность измерения счетчика.
Идентификационные данные программного обеспечения счетчиков с ЖКИ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование программного обеспечения |
ПФ6.730.124 ПО |
Номер версии (идентификационный номер) |
1.1 |
Цифровой идентификатор программного обеспечения |
19921 (0K4DD1h) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRd6 полином 0х8005h |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаНаносится на щиток счетчика методом трафаретной или термотрансферной печати, лазерной гравировки и в паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 Руководства по эксплуатации ПФ2.720.042 РЭ и в разделе 1.3 Руководства по эксплуатации ПФ2.720.023 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к счетчикамГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ Р 8.654-2015 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения
ГОСТ 8.551-2013 «ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4228-003-66313781-2021 Счетчики однофазные статические АГАТ 3. Технические условия
Изготовитель
Общество с ограниченной ответственностью «МЗЭП-АГАТ» (ООО «МЗЭП-АГАТ»)ИНН 9715391983
Адрес: 127543, г. Москва, ул. Корнейчука, д.54, пом.2
Телефон: +7(999)8862860; +7(903)6844296; +7(977)4913341 +7(925)3329664;
Web-сайт: www.mzep.ru
E-mail: info@mzep.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов напряжения и тока с последующим вычислением активной и реактивной электрической энергии методом аналого-цифрового преобразования.
Счетчики представляют собой измерительный прибор со специализированными микросхемами. В качестве датчиков тока используются трансформаторы тока, в качестве датчиков напряжения используются резистивные делители.
В зависимости от исполнения счетчики:
-
- могут быть непосредственного включения или трансформаторного включения;
-
- содержат в качестве счетного механизма электромеханическое отсчетное устройство (ЭМУ), которое одновременно выполняет функции запоминающего устройства. Используются для измерения активной энергии в прямом направлении. Число тарифов - 1;
-
- содержат в составе счетного механизма дисплей на основе жидкокристаллического индикатора (ЖКИ) и энергонезависимое устройство. Используются для измерения активной или активной и реактивной энергии в прямом и обратном направлении, число тарифов - до 8 (типы тарифов: пиковые, полупиковые, дневные, ночные; типы дней по тарифам: рабочие, выходные, праздничные). Счетчики с ЖКИ имеют встроенные часы реального времени, предназначенные для обеспечения учета потребления по временным (тарифным) зонам, определяют промежутки времени в операциях обработки измеряемых данных. Часы выполнены на базе кварцевого резонатора.
Счетчики имеют гальванически изолированный от остальных цепей телеметрический выход (ТМ) основного передающего устройства для поверки счетчиков и передачи импульсной информации по линиям связи для АСКУЭ. Счетчики активной и реактивной энергии имеют раздельные соответствующие выходы ТМ.
Счетчики с ЖКИ имеют цифровой интерфейс (RS232u, RS485, USB-IrDA), для конфигурирования тарифов многотарифных счетчиков, для считывания информации в АСКУЭ и для считывания информации из счетчиков при отказе ЖКИ с помощью внешних устройств, удаленных на расстояние до одного километра.
Счетчики с ЭМУ имеют светодиодные индикаторы «L1», «L2», «L3» наличия напряжения по каждой фазе, а также светодиод «Ошибка подключения» обнаружения неправильного подключение фаз по току или генерацию активной мощности со стороны нагрузки (счетчики регистрируют обратное направление мощности по модулю).
Модификации счетчиков:
АГАТ 3 - | ||
Исполнение корпуса 1 |
1 | |
Исполнение корпуса 3 |
3 | |
Исполнение корпуса 4 |
4 |
Номинальный ток для счетчиков трансформаторного включения, А |
5 |
Максимальный ток для счетчиков |
50 |
60 | |
100 |
Цифровой интерфейс отсутствует
Цифровой интерфейс RS232u 3
Цифровой интерфейс RS485 3
Ограничение мощности4

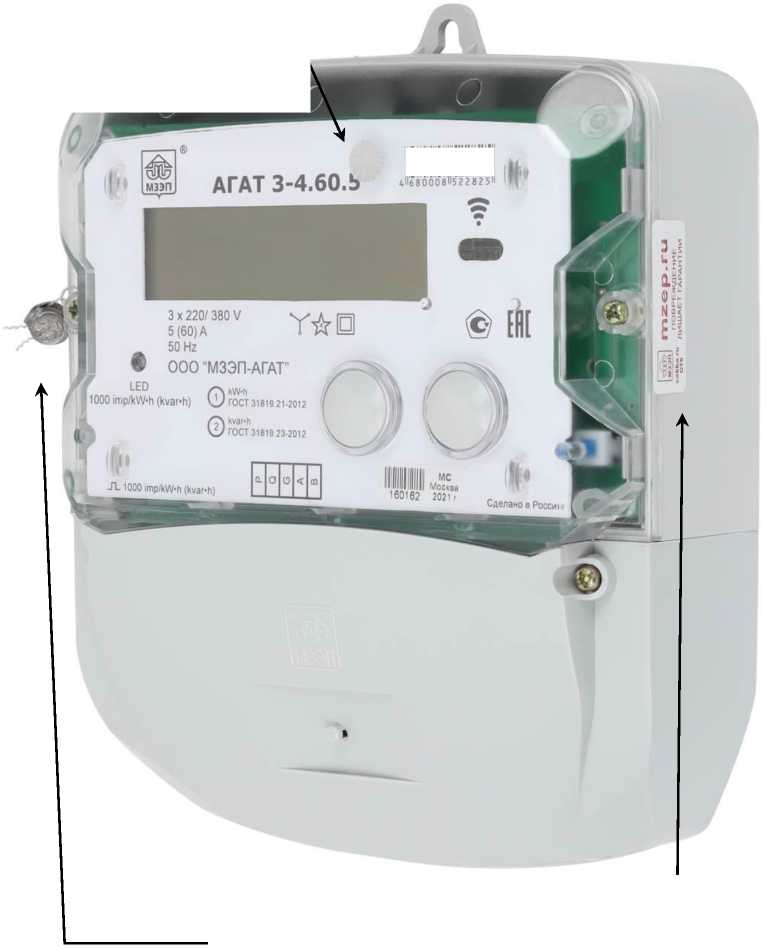

Общий вид счетчиков с указанием мест пломбирования представлен на рисунках 1^6.
Пломба с оттиском поверительного клейма
3 х 220/380 V . * . i=i *W,h _ Л,_
10 (100) А |«0 0/ ГОСТ 31819 21-2012 Ошибка
50Hz подключения
ООО ■МЗЭП-АГАТ" ф
L1 L2 13 ||МИ“»“ • • ♦ •
160176 2021 г
С4«п»«е₽ссом JLlOOOWkW-h
Голографическая этикетка предприятия-изготовителя
Пломба с оттиском ОТК предприятия-изготовителя
Пломба с оттиском поверительного клейма
Голографическая этикетка предприятия-изготовителя
предприятия-изготовителя
Пломба с оттиском ОТК

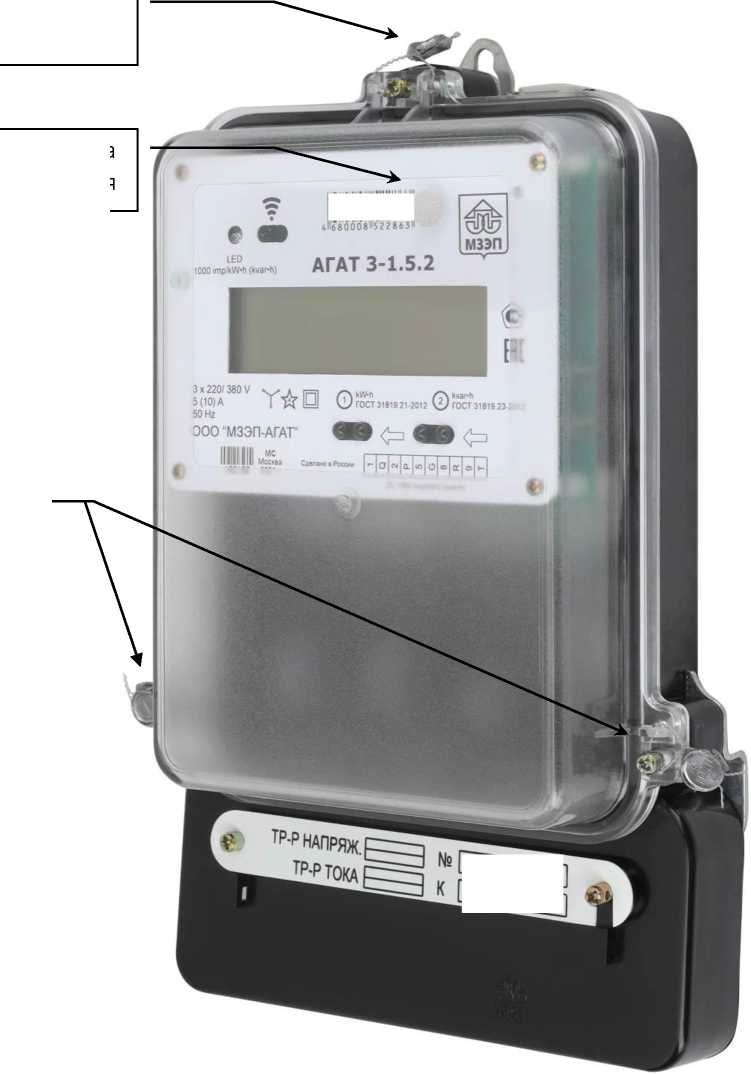

Рисунок 2 - Исполнение корпуса 1. Общий вид счетчика АГАТ 3-1.5.2
Голографическая этикетка предприятия-изготовителя
Голографическая этикетка предприятия-изготовителя
1000 imp/kW-' мс г (кмм МоСКВа Сделано в Рос
Голографическая этикетка предприятия-изготовителя
подключения
Пломба с оттиском поверительного клейма
Пломба ОТК предприятия -изготовителя
Таблица 4 -
Наименование |
Обозначение |
Количество |
Счетчик трехфазный статический |
АГАТ 3 |
1 шт. |
Паспорт |
ПФ2.720.0ХХ ПС |
1 экз. |
Коробка упаковочная |
- |
1 шт. |
Ушко (для исполнения корпуса 4) |
ПФ8.882.036 |
1 шт. |
Преобразователь интерфейса USB-RS485, RS232u* |
ПФ3.035.020 |
1 шт. |
Преобразователь интерфейса USB-IrDA* |
ПФ3.035.021 |
1 шт. |
Кабель соединительный* |
ПФ6.664.053-01 |
1 шт. |
Методика поверки* |
ПФ2.720.023 МП |
1 экз. на партию |
Руководство по эксплуатации** |
ПФ2.720.023 РЭ, ПФ2.720.042 РЭ |
1 экз. на партию |
Программное обеспечение** |
MConfig |
1 экз. на партию |
*поставляется по отдельному заказу организациям, осуществляющим поверку и эксплуатацию счетчиков
** доступно на сайте http://www.mzep.ru/
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности:
|
1,0 2,0 |
Номинальное напряжение, ином, В |
3х220/380 3х230/400 (по заказу) |
Номинальная частота сети, Гном, Гц |
50 |
Номинальный (максимальный) ток для счетчиков трансформаторного включения, 1ном (1макс), А |
5 (10) |
Базовый (максимальный) ток для счетчиков непосредственного включения, 1б (1макс), А |
5 (50); 5 (60); 10 (100) |
Пределы допускаемой основной погрешности встроенных часов счетчика с ЖКИ, не более, с/сут |
± 0,5 |
Пределы дополнительной температурной погрешности встроенных часов счетчика с ЖКИ, не более, с/(0Ссут) |
± 0,15 |
Диапазон измерений напряжения, В |
от 0,8/Пном до 1,15 ином |
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
± 2 % |
Диапазон измерений силы переменного тока, А |
от 0,05^ном(б) до 1макс |
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
± 2 % |
Диапазон измерений частоты сети, Гц |
от 45 до 70 |
Пределы допускаемой относительной погрешности измерений частоты сети, % |
± 2 % |
Диапазон измерений полной мощности, Вт |
от 0,05^ном^ном(б) до ином^1макс |
Пределы допускаемой относительной погрешности измерений полной мощности, % |
± 2 % |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Полная (активная) мощность, потребляемая каждой цепью напряжения счетчика при номинальных значениях напряжения, |
10 (2) |
частоты и нормальной температуре при измерении энергии, не более, В^А (Вт) | |
Полная мощность, потребляемая цепью тока счетчиков, не более, В^А |
4,0 |
Стартовый ток (порог чувствительности) по активной мощности, мА - для трансформаторного включения |
10 |
- для счетчиков непосредственного включения с 1б=5 А |
20 |
- для счетчиков непосредственного включения с 1б=10 А |
40 |
Стартовый ток (порог чувствительности) по реактивной мощности, мА - для трансформаторного включения |
15 |
- для счетчиков непосредственного включения с 1б=5 А |
25 |
- для счетчиков непосредственного включения с 1б=10 А |
50 |
Наименование характеристики |
Значение |
Цена одного разряда счетного механизма ЭМУ, кВт^ч: - младшего |
0,1 |
- старшего |
10000 |
Цена одного разряда счетного механизма ЖКИ, кВт^ч, квар^ч: - младшего |
0,01 |
- старшего |
100000 |
Постоянная счетчика с ЖКИ, имп/кВ'гч, имп/квар^ч |
1000 |
Постоянная счетчика с ЭМУ, имп/кВгч |
800 |
Количество тарифов: - для счетчиков с ЭМУ |
1 |
- для счетчиков с ЖКИ, до |
8 |
Количество тарифных зон в течение суток, до |
48 |
Габаритные размеры (длина, ширина, высота), не более, мм Корпус 1: |
317 (306); 174; 75 |
Корпус 3: |
159; 109; 61 (71) |
Корпус 4: |
245; 177; 69 |
Масса, кг, не более |
1,65 |
Нормальные условия эксплуатации: - температура окружающей среды, оС |
от плюс 21 до плюс 25 |
- относительная влажность при 25оС, не более, % |
98 |
- атмосферное давление, кПа (мм рт.ст.) |
от 70 до 106,7 (525-800) |
Рабочие условия эксплуатации: - температура окружающей среды, оС |
от минус 40 до плюс 70 |
- относительная влажность при 25оС, не более, % |
98 |
- атмосферное давление, кПа (мм рт.ст.) |
от 70 до 106,7 (525-800) |
Условия транспортирования и хранения: - температура окружающей среды, оС |
от минус 50 до плюс 70 |
- относительная влажность при 25оС, не более, % |
98 |
- атмосферное давление, кПа (мм рт.ст.) |
от 70 до 106,7 (525-800) |
Средняя наработка до отказа, не менее, ч |
260000 |
Средний срок службы, не менее, лет |
30 |
Степень защиты корпуса от пыли и воды |
IP51 |
Класс защиты человека от поражения электрическим током |
II |
