Номер по Госреестру СИ: 83903-21
83903-21 Резервуар стальной горизонтальный цилиндрический
(РГС-25)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГС-25 предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на резервуар пункт 8.Лист № 3
Всего листов 3
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-25Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 25 м3 подземного расположения.
Принцип действия резервуара стального горизонтального цилиндрического РГС-25 основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар стальной горизонтальный цилиндрический РГС-25 представляет собой горизонтально расположенный цилиндрический стальной сосуд с коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара наносится типографским способом в паспорт.
Резервуар РГС-25 с заводским номером 401 расположен по адресу: Омская область, г. Омск, ул. Транссибирская, 18 ООО «ТЗК Омск (Центральный)».

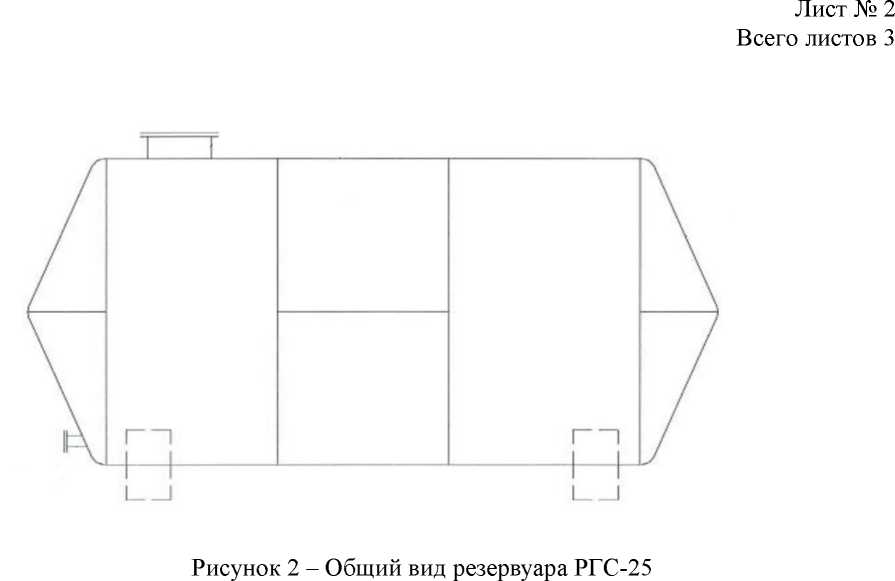

Общий вид резервуара стального горизонтального цилиндрического РГС-25, представлен на рисунках 1, 2.
Нанесение знака поверки на средство измерений не предусмотрено.
V 1‘<г“-
Рисунок 1 - Общий вид резервуара РГС-25
Пломбирование резервуара стального горизонтального цилиндрического РГС-25 не предусмотрено.
Программное обеспечение отсутствует
Таблица 3-
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
РГС-25 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
25 |
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
