Номер по Госреестру СИ: 83861-21
83861-21 Модули контроля качества электрической энергии трансформаторные
(Инфосфера МИМ-Т 3.0)
Назначение средства измерений:
Модули контроля качества электрической энергии трансформаторные Инфосфера МИМ-Т 3.0 (далее - модули) предназначены для измерений фазного напряжения переменного тока, частоты переменного тока, глубины провалов напряжения, коэффициента временного перенапряжения в однофазных и трёхфазных сетях переменного тока частотой 50 Гц с возможностью формирования и передачи информационных и управляющих электрических сигналов и сохранением результатов измерений в энергонезависимой памяти.
Внешний вид.
Модули контроля качества электрической энергии трансформаторные
Рисунок № 1
Общие сведения
Дата публикации - 09.12.2021
Срок свидетельства - 02.12.2026
Номер записи - 185281
ID в реестре СИ - 1394808
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - АО "ПКК Миландр"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2694 от 2021.12.02 Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Модули контроля качества электрической энергии трансформаторные (Инфосфера МИМ-Т 3.0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "ПКК Миландр"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66226-16 26.12.2021 |
Счётчики электрической энергии статические, Милур 107 АО "ПКК Миландр" (РОССИЯ г. Москва) |
ОТ МП |
16 лет |
|
66824-17 27.02.2022 |
Счётчики электрической энергии статические, Милур 307 АО "ПКК Миландр" (РОССИЯ г. Москва) |
ОТ МП |
10 лет - для кл. т. 0,2S; 0,5S; 16 лет - для кл. т. 1 |
|
71252-18 21.05.2024 |
Устройства сбора и передачи данных, MILUR IC 04 АО "ПКК Миландр" (РОССИЯ г. Москва) |
ОТ МП |
10 лет |
|
72775-18 16.10.2024 |
Комплексы программно-технические интегрированных систем учета ресурсов, Инфосфера АО "ПКК Миландр" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
83861-21 02.12.2026 |
Модули контроля качества электрической энергии трансформаторные, Инфосфера МИМ-Т 3.0 АО "ПКК Миландр" (РОССИЯ г. Москва) |
ОТ МП |
3 года |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Модули контроля качества электрической энергии трансформаторные (Инфосфера МИМ-Т 3.0)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули контроля качества электрической энергии трансформаторные (Инфосфера МИМ-Т 3.0)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Модули имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении.
Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования модулей и управления интерфейсом. Встроенное ПО реализовано аппаратно и является метрологически значимым.
Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MDR32 |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра, руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям контроля качества электрической энергии трансформаторным Инфосфера МИМ-Т 3.0ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений (ГСИ). Средства измерений показателей качества электрической энергии. Общие технические требования»
ТСКЯ.411151.001-31ТУ «Модули контроля качества электрической энергии трансформаторные Инфосфера МИМ-Т 3.0. Технические условия»
Изготовитель
Акционерное общество «ПКК Миландр» (АО «ПКК Миландр»)Место нахождения и адрес юридического лица: 124498, г. Москва, Зеленоград, Георгиевский проспект, д. 5, этаж 2, помещение I, комната 38
Адрес деятельности: 124498, г. Москва, Зеленоград, Георгиевский проспект, д. 5, этаж 2, помещение I, комната 38
ИНН 7735040690
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия модулей основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и силы переменного тока, их математической обработке, передачи их по интерфейсам связи.
Модули позволяют контролировать текущие параметры электросети и показатели качества электрической энергии (далее - ПКЭ) трехфазного переменного тока (либо в трех каналах однофазной сети, при условии наличия общего «нуля») и передавать по локальной приборной шине (далее - ЛПШ) следующие полученные значения параметров:
-
- усредненные среднеквадратичные значения фазных напряжений переменного тока (объединённые значения фазных напряжений переменного тока на интервалах 3 с, 10 мин, 2 часа);
-
- длительность провалов напряжения;
-
- длительность фазного перенапряжения;
-
- длительность прерывания фазного напряжения переменного тока;
-
- линейное напряжение переменного тока (среднеквадратичные значения);
-
- сила переменного тока (среднеквадратичные значения);
-
- частота основной гармоники каждой из фаз и суммарная частота;
-
- активная и реактивная электрическая мощность по каждой фазе;
-
- полная электрическая мощность по каждой фазе;
-
- углы межфазных сдвигов;
-
- углы сдвига между током и напряжением одной фазы (коэффициент мощности);
-
- суммарный коэффициент гармонических искажений напряжения переменного тока для каждой из фаз;
-
- коэффициенты гармонических составляющих напряжения переменного тока для каждой из фаз до 40-й гармоники.
Конструктивно модули выполнены в пластмассовом корпусе для крепления на DIN-рейку. На лицевой панели модулей размещены элементы индикации: «Питание», «Связь». На боковых панелях расположены клеммы для подключения силовых линий электросети, выходы для подключения исполнительных устройств и разъем ЛПШ.
Модули выпускаются в модификациях, отличающихся максимальным током шунта, сопротивлением измерительного шунта.
Структура условного обозначения модификаций модулей:
Инфосфера МИМ-Т 3.0 Х / Х Х Х Х
Торговая марка
Тип модуля
Номинальный ток шунта:
16 16,67 мА
40 40 мА
100 100 мА
Сопротивление измерительного шунта:
-
15 15 Ом
-
16 16 Ом
50 50 Ом
Тип корпуса:
- 5м ТН35
Интерфейсы:
-
- RS-485, 3 канала отключения нагрузки
Аксессуары в комплекте поставки:
-
- нет
а 8 разъемов : 6x2 pin,1x4 pin, 1x12 pin
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид модулей представлен на рисунке 1. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.

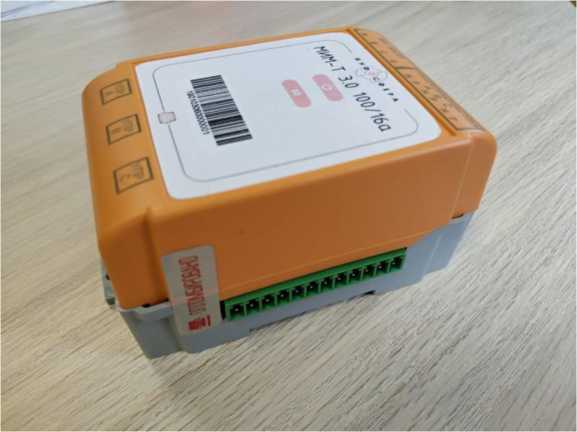

Рисунок 1 - Общий вид модулей
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Модуль контроля качества электрической энергии трансформаторный Инфосфера МИМ-Т 3.0 |
- |
1 шт. |
|
Формуляр |
ТСКЯ.411151.001ФО |
1 экз. |
|
Руководство по эксплуатации* |
ТСКЯ.411151.001-31РЭ |
1 экз. |
|
Комплект монтажных частей** |
ТСКЯ.464951.007 |
1 шт. |
|
* - находится на сайте АО «ПКК Миландр», при необходимости поставляется по отдельному договору; **- по отдельному договору. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение фазного напряжения переменного иф.ном, В |
230 |
|
Диапазон измерений фазного напряжения переменного тока, В |
от 0,2 • иф.ном до 1,15' иф.ном |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений фазного напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины провалов напряжения 5ип, % |
от 10 до 99 |
|
Пределы допускаемой относительной погрешности измерений глубины провалов напряжения, % |
±2,0 |
|
Диапазон измерений коэффициента временного перенапряжения Кпери |
от 1,0 до 1,15 |
|
Пределы допускаемой относительной погрешности измерений коэффициента временного перенапряжения, % |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
12±2 |
|
Потребляемая мощность, В^А, не более |
1,2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
104х68х51 |
|
Масса, кг, не более |
0,15 |
|
Рабочие условия измерений:
|
от -30 до +70 до 90 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP20 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
