Номер по Госреестру СИ: 83728-21
83728-21 Комплексы поверочные портативные
(КПП-4М)
Назначение средства измерений:
Комплексы поверочные портативные КПП-4М (далее - комплексы КПП-4М) предназначен для воспроизведения и измерений частоты вращения вала, угла поворота при поверке механических преобразователей скорости и направления воздушного потока.
Внешний вид.
Комплексы поверочные портативные
Рисунок № 1
Внешний вид.
Комплексы поверочные портативные
Рисунок № 2
Внешний вид.
Комплексы поверочные портативные
Рисунок № 3
Внешний вид.
Комплексы поверочные портативные
Рисунок № 4
Общие сведения
Дата публикации - 26.11.2021
Срок свидетельства -
Номер записи - 185181
ID в реестре СИ - 1394640
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ФГУП "ВНИИМ им. Д.И. Менделеева"
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№2604 от 2021.11.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплексы поверочные портативные (КПП-4М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ФГУП "ВНИИМ им. Д.И. Менделеева"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40372-09 01.01.2010 |
Аппаратура , М148М ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
82821-21 |
Вискозиметры стеклянные капиллярные эталонные, ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
83116-21 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
83723-21 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
83728-21 |
Комплексы поверочные портативные, КПП-4М ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
3 года |
|
83845-21 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
84097-21 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
84098-21 |
Вискозиметры стеклянные капиллярные эталонные, Обозначение отсутствует ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
83565-21 |
Набор ампул для реализации реперных точек температурной шкалы в диапазоне от плюс 156,5985 °C до плюс 419,527 °C, Обозначение отсутствует ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
32850-06 |
Измерительно-вычислительный комплекс углоизмерительный, УППУ-1 ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
65978-16 |
Меры-имитаторы, ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
36928-08 |
Аппаратура , М0196 ФГУП "ВНИИМ им. Д.И. Менделеева" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Комплексы поверочные портативные (КПП-4М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 4 | 4 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Комплексы поверочные портативные (КПП-4М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплексы поверочные портативные КПП-4М имеют встроенное и автономное программное обеспечение, которое обеспечивает сбор, обработку и передачу данных по каналам связи на отображающее устройство. Встроенное ПО «ROT_Cnt v 1.3» и автономное ПО «KPP4m control app» являются полностью метрологически значимыми.
Встроенное ПО обеспечивает: управление работой раскручивающего устройства, обработку и передачу измеренных значений, задание и поддержание оборотов электродвигателя. Автономное ПО обеспечивает сбор, обработку, архивацию и отображение результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование |
«ROT Cnt v 1.3» |
«KPP4m control app» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3 |
не ниже 2.001 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским методом и на корпус КПП-4М в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в формуляре «Комплексы поверочные портативные КПП-4М», раздел «Основные технические данные».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексам поверочным портативным КПП-4МГосударственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 25.11.2019 г. № 2815.
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»).ИНН: 7809022120
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01 Факс: (812) 713-01-14 Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01 Факс: (812) 713-01-14 Web-сайт: www.vniim.ru
E-mail: info@vniim. ru
Принцип действия комплексов КПП-4М при воспроизведении и измерении частоты вращения вала основан на вращении ротора электродвигателя. Регулировка частоты вращении ротора электродвигателя производится цифровым регулятором с широтно-импульсной модуляцией. Частота вращения ротора электродвигателя измеряется датчиком Хола. Измерения угла поворота осуществляется лимбом со стрелкой.
Конструктивно комплексы КПП-4М выполнены в виде кейса для хранения и перевозки в котором располагаются два раскручивающих устройства, лимб со стрелкой, кронштейны и крепежные приспособления, вспомогательное оборудование.
Исполнения раскручивающих устройств КПП-4М-1 и КПП-4М-2 отличаются конструктивным исполнением и диапазонами воспроизведения и измерения частоты вращения вала. Раскручивающее устройство состоит из шагового электродвигателя, цифрового регулятора, адаптера для крепления электродвигателя на оси преобразователей скорости воздушного потока. Лимб со стрелкой состоит из лимба со шкалой, стрелки, приспособления для закрепления преобразователей направления воздушного потока.
Значения частоты вращения вала при измерениях отображаются на рабочем поле программного обеспечения комплексов КПП-4М где пересчитываются в значения скорости воздушного потока. Измеренные значения угла поворота вала снимаются со шкалы лимба.
Общий вид комплексов КПП-4М представлен на рисунке 1. Для защиты от несанкционированного доступа применяется пломбирование комплексов КПП-4М, схема пломбирования представлена на рисунке 2. На корпус раскручивающего устройства нанесена этикетка с заводским номером.
К комплексам данного типа относятся комплексы КПП-4М (каждый комплекс в исполнении КПП-4М-1 и КПП-4М-2), зав. № 001/21, 002/21, 003/21, 004/21, 005/21.
Знак поверки наносится на свидетельство о поверке и (или) формуляр.
1
2

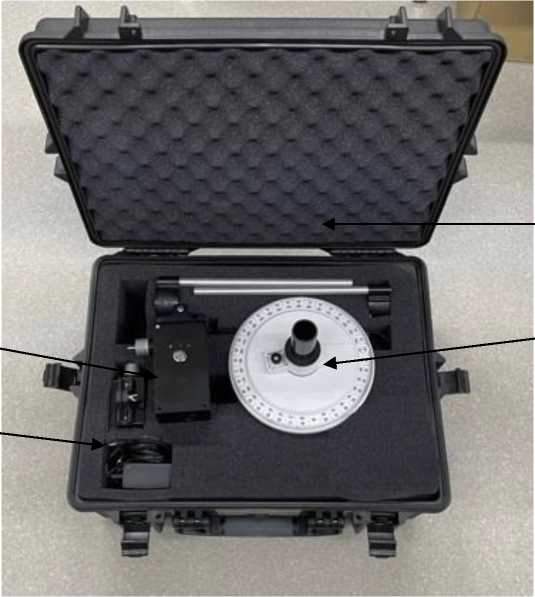

Рисунок 1 - Общий вид комплексов поверочных портативныхКПП-4М
3
4
-
1 - раскручивающее устройство КПП-4М-1;
-
2 - раскручивающее устройство КПП-4М-2;
-
3 - кронштейны и крепежные приспособления 4 - лимб со стрелкой;
1

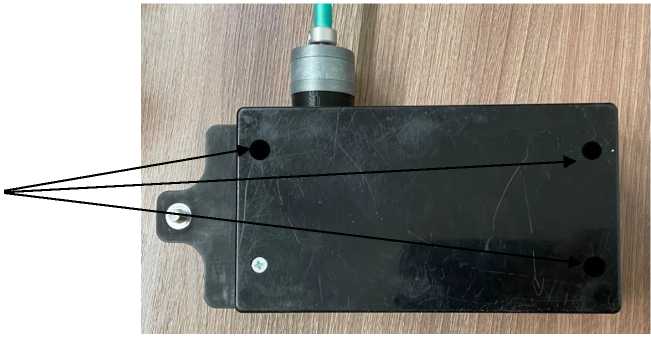

Рисунок 2 - Схема пломбирования раскручивающего устройства
1 - пломбы на корпусе
Таблица 4 - Комплектность комплексов поверочных портативных К1И1-4М
|
Наименование |
Обозначение |
Кол-во |
|
Комплекс поверочный портативный КПП-4М в составе: Раскручивающее устройство исполнения КПП-4М-1; КПП-4М-2; |
- |
1 шт. 1 шт |
Продолжение таблицы 4
|
Лимб со стрелкой |
Лимб |
1 шт. |
|
Кронштейн и приспособления для крепления |
- |
1 шт. |
|
Кейс для хранения и перевозки |
Кейс |
1 шт. |
|
Формуляр «Комплексы поверочные портативные КПП-4М» |
ФО |
1 экз. |
|
Методика поверки |
МП 254-111-2021 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения и измерения частоты вращения вала, об/мин |
от 20 до 15000 |
|
Диапазон задания эквивалентной скорости воздушного потока, м/с |
от 0,2 до 100 |
|
Пределы допускаемой абсолютной погрешности воспроизведения и измерения частоты вращения вала, об/мин |
±0,003^го* |
|
Диапазон измерений угла поворота, ...° |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений угла поворота, .° |
±1 |
|
* го - показания значения частоты вращения вала, об/мин | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание от сети постоянного тока: -напряжение, В |
от 9 до 15 |
|
Потребляемая мощность, Вт, не более |
0,5 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
|
Габаритные размеры, мм, не более | |
|
- длина |
550 |
|
- ширина |
430 |
|
- высота |
215 |
|
Масса, кг, не более |
10 |
|
Условия эксплуатации: - температура воздуха, °С |
от +15 до +35 |
|
- относительная влажность воздуха, % |
от 10 до 90 |
|
- атмосферное давление, гПа |
от 840 до 1060 |
