Номер по Госреестру СИ: 83735-21
83735-21 Весы
(MARELEC)
Назначение средства измерений:
Весы MARELEC (далее по тексту - весы) предназначены для статических измерений массы.
Внешний вид.
Весы
Рисунок № 1
Внешний вид.
Весы
Рисунок № 2
Внешний вид.
Весы
Рисунок № 3
Внешний вид.
Весы
Рисунок № 4
Внешний вид.
Весы
Рисунок № 5
Общие сведения
Дата публикации - 25.11.2021
Срок свидетельства - 19.11.2026
Номер записи - 185150
ID в реестре СИ - 1394589
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
W50С/60-D6, W50C/60-D6, W50C-D6, W50C-D100, W10C-D6, MARELEC W50C-D100, MARELEC, 60 кг,
Производитель
Изготовитель - "MARELEC Food Technologies BVBA"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 197
Выдано извещений - 0
Кол-во периодических поверок - 197
Кол-во средств измерений - 55
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2602 от 2021.11.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Весы (MARELEC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83735-21 Весы (MARELEC) "MARELEC Food Technologies BVBA" (БЕЛЬГИЯ ) |
81320-21 Весы (НС) Акционерное общество "МАССА-К" (АО "МАССА-К") (РОССИЯ г. Санкт-Петербург) |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Весы (НС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 196 | 71 | 0 | 196 | 0 | 4 | 0 | 4 |
Стоимость поверки Весы (НС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В весах используется встроенное метрологически значимое программное обеспечение (далее по тексту - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. Влияние ПО учтено при нормировании метрологических характеристик.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация | ||
|
W50C/60-D6 W10C/15-D6 |
W50C/60-D100 | |
|
Идентификационное наименование ПО |
D6 |
D100 |
|
Номер версии (идентификационный номер) ПО |
D6: 4.1 Sm206A: 2.0 |
Scale.dll : 1.0.0.123 Marcon.exe : 1.0.0.97 SM207.dll : 1.0.0.31 Sm206A: 2.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
D6: 1AB81A93 Sm206A: 9FA9C556 |
Scale.dll: C62473C9 Marcon.exe: E735CD5E SM207.dll: 074298E1 Sm206A: 9FA9C556 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 | |
Знак утверждения типа
Знак утверждения типа наносится в месте указанном на рисунке 3. Общий вид индикаторов приведен на рисунке 4.
Рисунок 1 - Общий вид весов
Рисунок 2 - Место несения знака поверки
II в**""1 •И|О)ИЯ2Ш
hmarelec___
W С€(М21]
SN7438
CONSTRUCTED 04/2021
' I И) Т7996 |
Место нанесения
Место нанесения
знака утверждения типа
заводского номера
Рисунок 3 - Место несения заводского номера и знака утверждения типа
а)
б)
Рисунок 4 - Общий вид индикаторов:
а) Marelec Z2; б) Marelec D6
В весах используется встроенное метрологически значимое программное обеспечение (далее по тексту - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. Влияние ПО учтено при нормировании метрологических характеристик.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация | ||
|
W50C/60-D6 W10C/15-D6 |
W50C/60-D100 | |
|
Идентификационное наименование ПО |
D6 |
D100 |
|
Номер версии (идентификационный номер) ПО |
D6: 4.1 Sm206A: 2.0 |
Scale.dll : 1.0.0.123 Marcon.exe : 1.0.0.97 SM207.dll : 1.0.0.31 Sm206A: 2.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
D6: 1AB81A93 Sm206A: 9FA9C556 |
Scale.dll: C62473C9 Marcon.exe: E735CD5E SM207.dll: 074298E1 Sm206A: 9FA9C556 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 | |
Класс точности весов по ГОСТ OIML R 76-1-2011 Ш (средний)
Значения (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов нагрузки (m) и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Обозначение модификации |
Min, кг |
Max, кг |
e, кг |
d, кг |
n |
m, кг |
mpe, г |
|
W10C/15-D6 |
15 |
0,01 |
0,01 |
1500 |
от 0,2 до 5,0 вкл. св. 5,0 до 15,0 вкл. |
5 10 | |
|
W50C/60-D6 |
20e |
60 |
0,1 |
0,1 |
600 |
от 2,0 до 50,0 вкл. св. 50,0 до 60,0 вкл. |
50 100 |
|
W50C/60-D100 |
60 |
0,1 |
0,1 |
600 |
от 2,0 до 50,0 вкл. св. 50,0 до 60,0 вкл. |
50 100 |
П р и м е ч а н и е - преДелы Допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe), кг
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,25е |
|
Показания индикации массы, не более |
Мах+9е |
|
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
±2 |
|
Диапазон первоначальной установки нуля, % от Max, не более |
10 |
|
Диапазон выборки массы тары (Т- ), % от Max |
от 0 до 100 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
от сети переменного тока: | |
|
- напряжение, В |
от 100 до 240 |
|
- частота, Гц |
от 50 до 60 |
|
от сети постоянного тока: | |
|
- напряжение, В |
24 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Габаритные размеры ГПУ, мм, не более: | |
|
- длина |
500 |
|
- ширина |
600 |
|
- высота |
217 |
|
Масса, кг, не более: |
50 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от -10 до 40 |
|
- относительная влажность воздуха, %, не более |
100 |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Средний срок службы, лет, не менее |
14 |
наносится на лицевую панель типографским способом и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «Весы MARELEC. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам MARELEC ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация завода-изготовителя
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется аналого-цифровым преобразователем (АЦП) индикатора в цифровой код и выводится на дисплей индикатора, как результат взвешивания. Весы состоят из грузоприёмного устройства (далее по тексту - ГПУ) со встроенными весоизмерительными тензорезисторными датчиками и индикатора, соединённых между собой кабелем.
В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, USB-Slave, дискретные входа/выхода и подключение периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, компьютеров. В весах предусмотрено настенное крепление терминала.
Питание весов может осуществляться от сети переменного или постоянного тока.
В качестве тензодатчиков используются датчики весоизмерительные тензорезисторные Scaime AP200 C3 SH 10e F, производства "SCAIME Sas", Франция и PW2CC3MR производства "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай или "Hottinger Baldwin Messtechnik GmbH", Германия.
В качестве терминала могут использоваться индикаторы Marelec Z2 или Marelec D6.
Таблица 1 - Устройства и функции весов
|
Устройства |
Ссылка на пункт ГОСТ OIML R 76-1 2011 |
|
Показывающее устройство с расширением |
Т.2.6 |
|
Устройство установки по уровню |
Т.2.7.1 |
|
Полуавтоматическое устройство установки на нуль |
Т.2.7.2.2 |
|
Устройство выборки массы тары |
Т.2.7.4 |
|
Устройство предварительного задания массы тары |
Т.2.7.5 |
|
Полуавтоматическое устройство для компенсации влияния изменения гравитации |
4.1.2.6 |
|
Устройство индикации отклонения от нуля |
4.5.5 |
Общий вид весов приведен на рисунке 1. Знак поверки наносится в виде навесной пломбы, с оттиском клейма поверителя, смонтированной на проволоке между защитных винтов на корпусе весов, ограничивающей доступ к узлу настройки в соответствии с рисунком 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдик типографским методом в месте указанном на рисунке 3. Знак утверждения типа наносится в месте указанном на рисунке 3. Общий вид индикаторов приведен на рисунке 4.

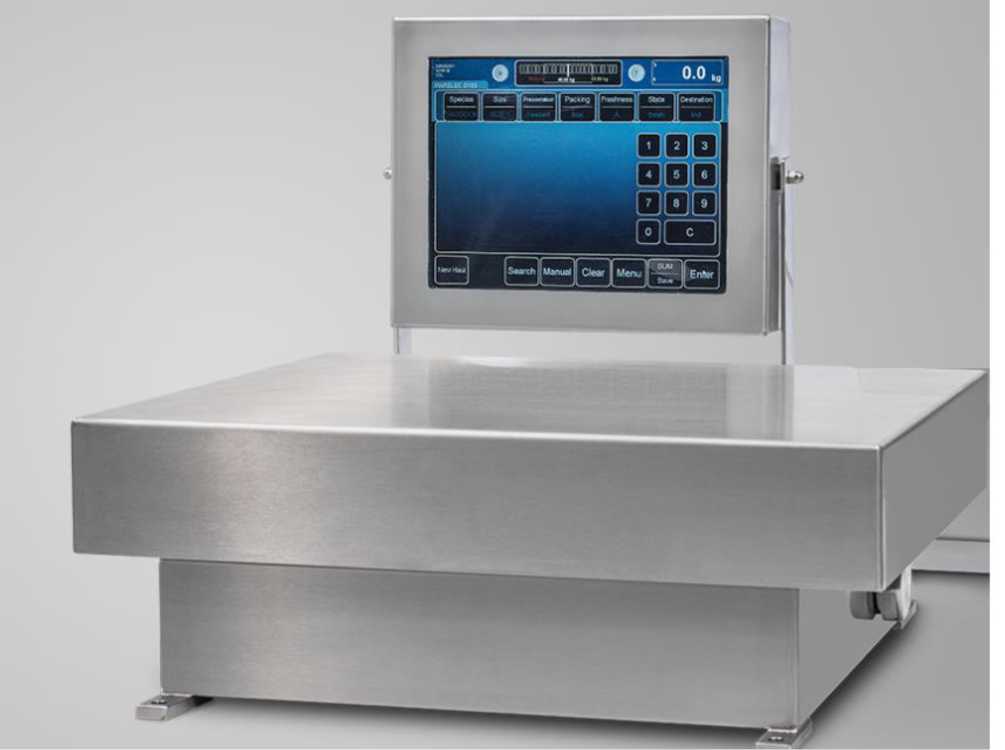

Рисунок 1 - Общий вид весов

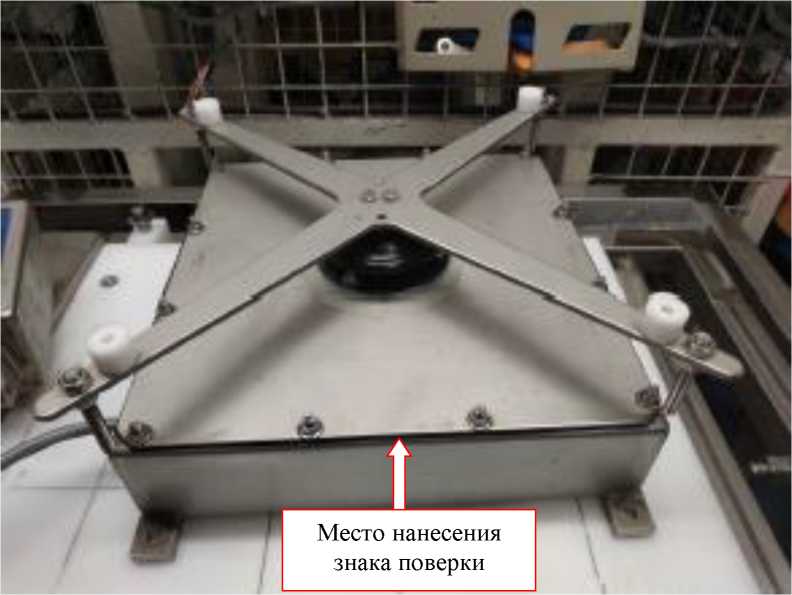

Рисунок 2 - Место несения знака поверки
II в**""1 •И|О)ИЯ2Ш
hmarelec___
W С€(М21]
SN7438
CONSTRUCTED 04/2021
' I И) Т7996 |
Место нанесения
Место нанесения
знака утверждения типа
заводского номера

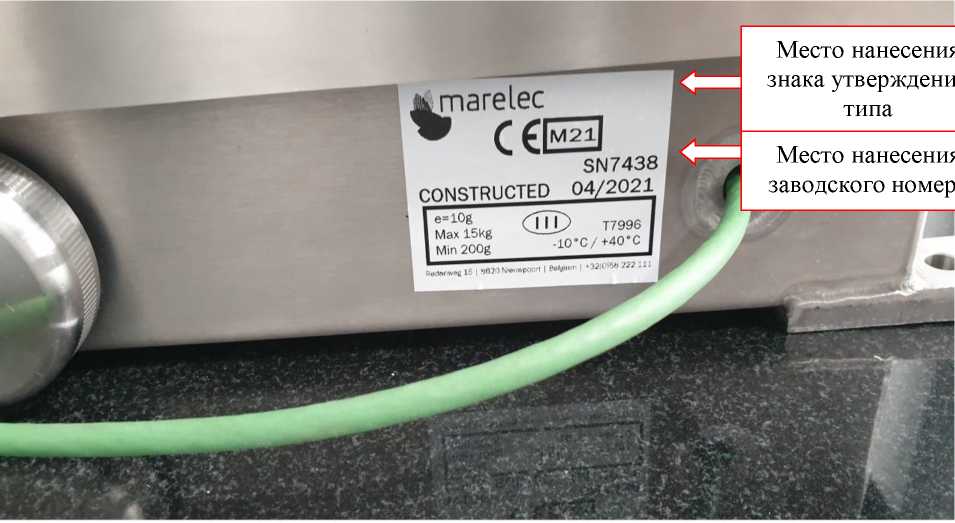

Рисунок 3 - Место несения заводского номера и знака утверждения типа
а)
б)

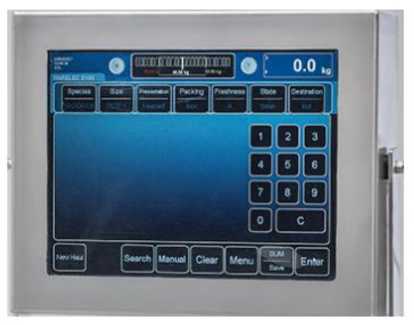

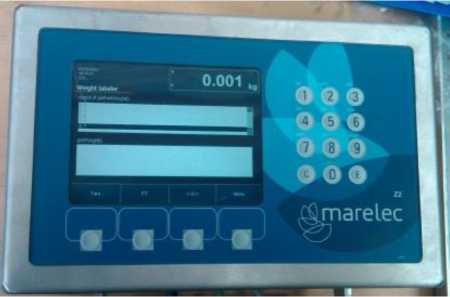

Рисунок 4 - Общий вид индикаторов:
а) Marelec Z2; б) Marelec D6
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Весы MARELEC |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Класс точности весов по ГОСТ OIML R 76-1-2011 Ш (средний)
Значения (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов нагрузки (m) и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Обозначение модификации |
Min, кг |
Max, кг |
e, кг |
d, кг |
n |
m, кг |
mpe, г |
|
W10C/15-D6 |
15 |
0,01 |
0,01 |
1500 |
от 0,2 до 5,0 вкл. св. 5,0 до 15,0 вкл. |
5 10 | |
|
W50C/60-D6 |
20e |
60 |
0,1 |
0,1 |
600 |
от 2,0 до 50,0 вкл. св. 50,0 до 60,0 вкл. |
50 100 |
|
W50C/60-D100 |
60 |
0,1 |
0,1 |
600 |
от 2,0 до 50,0 вкл. св. 50,0 до 60,0 вкл. |
50 100 |
П р и м е ч а н и е - преДелы Допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe), кг
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,25е |
|
Показания индикации массы, не более |
Мах+9е |
|
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
±2 |
|
Диапазон первоначальной установки нуля, % от Max, не более |
10 |
|
Диапазон выборки массы тары (Т- ), % от Max |
от 0 до 100 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
от сети переменного тока: | |
|
- напряжение, В |
от 100 до 240 |
|
- частота, Гц |
от 50 до 60 |
|
от сети постоянного тока: | |
|
- напряжение, В |
24 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Габаритные размеры ГПУ, мм, не более: | |
|
- длина |
500 |
|
- ширина |
600 |
|
- высота |
217 |
|
Масса, кг, не более: |
50 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от -10 до 40 |
|
- относительная влажность воздуха, %, не более |
100 |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Средний срок службы, лет, не менее |
14 |
