Номер по Госреестру СИ: 83499-21
83499-21 Теплосчетчики компактные
(Sensonic 3)
Назначение средства измерений:
Теплосчетчики компактные Sensonic 3 (далее - теплосчетчики) предназначены для измерения количества потребленной тепловой энергии, а также температуры, разницы температур, объемного расхода и объема теплоносителя в закрытых системах водяного отопления коммунального хозяйства.
Внешний вид.
Теплосчетчики компактные
Рисунок № 1
Внешний вид.
Теплосчетчики компактные
Рисунок № 2
Внешний вид.
Теплосчетчики компактные
Рисунок № 3
Внешний вид.
Теплосчетчики компактные
Рисунок № 4
Внешний вид.
Теплосчетчики компактные
Рисунок № 5
Внешний вид.
Теплосчетчики компактные
Рисунок № 6
Внешний вид.
Теплосчетчики компактные
Рисунок № 7
Внешний вид.
Теплосчетчики компактные
Рисунок № 8
Внешний вид.
Теплосчетчики компактные
Рисунок № 9
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным, разделения на метрологически значимую и метрологически незначимую части нет.
ПО теплосчетчиков выполняет функции сбора, преобразования, обработки, отображения на ЖКД тепловычислителя, передачи и архивирования результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW |
Номер версии (идентификационный номер) ПО |
4.004 |
Знак утверждения типа
Знак утверждения типананосится методом наклеивания на лицевую сторону тепловычислителя, как показано на рисунке 3, и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 4.1 руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам компактным Sensonic 3Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя
Изготовитель
Фирма «Ista International GmbH», Германия, под торговой маркой «ISTA, ISTA-RUS»Адрес: Gewerbering 1, 84072 Au in der Hallertau, Германия
Юридический адрес: Luxemburger StaBe 1, 45131 Essen, Германия
Телефон/факс: + 49 8752 8655 300 /+ 49 8752 8655 112
E-mail: info@ista.de
Web-сайт: www.ista.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, Москва, ул. Озерная, д.46
Телефон/факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы теплосчетчиков состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах, измеренных парой термопреобразователей сопротивления с последующим определением тепловой энергии путем обработки измерений тепловычислителем по заданному алгоритму и отображением результатов на жидкокристаллическом дисплее (далее - ЖКД).
Теплосчетчики состоят их многоструйного крыльчатого счетчика воды и тепловы-числителя, который снабжен термометрами сопротивления Pt500. Счетчик воды и тепловы-числитель представляют единую конструкцию. Тепловычислитель соединен со счетчиком воды кабелем длинной 0,35 м. и может монтироваться как на счетчик воды, так и отдельно от него.
Тепловычислитель производит вычисление тепловой энергии, используя сигналы от счетчика воды и термометров сопротивления. Для дистанционной передачи измерительной информации теплосчетчик имеет встроенный радиомодуль 868,95 МГц, а также может комплектоваться внешним проводным модулем M-BUS. Тепловычислитель обеспечивает вывод на ЖКИ следующей информации:
-
- накопленное значение тепловой энергии;
-
- накопленное значение объема теплоносителя;
-
- мгновенное значение расхода теплоносителя;
-
- мгновенное значение тепловой мощности;
-
- температура теплоносителя в подающем трубопроводе;
-
- температура теплоносителя в обратном трубопроводе;
-
- разность температур теплоносителя в подающем и обратном трубопроводах. Теплосчетчик может устанавливаться как на подающем, так и на обратном трубопроводе.
Теплосчетчики имеют энергонезависимую память, в которой регистрируются помесячные значения накопленной тепловой энергии и объема теплоносителя. Глубина архива: 14 месяцев.
Измеренная тепловая энергия может отображаться на ЖКД в кВт^ч; МВт^ч; ГДж. Единица измерений устанавливается при производстве теплосчетчика и не может меняться в дальнейшем.
Заводской номер наносится на лицевую поверхность тепловычислителя методом лазерной гравировки.
Общий вид теплосчетчиков Sensonic 3 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Места нанесения заводского номера и знака утверждения типа представлены на ри-
сунке 3.

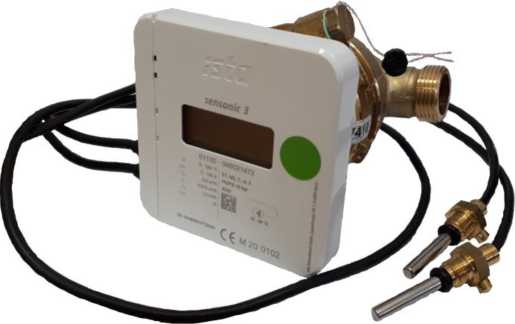

Рисунок 1 - Общий вид теплосчетчиков Sensonic 3

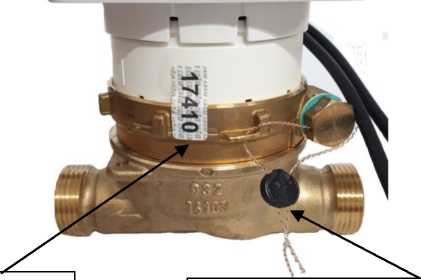

Место нанесения пломбы изготовителя
Место пломбирования термопреобразователя сопротивления эксплуатирующей либо теплоснабжающей организацией
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место нанесения заводского номера
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Место нанесения
знака утверждения типа
Таблица 5 -
Наименование |
Обозначение |
Количество |
Теплосчетчик компактный Sensonic 3 |
1 шт. | |
Шаровой кран для датчика температуры |
1 шт. | |
Паспорт |
1 экз. | |
Руководство по эксплуатации |
1 экз. | |
Модуль M-BUS1) |
1 шт. | |
Комплект запасных частей и принадлежностей1) |
1 шт. | |
Методика поверки |
МП 208-016-2021 |
1 экз. на партию |
1) поставляется по отдельному заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерения объемного расхода |
В соответствии с таблицей 3 |
Диапазон измерения температур теплоносителя, °С |
от +5 до +90 |
Значение разности температур в подающем и обратном трубопроводах, ДТ, °C |
от +3 до +85 |
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя, 6E, % |
±(4 + 4Atmin/At + 0,05qp/q) |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема теплоносителя 6G, % |
±(3,0 + 0,05qp/q) |
Пределы допускаемой относительной погрешности теп-ловычислителя, 6Ec, % |
±(0,5 + Atmin/At) |
Пределы допускаемой относительной погрешности измерения разности температур в подающем и обратном трубопроводах, 6Et, % |
±(0,5 + 3 Atmin/At) |
Максимальное рабочее давление, МПа |
1,6 |
Примечание: Atmin - минимальное значение разности температур в подающем и обратном трубопроводах, °С At - измеренное значение разности температур в подающем и обратном трубопроводах, °С qp - номинальный расход, м3/ч q - измеренное значение объемного расхода теплоносителя, м3/ч |
Таблица 3 - Диапазоны измерения объемного расхода
Диаметр условного прохода, мм |
t5 |
20 | |
Максимальный расход, qs, м3/ч |
1,2 |
3,0 |
5,0 |
Номинальный расход, qp, м3/ч |
0,6 |
1,5 |
2,5 |
Минимальный расход, qi, м3/ч |
0,012 |
0,03 |
0,05 |
Потери давления при qp, Др, кПа |
25 | ||
Порог чувствительности, м3/ч |
0,002 |
0,004 |
0,006 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | |
Диаметр условного прохода, мм |
15 |
20 |
Диапазон температур транспортирования и хра- |
от -25 до +60 | |
нения, °C | ||
Условия эксплуатации: | ||
- температура окружающей среды, °C |
от +5 до +55 | |
- относительная влажность воздуха при +25 °C, | ||
не более, % |
93 | |
- атмосферное давление, кПа |
от 90 до 110 | |
Способ монтажа |
Горизонтальный, вертикальный | |
Класс точности по ГОСТ Р 51649-2014 |
3 | |
Класс защиты по ГОСТ 14254-2015 |
IP54 | |
Габаритные размеры, не более, мм: | ||
- длина |
190 | |
- ширина |
86,5 | |
- высота |
104 | |
Масса, кг, не более |
0,5 | |
Присоединительные размеры, дюймы |
3/4 |
1 |
Напряжение питания встроенной литиевой ба- |
3,6 | |
тареи, В | ||
Средний срок службы, лет, не менее |
12 | |
Наработка на отказ, ч, не менее |
88000 |
