Номер по Госреестру СИ: 83465-21
83465-21 Резервуары стальные горизонтальные цилиндрические
(ЕП-5)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические ЕП-5 (далее по тексту -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуары стальные горизонтальные цилиндрические ЕП-5ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта № 256 от 07.02.2018 г.
Изготовитель
Общество с ограниченной ответственностью Многопрофильная Производственная Компания «Стройметаллоконструкции» (ООО МПК «СМК»)ИНН 7203186057
Адрес: 625015, г. Тюмень, ул. Судоремонтная, д. 1А, стр. 16
Телефон: (3452) 46-97-35
E-mail: mail@mpksnk.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема (согласно градуировочной таблице).
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами, оснащенные люками и патрубками. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
К резервуарам данного типа относятся резервуары зав. №№ 027, 028, расположенные на территории Ноябрьской нефтебазы: ЯНАО, Тюменская обл., г. Ноябрьск, Холмогорское шоссе, промузел железнодорожной станции Ноябрьск-1.

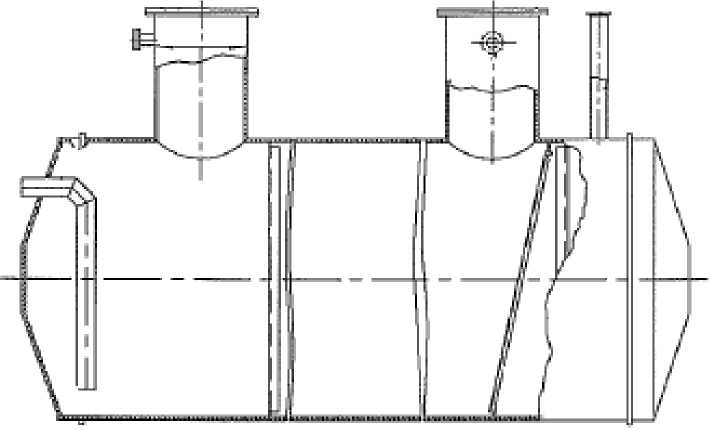

Эскиз резервуаров представлен на рисунке 1.
Рисунок 1 - Эскиз резервуара
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся в паспорт типографским способом.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке, на титульный лист и последнюю страницу градуировочной таблицы в виде оттиска поверительного клейма.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Заводской номер |
027 028 |
Номинальная вместимость, м3 |
5 |
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Заводской номер |
027 028 |
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +40 |
Средний срок службы, лет |
20 |
