Номер по Госреестру СИ: 83484-21
83484-21 Резервуары стальные вертикальные цилиндрические
(РВС)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Программное обеспечение
отсутствует
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 7 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарамПриказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Резервуары изготовлены в следующих модификациях: РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВСП-20000 и представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Резервуар РВСП-20000 дополнительно оборудован плавающим покрытием.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВС-2000 зав.№ Р-5, РВС-3000 зав.№№ Р-105, Р-106, РВС-5000 зав.№№ Р-62, Р-83, Р-84, РВС-10000 зав.№№ Р-1, Р-1С, Р-53, Р-54. Р-55, Р-56, Р-57, Р-58, Р-59, Р-60, Р-75, Р-76, Р-77, Р-85, Р-103, Р-104, РВСП-20000 зав.№ Р-5С расположены:
Хабаровский край, г. Комсомольск-на-Амуре, ул. Ленинградская 115,
технологическая площадка ООО «РН-Комсомольский НПЗ».
Общий вид резервуаров представлены на рисунке 1-5.

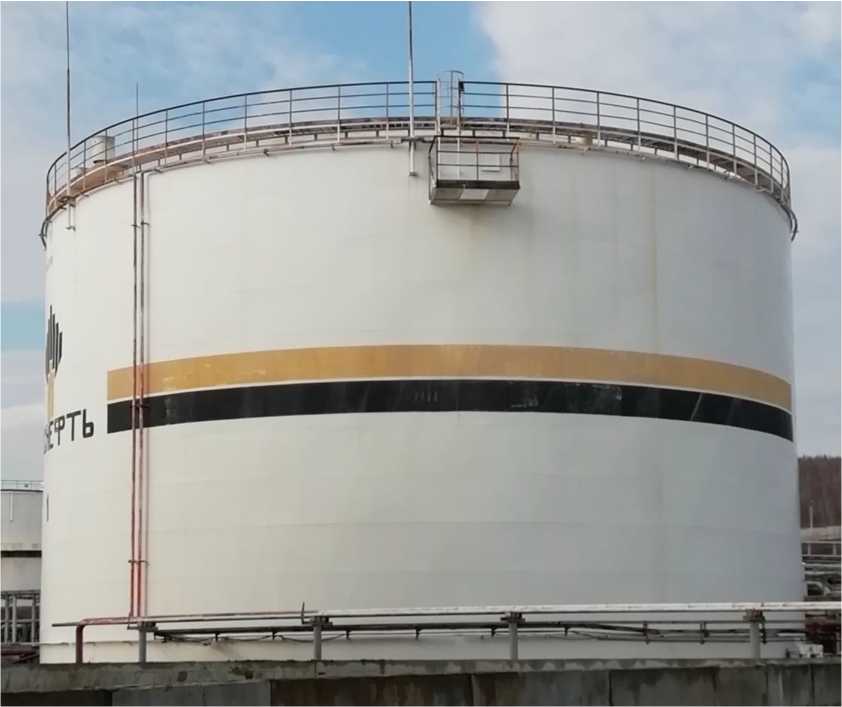

Рисунок 1 - Общий вид резервуара РВС-2000
Рисунок 2 - Общий вид резервуаров РВС-3000

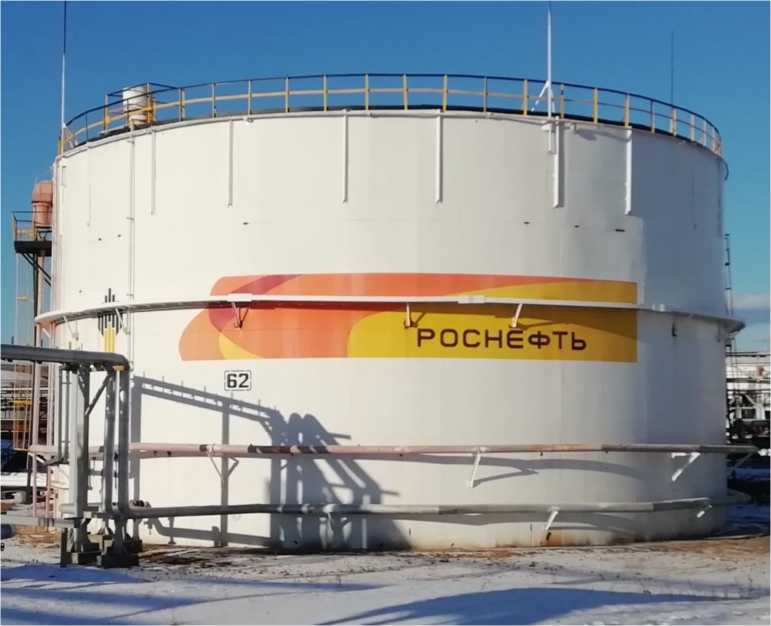

Рисунок 3 - Общий вид резервуаров РВС-5000

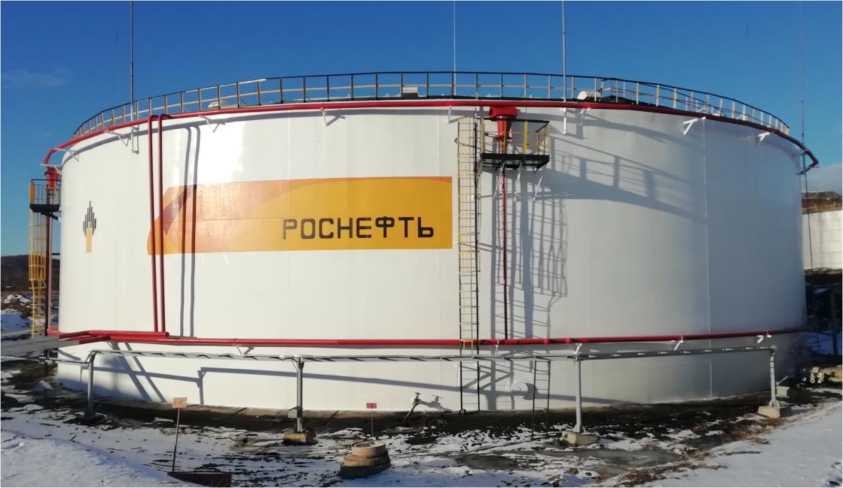

Рисунок 4 - Общий вид резервуаров РВС-10000
Рисунок 5 - Общий вид резервуара РВСП-20000
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
РВС- 2000 |
РВС- 3000 |
РВС- 5000 |
РВС- 10000 |
РВСП- 20000 | |
Номинальная вместимость, м3 |
2000 |
3000 |
5000 |
10000 |
20000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
±0,20 |
±0,10 |
±0,10 |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
