Номер по Госреестру СИ: 83480-21
83480-21 Резервуары стальные вертикальные цилиндрические
(РВС)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Внешний вид.

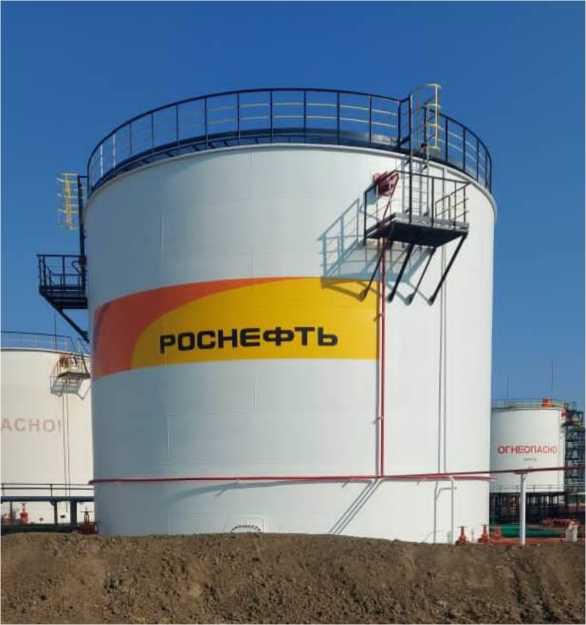

Резервуары стальные вертикальные цилиндрические
Рисунок № 1

Внешний вид.

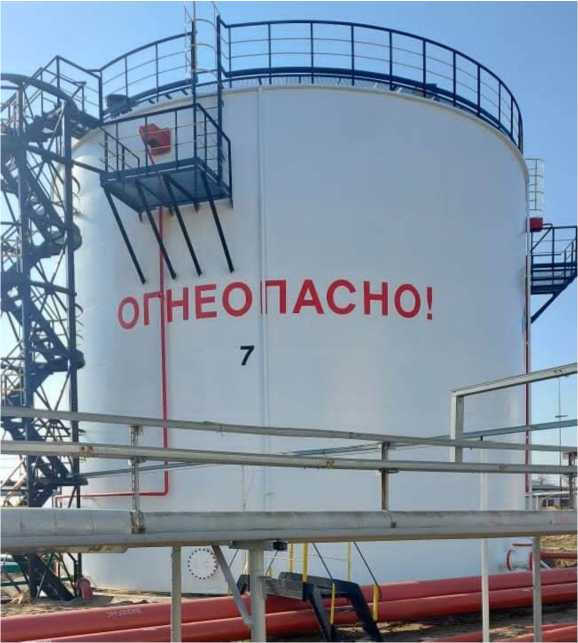

Резервуары стальные вертикальные цилиндрические
Рисунок № 2

Внешний вид.

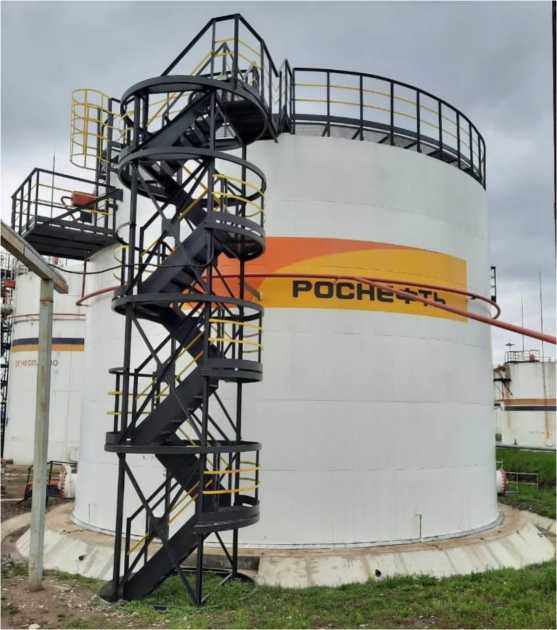

Резервуары стальные вертикальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 7 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарамПриказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Резервуары изготовлены в следующих модификациях: РВС-700, РВС-1000, РВС-2000, РВС-5000 и представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВС-700 зав.№№ 1, 2, РВС-1000 зав.№№ 1, 2, 7, 8, 10, 11, 12, РВС-2000 зав.№№ 7, 8, 9, 10, 11, 12, 15, РВС-5000 зав.№№ 18, 19 расположены:
ООО «РН-Краснодарнефтегаз», УНП-2, УППНиВ «Троицкая» (РВС-2000 зав.№№ 7, 8, 10, 11, 12, 15, РВС-5000 зав.№№ 18, 19);
ООО «РН-Краснодарнефтегаз», УНП-1 БПСН (Горячий Ключ) УПН «Ключевая» (РВС-1000 зав.№№ 7, 8, 10, 11, 12, РВС-2000 зав.№ 9);
ООО «РН-Краснодарнефтегаз», УНП-2, ДНС «Троицкая» (РВС-1000 зав.№№ 1, 2); ООО «РН-Краснодарнефтегаз», УНП-4 УСНиПГ «Славянская» (РВС-700 зав.№№ 1, 2).
Общий вид резервуаров стальных вертикальных цилиндрических РВС представлены на рисунке 1-4.

Рисунок 1 - Общий вид резервуаров РВС-700

Рисунок 2 - Общий вид резервуаров РВС-1000

Рисунок 3 - Общий вид резервуаров РВС-2000

Рисунок 4 - Общий вид резервуаров РВС-5000
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||
РВС-700 |
РВС-1000 |
РВС-2000 |
РВС-5000 | |
Номинальная вместимость, м3 |
700 |
1000 |
2000 |
5000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
±0,20 |
±0,20 |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
