Номер по Госреестру СИ: 83390-21
83390-21 Машины координатно-измерительные
(SPECTRUM)
Назначение средства измерений:
Машины координатно-измерительные SPECTRUM (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы и оценки отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные
Рисунок № 2
Общие сведения
Дата публикации - 03.11.2021
Срок свидетельства - 18.10.2026
Номер записи - 184889
ID в реестре СИ - 1394026
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Carl Zeiss India (Bangalore) Pvt. Ltd.,
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2303 от 2021.10.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины координатно-измерительные (SPECTRUM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83390-21 Машины координатно-измерительные (SPECTRUM) Carl Zeiss India (Bangalore) Pvt. Ltd., (ИНДИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
83390-21 Машины координатно-измерительные (SPECTRUM) Carl Zeiss India (Bangalore) Pvt. Ltd., (ИНДИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ оснащены универсальным метрологически значимым программным обеспечением (далее - ПО) CALYPSO.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CALYPSO |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.x |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Глава 7 Измерительные операции»:-
- «Машины координатно-измерительные SPECTRUM. Руководство по эксплуатации.»;
-
- «Машины координатно-измерительные SPECTRUM Plus. Руководство по эксплуатации.».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным SPECTRUMГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
Техническая документация «Сarl Zeiss Industrielle Messtechnik GmbH», Германия.
Изготовитель
«Carl Zeiss Industrielle Messtechnik GmbH», ГерманияАдрес: 73446, Oberkochen, Carl Zeiss str. 22
Телефон: +49 7364 20-6336
Факс: +49 7364 20-3870
E-mail: info.metrology.de@zeiss.com
Web-сайт: www.zeiss.com
Производственная площадка Carl Zeiss India (Bangalore) Pvt. Ltd., Индия Адрес: Plot No.3, Bommasandra Indl. Area, Bangalore 560 099, India E-mail: info.metrology.de@zeiss.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д.16, стр.1Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности.
Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из керамики.
КИМ выпускаются в двух модификациях: SPECTRUM и SPECTRUM Plus, отличающихся погрешностью и конфигурациями контактной измерительной головки.
КИМ SPECTRUM могут быть оснащены контактными измерительными головками RDS VAST XXT, direct VAST XXT, direct XDT а КИМ SPECTRUM Plus контактными измерительными головками VAST XT, RDS VAST XXT, direct VAST XXT с набором щупов разного диаметра, формы и длины.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции по заранее составленной программе.
Заводской номер КИМ указывается на идентификационной табличке, расположенной на боковой части измерительного стола.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид идентификационной таблички представлен на рисунке 1, общий вид КИМ представлен на рисунке 2.
CMM SPECTRUM 10/16/6 RDS VAST ХХТ
S/N: 228088
623546-9006-135 1/N/PE 100-240 V-50-60 Hz max. 600 VA
Year: 2021 REV
MZI1
Carl Zeiss India (Bangalore) Pvt. Ltd Plot No.3, Bommasandra Indi Area Bangalore 560 099. INDIA
Рисунок 1 - Общий вид идентификационной таблички с местом расположения заводского (серийного) номера КИМ
а) б)

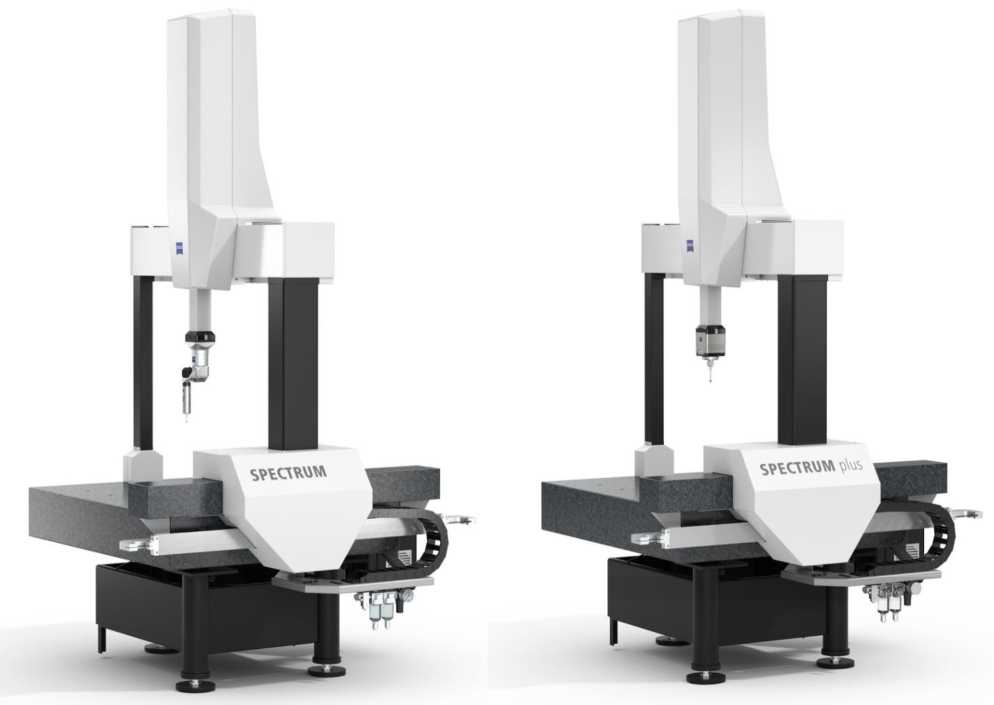

Рисунок 2 - Общий вид машин координатно-измерительных SPECTRUM(a) и SPECTRUM Plus(6).
В процессе эксплуатации, КИМ не предусматривает внешних механических или электронных регулировок. Опломбирование КИМ от несанкционированного доступа и нанесения знака утверждения типа не предусмотрено.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная SPECTRUM |
- |
1 шт. |
|
Пульт управления |
- |
1 шт. |
|
Шкаф управления |
- |
1 шт. |
|
Калибровочная сфера диаметром 30 мм |
- |
1 шт. |
|
Приспособления для закрепления измеряемой детали* |
- |
1 компл. |
|
Комплект сменных измерительных щупов* |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечание: * - поставляется по дополнительному заказу | ||
Таблица 2 - Метрологические характеристики
|
Модифи кация КИМ |
Типораз мер КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объемной погрешности MPEE* (L-длина в мм), мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEP*, мкм | ||||||
|
Конфигурация контактной головки | ||||||||||
|
VAST XT |
RDS VAST XXT/direct VAST XXT |
direct XDT |
VAST XT |
RDS VAST XXT/direct VAST XXT |
direct XDT | |||||
|
SPECTRUM plus |
5/5/6 |
от 0 до 500 |
от 0 до 500 |
от 0 до 600 |
±(1,8+L/300) |
±(1,8+L/300) |
- |
±1,8 |
±1,8 |
- |
|
7/7/6 |
от 0 до 700 |
от 0 до 700 |
от 0 до 600 |
±(1,8+L/300) |
±(1,8+L/300) |
- |
±1,8 |
±2,0 |
- | |
|
7/10/6 |
от 0 до 700 |
от 0 до 1000 |
от 0 до 600 | |||||||
|
10/12/6 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 600 |
±(1,9+L/300) |
±(1,9+L/300) |
- |
±1,9 |
±2,0 |
- | |
|
10/16/6 |
от 0 до 1000 |
от 0 до 1600 |
от 0 до 600 | |||||||
|
SPECTRUM |
5/5/6 |
от 0 до 500 |
от 0 до 500 |
от 0 до 600 |
- |
±(1,9+L/250) |
±(1,9+L/250) |
- |
±1,9 |
±1,9 |
|
7/7/6 |
от 0 до 700 |
от 0 до 700 |
от 0 до 600 |
- |
±(1,9+L/250) |
±(1,9+L/250) |
- |
±2,1 |
±2,1 | |
|
7/10/6 |
от 0 до 700 |
от 0 до 1000 |
от 0 до 600 | |||||||
|
10/12/6 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 600 |
- |
±(2,1+L/250) |
±(2,1+L/250) |
- |
±2,1 |
±2,1 | |
|
10/16/6 |
от 0 до 1000 |
от 0 до 1600 |
от 0 до 600 | |||||||
Примечание: * - при температуре окружающего воздуха от плюс 18 °C до плюс 22 °C и относительной влажности воздуха не более 60 %
Таблица 3 -Технические характеристики
|
Типоразмер КИМ |
Габаритные размеры, мм |
Масса, кг |
Допустимая масса измеряемой детали, кг | ||
|
длина |
ширина |
высота | |||
|
5/5/6 |
1283 |
1219 |
2640 |
910 |
400 |
|
7/7/6 |
1483 |
1419 |
2640 |
1180 |
560 |
|
7/10/6 |
1783 |
1419 |
2640 |
1410 |
730 |
|
10/12/6 |
1983 |
1720 |
2640 |
2200 |
1150 |
|
10/16/6 |
2383 |
1720 |
2640 |
2700 |
1500 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +17 до +35 |
|
Допускаемое изменение температуры, °С, не более, в | |
|
течении: | |
|
1 ч |
1 |
|
24 ч |
1,5 |
|
Градиент по объему, °С на метр |
1 |
|
Относительная влажность воздуха, без конденсата, % |
от 40 до 60 |
|
Расход воздуха, нл/мин, не более |
125 |
|
Давление сжатого воздуха, кПа |
от 600 до 800 |
|
Напряжение питания переменного тока, В |
220±22 |
|
Частота переменного тока, Гц |
50/60 |
