Номер по Госреестру СИ: 83575-21
83575-21 Дилатометры с толкателем
(L - series)
Назначение средства измерений:
Дилатометры с толкателем L - series (далее - дилатометры) предназначены для измерений линейных приращений образцов в условиях тепловых нагрузок.
Внешний вид.
Дилатометры с толкателем
Рисунок № 1
Внешний вид.
Дилатометры с толкателем
Рисунок № 2
Внешний вид.
Дилатометры с толкателем
Рисунок № 3
Внешний вид.
Дилатометры с толкателем
Рисунок № 4
Внешний вид.
Дилатометры с толкателем
Рисунок № 5
Программное обеспечение
Программное обеспечение дилатометров с толкателем L - series состоит из встроенного в защищенный от записи микроконтроллер, и автономного ПО «Platinum Software» под управлением операционной системой Windows персонального компьютера. Встроенное ПО обеспечивает сбор данных, вычисление метрологически значимых величин, организацию связи с компьютером.
Управление процессом измерения и обработки выводимой информации в анализаторах осуществляется от IBM-совместимого персонального компьютера с помощью автономного программного обеспечения. Программным образом осуществляется настройка дилатометров, выбор режимов и установка параметров эксперимента, градуировка, управление работой, обработка выходной информации, печать и архивирование результатов измерений. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Дилатометры используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО дилатометров с толкателем L - series |
Firmware (встроенное ПО) |
Platinum Software |
Номер версии (идентификационный номер) ПО дилатометров с толкателем L - series |
не ниже 3.0.0.0 |
не ниже 2.0.0.001 |
Лист № 4
Всего листов 6
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист формуляра и на измерительный блок дилатометра путем гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах:
Руководство по эксплуатации дилатометр с толкателем L - series модификации L75H, стр. 33-37; Руководство по эксплуатации дилатометр с толкателем L - series модификации L75V, стр. 21-26; Руководство по эксплуатации дилатометр с толкателем L - series модификации L76, стр. 25-37; Руководство по эксплуатации дилатометр с толкателем L - series модификации L78/RITA, стр. 59-73.
Руководство по эксплуатации дилатометров с толкателем L - series Программное обеспечение, стр 11-39.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дилатометрам с толкателем L - series«Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел от 0,01 10-6 до 100 10-6 К-1 в диапазоне температуры от 90 до 3000 K», утвержденная приказом федерального агентства по техническому регулированию и метрологии № 2663 от 14 декабря 2018 г.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя
Изготовитель
Фирма «Linseis Messgerate GmbH», ГерманияАдрес: Vielitzerstr. 43, Selb, 95100, Germany
Телефон: + 1 302-427-4000
Web-сайт: www.linseis.com
E-mail: info@linseis.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия дилатометров основан на измерении линейных приращений образца, вызванных изменением его температуры или его деформации. Дилатометры представляют собой автоматизированный аппаратный комплекс.
Дилатометры состоят из:
-
- измерительного блока, в состав которого входят блок сбора результатов измерений и система управления измерительной электроникой и электропитанием, устройство измерений температуры и устройство измерений линейных приращений;
-
- термостата;
-
- охлаждающего устройства
-
- вспомогательного оборудования (персонального компьютера).
Дилатометры выпускаются в следующих модификациях: L75H, L75V, L76, L78/RITA, которые отличаются диапазоном измерений температуры и массогабаритными характеристиками.
Устройство изменений температуры, реализующее конвекционный, лучевой или индуктивный принцип нагрева и охлаждение жидким азотом, предназначено для обеспечения рабочего диапазона температуры исследуемого образца в соответствии с программой измерений. Температура исследуемого образца измеряется термопарой типа К, типа S, типа B, типа С, типа E или пирометром в зависимости от комплектации дилатометра. Измерительная система предназначена для измерения и регистрации изменений линейных приращений образца и представляет собой LVDT-датчик (linear variable differential transducer) или оптический датчик (optical encoder).
Конструкция дилатометров позволяет определять параметры линейного приращения, кинетики спекания и температуру фазовых переходов.
Пломбирование дилатометров не производится.
Общий вид дилатометров приведен на рисунках 1-4, охлаждающее устройство - на рисунке 5.
Заводской номер наносится на корпус дилатометров путем гравировки и/ или с использованием краски. Знак поверки наносится на свидетельство о поверке и/или формуляр.

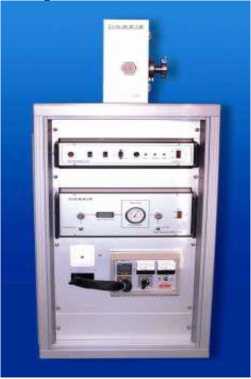

Рисунок 1 - Общий вид измерительного блока дилатометра с толкателем L - series модификации L75H

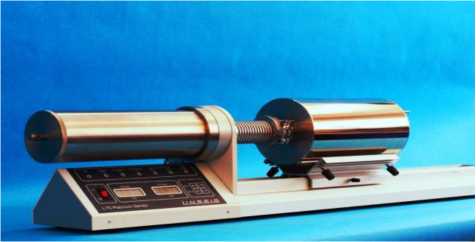

Рисунок 2 - Общий вид измерительного блока дилатометра с толкателем L - series
модификации L75V

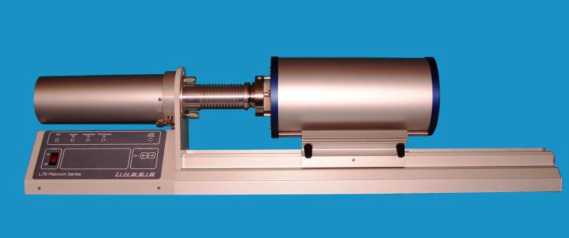

Рисунок 3 - Общий вид измерительного блока дилатометра с толкателем L - series
модификации L76

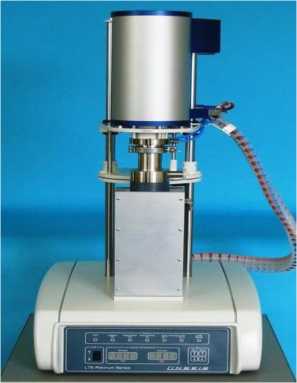

Рисунок 4 - Общий вид измерительного блока дилатометра с толкателем L - series модификации L78/RITA

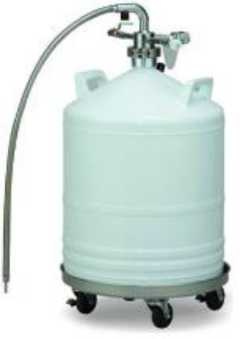

Рисунок 5 - Общий вид охлаждающего устройства
Таблица 4 - Комплектность дилатометров с толкателем L - series
Наименование |
Обозначение |
Количество | |||
L75H |
L75V |
L76 |
L78/RITA | ||
Дилатометр с толкателем L - series в составе:
|
в зависимости от модификации и/или исполнения |
1 шт. 1 шт. 1 шт. |
- ПК |
1 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество | |||
L75H |
L75V |
L76 |
L78/RITA | ||
Руководство по эксплуатации |
- |
1 экз. | |||
Формуляр |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики для модификаций | |||
L76 |
L75H |
L75V |
L78RITA | |
Диапазон измерений температуры, °С |
от 20 до |
от - 180 |
от - 180 |
от - 150 |
1600 |
до + 2000 |
до + 2400 |
до | |
+ 1600 | ||||
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -180 до +600 включ. |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
- в диапазоне св. 600 до 1600 включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
- в диапазоне св. 1600 до 2400 |
- |
±5,0 |
±5,0 |
- |
Диапазон измерений линейных приращений |
от 100 |
от 100 до |
от 100 до |
от 100 до |
образцов, мкм |
до 2000 |
2000 |
2000 |
2000 |
Пределы допускаемой относительной погрешности измерений линейных приращений образцов, % |
±5 |
±5 |
±5 |
±5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики для модификаций | |||
L76 |
L75H |
L75V |
L78RITA | |
Напряжение питания, В |
220±22 | |||
Частота питающего напряжения, Гц |
50±1 / 60±1 | |||
Потребляемая мощность, кВ^А, не более |
3,5 |
7,5 |
7,5 |
7,5 |
Масса, кг, не более |
80 |
100 |
450 | |
Габаритные размеры, не более | ||||
Длина, мм |
1040 |
420 |
1780 | |
Ширина, мм |
150 |
560 |
800 | |
Высота, мм |
260 |
1090 |
1340 | |
Средний срок службы, лет |
10 | |||
Условия эксплуатации: | ||||
температура окружающего воздуха, °С |
от +18 до +25 | |||
относительная влажность воздуха, % |
от 40 до 80 | |||
атмосферное давление, кПа |
от 98,3 до 104,3 |
