Номер по Госреестру СИ: 83534-21
83534-21 Трансформаторы тока электронные оптические
(типа ТТЭО)
Назначение средства измерений:
Трансформаторы тока электронные оптические типа ТТЭО (далее по тексту -трансформаторы, ТТЭО) предназначены для измерения и масштабного преобразования значения силы и напряжения переменного (в том числе - с апериодической составляющей), импульсного и постоянного тока и передачи результатов преобразования на электрические измерительные приборы, в системы коммерческого учета электрической энергии, устройствам измерения (в том числе показателей качества электроэнергии), защиты, автоматики, сигнализации и управления.

Внешний вид.
Трансформаторы тока электронные оптические
Рисунок № 1

Внешний вид.
Трансформаторы тока электронные оптические
Рисунок № 2

Внешний вид.
Трансформаторы тока электронные оптические
Рисунок № 3

Внешний вид.
Трансформаторы тока электронные оптические
Рисунок № 4

Внешний вид.
Трансформаторы тока электронные оптические
Рисунок № 5

Внешний вид.
Трансформаторы тока электронные оптические
Рисунок № 6

Внешний вид.
Трансформаторы тока электронные оптические
Рисунок № 7

Внешний вид.
Трансформаторы тока электронные оптические
Рисунок № 8

Внешний вид.
Трансформаторы тока электронные оптические
Рисунок № 9

Внешний вид.
Трансформаторы тока электронные оптические
Рисунок № 10
Программное обеспечение
Встроенное ПО трансформаторов представляет собой набор микропрограмм, предназначенных для обеспечения нормального функционирования аппарата, управления интерфейсом и т.д. Данное ПО имеет метрологически значимые и незначимые части.
Уровень защиты от непреднамеренных и преднамеренных изменений - «Высокий». Идентификационные данные ПО трансформаторов представлены в таблицах 1 и 2.
Таблица 1 - Характеристики метрологически значимого ПО
Наименование ПО |
Идентификационно е наименование ПО |
Номер версии (идентифика ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а ПО |
Встроенное ПО оптической схемы |
adsp21364_eom_v2. 1.1.ldr |
2.1.1 |
df4f91aa5cfa38d87de 36c5740324d8c |
md5 |
Встроенное ПО формирования данных замеров |
xc3s_eom_v2.1.0.bit |
2.1.0 |
6096ac020c89594eea 60a3099a25ce7d |
md5 |
Встроенное ПО формирования пропорционал ьных выходов |
Sayan3_C_2017_05 _31.ldr |
1.1.0 |
276395bfa0a77267c1 5e12f485e216c3 |
md5 |
Примечание: допускается использование более новых версий ПО
Таблица 2 - Характеристики метрологически не значимого ПО
Наименование ПО |
Идентификационно е наименование ПО |
Номер версии (идентифика ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а ПО |
Встроенное ПО формирования пакета данных МЭК 61850-92 |
iec61850.img.bin |
6.09 |
0ee0959756c4dbbe 402f1e46f9a3c48e |
md5 |
Встроенное ПО индикации состояния на экране устройства |
sam3x4e_mu_v1.4.6 .bin |
1.4.6 |
27a726898397c86b 480920da4c09 3b08 |
md5 |
Встроенное ПО Оптического термометра |
sam3x4e_termometr _v1.4.1.bin |
1.4.1 |
c27c03ae2cf62a7e6 f90b831f5023a9a |
md5 |
Наименование ПО |
Идентификационно е наименование ПО |
Номер версии (идентифика ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а ПО |
Встроенное ПО ARM EOM |
sam7x256_eom_v1. 4.0.bin |
1.4.0 |
f7ac24c4849ab098f 7b68a4f7835d1b5 |
md5 |
Примечание: допускается использование более новых версий ПО
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на табличку трансформаторов методом термопечати или трафаретной печати или на титульные листы паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в РЭ 26.51.43-010-695713832021 «Руководство по эксплуатации. Трансформаторы тока электронные оптические типа ТТЭО».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока электронным оптическим типа ТТЭОГОСТ Р МЭК 60044-8-2010 «Трансформаторы измерительные. Электронные трансформаторы тока».
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ТУ 26.51.43-001-69571383-2020 «Технические условия. Трансформаторы тока электронные оптические типа ТТЭО».
Изготовитель
Акционерное общество «Профотек» (АО «Профотек»)
Адрес: 109316, г. Москва, Волгоградский проспект, дом 42, корпус 5, этаж 2, помещение I, комната 1
ИНН: 7703733861
КПП: 772301001
Тел.: +7(495)775-83-39
E-mail: info@profotech.ru
Web-сайт: www.profotech.ru
Общество с ограниченной ответственностью «Научно-Производственный Центр Профотек» (ООО «НПЦ Профотек»)
Адрес: 143026, г. Москва, Инновационный центр «Сколково», Большой бульвар, 42, стр. 1, часть пом. 334, раб. 67
ИНН: 7731352307
КПП: 773101001
Тел.: +7(916)982-18-75
E-mail (руководителя): kurovich@profotech.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
ИНН:
Телефон: +7(495) 437-55-77
Факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип измерения тока в ТТЭО основан на магнитооптическом эффекте Фарадея. Данный эффект проявляется в том, что при распространении по чувствительному волокну ТТЭО ортогональных циркулярно поляризованных световых волн в присутствии продольного к оси волокна магнитного поля между волнами возникает фазовый сдвиг. Измерительный блок ТТЭО детектирует данный фазовый сдвиг, преобразует его в величину измеряемого тока и выдает измеренное значение на выходы с заданным коэффициентом передачи.
Если чувствительное волокно ТТЭО образует замкнутую петлю, то по теореме о циркуляции магнитного поля результат измерения определяется только токами, пронизывающими волоконный контур и не зависит от формы контура. Теорема о циркуляции формулируется следующим образом: циркуляция (линейный интеграл) вектора —>
напряженности ■" магнитного поля постоянного электрического тока вдоль замкнутого пути L произвольной формы равен сумме токов , охватываемых этим контуром:

(1-1)
Если замкнутый контур состоит из N витков произвольной формы, охватывающих токи, то (1-1) будет иметь вид:

Hdl = NS1
С другой стороны, согласно эффекту Фарадея, сдвиг фаз Лф между световыми волнами с циркулярными ортогональными поляризациями, распространяющимися в оптическом волокне чувствительного элемента ТТЭО, охватывающем проводник, в присутствии продольного к оси волокна магнитного поля тока пропорционален циркуляции напряженности магнитного поля по тому же контуру (при условии магнитооптической однородности вдоль контура):

где V - константа Верде для кварца
Из уравнений (1-3) и (1-2) имеем:
Уравнение (1-4) показывает, что отклик чувствительного элемента (сдвиг фаз между двумя световыми волнами с циркулярными поляризациями в замкнутой оптоволоконной петле) прямо пропорционален величине измеряемого тока и числу витков чувствительного контура.
Сдвиг фаз между световыми волнами измеряется оптико-электронной схемой ТТЭО и преобразуется в цифровую форму.
Принцип измерения напряжения в ТТЭО основан на синхронном трехканальном измерении напряжения первичной сети после ее масштабного преобразования во внешних измерительных трансформаторах напряжения. Подключение электронного блока производится к стандартным вторичным цепям напряжения.
Цифровой код синхронно подается на: блок формирования цифровых данных результатов измерений в формате МЭК 61850-9-2, а также на формирователь пропорциональных амплитуде частотных, импульсных и токовых выходов, а также цифрового кода в цифровых протоколах (Modbus и др.). После обработки интегральные данные об измеренных значениях тока, напряжения и вспомогательная статусная информация могут формироваться в кадры протокола 61850-8-1, SNMP, Modbus и др. и передаваться по сетевым интерфейсам платы МЭК 61850.
Для обеспечения возможности снятия внутренней расширенной диагностики ТТЭО имеет специальный ANSI/TIA/EIA-422-B (далее - RS422) порт для чтения данных диагностики, расположенный на передней панели. Порт диагностики работает только в
режиме чтения данных и не имеет возможности изменения
настроек
прибора.
Электронный блок
I
L1
Первичная шина
Изолятор
Модуль змерения
I I
RS422
Диагности
Чувствительный
элемент
Вторичные 1
цепи L2 | .
налоговых ТН | напряжен

Электронно-
Электронно-
Электронно-
Соединительный ошо-
волоконный кабель
Индикация самодиагностики
Модуль питания (
I

л
1PPS
PTP, 61850-9-2
PTP, 61850-9-2
PTP, SNTP, 61850-8-1, WWW, SNMP
К электронным блокам ТТЭО,
ДНЕЭ, ЭТН, ЦАПТ
Аналоговые выходы, пропорциональные амплитуде измеренного сигнала
Цифровые интегральные выходы, пропорциональные амплитуде измеренного сигнала (Modbus и др.)
Опциональный
резервированного питания

Рис. 1-1 Логическая схема ТТЭО
ТТЭО представляет собой комплектное устройство, включающее электроннооптический блок (далее - ЭБ), подключенные к нему оптоволоконные чувствительные элементы (далее - ЧЭ) (гибкие, шинные или опорные), а также (в вариантном исполнении) резервированный блок питания (далее - БПР).
Передача сигнала от чувствительного элемента до электронно-оптического блока осуществляется по оптоволоконному кабелю, что позволяет разместить ЭБ в помещении с требуемыми условиями эксплуатации и обеспечить гальваническую развязку и нечувствительность измерений к уровню электромагнитны помех на ОРУ.
С целью обеспечения резервирования ТТЭО может включать в себя два независимых электронных блока (основной и резервный), подключенных каждый к своему независимому контуру, расположенным в едином кожухе на общем высоковольтном изоляторе.
Условное обозначение трансформатора при поставке:
ТТЭО - А - Б - В - Г - Д - Е - Ж, где
ТТЭО |
Обозначение типа: Трансформатор тока электронный оптический | ||
А |
Исполнение прибора | ||
Без буквы |
Стандартное исполнение, все чувствительные элементы одинаковые | ||
К |
Комбинированное исполнение, допускается применение разных чувствительных элементов на разных фазах. Параметры фаз указываются через дробь | ||
Б |
Исполнение чувствительных элементов | ||
Ш - UUU |
Безопорного исполнения (шинный) |
Где UUU - линейное напряжение сети, кВ | |
UUU |
Опорного исполнения | ||
г (N) |
С гибким чувствительным элементом, где N - номинальное число витков оптоволокна. Для исполнений, допускающих изменение числа витков пользователем, значение в скобках не указывается | ||
В |
Номинальный ток в амперах. В скобках указывается значение расширенного первичного тока, если не указано - принимается равным 120% от номинального |
Г |
Класс точности прибора при измерении тока и предельная кратность для исполнения в релейном классе точности | |
Д |
Соответствие унифицированным классам точности | |
Без буквы |
Стандартный класс точности, указанный в поз.Д | |
УКТ |
Где УКТ - Кодировка унифицированного класса точности в соответствии с данными ТУ | |
E |
Н/К |
Наличие модуля оцифровки напряжения, К - Класс точности прибора при измерении напряжения |
Ж |
Диапазон рабочих температур чувствительного элемента | |
КК |
Где КК - климатическое исполнение по ГОСТ 15150-69 (например - УХЛ1) | |
С |
Специальное исполнение. Значения рабочих температур из допустимого диапазона (минус 60... плюс 180 °С) указываются в паспорте на прибор и маркировочной табличке на корпусе изделия |
Примеры обозначения:
ТТЭО - 110 - 2000 - 0.2S-5TPE63 - УХЛ1Трансформатор тока электронный оптический типа ТТЭО, в опорном исполнении на 110 кВ, номинальный ток 2000 А, имеющий класс точности 0.2S для коммерческого учета и класс точности 5TPE с предельной кратностью 63 для релейной защиты, с климатическим исполнением УХЛ1.
ТТЭО - К - 110 - 2000 - 0.2S-5TPE63 / Ш - 220 - 250(1200) - 0.2S-5TPE144-imP / Г(1) - 70000(190000) - 0.5 - Н/0.1 - УХЛ1Трансформатор тока электронный оптический типа ТТЭО, с комбинированными датчиками: фаза А в опорном исполнении на 110 кВ, номинальный ток 2000 А, имеющий класс точности 0.2S для коммерческого учета и класс точности 5TPE с предельной кратностью 63 для релейной защиты, фаза В в шинном исполнении на 220 кВ, номинальный ток 250 А, расширенный первичный ток 1200 А, имеющий класс точности 0.2S для коммерческого учета и класс точности 5TPE с предельной кратностью 144 для релейной защиты, соответствующий унифицированному классу точности 1И1Р, фаза С - гибкий чувствительный элемент, имеющий при одном оптическом витке номинальный ток 70 кА и расширенный первичный ток 190 кА, с модулем измерения вторичного напряжения ТН, имеющим класс точности 0.1 с климатическим исполнением УХЛ1. Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Внешний вид:
ж Рис.2 - внешний вид высоковольтной колонны ТТЭО в опорном исполнении |
ЕЁ: V. Рис.3 - внешний вид высоковольтной колонны ТТЭО в шинном исполнении |
Рис.4 - чувствительный элемент ТТЭО в шинном исполнении на низкие классы напряжений |
у Рис.6 - высоковольтная колонна ТТЭО в шинном исполнении для установки на полюс выключателя |

Рис.5 - гибкий чувствительный элемент
ТТЭО-Г

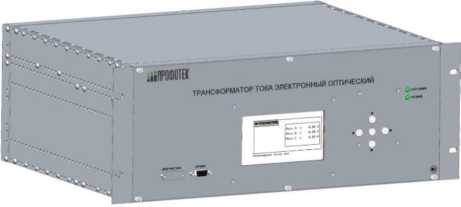

Рис.7 - Электронный блок ТТЭО в стандартном исполнении (вид спереди)

Рис.8 - Электронный блок ТТЭО в исполнении с модулем дополнительных интерфейсов (вид спереди)

Рис.9 - Электронный блок ТТЭО в стандартном исполнении предназначенном для поставки на экспорт (вид спереди) (пример использования совместного логотипа с дистрибьютером)

Рис.10 - Электронный блок ТТЭО (вид
сзади)

Рис.11 - Выносной проводной измеритель температуры



Рис.12 - Схема правильной установки

Рис.13 - Места установки заводских пломб
гибкого чувствительного элемента ТТЭО-Г
Комплект поставки приведён в таблице 7.
Таблица 7 - Комплект поставки
Наименование изделия |
Количество |
Электронно-оптический блок |
По числу контуров измерения |
Внешний резервированный блок питания с защитой от кратковременного пропадания напряжения и возможностью замены блоков в горячем режиме |
От 0 до 2* |
Катушка с волоконно-оптическим кабелем для соединения чувствительного элемента с электронно-оптическим блоком |
0 или 1 комплект* |
Высоковольтные колонны для исполнений с жестким чувствительным элементом |
0 или 1 комплект* |
Гибкий чувствительный элемент для исполнения ТТЭО-Г |
0 или 1 комплект* |
Шкаф с оптической кабельной муфтой |
0 или 1 комплект* |
Руководство по эксплуатации |
1 шт. |
Паспорт |
1 шт. |
Инструкция по монтажу и наладке |
1 шт. |
Комплект технической документации |
1 шт. |
*
- в зависимости от комплектации поставки
Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых основных погрешностей измерений приведены в таблице 3,4,5,6.
Таблица 3 - *
Характеристика |
Значение |
Номинальное напряжение, кВ |
от 0 до 750 |
Номинальный первичный ток 1ном, А |
от 1 до 600 000 |
Классы точности измерительного ТТ на переменном токе |
0,1; 0,2S; 0,2; 0,5S; 0,5; 1,0 |
Классы точности защитного ТТ на переменном токе |
5P; 5ТРЕ |
Пределы допускаемой относительной погрешности измерений силы постоянного тока, % |
±0,1; ±0,2; ±0,5; ±1,0 |
Номинальная частота измеряемого тока, Гц |
от 0 (постоянный ток) до 9 000 |
Номинальный коэффициент расширенного первичного тока |
от 1,2 до 8,0 |
Количество измеряемых фаз тока |
от 1 до 3 |
Номинальное измеряемое вторичное напряжение, В |
100 / ^3, опционально от 1 до 300 |
Диапазон измеряемого вторичного напряжения, % от номинального |
от 2 до 150, опционально - до 190 |
Номинальная частота измеряемого вторичного напряжения, Гц |
от 0 (постоянный ток) до 9 000 |
Классы точности при измерении напряжения |
0.05; 0.1; 0.2; 0.5 |
Количество измеряемых фаз напряжения |
0 или 3 |
Количество вспомогательных низкоуровневых выходов |
от 0 до 10 |
Характеристика |
Значение |
Тип вспомогательных низкоуровневых выходов |
Частотный, импульсный, токовый, потенциальный, сухой контакт |
Номинальное напряжение вспомогательного потенциального выхода, В |
от 0,05 до 10 |
Максимальное сопротивление вторичной цепи вспомогательного потенциального выхода, кОм |
400 |
Номинальный вторичный ток вспомогательного низкоуровневого токового выхода, мА |
от 4 до 40 |
Максимальное сопротивление вторичной цепи вспомогательного низкоуровневого токового выхода, Ом |
50 |
Номинальный коэффициент преобразования вспомогательных частотных выходов, Гц/кА |
от 1 до 150 000 |
Минимальное сопротивление вторичной цепи вспомогательных частотных выходов, Ом |
100 |
Номинальное значение вспомогательного интегрирующего импульсного выхода, кА^с |
от 1 до 400 |
Минимальное сопротивление вторичной цепи вспомогательного импульсного выхода, Ом |
1000 |
Период обновления данных на вспомогательных низкоуровневых частотных, импульсных, токовых и Modbus портах передней панели, мс |
от 0,2 до 3000 |
Частота дискретизации по выходу "МЭК 61850-9-2", выборок в секунду |
от 100 до 64000 |
Тип входа синхронизации времени |
1PPS оптический (спад/фронт), 1PPS электрический (спад/фронт), PTP |
Период удержания частоты при отсутствии внешней синхронизации, с, не менее |
60 |
Точность синхронизации времени по внешнему источнику, мкс |
от 0,1 до 25 |
Диапазон пропускания частот при сохранении класса точности, Гц |
от 0 до 9000 |
* - точные значения параметров указываются в паспорте на ТТЭО
С целью унификации исполнений ТТЭО может выпускаться в варианте соответствия унифицированным классам точности для релейной защиты (1Р, 2Р) и коммерческого учета (1И, 2И).
Таблица 4 - Метрологические характеристики унифицированных классов точности для целей коммерческого учета.
Диапа зоны измерения тока |
Исполнение 1И (1ном = 250 - 1000 А) |
Исполнение 2И (1ном = 800 - 4000 А) |
Исполнение 0И (1ном = 50 - 300А) | ||||||
Амплит. погреш н. (s), [± %] |
Значен . тока, А действ |
Погреш н. угла фазовог о сдвига (Дф), [± мин] |
Амплит. погреш н. (s), [± %] |
Значен . тока, А действ |
Погреш н. угла фазовог о сдвига (Дф), [± мин] |
Амплит. погреш н. (s), [± %] |
Значен . тока, А действ |
Погреш н. угла фазовог о сдвига (Дф), [± мин] | |
Нижний диапазо н |
0,75 |
2.5 |
30' |
0,75 |
8 |
30' |
0,75 |
0.5 |
30' |
0,35 |
12.5 |
15' |
0,35 |
40 |
15' |
0,35 |
2.5 |
15' | |
0,2 |
50 |
10' |
0,2 |
160 |
10' |
0,2 |
5 |
10' | |
Верхняя граница |
0,2 |
1200 |
10' |
0,2 |
4800 |
10' |
0,2 |
300 |
10' |
0,5 |
1500 |
20' |
0,5 |
64001 |
20' |
0,5 |
350 |
20' |
Таблица 5 - Метрологические характеристики для унифицированных классов точности для целей релейной защиты
Диапазоны измерения тока |
Исполнение 1Р (для РЗА ВЛ и Т) |
Исполнение 2Р (для РЗА Низкой стороны АТ) |
Исполнение 0Р (для РЗА ВЛ и Т) | ||||||
Амплит. погреш н. (s), [± %] |
Значен . тока, А действ |
Погреш н. угла фазовог о сдвига (Дф), [± мин] |
Амплит. погреш н. (s), [± %] |
Значен . тока, А действ |
Погреш н. угла фазовог о сдвига (Дф), [± мин] |
Амплит. погреш н. (s), [± %] |
Значен . тока, А действ |
Погреш н. угла фазовог о сдвига (Дф), [± мин] | |
Нижняя граница точност и |
10 |
9 |
120' |
10 |
30 |
120' |
10 |
3 |
120' |
5 |
20 |
60' |
5 |
78 |
60' |
5 |
8 |
60' | |
1 |
40 |
60' |
1 |
105 |
60' |
1 |
15 |
60' | |
Верхняя граница точност и |
1 |
36000 |
60' |
1 |
10000 0 |
60' |
1 |
12500 |
60' |
5 |
50000 |
120' |
5 |
12600 0 |
120' |
5 |
15000 |
120' | |
10 |
55000 |
240' |
10 |
14000 0 |
240' |
10 |
18000 |
240' | |
302 |
90000 |
640' |
302 |
20000 0 |
640' |
302 |
30000 |
640' |
При расчёте погрешностей унифицированных классов точности необходимо учитывать, что в таблицах приведены действующие значения токов без апериодической составляющей.
Для расчёта погрешности ТТЭО в переходном режиме необходимо разделить максимальное значение амплитуды тока КЗ с учетом апериодической составляющей на ^2.
Допускается совмещение функций коммерческого учета и релейной защиты в рамках одного электронного блока ТТЭО, при этом, ТТЭО должен обеспечивать одновременное соответствие унифицированным классам точности, например: 1И+1Р, 2И+1Р или 2И+2Р.
Соответствие ТТЭО унифицированным классам точности должно подтверждаться протоколами испытаний, а при поставке на энергообъекты - протоколы первичной поверки должны включать указанные в Таблице 4 и Таблице 5 контрольные точки. Отметка о соответствии ТТЭО унифицированным классам точности вносится в паспорт ТТЭО поверителем в раздел сведений о первичной поверке с установкой оттиска поверительного клейма.
Соответствие ТТЭО унифицированным классам точности не отменяет для них обязательное подтверждение соответствия базовым классам точности. При этом, ТТЭО, заявленные на соответствие классам 0И, 1И и 2И должны обеспечивать базовый класс точности 0.2S, а заявленные на соответствие классам 1Р и 2Р - должны обеспечивать базовый класс точности 5TPE.
ТТЭО, заявленные на унифицированные классы точности 1Р или 2Р, должны обеспечивать работоспособность прибора и выдачу измеренных данных без флагов качества «invalid» вплоть до указанных в паспорте на ТТЭО токов динамической стойкости, при этом, при превышении верхней границы точности заявленного унифицированного класса точности допускается повышение амплитудной погрешности ТТЭО до 50%, угловая погрешность в данных режимах не нормируется.
Таблица 6 - Условия применения трансформаторов тока электронных оптических типа
ТТЭО
Характеристика |
Значение | |
Климатическое исполнение элементов ТТЭО по ГОСТ 15150-69 Категория размещения элементов ТТЭО по ГОСТ 15150-69 |
Чувствительный элемент, соединительный кабель и муфта |
У, ТМ, УХЛ (ХЛ), ТС, Т, ТВ или специальное в диапазоне от -60 до +70 |
Электронные блоки |
УХЛ | |
Чувствительный элемент, соединительный кабель и муфта |
1; 2; 3; 4; 5 | |
Электронные блоки |
4.1; 4.2 |
Характеристика |
Значение | |
Рабочая температура воздуха при эксплуатации, 0С |
Чувствительный элемент, соединительный кабель и муфта |
В соответствии с климатическим исполнением по ГОСТ 15150-69 или специальное в диапазоне от -60 до +70 |
Электронные блоки |
В соответствии с климатическим исполнением по ГОСТ 15150-69 | |
Предельная рабочая температура воздуха при эксплуатации, 0С |
Чувствительный элемент, соединительный кабель и муфта |
В соответствии с климатическим исполнением по ГОСТ 15150-69 или специальное в диапазоне от -60 до +70 |
Электронные блоки |
В соответствии с климатическим исполнением по ГОСТ 15150-69 или специальное в диапазоне от -5 до +50 | |
Предельно допустимая температура воздуха при транспортировке, 0С |
от -60 до +70 | |
Рабочие значения влажности воздуха |
В соответствии с климатическим исполнением по ГОСТ 15150-69 | |
Тип атмосферы по ГОСТ 15150-69 |
Чувствительный элемент, соединительный кабель и муфта |
I; II; III; IV |
Электронные блоки |
I, II | |
Воздействие солнечной радиации на элементы ТТЭО |
Чувствительный элемент, соединительный кабель |
Не более 1125 Вт/м2 |
Электронные блоки и муфта |
не нормируется |
Характеристика |
Значение | |
Верхнее предельное значение скорости ветра |
Чувствительный элемент |
50 м/с |
Электронные блоки, соединительный кабель и муфта |
не нормируется | |
Толщина гололеда, мм |
Чувствительный элемент |
20 мм |
соединительный кабель и муфта |
не нормируется | |
Электронные блоки |
Не допускается | |
Конденсация влаги на элементах конструкции |
Чувствительный элемент, высоковольтная колонна, соединительный кабель и муфта |
Разрешается |
Электронные блоки |
Не допускается | |
Высота над уровнем моря, м |
До 1000 м - на номинальных классах напряжения и номинальных токах Свыше 1000 м - с пересчетом параметров высоковольтной изоляции и предельного превышения температуры токоведущей шины | |
Атмосферное давление, кПа (мм рт. ст.) |
от 60 до 106,7 (от 460 до 800) | |
Группа механического исполнения чувствительных элементов по ГОСТ 17516.1-90 |
М6 | |
Группа механического исполнения электронных блоков по ГОСТ 17516.1-90 |
М40 | |
Сейсмостойкость, баллов по шкале MSK64 |
9 | |
Рабочее положение первичных датчиков тока |
Любое |
