Номер по Госреестру СИ: 83536-21
83536-21 Анализаторы спектра портативные
(Signal Hound BB60C)
Назначение средства измерений:
Анализаторы спектра портативные Signal Hound BB60C (далее - анализаторы) предназначены для измерения и мониторинга параметров высокочастотных сигналов (мощность, частота, параметры спектра и модуляции) радиоэлектронного оборудования и систем мобильной связи.
Внешний вид.
Анализаторы спектра портативные

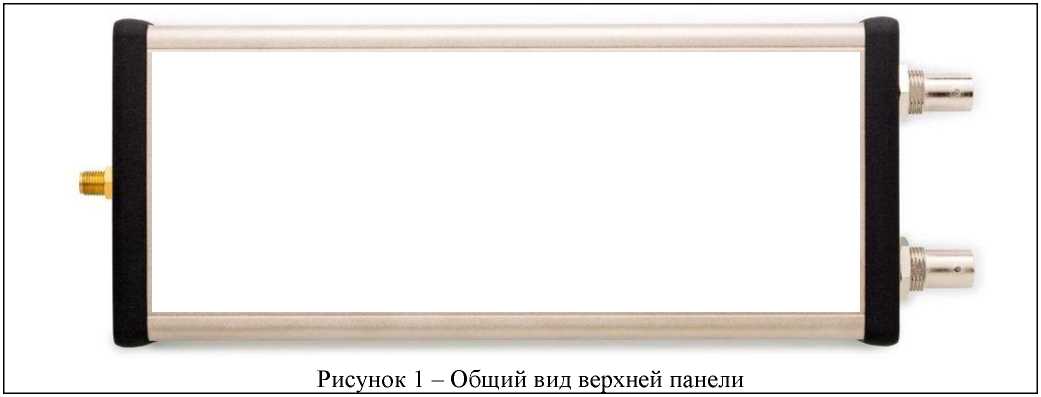

Рисунок № 1
Внешний вид.
Анализаторы спектра портативные
Рисунок № 2
Программное обеспечение
Программное обеспечение устанавливается на внешний компьютер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, отображения измерительной информации, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
Spike |
Номер версии (идентификационный номер) |
не ниже 3.4.0 |
Знак утверждения типа
Знак утверждения типа и знак поверки наносятся на нижнюю панель анализаторов, на которой имеется самоклеющаяся этикетка с заводским (серийным номером), однозначно идентифицирующим каждый экземпляр анализаторов (рисунок 2). В конструкции анализаторов отсутствуют элементы регулировки и подстройки, доступные пользователю, пломбирование анализаторов не предусмотрено.
ВВ60С 9kHzto6GHz ............. | |
MADE IN USA |
tSiqnal НойпсГ 1 |
Paiect Pending |
StgnelHound.CO«n 1 |
Программное обеспечение устанавливается на внешний компьютер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, отображения измерительной информации, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
Spike |
Номер версии (идентификационный номер) |
не ниже 3.4.0 |
Метрологические и основные технические характеристики представлены в таблице 2.
Таблица 2 - Метрологические и основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон частот |
от 9 кГц до 6 ГГц |
Полоса частот анализа сигналов с векторной модуляцией |
от 250 кГц до 27 МГц |
Частота опорного генератора, МГц |
10 |
Относительный годовой дрейф частоты опорного генератора За, не более |
Ы0-6 |
Пределы допускаемой относительной погрешности измерения частоты |
±3.vN |
Параметры сигнала внешней синхронизации | |
номинальное значение частоты, МГц |
10 |
уровень мощности, дБм 2) |
от 0 до +13 |
Полоса пропускания |
от 10 Гц до 10 МГц |
Относительный уровень фазовых шумов на частоте 1 ГГц при температуре от 20 до 25 °C, | |
нормализованный к полосе пропускания 1 Гц, дБ/Г ц, не более | |
при отстройке на 100 Гц |
-70 |
при отстройке на 1 кГц |
-76 |
при отстройке на 10 кГц |
-83 |
при отстройке на 100 кГц |
-93 |
при отстройке на 1 МГц |
-117 |
Усредненный уровень собственных шумов при температуре от 20 до 25 |
°C на частотах F, |
нормализованный к полосе пропускания 1 Гц, дБм, не более | |
9 кГц < F < 500 кГц |
-140 |
500 кГц < F < 10 МГц 3) |
-154 |
10 МГц < F < 6 ГГц 3) |
-158 + 1,1-Af 4) |
1) N - округленное в большую сторону количество лет со дня выпуска или последней | |
заводской подстройки | |
2) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт | |
3) при полосе обзора > 500 кГц | |
4) AF - численное значение частоты в ГГц |
Окончание таблицы 2
1 |
2 |
Допускаемый уровень мощности на входе, дБм, не более |
+20 |
Диапазон измерений уровня мощности, дБм |
от Pn до +10 1) |
Пределы допускаемой относительной погрешности измерения уровня мощности, дБ |
±2,0 |
Уровень собственных случайных помех, не связанных с входом, на частотах от 500 кГц до 6 ГГц, дБм, не более 2) |
-103 |
Относительный уровень просачивания сигнала гетеродина, дБ, не более 2) |
-80 |
Относительный уровень паразитных и зеркальных составляющих спектра сигнала, дБ, не более 2,3) |
-50 |
Тип высокочастотного входного соединителя |
SMA(f) |
КСВН по входу, не более 2) | |
при ослаблении входного аттенюатора < 10 дБ |
3,0 |
при ослаблении входного аттенюатора > 10 дБ |
1,5 |
Напряжение внешнего источника питания (для опции 10), В |
от 4,75 до 5,25 |
Габаритные размеры (длина х ширина х толщина), мм |
219x81x30 |
Масса, г, не более |
500 |
Рабочий диапазон температуры окружающего воздуха, °C | |
стандартное исполнение |
от 0 до +65 |
опция 1 |
от -40 до +65 |
Системные требования к компьютеру: процессор Intel i7 не ниже третьего поколения, Microsoft Windows 10 или Ubuntu Linux, порт USB 3.0 и второй порт USB 2.0 или 3.0. | |
|
наносится на нижнюю панель корпуса анализаторов в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 3, 4 эксплуатационного документа.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра портативным Signal Hound BB60CГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (приказ Росстандарта от 30.12.2019 г. № 3461)
Техническая документация компании “Signal Hound”
Изготовитель
Компания “Signal Hound, Inc.”, СШААдрес: 35707 NE 86th Ave La Center, WA 98629 USA
Тел. (360)313-7997, Факс (360)723-0359, E-mail: sales@signalhound.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4
Тел./факс: +7(495)926-71-85; Web: http://www.actimaster.ru; E-mail: post@actimaster.ru
Анализаторы представляют собой портативные приборы, подключаемые по интерфейсу USB к внешнему компьютеру.
Принцип действия анализаторов основан на комбинации последовательного супергетеродинного преобразования входного высокочастотного сигнала и быстрого преобразования Фурье для анализа сигналов в реальном времени. Для развертки спектра используется высокостабильный синтезатор, синхронизация которого осуществляется от внутреннего опорного кварцевого генератора или от внешнего источника сигнала, в том числе от системы GNSS. Питание осуществляется через интерфейс USB от внешнего компьютера или от внешнего источника постоянного напряжения (опция 10).
Анализаторы выполнены в прочном экранированном корпусе.
Общий вид анализаторов показан на рисунках 1 - 4.
Знак утверждения типа и знак поверки наносятся на нижнюю панель анализаторов, на которой имеется самоклеющаяся этикетка с заводским (серийным номером), однозначно идентифицирующим каждый экземпляр анализаторов (рисунок 2). В конструкции анализаторов отсутствуют элементы регулировки и подстройки, доступные пользователю, пломбирование анализаторов не предусмотрено.
ВВ60С 9kHzto6GHz ............. | |
MADE IN USA |
tSiqnal НойпсГ 1 |
Paiect Pending |
StgnelHound.CO«n 1 |
Таблица 3 - Комплектность анализаторов
Наименование и обозначение |
Кол-во |
Анализатор спектра портативный Signal Hound BB60C |
1 шт. |
Кабель интерфейсный USB 3.0 - Micro-B(m) |
1 шт. |
Компакт-диск с программным обеспечением и документацией |
1 шт. |
Принадлежности |
по заказу |
Анализаторы спектра портативные BB60C. Руководство по эксплуатации |
1 шт. |
Программное обеспечение Spike. Руководство пользователя |
1 шт. |
Методика поверки BB60C/Mn-2021 |
1 шт. |
Метрологические и основные технические характеристики представлены в таблице 2.
Таблица 2 - Метрологические и основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон частот |
от 9 кГц до 6 ГГц |
Полоса частот анализа сигналов с векторной модуляцией |
от 250 кГц до 27 МГц |
Частота опорного генератора, МГц |
10 |
Относительный годовой дрейф частоты опорного генератора За, не более |
Ы0-6 |
Пределы допускаемой относительной погрешности измерения частоты |
±3.vN |
Параметры сигнала внешней синхронизации | |
номинальное значение частоты, МГц |
10 |
уровень мощности, дБм 2) |
от 0 до +13 |
Полоса пропускания |
от 10 Гц до 10 МГц |
Относительный уровень фазовых шумов на частоте 1 ГГц при температуре от 20 до 25 °C, | |
нормализованный к полосе пропускания 1 Гц, дБ/Г ц, не более | |
при отстройке на 100 Гц |
-70 |
при отстройке на 1 кГц |
-76 |
при отстройке на 10 кГц |
-83 |
при отстройке на 100 кГц |
-93 |
при отстройке на 1 МГц |
-117 |
Усредненный уровень собственных шумов при температуре от 20 до 25 |
°C на частотах F, |
нормализованный к полосе пропускания 1 Гц, дБм, не более | |
9 кГц < F < 500 кГц |
-140 |
500 кГц < F < 10 МГц 3) |
-154 |
10 МГц < F < 6 ГГц 3) |
-158 + 1,1-Af 4) |
1) N - округленное в большую сторону количество лет со дня выпуска или последней | |
заводской подстройки | |
2) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт | |
3) при полосе обзора > 500 кГц | |
4) AF - численное значение частоты в ГГц |
Окончание таблицы 2
1 |
2 |
Допускаемый уровень мощности на входе, дБм, не более |
+20 |
Диапазон измерений уровня мощности, дБм |
от Pn до +10 1) |
Пределы допускаемой относительной погрешности измерения уровня мощности, дБ |
±2,0 |
Уровень собственных случайных помех, не связанных с входом, на частотах от 500 кГц до 6 ГГц, дБм, не более 2) |
-103 |
Относительный уровень просачивания сигнала гетеродина, дБ, не более 2) |
-80 |
Относительный уровень паразитных и зеркальных составляющих спектра сигнала, дБ, не более 2,3) |
-50 |
Тип высокочастотного входного соединителя |
SMA(f) |
КСВН по входу, не более 2) | |
при ослаблении входного аттенюатора < 10 дБ |
3,0 |
при ослаблении входного аттенюатора > 10 дБ |
1,5 |
Напряжение внешнего источника питания (для опции 10), В |
от 4,75 до 5,25 |
Габаритные размеры (длина х ширина х толщина), мм |
219x81x30 |
Масса, г, не более |
500 |
Рабочий диапазон температуры окружающего воздуха, °C | |
стандартное исполнение |
от 0 до +65 |
опция 1 |
от -40 до +65 |
Системные требования к компьютеру: процессор Intel i7 не ниже третьего поколения, Microsoft Windows 10 или Ubuntu Linux, порт USB 3.0 и второй порт USB 2.0 или 3.0. | |
|
