Номер по Госреестру СИ: 83183-21
83183-21 Счетчики массы жидкости
(ВДУ)
Внешний вид.
Счетчики массы жидкости
Рисунок № 1
Внешний вид.
Счетчики массы жидкости
Рисунок № 2
Внешний вид.
Счетчики массы жидкости
Рисунок № 3
Внешний вид.
Счетчики массы жидкости
Рисунок № 4
Внешний вид.
Счетчики массы жидкости
Рисунок № 5
Общие сведения
Дата публикации - 25.03.2025
Срок свидетельства - 27.09.2031
Номер записи - 184728
ID в реестре СИ - 1393603
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ВДУ-80, ВДУ-65,
Производитель
Изготовитель - Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ")
Страна - РОССИЯ
Населенный пункт - г. Королев, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1323 дн.
Приказы РСТ, где упоминается данный тип СИ
№2112 от 2021.09.27 Об утверждении средств измерений
№568 от 2025.03.24 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Счетчики массы жидкости (ВДУ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14113-94 25.04.2027 |
Вибропреобразователи , АНС 066 Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
ОТ МП |
1 год |
|
14391-95 25.04.2027 |
Вибропреобразователи , АНС 252 Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
ОТ МП |
1 год |
|
14392-95 25.04.2027 |
Вибропреобразователи , АНС 258 Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
ОТ МП |
1 год |
|
21351-01 25.04.2027 |
Вибропреобразователи , АВС 059 Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
ОТ МП |
1 год |
|
73417-18 07.12.2024 |
Термопреобразователи термоэлектрические, ТТ 348 Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
Первичная поверка до ввода в эксплуатацию | |
|
73416-18 07.12.2024 |
Термометры, ТП 073 Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
Первичная поверка до ввода в эксплуатацию | |
|
83183-21 27.09.2031 |
Счетчики массы жидкости, ВДУ Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
ОТ МП |
4 года |
|
86666-22 |
Теплоприемник суммарного теплового потока, ФОА 020 Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
ОТ МП |
1 год |
|
89006-23 15.05.2028 |
Датчики близости, ДБ2 Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
ОТ МП |
2 года |
|
89257-23 07.06.2028 |
Вибропреобразователи , АНС 066-02С Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
ОТ МП |
2 года |
|
89774-23 |
Теплоприемники суммарного теплового потока, ФОА 020 Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ") (РОССИЯ г. Королев, Московская обл.) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Счетчики массы жидкости (ВДУ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПО ИТ" (RA.RU.311673) | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Счетчики массы жидкости (ВДУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ВДУ функционирует под управлением встроенного программного обеспечения (далее - ПО), состоящего из ПО блока ПРТ и ПО блока БЗД.
ПО блока ПРТ выполняет следующие основные функции:
-
- подготовка к проведению измерений, тестирование ПРТ;
-
- проведение измерений, передача результатов в БЗД.
ПО блока БЗД выполняет следующие основные функции:
-
- тестирование ВДУ в составе ПРТ И БЗД;
-
- управление работой ВДУ, в том числе ввод значения набираемой дозы;
-
- прием измерительной информации от ПРТ, визуализация результатов измерений в цифровом представлении.
Конструкция ВДУ исключает возможность несанкционированного влияния на ПО ВДУ и измерительную информацию за счет:
-
- пломбирования электронных модулей ПРТ и БЗД, содержащих метрологически значимое ПО;
-
- наличия в применяемых МК встроенных средств защиты записанного ПО;
-
- отсутствие в интерфейсе связи с системой управления ПВИК команд, позволяющих влиять на ПО, содержащееся в памяти МК.
Идентификационные данные приведены в Таблице 2
Таблица 2
|
Наименование источника кода |
Идентификационные данные (признаки) |
Значение |
|
Контроллер ПРТ-65-Г (1 или 2 канал) |
Идентификационное наименование ПО |
VDU Prg Code |
|
Номер версии (идентификационный номер) ПО |
6.00 | |
|
Цифровой идентификатор |
2ABE91BF | |
|
Контроллер ПРТ-65-О (1 или 2 канал) |
Идентификационное наименование ПО |
VDU Prg Code |
|
Номер версии (идентификационный номер) ПО |
6.00 | |
|
Цифровой идентификатор ПО |
3A163981 | |
|
Контроллер ПРТ-80-Г (1 или 2 канал) |
Идентификационное наименование ПО ПРТ (Г) |
VDU Prg Code |
|
Номер версии (идентификационный номер) ПО |
6.00 | |
|
Цифровой идентификатор ПО |
958779F4 | |
|
Контроллер ПРТ-80-О (1 или 2 канал) |
Идентификационное наименование ПО |
VDU Prg Code |
|
Номер версии (идентификационный номер) ПО |
6.00 | |
|
Цифровой идентификатор ПО |
852FD1CA | |
|
Контроллер блока БЗД |
Идентификационное наименование ПО |
VDU Prg Code |
|
Номер версии (идентификационный номер) ПО |
6.00 | |
|
Цифровой идентификатор ПО |
8BF449B0 | |
|
Контроллер канала БЗД (1 или 2 канал) |
Идентификационное наименование ПО |
VDU Prg Code |
|
Номер версии (идентификационный номер) ПО |
6.00 | |
|
Цифровой идентификатор ПО |
416A8AB3 |
ПО хранится в защищенной от считывания и записи памяти микроконтроллеров, установленных на электронных модулях ПРТ и БЗД.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель блока БЗД в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе "Счетчики массы жидкости ВДУ-65 и ВДУ-80. Руководство по эксплуатации" КУНР.400740.001 РЭ, в разделе 8.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам массы жидкости ВДУПриказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового объема жидкости
КУНР.400740.001 ТУ Счетчики массы жидкости ВДУ-65 и ВДУ-80. Технические условия
Изготовитель
Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ")ИНН 5018139517
Адрес: 141074, Российская Федерация, Московская область, г. Королев, ул. Пи-онерская, дом 2, к. 4, офис эт./пом. 3/344
Факс: (495) 513-14-49/ 513-13-02
Web-сайт: www: npoit.ru
E-mail: npoit@npoit.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
ВДУ представляют собой программируемые счетчики массы жидкости и имеют модификации ВДУ-65 и ВДУ-80, отличающиеся диаметром присоединительного трубопровода и диапазоном рабочих расходов. ВДУ рассчитаны на последовательное дозирование продуктов «О» и «Г» и включают следующие устройства:
-
- блок задания дозы БЗД (далее - БЗД);
-
- преобразователь расхода и температуры (далее - ПРТ) ПРТ-65-Г или ПРТ-80-Г, подключаемый к блоку БЗД при дозировании продукта "Г";
-
- преобразователь расхода и температуры ПРТ-65-О или ПРТ-80-О, подключаемый к блоку БЗД при дозировании продукта "О";
-
- стабилизатор потока (далее - СП) СП-65-Г или СП-80-Г, присоединенный к преобразователю расхода и температуры ПРТ-65-Г (ПРТ-80-Г);
-
- стабилизатор потока СП-65-О или ПРТ-80-О, присоединенный к преобразователю расхода и температуры ПРТ-65-О (ПРТ-80-О);
Состав модификаций ВДУ приведен в таблице 1.
Таблица 1
|
Состав счетчика массы жидкости ВДУ-65 |
Состав счетчика массы жидкости ВДУ-80 | ||
|
При дозировании продукта «О» |
При дозировании продукта «Г» |
При дозировании продукта «О» |
При дозировании продукта «Г» |
|
Блок задания дозы БЗД |
Блок задания дозы БЗД | ||
|
Преобразователь расхода и температуры ПРТ-65-О |
Преобразователь расхода и температуры ПРТ-65-Г |
Преобразователь расхода и температуры ПРТ-80-О |
Преобразователь расхода и температуры ПРТ-80-Г |
|
Стабилизатор потока СП-65-О |
Стабилизатор потока СП-65-Г |
Стабилизатор потока СП-80-О |
Стабилизатор потока СП-80-Г |
Принцип действия ВДУ основан на эффекте Кармана - образовании регулярной дорожки вихрей за расположенным в движущемся потоке плохообтекаемым телом. Частота следования вихрей пропорциональна объемному расходу, причем единичный вихрь соответствует определенному объему жидкости. Масса жидкости получается путем умножения объема импульса на плотность жидкости, являющуюся функцией температуры, и суммирования получающихся масс импульсов нарастающим итогом. Температура жидкости, используемая для вычисления плотности, измеряется с помощью встроенного термометра сопротивления.
ПРТ имеет два независимых канала измерений. Измерение текущего значения массы жидкости начинается по команде "Начало дозирования", поступающей от БЗД. В момент совпадения заданной и измеренной масс жидкости ВДУ посылает сигнал "Отсечка", и по снятии команды "Начало дозирования" суммирование заканчивается.
Блок БЗД выполняет функции источника питания ПРТ, задатчика дозы, индикатора заданной дозы, типа продукта, текущих значений объемного расхода, температуры и массы выданной дозы, а также передает измерительную информацию в цифровом виде в систему документирования ПВИК и обменивается командами (передаваемыми "сухими" контактами) с системой управления ПВИК.
СП обеспечивает выравнивание эпюры скоростей, а также устраняет закрутку потока и другие возмущения потока, вызванные местными сопротивлениями, расположенными вверх по потоку от ПРТ.
При программировании ВДУ в память микроконтроллера (далее - МК) блока ПРТ заносятся: зависимость числа Струхаля от числа Рейнольдса в виде таблицы, зависимости вязкости и плотности от температуры в виде формул, геометрические параметры ПРТ, градуировочные характеристики датчиков температуры.
При изготовлении в память МК блока ПРТ вводятся параметры, соответствующие жидкости-имитатору (воде). При выпуске из производства в память МК блока ПРТ заносятся параметры рабочей жидкости.
Внешний вид составных частей ВДУ с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Блоки ПРТ-65(80)-Г и СП-65(80)-Г
Блоки ПРТ-65(80)-О и СП-65(80)-О
Блок БЗД
Место нанесения знака утверждения типа
Рисунок 1 - Вешний вид составных частей ВДУ

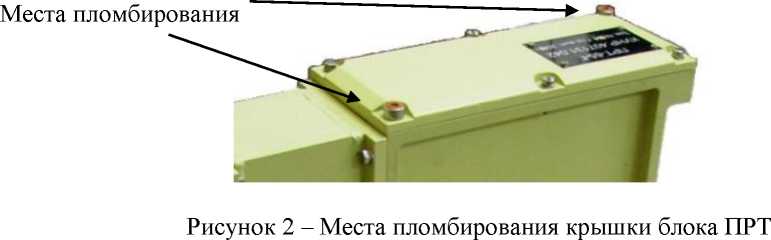

Места пломбирования на блоках ПРТ и БЗД для предотвращения несанкционированного изменения настроек ВДУ показаны на рисунках 2 и 3.

Место пломбирования
Рисунок 3 - Место пломбирования откидной крышки передней панели БЗД
Таблица 4
|
Наименование |
Обозначение |
Количество | |
|
ВДУ-65 |
ВДУ-80 | ||
|
Преобразователь расхода и температуры |
ПРТ-65-Г |
ПРТ-80-Г |
1 шт. |
|
Преобразователь расхода и температуры |
ПРТ-65-О |
ПРТ-80-О |
1 шт. |
|
Стабилизатор потока |
СП-65-Г |
СП-80-Г |
1 шт. |
|
Стабилизатор потока |
СП-65-О |
СП-80-О |
1 шт. |
|
Блок задания дозы |
БЗ |
»Д |
1 шт. |
|
Одиночный комплект ЗИП |
КУНР.400740.001 ЗИ |
1 компл. | |
|
Пульт проверочный с кабелями |
ПП |
1 компл. | |
|
Счетчики массы жидкости ВДУ-65 и ВДУ-80. |
КУНР.400740.001 РЭ |
1 экз. | |
|
Наименование |
Обозначение |
Количество | |
|
ВДУ-65 |
ВДУ-80 | ||
|
Преобразователь расхода и температуры |
ПРТ-65-Г |
ПРТ-80-Г |
1 шт. |
|
Преобразователь расхода и температуры |
ПРТ-65-О |
ПРТ-80-О |
1 шт. |
|
Стабилизатор потока |
СП-65-Г |
СП-80-Г |
1 шт. |
|
Стабилизатор потока |
СП-65-О |
СП-80-О |
1 шт. |
|
Руководство по эксплуатации | |||
|
Счетчик массы жидкости ВДУ-65 (ВДУ-80). Формуляр |
КУНР.407331.001 ФО (КУНР.407331.002 ФО) |
1 экз. | |
|
Ведомость ЗИП |
КУНР.400740.001 ЗИ |
1 экз. | |
|
Методика поверки |
МП 208-021-2021 |
1 экз. | |
ВДУ приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Условный диаметр трубопровода, мм: ВДУ-65 |
65 |
|
ВДУ-80 |
80 |
|
Рабочие жидкости: по ГОСТ В17656-72 |
продукты группы "О" |
|
по ГОСТ В17803-72 |
продукты группы "Г" |
|
по СанПиН 2.1.4.1074-2001 |
вода* |
|
Диапазон измерений массы жидкости, кг |
от 1000 до 999999 |
|
Диапазон температур рабочих жидкостей, °С |
от - 3 до + 20 |
|
Максимальное давление рабочей жидкости, МПа |
2,5 |
|
Диапазон рабочих расходов, м3/ч: - ВДУ-65 |
от 3,5 до 24 |
|
- ВДУ-80 |
от 8 до 40 |
|
Пределы допускаемой относительной погрешности измерений массы, % |
± 0,2 |
|
Относительная разность показаний каналов, %, не более |
± 0,2 |
|
Необратимая потеря давления, МПа, не более: - на продукте группы "О" |
0,19 |
|
- на продукте группы "Г" |
0,16 |
|
Дискретность задания дозы, кг |
1 |
|
Дискретность индикаторов "Заданная доза" и "Измеренная доза", кг, шесть десятичных разрядов |
1 |
|
Дискретность индикатора "Расход", м3/ч, три десятичных разряда |
0,1 |
|
Дискретность индикатора "Температура", °С, три десятичных разряда |
0,5 |
|
Параметры электрического питания: |
220+27,5 220 33 0 |
|
- напряжение переменного тока, В |
50+1 |
|
- частота, Гц | |
|
Потребляемая мощность, Вт, не более |
50 |
|
Рабочие условия эксплуатации:
|
от -50 до +50 |
|
- для блока БЗД |
от +5 до +50 |
|
- относительная влажность окружающего воздуха при плюс 20°С, %, не более |
98 |
|
Габаритные размеры ПРТ-65-О(Г), ПРТ-80-О(Г), мм, не более - высота |
496 |
|
- ширина |
400 |
|
- длина |
447 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: ПРТ-65-О(Г), ПРТ-80-О(Г) | |
|
- высота |
496 |
|
- ширина |
400 |
|
- длина |
447 |
|
СП-65-О(Г) | |
|
- высота |
180 |
|
- ширина |
180 |
|
- длина |
636 |
|
СП-80-О(Г) | |
|
- высота |
195 |
|
- ширина |
195 |
|
- длина |
677 |
|
БЗД | |
|
- высота |
136,5 |
|
- ширина |
485 |
|
- длина |
364 |
|
Масса, кг, не более: | |
|
- ПРТ-65-О(Г) |
45 |
|
- ПРТ-80-О(Г) |
50 |
|
- СП-65-О(Г) |
10 |
|
- СП-80-О(Г) |
16 |
|
- БЗД |
10 |
|
Назначенный срок службы, лет |
15 |
|
Назначенный ресурс, ч |
6000 |
|
* - вода является имитатором рабочих жидкостей и используется только при проведе- | |
|
нии поверки ВДУ | |
