Номер по Госреестру СИ: 83182-21
83182-21 Измерители крутящего момента силы
(ТТ01)
Назначение средства измерений:
Измерители крутящего момента силы ТТ01 (далее - измерители) предназначены для измерений крутящего момента силы при откручивания или закручивания крышек бутылок, банок и иной тары из различных материалов.
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1
Внешний вид.
Измерители крутящего момента силы
Рисунок № 2
Внешний вид.
Измерители крутящего момента силы
Рисунок № 3
Внешний вид.
Измерители крутящего момента силы
Рисунок № 4
Общие сведения
Дата публикации - 07.10.2021
Срок свидетельства - 27.09.2026
Номер записи - 184727
ID в реестре СИ - 1393602
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТТ01 мод.МТТ01-50, ТТ01 мод. МТТ01-50, ТТ01, нет модификации, МТТ01-50, МТТ01-12, МТТ01-100, мод. ТТ01-50, мод. ТТ01-100, мод. МТТ01-100, MTT01-50E, MTT01-50, MTT01-100,
Производитель
Изготовитель - Mark-10 Corporation
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 255
Выдано извещений - 0
Кол-во периодических поверок - 98
Кол-во средств измерений - 147
Кол-во владельцев - 11
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2112 от 2021.09.27 Об утверждении средств измерений
Наличие аналогов СИ: Измерители крутящего момента силы (ТТ01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Кто поверяет Измерители крутящего момента силы (ТТ01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 160 | 27 | 143 | 17 | 0 | 33 | 30 | 3 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 9 | 9 | 0 | 0 | 9 | 9 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 16 | 0 | 16 | 0 | 9 | 0 | 9 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 41 | 8 | 5 | 36 | 0 | 40 | 5 | 35 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 4 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 5 | 4 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 13 | 8 | 0 | 13 | 0 | 9 | 0 | 9 |
Стоимость поверки Измерители крутящего момента силы (ТТ01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
17900 | 28200 |
|
ФБУ НИЦ ПМ-Ростест Москва |
35800 | 28200 |
|
ФБУ НИЦ ПМ-Ростест Москва |
34500 | 28200 |
|
ФБУ НИЦ ПМ-Ростест Москва |
24600 | 28200 |
Программное обеспечение
Метрологически значимое встроенное программное обеспечение (далее - ВПО) установлено в энергонезависимую память измерителей, расположенную внутри корпуса измерителей.
ВПО предназначено для обеспечения взаимодействия узлов измерителей, проведения измерений, обработки, сохранения и экспорта измеренных значений.
ВПО защищено ключам электронной защиты и по уровню защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.2.3 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на идентификационную табличку, расположенную на нижней панели измерителей.
Лист № 5 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Режимы работы» документа «Измерители крутящего момента силы ТТ01. Руководство по эксплуатации.»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы ТТ01Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2019 г. № 1794 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»
Техническая документация Mark-10 Corporation, США
Изготовитель
Mark-10 Corporation, СШААдрес: 11 Dixon Avenue, Copiague, NY 11726 USA
Тел./факс: +1 631-842-9200 / +1 631-842-9201
E-mail: info@mark-10.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 274-0101
E-mail: info@prommashtest.ru
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика с наклеенными на него тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста с последующим его преобразованием в цифровой сигнал и отображением результатов измерений на ЖК-дисплее.
Измерители представляют собой цилиндрический алюминиевый корпус, в котором размещаются датчик крутящего момента силы, измерительная схема и ЖК-дисплей.
Наверху корпуса измерителей расположены два ползуна, расстояние между которыми регулируется с помощью винта. В ползунах предусмотрены отверстия для установки в них металлических пальцев с резиновой оболочкой или V-образных металлических захватов (опционально, по отдельному заказу потребителя) для фиксации испытываемой тары на измерителях. Также для фиксации испытываемой тары предусмотрены плоские резиновые захваты, которые крепятся к боковым частям ползунов.
Металлические пальцы с резиновой оболочкой входят в базовый комплект поставки, металлические пальцы с резиновой оболочкой увеличенной длины, V-образные металлические и плоские резиновые захваты в базовый комплект поставки не входят и могут быть поставлены по дополнительному заказу потребителя. Также по требованию заказчика могут быть поставлены захваты нестандартной конструкции, отвечающие особой специфике испытаний заказчика.
Управление измерителями происходит при помощи пятиклавишной клавиатуры, расположенной рядом с ЖК-дисплеем.
Общий вид измерителей приведен на рисунке 1.
Общий вид плоских резиновых и V-образных металлических захватов приведён на рисунках 2 и 3.
Измерители имеют возможность подключения к персональному компьютеру с помощью стандартных портов USB и RS-232 для последующей визуализации результатов измерений, их регистрации и распечатки. Питание измерителей осуществляется от сети переменного тока через блок питания.
Измерители крутящего момента силы ТТ01 выпускаются в следующих моделях: МТТ01-12, МТТ01-25, МТТ01-50, МТТ01-100 (буква «М» вначале наименования модели - механический способ задания нагрузки). Модели измерителей отличаются между собой диапазоном измерения крутящего момента силы.
Наименование модели указано на идентификационной табличке, расположенной под клавиатурой. Пример идентификационной таблички и место её нанесения приведены на рисунке 4. Также наименование модели отображается на ЖК-дисплее при включении измерителей.
Серийный номер наносится на идентификационную табличку, расположенную на нижней панели измерителей в специально отведённом для неё месте. Пример идентификационной таблички и место её нанесения приведены на рисунке 5. Также серийный номер отображается на ЖК-дисплее при включении измерителей.
Рисунок 1 - Общий вид измерителей крутящего момента силы ТТ01
Рисунок 2 - Общий вид плоских резиновых захватов
Рисунок 3 - Общий вид V-образных металлических захватов

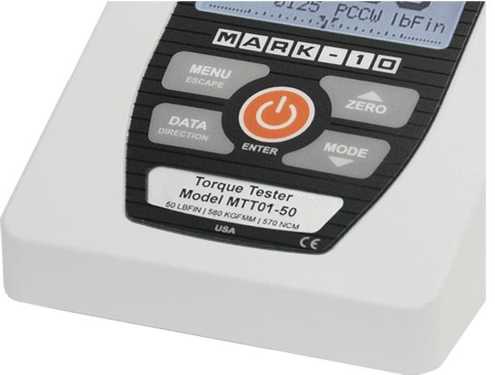

Рисунок 4 - Пример идентификационной таблички с наименованием модели и место её нанесения
CAP TORQUE TESTER
SERIES TT01Designed and manufactured in the USA by
ЕД E3 E3 E3 О D И ®888-MARK-TEN ■ 631-842-9200 www.mark-10.com
MADE IN USA
Рисунок 5 - Пример идентификационной таблички с серийным номером и место её нанесения
Пломбирование измерителей крутящего момента силы ТТ01 не предусмотрено.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель крутящего момента силы ТТ011) |
1 шт. | |
|
Блок питания |
1 шт. | |
|
Комплект пальцев |
1 шт. | |
|
Комплект захватов |
По заказу | |
|
Кабель передачи данных |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП-305/07-2021 |
1 экз. |
|
1) - модель в соответствии с заказом потребителя | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений крутящего момента силы, Н^м: | |
|
- модель МТТ01-12 |
от 0,20 до 1,35 |
|
- модель МТТ01-25 |
от 0,20 до 2,90 |
|
- модель МТТ01-50 |
от 0,20 до 5,70 |
|
- модель МТТ01-100 |
от 0,20 до 11,50 |
|
Пределы допускаемой приведённой^ погрешности измерений | |
|
крутящего момента силы, % |
±0,3 |
|
Дискретность отсчёта измерений крутящего момента силы, Н^м: | |
|
- модель МТТ01-12 |
0,001 |
|
- модель МТТ01-25 |
0,002 |
|
- модель МТТ01-50 |
0,005 |
|
- модель МТТ01-100 |
0,005 |
|
Х) - к удвоенному значению верхнего предела измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
220+22-33 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Гц |
50±1 |
|
- напряжение постоянного тока, В |
9 |
|
Габаритные размеры (ШхДхВ), мм, не более |
199,3x270,5x121,8 |
|
Масса, кг, не более |
3,8 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
96 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
