Сведения о средстве измерений: 83166-21 Генераторы газовых смесей паров этанола в воздухе

Номер по Госреестру СИ: 83166-21
83166-21 Генераторы газовых смесей паров этанола в воздухе
(GUTH модель 12V500)

Назначение средства измерений:
Генераторы газовых смесей паров этанола в воздухе GUTH модель 12V500 (далее - генераторы) предназначены для приготовления газовых смесей, используемых при проведении поверки, калибровки и испытаний средств измерений паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа. Генераторы применяются в качестве рабочих эталонов 1 разряда в соответствии с Государственной поверочной схемой для средств измерений содержания этанола в газовых средах, утвержденной приказом Росстандарта от 30.12.2019 г. № 3452.

сертификация программного обеспечения

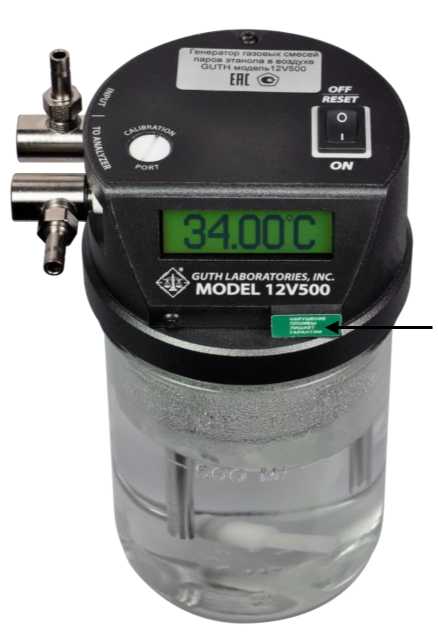

Внешний вид. Генераторы газовых смесей паров этанола в воздухе, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы газовых смесей паров этанола в воздухе
Рисунок № 1

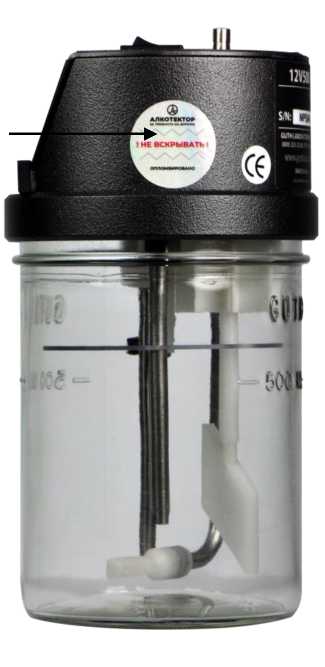

Внешний вид. Генераторы газовых смесей паров этанола в воздухе, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы газовых смесей паров этанола в воздухе
Рисунок № 2

Общие сведения

Дата публикации - 13.10.2021
Срок свидетельства - 27.09.2026
Номер записи - 184720
ID в реестре СИ - 1393594
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Guth Laboratories, Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - CR_3 Поверители СИ

Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.

Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 184
Выдано извещений - 0
Кол-во периодических поверок - 90
Кол-во средств измерений - 95
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2112 от 2021.09.27 Об утверждении средств измерений

Наличие аналогов СИ: Генераторы газовых смесей паров этанола в воздухе (GUTH модель 12V500)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
83166-21 Генераторы газовых смесей паров этанола в воздухе (GUTH модель 12V500)
Guth Laboratories, Inc. (СОЕДИНЕННЫЕ ШТАТЫ )		 28513-09 Генераторы спирто-воздушных смесей (ГСВС-МЕТА-02 (мод. ГСВС-МЕТА-02, ГСВС-МЕТА-02 М, ГСВС-МЕТА-02 С))
Общество с ограниченной общество Научно-производственнаяфирма"МЕТА" (ООО НПФ "МЕТА") (РОССИЯ Самарская обл., г. Жигулевск)

Все средства измерений Общество с ограниченной общество Научно-производственнаяфирма"МЕТА" (ООО НПФ "МЕТА")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
83166-21
27.09.2026
 Генераторы газовых смесей паров этанола в воздухе, GUTH модель 12V500
Guth Laboratories, Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) 		ОТ
МП 		1 год
Отчет - V_31 Индикатор риска нарушения обязательных требований ФСА

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Кто поверяет Генераторы спирто-воздушных смесей (ГСВС-МЕТА-02 (мод. ГСВС-МЕТА-02, ГСВС-МЕТА-02 М, ГСВС-МЕТА-02 С))

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)		 РСТ
  • Нет модификации
    		•  184 47 94 90 0 183 94 89

    Стоимость поверки Генераторы спирто-воздушных смесей (ГСВС-МЕТА-02 (мод. ГСВС-МЕТА-02, ГСВС-МЕТА-02 М, ГСВС-МЕТА-02 С))

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Генераторы имеют встроенное программное обеспечение 12V500.

    Встроенное системно-прикладное программное обеспечение (далее - ПО) генератора разработано изготовителем специально для решения задачи термостатирования водного раствора этанола, индикации на дисплее значения температуры раствора и вывода сообщений о состоянии генератора. Идентификационное наименование ПО выводится на дисплей при включении генератора.

    Влияние встроенного ПО на метрологические характеристики генераторов учтено при их нормировании. Генераторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077—2014.

    Таблица 1 - Идентификационные данные встроенного программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    12V500

    Номер версии (идентификационный номер) ПО, не ниже

    2.02

    Цифровой идентификатор ПО

    -

    Алгоритм получения цифрового идентификатора

    -

    Примечание - Значение цифрового идентификатора ПО и алгоритм получения цифрового идентификатора не доступны.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на генераторы в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Генераторы газовых смесей паров этанола в воздухе GUTH модель 12V500. Руководство по эксплуатации», 2021 г., раздел 2 «Использование по назначению».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к генераторам газовых смесей паров этанола в воздухе GUTH модель 12V500

    Государственная поверочная схема для средств измерений содержания этанола в газовых средах, утвержденная приказом Росстандарта от 30.12.2019 г. № 3452

    ГОСТ Р 8.923-2016 ГСИ. Генераторы газовых смесей паров этанола в воздухе. Методика поверки

    Техническая документация изготовителя Guth Laboratories, Inc., США

    Изготовитель

    Guth Laboratories, Inc., США
    Адрес: 590, North 67th Street, Harrisburg, PA 17111-4511, USA Телефон: 717-564-5470, 800-233-2338
    Факс: 717-564-2555
    Web-сайт: www.guthlabs.com
    E-mail: customerservice@guthlabs.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Генераторы являются стационарными приборами циклического действия.

    Принцип действия генератора основан на барботировании воздуха с постоянным расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генератора определяется содержанием этанола в используемом водном растворе.

    Конструктивно генератор состоит из приборного модуля и емкости для водного раствора этанола, которые соединяются между собой. На верхней панели корпуса приборного модуля находятся тумблер включения/выключения и контрольный порт, на передней панели - дисплей, а на задней панели - разъем питания и коммуникационный разъем. На боковой панели корпуса находятся два штуцера: для подачи воздуха и для выхода газовой смеси.

    В емкость для водного раствора этанола погружены следующие элементы приборного модуля генератора: нагревательный элемент, датчик температуры с двумя независимыми термисторами, перемешиватель раствора с радиальным вентилятором, трубка для барботирования воздуха. На специальной стойке установлена пластиковая перегородка.

    Приборный модуль генератора соединяется с емкостью для водного раствора этанола с помощью резьбового соединения. Герметичность соединения обеспечивается наличием резиновой кольцевой прокладки, установленной с использованием силиконовой смазки на приборном модуле генератора.

    Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 ГСО 8789-2006 или аналогичными, которые поставляются по отдельному заказу.

    Общий вид генераторов представлен на рисунке 1.

    Доступ к механическим узлам регулировки и элементам конструкции генераторов защищен пломбами уполномоченного представителя изготовителя, саморазрушающимися или расслаивающимися при вскрытии.

    Заводской номер генераторов указывается на задней панели приборного модуля в виде: «S/N: ХХХХХХ», где ХХХХХХ - заводской номер.

    Знак поверки наносится на свидетельство о поверке (при оформлении).

    Внешний вид. Генераторы спирто-воздушных смесей (ГСВС-МЕТА-02 (мод. ГСВС-МЕТА-02, ГСВС-МЕТА-02 М, ГСВС-МЕТА-02 С)), http://oei-analitika.ru

    Место установки пломбы для предотвращения доступа к элементам конструкции

    Место установки пломбы для предотвращения доступа к механическим узлам регулировки

    Внешний вид. Генераторы спирто-воздушных смесей (ГСВС-МЕТА-02 (мод. ГСВС-МЕТА-02, ГСВС-МЕТА-02 М, ГСВС-МЕТА-02 С)), http://oei-analitika.ru

    Рисунок 1 - Общий вид генераторов


    Таблица 6 - Комплектность генераторов

    № п/п

    Наименование

    Обозначение

    Количество

    1

    Генератор газовых смесей паров этанола в воздухе

    GUTH модель

    12V500

    1 шт.

    2

    Стандартные образцы^ состава водных растворов этанола ВРЭ-2 ГСО 8789-2006 с паспортами

    -

    3 шт.

    3

    Мундштук

    -

    1 шт.

    4

    Сетевой адаптер питания

    -

    1 шт.

    5

    Комплект трубок2) соединительных поливинилхлоридных

    -

    1 шт.

    6

    Руководство по эксплуатации

    -

    1 экз.

    7

    Паспорт

    -

    1 экз.

    8

    Методика поверки

    МП 242-2441-2021

    1 экз.

    • 1) В комплект поставки входят стандартные образцы со значениями массовой концентрации этанола в водных растворах этанола: (0,386±0,039) мг/см3; (1,22±0,12) мг/см3; (2,19±0,22) мг/см3.

    • 2) Комплект включает две трубки длиной 6 и 24 см.


    Таблица 2 - Метрологические характеристики

    Диапазон воспроизведения массовой концентрации этанола в газовых смесях, мг/м3

    Пределы допускаемой погрешности воспроизведения массовой концентрации этанола в газовых смесях

    абсолютной, мг/м3

    относительной, %

    от 40 до 80 включ.

    ±4

    -

    св. 80 до 2000

    -

    ±5

    Примечание - Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 ГСО 8789-2006 или аналогичными; диапазон массовой концентрации этанола от 0,10 до 6,0 мг/см3; границы относительной погрешности при Р=0,95: ±1 %.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Объем водного раствора этанола, заливаемого в емкость

    3

    генераторов, см3

    500±25

    Температура термостатирования водного раствора этанола, °С

    34,00±0,05

    Время прогрева генераторов (после замены водного раствора этанола), мин, не более

    10

    Параметры газовой смеси на выходе генераторов:

    - относительная влажность газовой смеси, %, не менее

    90

    - объемный расход газовой смеси (задается пользователем), л/мин

    от 6 до 10

    - длительность генерации пробы газовой смеси (контролируется пользователем), с, не более

    10

    - максимальный объем газовой смеси без замены водного раствора этанола (контролируется пользователем), л

    20

    Электрическое питание генераторов осуществляется от сетевого адаптера питания^ с выходными характеристиками:

    - напряжение, В ~

    12

    - ток, А, не менее

    8

    Габаритные размеры генераторов (без адаптера питания) (длина/высота/ширина), мм, не более

    115/210/135

    Масса генераторов (без адаптера питания), г, не более

    1250

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +20 до +25

    - относительная влажность окружающего воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Средний срок службы, лет

    8

    Средняя наработка до отказа, ч

    8000

    1) Электрическое питание сетевого адаптера питания:

    - от сети переменного тока с напряжением, В / частотой, Гц: ~

    230±23 / 50±1

    Таблица 4 - Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола

    Объемный расход газовой смеси на выходе генератора, л/мин

    Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола

    при длительности генерации пробы до 5 с включ.

    при длительности генерации пробы св. 5 до 10 с включ.

    от 6 до 7 включ.

    34

    17

    св. 7 до 8 включ.

    30

    15

    св. 8 до 9 включ.

    27

    13

    св. 9 до 10

    24

    12

    Таблица 5 - Максимальное количество средств измерений паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола (при выполнении трех измерений на каждой точке поверки)

    Объемный расход газовой смеси на выходе генератора, л/мин

    Максимальное количество средств измерений паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола

    при времени подачи пробы газовой смеси на средство измерений до 5 с включ.

    при времени подачи пробы газовой смеси на средство измерений св. 5 до 10 с включ.

    от 6 до 7 включ.

    11

    5

    св. 7 до 8 включ.

    10

    5

    св. 8 до 9 включ.

    9

    4

    св. 9 до 10

    8

    4

    Примечание - Объемный расход и время подачи пробы газовой смеси задаются пользователем в зависимости от типа поверяемого средства измерений.
