Номер по Госреестру СИ: 83324-21
83324-21 Счётчики аэрозольных частиц
(AeroTrak+)
Назначение средства измерений:
Счётчики аэрозольных частиц AeroTrak+ (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе.
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1
Программное обеспечение
Счётчики имеют встроенное программное обеспечение (ПО). ПО используется для обеспечения функционирования счётчиков и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Встроенное ПО | |
Номер версии (идентификационный номер) ПО, не ниже |
1.Х |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на корпус счётчиков с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации, п. 2 «Установка и начало работы» и п. 3 «Связь и конфигурация»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам аэрозольных частиц AeroTrak+ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Техническая документация изготовителя
Изготовитель
TSI Inc., СШААдрес: 500 Cardigan Road, Shoreview, MN, 55126, USA
Телефон: +1-800-874-2811
Факс: +1-651-765-3729
Web-сайт: www.tsi.com
E-mail: technical.services@tsi.com
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, РФ, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия счётчиков - оптический. Луч, формируемый источником излучения (полупроводниковый лазерный диод), попадает в измерительную зону (кювету), где рассеивается находящимися на его траектории частицами и регистрируется с помощью фотодетектора. Изменение интегральной интенсивности зарегистрированного излучения пропорционально размеру частицы, а количество последовательных импульсов - количеству частиц. Счётная концентрация аэрозольных частиц по каналам регистрации размеров вычисляется с помощью программного обеспечения как отношение количества зарегистрированных частиц определённой размерной группы к прокачанному через кювету объёму воздушной пробы.
Конструктивно счётчики выполнены в едином блоке, в котором размещены оптикоаналитическая система и электронные компоненты. Прокачка анализируемой пробы через кювету осуществляется с помощью насоса.
Счётчики выпускаются в виде двух серий: 6000 - модели 6201, 6301 и 6501; 7000 -модели 7201, 7301, 7310, 7501, 7510. Модели счётчиков различаются диапазонами измерений, значениями номинального объёмного расхода отбираемой пробы, наличием встроенного насоса (таблица 1). Модели счётчиков выпускаются в виде различных исполнений, отличающихся техническими особенностями и опциями. В зависимости от исполнения наименование модели может содержать дополнительные цифровые и буквенные символы.
Таблица 1 - Обозначение моделей
Серия |
Модель |
Первый канал регистрации размеров частиц, мкм |
Номинальный объёмный расход пробы, дм3/мин |
Расположение насоса |
6000 |
6201 |
более 0,2 |
2,83 |
встроенный |
6301 |
более 0,3 | |||
6501 |
более 0,5 | |||
7000 |
7201 |
более 0,2 |
внешний | |
7301 |
более 0,3 | |||
7501 |
более 0,5 | |||
7310 |
более 0,3 |
28,3 | ||
7510 |
более 0,5 |
Лист № 2
Всего листов 5
Управление счётчиками осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения. Передача данных осуществляется по интерфейсам связи Ethernet (прокол Modbus RTU), USB-C. Реализована возможность сигнализации с помощью релейного выхода. Предусмотрено оснащение аналоговым выходом (4...20) мА, модулем беспроводной связи. Электрическое питание осуществляется от сети постоянного тока или через сеть Ethernet (PoE). Сигнализация состояния и режимов работы счётчиков осуществляется с помощью световых индикаторов на передней панели. Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц по каналам регистрации их размеров.

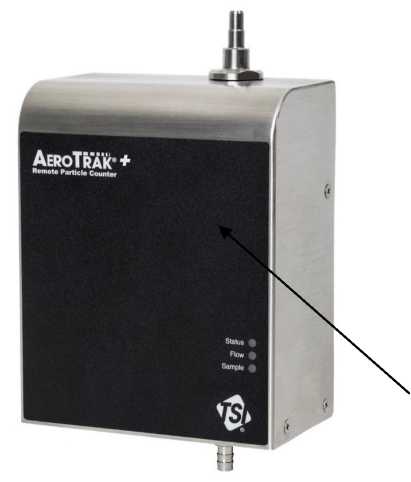

Общий вид счётчиков и места нанесения знака поверки изображены на рисунке 1. Пломбировка корпуса не предусмотрена. Идентификация счётчиков осуществляется с помощью этикетки, расположенной на корпусе. На этикетке указывается наименование модели с её исполнением, заводской номер и дата выпуска.
Место нанесения знака поверки
а) модель серии 6000
Рисунок 1 - Общий вид счётчиков
AeroTrak’+
Parcel. Count.,
б) модель серии 7000
Таблица 5 - Комплектность счётчиков
Наименование |
Обозначение |
Количество |
Счётчик аэрозольных частиц AeroTrak+ 1) |
- |
1 шт. |
Комплект принадлежностей 2) |
- |
1 комп. |
Комплект эксплуатационной документации 2) |
- |
1 комп. |
Методика поверки |
МП 242-2446-2021 |
1 экз. |
1) Счётчики могут поставляться в комплекте с дополнительными устройствами. | ||
2) Комплекты принадлежностей и эксплуатационной документации согласовываются | ||
при заказе. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон показаний счётной концентрации аэрозольных частиц, частиц/дм3
|
от 0 до 1,7-105 от 0 до 1,7-104 |
Диапазон измерений счётной концентрации аэрозольных частиц, частиц/дм3
|
от 1-101 до 1,7405 от 1-101 до 1,7404 |
Пределы допускаемой относительной погрешности измерений счётной концентрации аэрозольных частиц, % |
±20 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальный объёмный расход отбираемой пробы, дм3/мин | |
- модели 6201, 6301, 6501, 7201, 7301, 7501 |
2,83±0,14 |
- модели 7310, 7510 |
28,3±1,4 |
Параметры электрического питания: | |
- напряжение сети постоянного тока, В |
от 12 до 24 |
- от сети Ethernet (PoE) | |
Потребляемая мощность, В-А, не более |
30 |
Габаритные размеры, мм, не более - модели 6201, 6301, 6501 | |
- высота |
142 |
- ширина |
114 |
- длина |
66 |
- модели 7201, 7301, 7501, 7310, 7510 | |
- высота |
74 |
- ширина |
114 |
- длина |
61 |
Масса, кг, не более | |
- модели 6201, 6301, 6501 |
1,05 |
- модели 7201, 7301, 7501, 7310, 7510 |
0,59 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +30 |
- относительная влажность окружающего воздуха, %, не более |
95 (без конденсации) |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
18000 |
